全方位中阶大板 MSI MPG Z390 GAMING EDGE AC

时间:2020-12-03 14:17:56
全方位中阶大板 MSI MPG Z390 GAMING EDGE AC

在有灯有信仰的年代,想平玩 MSI MYSTIC LIGHT RGB灯效,不妨考虑 MSI 全新推出的 MPG Z390 GAMING EDGE AC 主机板,具备 10相数位供电、Dual Channel DDR4-4400+ OC 记忆体支援,更拥有内建 Intel WiFi 模组、Audio Boost 4 音效引擎,想组装信仰电竞系统的 MSI迷绝对不容错过。

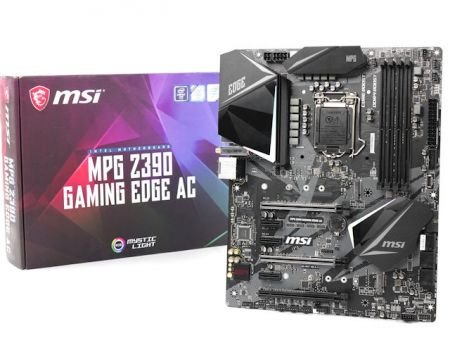

MSI MPG Z390 GAMING EDGE AC 主机板

Z390 EAC

想组信仰电竞系统的玩家可以考虑 MSI 全新推出的「MPG Z390 GAMING EDGE AC」主机板,具备 10相数位供电设计配合更大的 VRM 及 PCH铝合金散热器,足以应付高端处理器在高负载下的散热需求,搭载两条支援 Intel Optane Memory 的高速 M.2接口、优化游戏延迟的 Gaming LAN、Intel 802.11 AC WiFi 模组、Audio Boost 4 音效引擎能满足一众电竞玩家对游戏效能的需求。

Z390 EACZ390 EAC

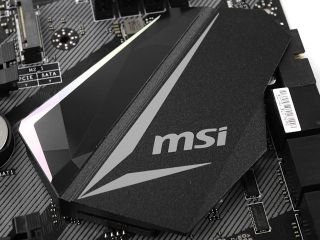

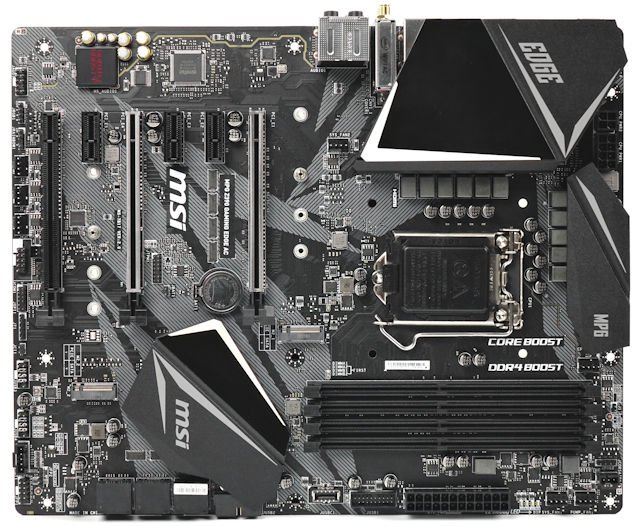

MSI「MPG Z390 GAMING EDGE AC」採用 ATX Form Factor 设计,尺寸为 30.5cm x 24.4cm、8 层 PCB Layer 设计 ,以交错的线条配合黑灰色的几可图形缀饰,并在 VRM及PCH散热器的边缘用上银色的反光设计,在反射主机内部其他灯光时会呈现炫彩的效果,加上主机板下方的 12颗 RGB LED,完全营造出华丽型格的科技感,可见 MSI在主机板的外观设计上花了不少心思。

Z390 EAC

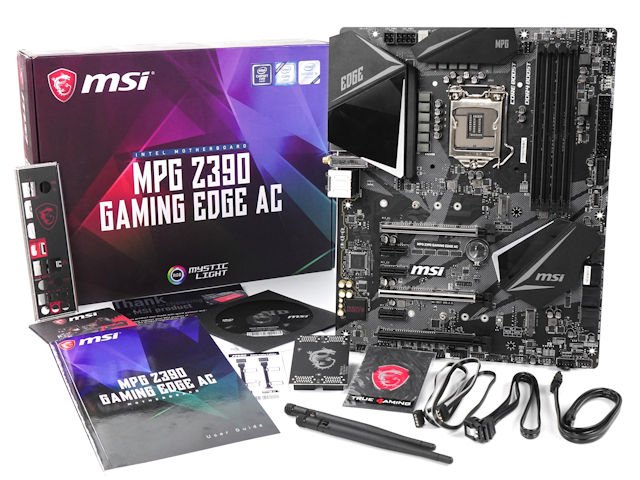

包括盒内附「MPG Z390 GAMING EDGE AC」主机板、HB SLI 接桥、WiFi 天线、2 条 SATA连接线、1 条 RGB延长线、驱动安装随身碟、Cable 标籤贴纸、快速安装指南、主机板说明书及 MSI 金属贴。

支援第 9 代 Core 处理器

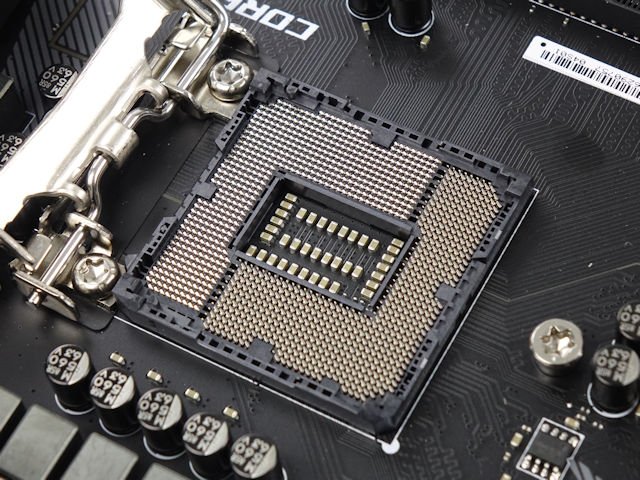

「MPG Z390I GAMING EDGE AC」主机板具备 LGA 1151v2 处理器介面,虽然外观上与旧有 Socket 1151 处理器相同,但脚位定义作出了改动,增加了 18 个 VCC 供电及 14 个 VSS 接地脚位,以满足更多核心对供电的需求,支援全新「 Coffee Lake Refresh 」 微架构、INTEL 第 9 代 Intel Core 处理器,最高可达成 8 核心、16 线程配置。

Z390 EAC

受惠于 Intel 第三代 14nm++ 制程及晶片线路重新布局,全新第 9 代 Core 处理器是 INTEL 首代效能级平台搭载 8 核心配置,在核心数目上追上对手AMD Ryzen处理器,加上 Turbo Boost 核心时脉提升至 5.0GHz,晶片与 IHS之间亦由散热膏改为铟合金焊接,令运算性能及超频能力明显提升。

Intel 9th Gen Core Family

ProcessCores/
ThreadsL2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
SupportIntel Core i9-9900K14nm8/162MB16MB3.6GHz5GHz95W√UHD Graphics 630 (GT2)1.2GHzDDR4-2666Intel Core i7-9700K14nm8/82MB12MB3.6GHz4.9GHz95W√UHD Graphics 630 (GT2)1.2GHzDDR4-2666

Intel Core i5-9600K

14nm6/61.5MB9MB3.7GHz4.6GHz95W√UHD Graphics 630 (GT2)1.15GHzDDR4-2666

INTEL 第 9 代 Core 处理器将会于2018 年 10 月 18 日正式发布,首批上市场全部为不锁倍频的 K 系列型号,包括 6 核心 Core i5-9600K、8 核心 Core i7-9700K与旗舰级 8 核心、16 线程的Core i9-9900K。紧接将会在2019年第一季末推出其他 Non-K型号,完成处理器世代交替。

INTEL Z390 系统晶片

Z390 EAC

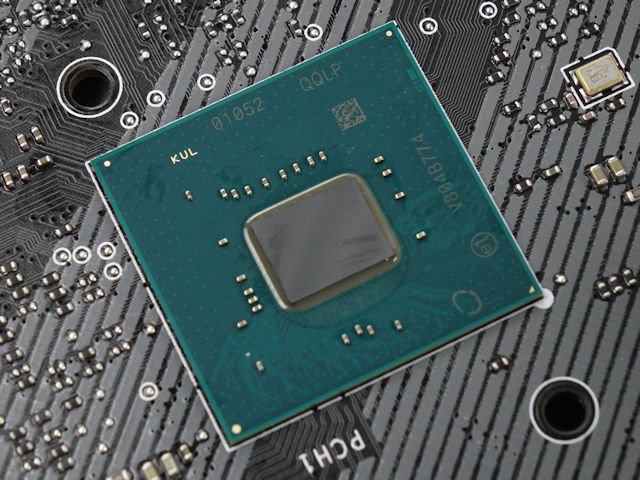

採用 INTEL 全新 Z390 系列晶片,定位效能级玩家市场,与上代 INTEL Z370 系统晶片一样,提供处理器倍频、外频调整、更多记忆体除频选项,支援最大 120x CPU Ratio、最高 DDR4-8400 记忆体倍频,完全发挥 K 系列处理器的超频潜能。

Intel 300 Series Chipset Comparsion

Z390Z370Q370H370B360H310CPU OC SupportYesYesNoNoNoNoCPU PCIe Configuration

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x161x161x16IGP Output Ports/Pipes3/33/33/33/33/33/2Memory Channels / DIMMs Support2/42/42/42/42/42/2Memory OC SupportYesYesNoNoNoNoOptane SupportYesYesYesYesYesNoCNVi WiFi Mac SupportYesNoYesYesYesYesSDXC SDA 3.0 SupportYesNoYesYesYesYesMax HSIO Lanes303030302414Total USB Port141414141210USB 3.1 Gen 2606440USB 3.1 Gen 110108864Max PCIe Lanes24 Lanes
Gen324 Lanes
Gen324 Lanes
Gen320 Lanes
Gen312 Lanes
Gen36 Lanes
Gen2Rapid Storage SupportYesYesYesYesYesYesRST for PCIe Storage333210Total SATA Ports666664RST RAID SupportYesYesYesYesNoNovPro SupportNoNoYesNoNoNo

相较旧有 Z370 採用 22nm 制程,全新 INTEL Z390 系统晶片改用更先进的 14nm 制程,同时功能性能作出了提升,新增了802.11ac Wave2 CNVi WiFi MAC 与 SDXC SDA 3.0 记忆卡功能,可提供更低成本 WiFi 无线网络及 SD 读卡功能,同时新增 USB 3.1 Gen 2 原生支援,提供最多 6 个 USB 3.1 Gen2 10Gbps 连接埠。

支援DDR4-4400 OC XMP 记忆体

Z390 EAC

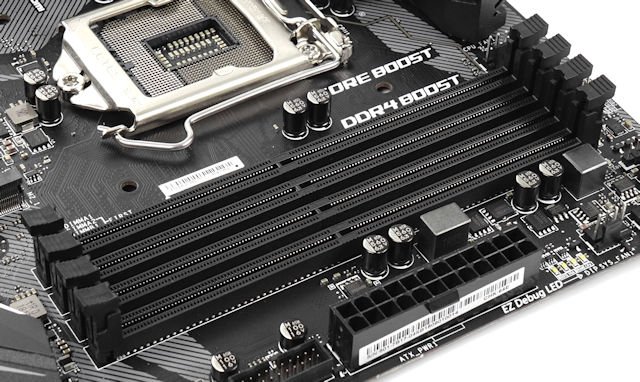

记忆体方面,MSI「MPG Z390 GAMING EDGE AC」主机板提供 4 个 DDR4 DIMM 插槽,具备 Dual Channel 与 Intel XMP 2.0 记忆体技术,最高可支援 64GB 记忆体容量。全新 Intel Z390 具备丰富的记忆体倍频 MSR 定义,最高支援 DDR4-8400 倍频设定,对于超频玩家来说更具弹性。

MSI MPG Z390

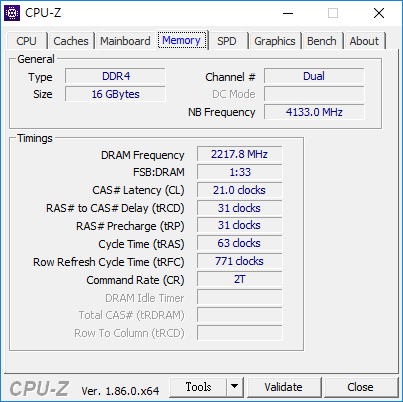

「MPG Z390 GAMING EDGE AC」主机板具备「DDR4 Boost」技术,优化记忆体线路布局设计,能有效改善讯号的稳定性。官方规格支援最高 DDR4-4400+ OC XMP,测试採用 G.skill Trident Z RoyalDDR4-4000 CL17 8GB x 2记忆体,使用 BIOS内 MSI独家的「Memory Try It」功能便能超频至 DDR4-4400,并完成所有负载测试,记忆体超频能力在同级主机板比较下突出。

8 + 3 相数位供电设计

Z390 EAC

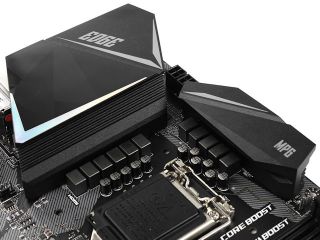

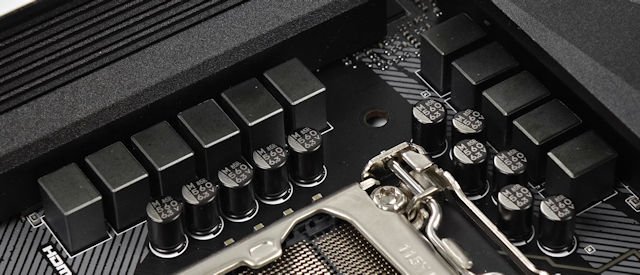

「MPG Z390 GAMING EDGE AC」採用 11 相数位供电模组,其中 8 相位独立负责 CPU vCore 供电,另外 3 相位则负责 CPU SoC 供电。以 uPI uP9521P 数字多相控制晶片提供精确及更高效率的供电控制,每相位供电由 ON Semiconductor 4C024 + 4C029 MOSFET 组成,每相供电平均摊分 CPU vCore 电流负载,有效提升供电组的寿命、降低温度及提高可靠性。

Z390 EACZ390 EAC

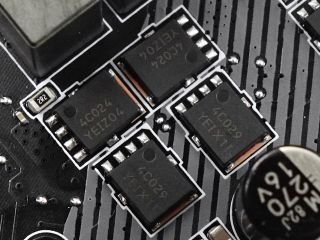

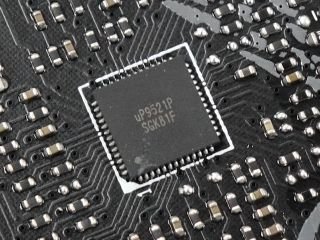

( 左 ) uPI uP9521P 数字多相控制晶片 ( 右 ) ON Semi 4C024+4C029 MOSFET

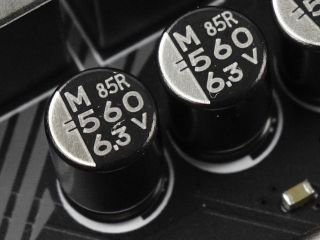

厂方採用全封闭式钛金属製电感、 5K 小时黑金固态电容,减少供电时产生的杂讯及损耗,提供良好的系统稳定性及充裕的超频能力,即使主机板长期处于超频下仍能承受压力,增加组件耐久力。

Z390 EACZ390 EAC

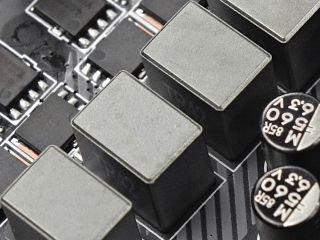

( 左 ) 金属製全封闭式电感 ( 右 ) 5K 小时固态电容

MSI Steel Armor 不鏽钢加固 PCIe 插槽

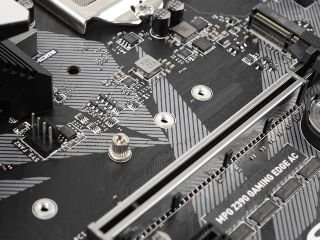

绘图接口方面,「MPG Z390 GAMING EDGE AC」主机板提供了 3 组 PCIe x16 绘图卡接口,其中 PCI_E1、与 PCIE_4 接口由 CPU Lanes 提供,可组成 1 组 PCIe 3.0 x16 或分柝成两组 PCIe 3.0 x8,PCI_E6 则由INTEL Z390系统晶片提供 PCIe 3.0 x4 速度,可支援 NVIDIA 2-Way SLI 及 AMD 3-Way CrossFireX 多绘图卡加速技术。

Z390 EAC

为应付高阶绘图卡身重量,最主要的 PCIE_1 插槽加入了「Steel Armor」全包覆式不鏽钢加固以及焊接点强化,能避免因施力不当或绘图卡过重对 PCIe 插槽的损害,相较传统 PCIe 接口其横向强度提升了 1.7x ,纵向强度则提升 3.2x ,接口外观亦变得更高贵。

PCIe Slot Configurations

PCI_E1PCI_E2PCI_E3PCI_E4PCI_E5PCI_E6x16x1x1x0x1x4x8x1x1x8x1x4

支援 DisplayPort 1.2 + HDMI 双显示输出

Z390 EAC

内建显示输出方面,MSI「MPG Z390 GAMING EDGE AC」提供了 HDMI 与 DisplayPort 接连埠,可支援双屏幕同时输出,其中 HDMI 1.4 介面支援 4K 解析度 4096 x 2160 @ 24Hz , DisplayPort 1.2 介面则最高支援 4096 x 2304 @ 60Hz。

Intel Gigabit Ethernet + 802.11ac WiFi

Z390 EACZ390 EAC

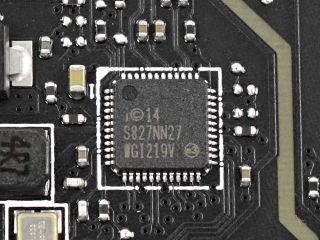

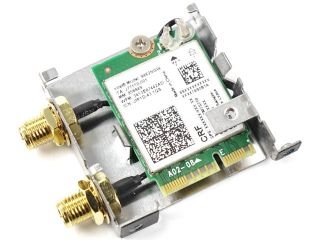

( 左 ) Intel I219V 网络晶片组 ( 右 ) Intel Wireless-AC 9462WiFi 模组

网络连接方面,「MPG Z390 GAMING EDGE AC」主机板内建 Intel I219V Gigabit Ethernet 网路控制器,支援 Wake-On-LAN 、 PXE 功能,其先进的中断处理有助降低 CPU 资源佔用率,支援 Jumbo Frame 功能有效提升大型封包资料流量,性能表现备受游戏们推荐。

Z390 EAC

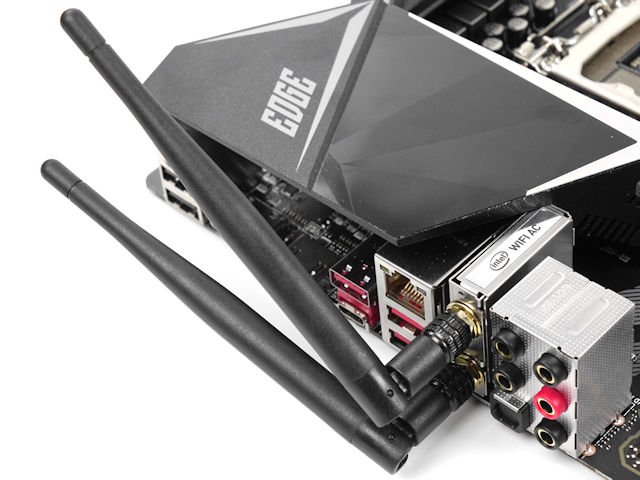

「MPG Z390 GAMING EDGE AC」也内建了 Intel Wireless-AC 9462WiFi 模组,提供802.11ac 1T1R 无线网络,最高传输速度 433 Mbps 。支援新一代 Bluetooth 5.0 规格,相较上代最高传输速度由 1MB/s 提升至 2MB/s,有效範围亦由最远 50 公尺提升至 200 公尺,广播传息的字符亦由31bytes 提升至 255bytes,有效提高设备间的连接质量和彼此的互用性,Bluetooth 5.0 将成为未来家庭、商用物联网设备的主流连接新标準。

H370GPC

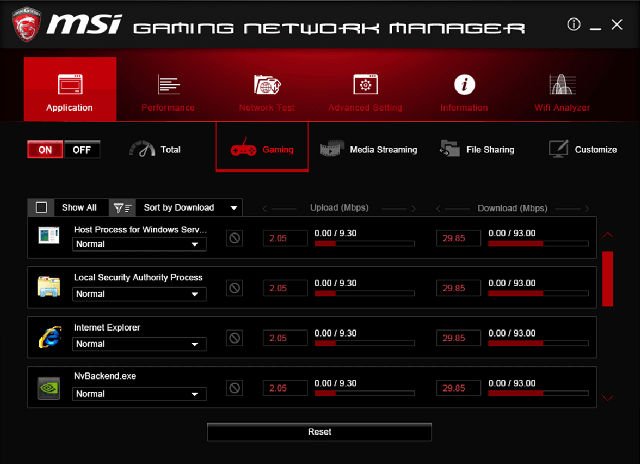

为降低游戏网路延迟,MSI 为主机板提供了 透过 INTEL打造的 Gaming LAN 技术,智慧地将效能运用在处理 TCP及UDP封包传输量上,透过 Gaming Network Manager 套件自动侦测封包类型、分类和优先处理会造成线上游戏延迟的应用程式,玩家亦能自行更改应用程式使用网路流量的优先层级及网络频宽,有效改善网路不顺畅的情况,并维持低网路延迟(ping ms)。

2 组 M.2 介面 + 6 个 SATA 6Gbps

Z390 EACZ390 EAC

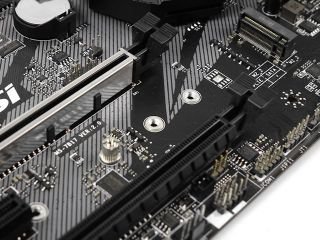

主机板提供的 2 组 M.2 连接埠皆具备 PCIe Gen3 x4,最高传输速度可达 32Gbps,支援 M.Key 2242/ 2260 /2280/ 22110 SSD 产品,支援 Intel Optane Memory 及 SATA 规格的 M.2 SSD,并且能以 RAID 0 或 RAID 1 模式运作。

Z390 EAC

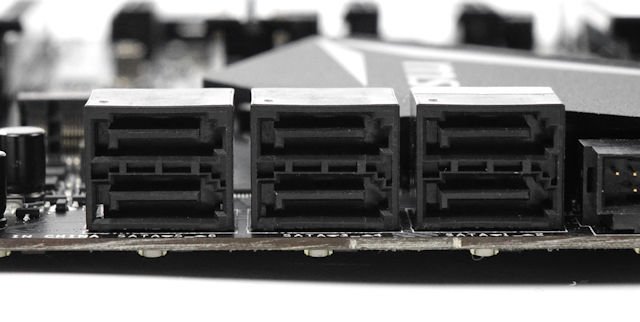

此外,主机板提供 6 组 SATA 6Gbps 连接埠,由 INTEL Z390 系统晶片提供,支援 Intel Rapid Storage 16 及 Intel Smart Response 技术,提供 RAID 0 、 1 、 5 、 10 模式 。

INTEL Turbo USB 3.1 Gen 2 连接埠

Z390 EACZ390 EAC

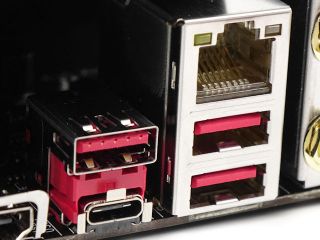

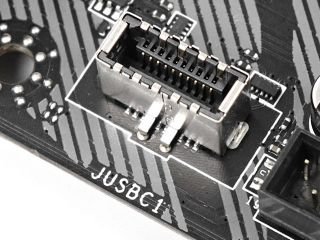

「MPG Z390 GAMING EDGE AC」主机板透过全新 INTEL Z390 系统晶片,在 Back I/O 位置提供 1 个 Type A 及 1 个 Type C 的 USB 3.1 连接埠,支援最高 10Gbps 传输速度。为配合机箱厂商开始在前置面板上加入 USB Type C 连接埠的设计,主机板提供 1 组 USB 3.1 Gen 2 前置接口,可提供 1 组 Type C前置连接埠。

ALC1220 音效晶片

Z390 EAC

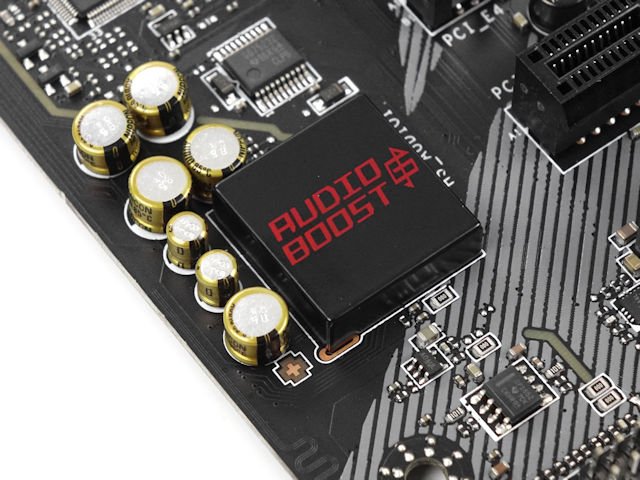

「MPG Z390 GAMING EDGE AC」採用新一代高 Realtek ALC1220 Codec 晶片,支援数位 10 声道音效晶片,可提供包括 7.1 声道剧场级环绕音效,加上独立运作的 2 声道前端音效输出,内建两组类比数位转换器 (ADC) ,并支援麦克风的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技术,提升至高达 120dB 讯噪比 (SNR) 音效输出品质 及 113dB 讯噪比的录音品质

Z390 EACZ390 EAC

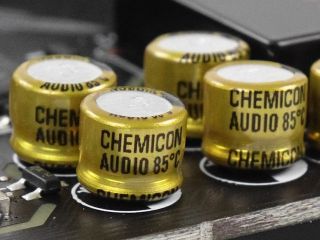

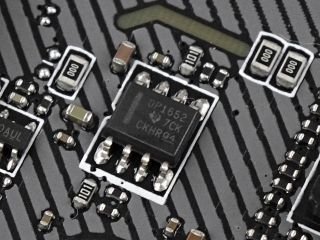

( 左 ) Ti OPA 1652 Op-Amplifer 晶片 ( 右 ) Nichicon 音讯用电容

特别为提升耳机输出质素加入了 Ti OPA 1652 放大器晶片,并配搭高品质 Nichicon Fine Gold 系列音效处理电容,能提升音效解析能力及声音延展扩大效果,为专业游戏玩家带来迫真音响效果。

H370GPC

支援 NAHIMIC 3 音效引擎,它沿用于军事和航空领域,其中又以质量和精度而闻名,玩家可微调游戏 3D 环绕声效果,还提供对音乐、电影和电话会议的更多音效微调控制,更可透过 NAHIMIC 独特的声频探测技术,可帮助玩家在游戏当中分析敌人的所在位置与方向,能掌握胜利的先机,对游戏玩家来说非常重要。

EZ Debug LED 除错提示

Z390 EAC

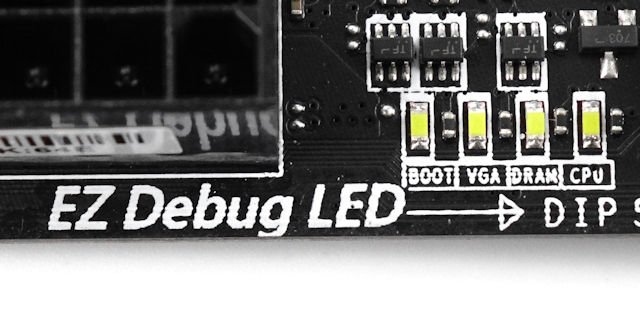

MSI「MPG Z390 GAMING EDGE AC」设有 EZ Debug LED 功能,将POST卡关问题分为CPU、DRAM、VGA及 BOOT种类,当系统无法正常启动时,用家可以从 EZ Debug 中快速找出问题所在,相当有用。

MYSTIC LIGHT RGB 灯效

Z390 EAC

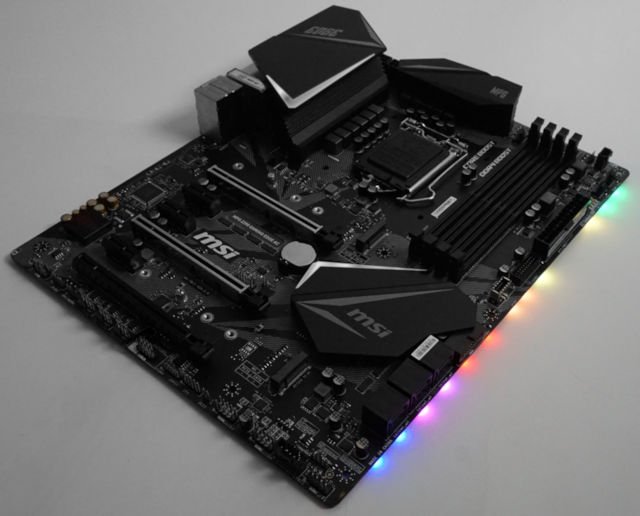

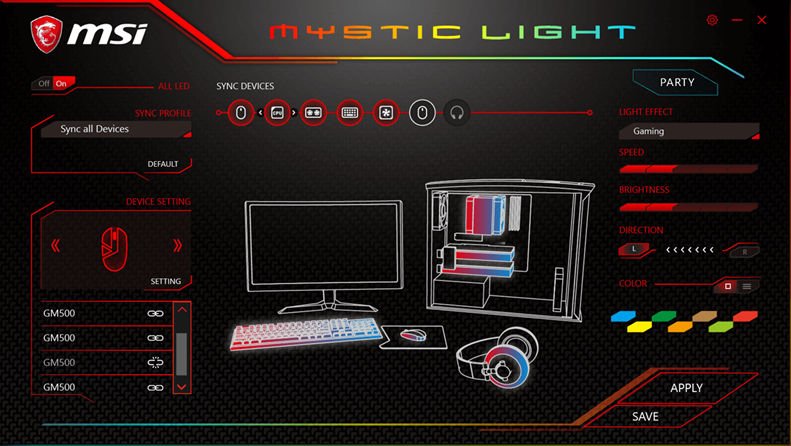

灯光效果方面,「 MPG Z390 GAMING EDGE AC」在主机板下方加入了 12颗 RGB LED,支援 MYSTIC LIGHT技术,能跟其他相容的周边产品进行 RGB 光效同步,提高信仰,拥有多种灯光效果,支援高达 18 种不同特效,让玩家打造自己喜爱的 RGB 灯光效果。

H370GPC

Z390 EACZ390 EAC

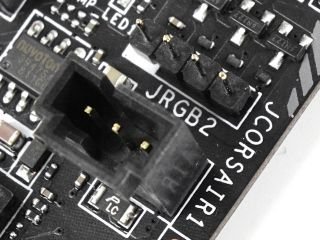

插座支援方面,主机板提供了两组 5050 标準 4-Pin RGB 接口,功率输出为 12V 2A,以及一组可定址 RGB 插座,支援 WS2812B 可编程 RGB LED 灯条,功率额定值为 5V 3A,最多容纳 60 个 LED。另外设有一组 3-pin CORSAIR LED 接头,能与 Corsair RGB系列产品进行连接,进行灯效同步控制,非常方便。

MSI MPG Z390 GAMING EDGE AC

编辑评语︰

MSI 全新推出的「MPG Z390 GAMING EDGE AC」主机板,以型格的线条设计配合 MYSTIC LIGHT RGB 灯效,配搭优化游戏延迟的 Gaming LAN 及 Audio Boost 4 音效引擎,绝对能满足一众电竞玩家对系统外观及效能的需求。
