ASROCK 推出全新「B550 Phantom Gaming-ITX/ax」高阶 Mini-ITX 妖板，採用 8 相供电设计、CPU 部份採用 90A Dr.MOS、90A 高效电感与 POSCAP 固态钽联合物电容，更拥有 Intel 2.5Gbps Ethernet、Intel 802.11ax Wi-Fi 6 模组，高品质 Nahimic Audio 音效，规格与用料绝不逊传统大板。

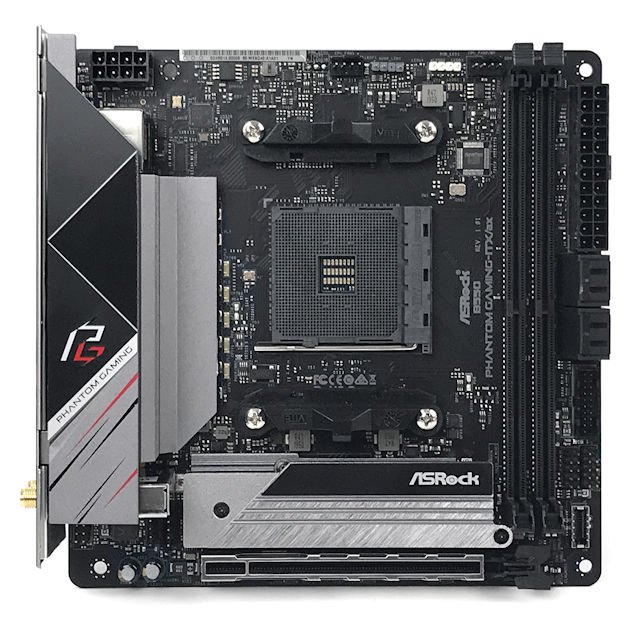

ASROCK B550 Phantom Gaming-ITX/ax 主机板
ASROCK B550 Phantom Gaming-ITX/ax 主机板
针对 Mini-PC 玩家市场，ASROCK 推出全新 B550 Phantom Gaming-ITX/ac 主机板，採用 AMD B550 晶片组，8 相数位供电模组、CPU 供电部份更用上顶级 90A Dr.MOS 与金属电感，强劲的记忆体超频能力，可支援DDR4-5400+ OC 记忆体速度，加入双 M.2 SSD 介面、Intel 2.5Gbps LAN 及 Intel AX200 Wi-Fi 6 模组，规格丰富媲美传统大板。
採用 Mini-ITX Form Factor 设计
ASROCK B550 Phantom Gaming-ITX/ac採用 Mini-ITX Form Factor 设计，尺寸为 17.0cm X 17.0cm、8 层 PCB Layers 设计，採用金属灰、素黑色主题再加入红色线条作点缀，主机板在 PCIe 底部加入 ARGB 灯粒，质感相当不俗。
支援 AMD Ryzen 3000/4000 处理器
採用 AMD Socket AM4 处理器接口，支援 AMD Ryzen 3000 系列处理器，并将支援新一代 Ryzen 4000 系列 APU，但却不支援「Zen+」及「Zen」微架构处理器使用，亦即不相容 Ryzen 5 3400G 及 Ryzen 3200G 处理器。根据 AMD 官方文件指出，Socket AM4 将会一直沿用至少到 2020 年底，成为 AMD Desktop 入门至效能级平台的统一接口规格，令 Socket AM4 主机板的生命週期相较长，不会因 CPU 换代而被淘汰。

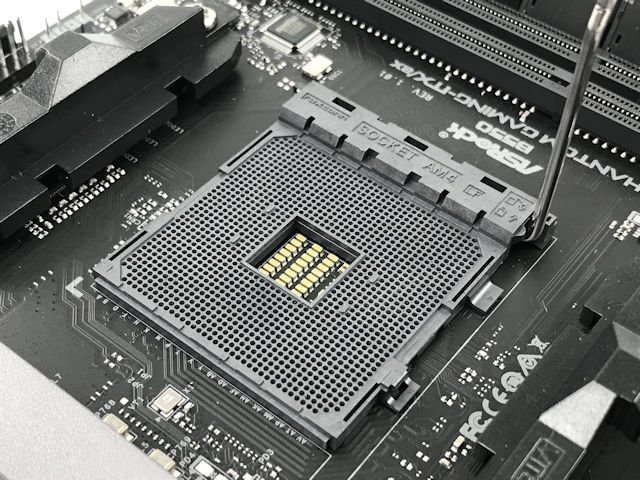

採用 AMD Socket AM4
AMD Ryzen 3000 Processor Family (Zen 2 architecture)
PCIe
Support
Ryzen 5
3500X
代号为「Matisse」的 AMD 第三代 Ryzen 处理器，基于经改良的 Zen 2 微架构，相较上代 Zen+ 微架构性能平均提升 15%、Cache 容量倍增，率先支援 PCIe 4.0 传输技术，优化 DDR4 记忆体控制器，加上 7nm 制程改进令时脉进一步提升，令处理器运算性能较上代明显提升。
新一代 AMD B550 晶片组
AMD B550 系统晶片并非 X570 晶片的阉割版本，X570其实是 1 颗採用 14nm 制程的 cIOD 晶片，功能与 Ryzen 3000 CPU 内的 cIOD 晶片相同，AMD B550 则是交由 ASMedia 代工设计，因此被视为 X470、B450 的升级版本，Chipset ID 为 07、Revision A0，晶片编号为 218-0891014。
AMD B550 系统晶片
AMD B550 系统晶片其中一个卖点是追加 PCIe Gen 4 CPU Lanes 支援，其实 CPU 的 I/O 功能是独立的并不受晶片组所影响，在 Ryzen 3000 系列上市初期 X470、B450 亦可提供 PCIe Gen 4 CPU Lanes 支援，但此举却严重影响到 X570 主机板的销情，因此 AMD 后来在 AGESA 更新中将 400 系列晶片的 PCIe 4.0 支援删除，AMD B550 代表着 PCIe 4.0 开始向中阶市场普及。

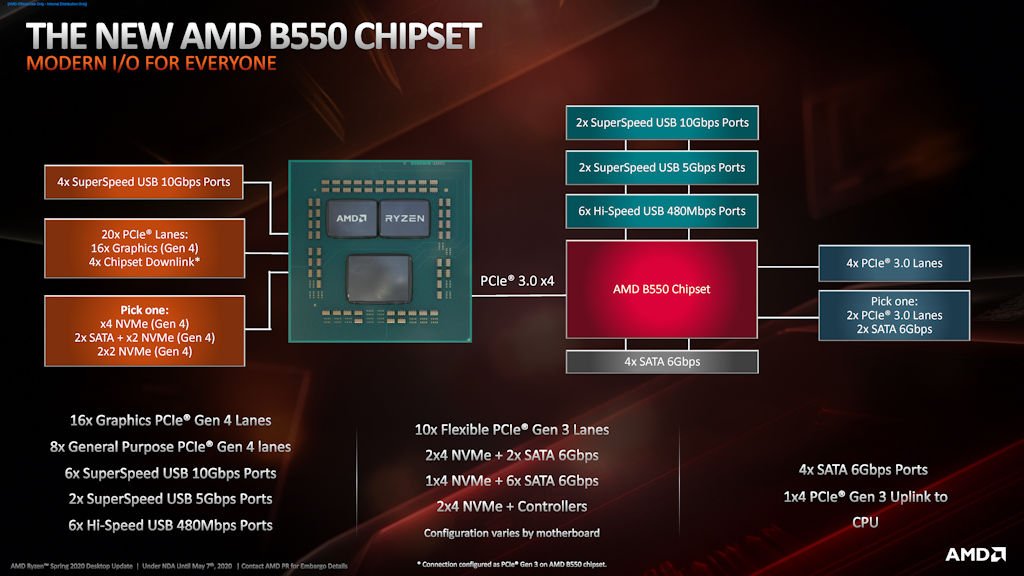

AMD B550 平台 Block Diagram
AMD B550 系统晶片亦追加了 Dual GPU 支援，以往只有 X570 / 470 等高阶平台才支援 PCIe x8 + x8 配置，AMD 亦开始向主流级平台下放，亦可选择支援 x8 + x4 + x4 模式，令 B550 主机板可以实现更多 PCIe Gen 4 SSD 配置。
AMD 500 Series Chipset Family
此外，AMD B550 系统晶片内建了 4 个 SATA 6Gbps，令系统晶片最高可支援 8 个 SATA 装置 ，同时亦内建 2 个 USB 3.2 Gen 2x1 10Gbps 接口、 2 个 USB 3.2 Gen 1 5Gbps 接口 及 6个 USB 2.0 介面。

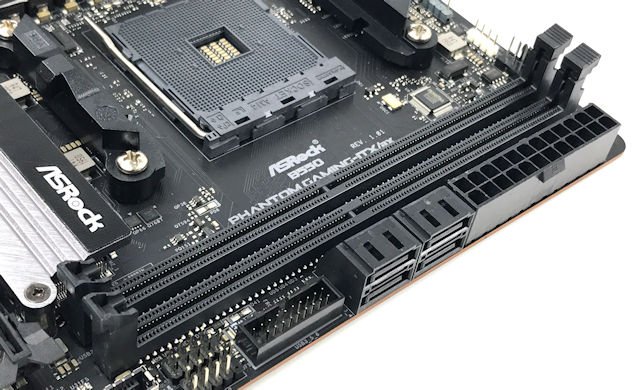

支援 DDR4-5400+ OC 记忆体超频
1 DIMM per Channel、支援最大 64GB 容量
记忆体方面，B550 Phamtom Gaming-ITX/ax 主机板拥有 2 组 DDR4 DIMM 扩充槽，支援 Dual Channel 双通道记忆体技术、 1 DIMM per Channel 配置，可配置 un-buffered、non-ECC 及 ECC 记忆体模组，支援 ECC 侦错技术，系统记忆体最大容量为 64GB ，单通道记忆体容量最大为 32GB，同时记忆体相容性亦有明显改善，更加入全新 2:1 Ratio 除频令超频能力大幅提升。

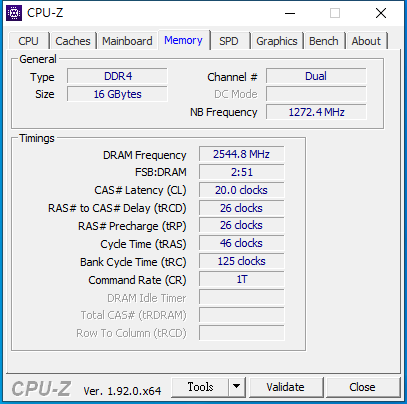

虽然 官方声称支援最高 DDR4-5400 记忆体超频，但这是需要搭配下代 AMD Ryzen 4000 APU 才有，如果是AMD Ryzen 3000 处理器，採用 Crucial Ballistix gaming memory DDR4-3600 8GB x 2 记忆体，手动增加工作电压及放鬆延迟值后稳定超频至 DDR4-5100 并完成负载测试，记忆体超频能力非常强大。
8 相 90A Dr. MOS 供电

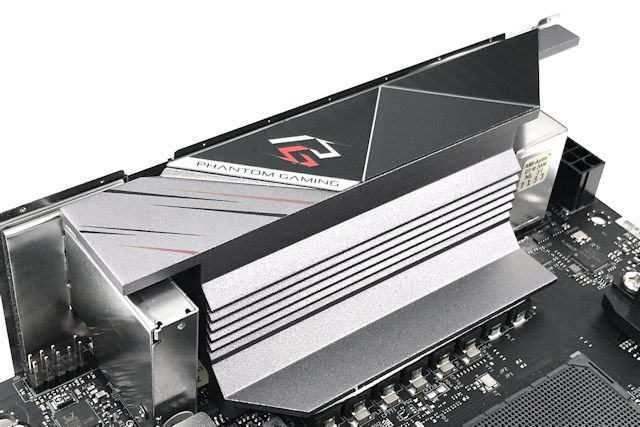

巨型 I/O Cover + VRM 铝合金散热器
ASROCK B550 Phantom Gaming-ITX/ax 具备 8 相数位供电设计，其中 6 相负责 CPU 供电、2 相负责 SOC 供电，搭配了 Renesas 8 相数位 PWM 多相控制器「RAA 229004」，拥有真正的 8 相数位 PWM引擎，省却了 Phase Doubler 逻辑倍相器，有效减少 Transient Response 负载暂态变化响应时间，大幅降低 Vdrop 幅度及供电反应延迟，进一步提升超频稳定性，并在系统闲置或处于低负载水平时有着更佳的电源效率。

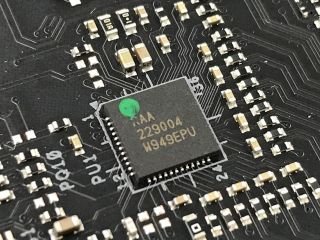

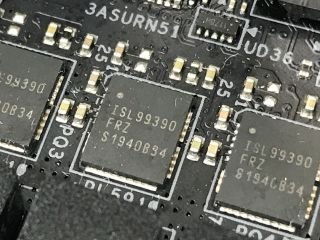

Intersil ISL99390 DrMOS 晶片 Renesas RAA 229004 PWM 控制器
CPU 供电採用了 Intersil ISL99390 Powerstage 晶片，于单一封装内堆叠了同步电路驱动器、萧特基二极体以及上下桥 MOSFET，拥有低压差的特性相较一般 MOSFET 有着更高电源效率，而且整合式的设计减少了线路导通功率损耗，单颗能应付高达 90A，内建精準的电流及温度遥测功能，能更均匀地分散供电负载，有效延长元件寿命及提高稳定性。

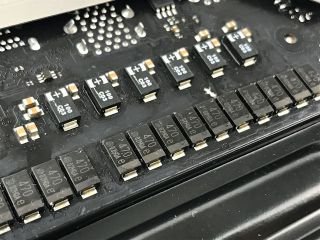

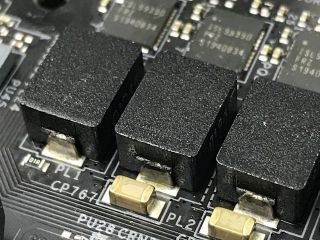

(左) 90A Premium 级全封闭电感 (右) POSCAP 固态钽联合物电容
採用 90A Premium级全封装电感相较传统电感提升 3 倍饱和电流，大幅提升 CPU vCore 电压稳定性，为了节省 PCB 空间採用更高级的 POSCAP 固态钽联合物电容，，相较一般固态电容的 ESR 水平更低，拥有更优秀的稳压及滤波作用，减低杂讯造成高频声噪的可能。
Pre-Install I/O Shield 背板
Pre-Install I/O Shield 已经不再是高阶板的专利，ASROCK 已经在 B550I Phantom Gaming-ITX/ax 已加入此设计，不仅令安装时更加方便，对于採用开放式机箱的玩家来说将会更整齐美观，更能强化防尘效果。

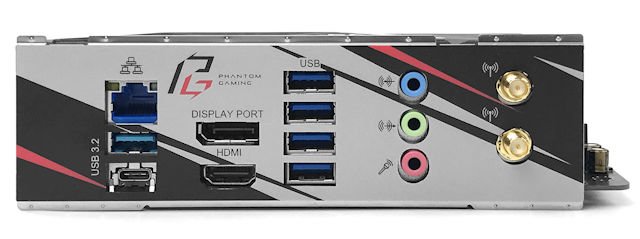

Pre-Install I/O Shield 设计
主机板设有一组 DisplayPort 1.4 及 1 组 HDMI 2.1，可以配合内建 Radeon 绘图显示的 AMD Ryzen 4000 系列处理器作影像输出，前者支援最高 5120x2880@60 Hz 解析度，后者支援最高 4096x2160@60 Hz 解析度，两者支援 HDCP 2.3 解破及 HDR 显像输出。

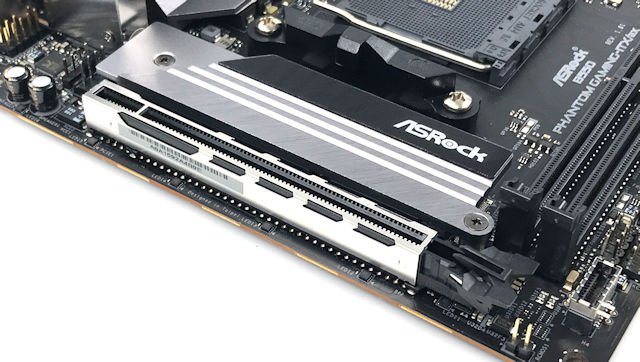

经改良的 Steel Slot 绘图接口
Reinforced Steel Slot 绘图接口
主机板提供 1 组 PCIe 4.0 x16 介面扩充槽，为应付高阶绘图卡身重量，ASROCK 今代改良了 Steel Slot 绘图接口，加入额外的锚点、更强的闩锁，不鏽钢单件全包覆式强化设计及焊接点强化，能避免因施力不当或显示卡过重对 PCIe 插槽的损害。
2 组 M.2 介面 + 4 个 SATA3 连接埠
正面 PCIe Gen4 M.2 2280 接口
主机板具备 2 组 M.2 连接埠，位于主机板正面的 M.2 连接埠 (M2_1 ) 设有金属散热装甲，可以支援最高 PCIe Gen 4 x4 速度规格，最高传输速度为 64Gbps，而配合第四代 AMD Ryzen APU 处理器则能支援 PCIe Gen 3 x 4 速度规格。

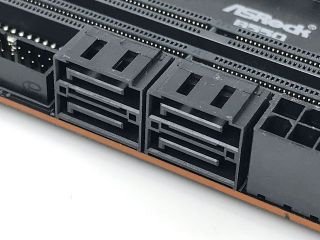

背面 PCIe Gen3 M.2 2280 接口 4 个 SATA 3.0 连埠
位于主机板背面的 M.2 连接埠 (M2B_SB) 由 B550 晶组片提供，最高可以支援PCIe Gen 3 x 4 速度规格，但没有配备散热器。另外两者亦相容于 SATA 6Gbps 传输协定的 SSD 产品，支援最长 M. Key 2280 长度规格，可以满足不同玩家的需求。
2.5Gbps LAN + 802.11AX Wi-Fi
网络功能方面，ASROCK B550 Phantom Gaming-ITX/ax 主机板内建了 Intel i225-V 2.5Gbps Ethernet PHY 网络晶片，提供 RJ45 2.5G 网络连接介面，相较 Gigabit Ethernet 快 2.5 倍，用来连接 NAS 等高速度装置，传取性能明显提升 ，其先进的中断处理有助低降 CPU 资源佔用率，支援 Jumbo Frame 功能有效提升大型封包资料流量，性能表现备受游戏们推荐。

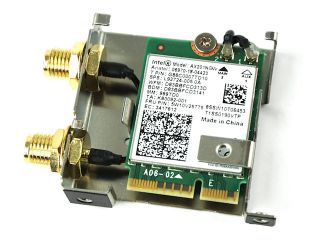

Intel i225v 2.5Gbps Ethernet 晶片 Intel AX201NGW 无线网络模组
搭载 Intel 新一代全新 AX201NGW 无线网络模组，支援 802.11ax 双频 2x2 160MHz Wi-Fi 技术，同时向下支援 IEEE 802.11 a/b/g/n/ac 无线网络协定，最高无线连接速度可高达 2.4Gbps，追贴有线网络速度。同时具备 Bluetooth 5.1 支援新一代智能手机、穿戴装置以及智能家居产品等等的连结，带来更高速、更低时延及更远距离的无线传输。
Nahimic Audio 音效模组
ASROCK B550 Phantom Gaming-ITX/ax 採用新一代高阶 Realtek ALC1220 Codec 晶片，支援数位 10 声道音效晶片，可提供包括 7.1 声道剧场级环绕音效，加上独立运作的 2 声道前端音效输出，内建两组类比数位转换器 (ADC) ，并支援麦克风的回音消除 (AEC) 、波束成形（ BF ）和降噪（ NS ）等技术，提升至高达 120dB 讯噪比 (SNR) 音效输出品质 及 113dB 讯噪比的录音品质。

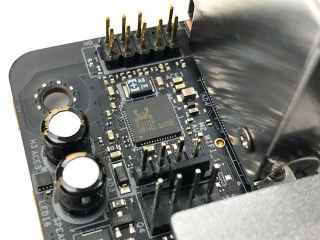

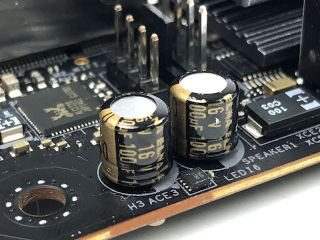

Realtec ALC1220 Codec 音效晶片 Nichicon Fine Gold 音效电容
为提升音效品质，每组声道均採用不同的 15μPCB 层提供独立输出，提供更佳 PCB 隔离屏蔽、无电容 Direct Drive 技术，音色温暖保真度高，绝对是耳机发烧友必备，配搭高品质 Nichicon Fine Gold 系列音效处理电容，能提升音效解析能力及声音延展扩大效果，为专业游戏玩家带来迫真音响效果。

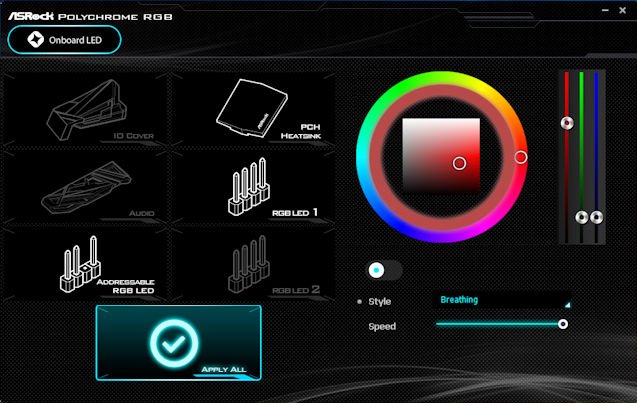

支援 PolyChrome Sync 灯效
ASROCK B550 Phantom Gaming-ITX/ax 在 RGB效果方面相较保守，只有在 PCIe 绘图接口下方设有 ARGB LED，支援 ASROCK Polychrome RGB Sync 同步技术。
灯条支援方面，具备 1 组 5050 标準4-Pin RGB接口外，同时提供 1 组 WS2812B 可编程 RGB 接口，支援5V、3A最多 80颗的 WS2812B RGB 灯条，提供更丰富的 ARGB 可定址灯效制。
ASROCK B550 Phantom Gaming-ITX/ax
编辑评语︰
相较上代 B450 Mini-ITX 同级小板， ASROCK B550 Phantom Gaming-ITX/ax 明显价格定位上升了，主要原因是供电设计升级了，以满足 Ryzen 高阶型号处理器并为下代 Zen 3 处理器升级铺路，尤其是打算开 PBO 超频的玩家，供电是很重要的。
