Thermaltake 近期针对旗下顶规产品区分了一个产品线 \"TT Premium\"，提供喜好主打高规格电脑零组件与水冷设备的玩家一个选择的指标。这回其中的 Toughpower PF1 即是一款具备 80 PLUS 白金转换效率的电源供应器产品，具备 650W、750W、850W 三种瓦数规格供玩家挑选。
作为一款 TT Premium 的电源产品，基本的全日系电容用料当然是必备的，架构方面也採用了高阶电源会使用的 LLC + DC-DC 的架构。当然这款电源的重点特色绝对不仅有这样，PF1 还採用了全新单面板设计，这意味着主要的元件都位于 PCB 的上方，能够使得电源供应器本身的风扇能够针对重要的元件进行散热，并且在体积方面也更加的小，使得玩家们能够更加轻鬆简单的安装于任何小体积的机壳中。
同时，这回介绍的 PF1 是没有灯效设计的，对于不喜欢灯光的朋友们可以说算是一个好选择，当然如果玩家们有 ARGB 灯效的需求，也可选择另一款 PF1 ARGB 即可满足。
产品规格一览 :
产品名称 : Toughpower PF1 850w
产品型号 : PS-TPD-0850FNFAPx-1
保固 : 10 years
输入电压 : 100-240 VAC
PFC 类型 : 主动式 PFC
尺寸 : 150(L) x 140(W) x 86(H)
MTBF : 120,000 hours
运作温度 : 50°C
风扇轴承类型 : Hydraulic Bearing
风扇尺寸 : 120mm
80 PLUS 认证 : 白金牌认证
接头 : 1 x ATX 20+4 Pin、2 x CPU EPS 4+4 Pin、6 x 6+2 Pin PCI-E、12 x SATA、4 x Molex、1 x FDD
Thermaltake Toughpower PF1 850w 开箱 : 经典配色与低调风格
Toughpower PF1 850w 在外包装上一样维持着 TT 经典的包装配色，採用灰色与黑色并搭配白色字体的设计，正面左侧标注产品特色，背面则是产品的性能诸元、输出表现等等细节。
↑ 外包装正反面。

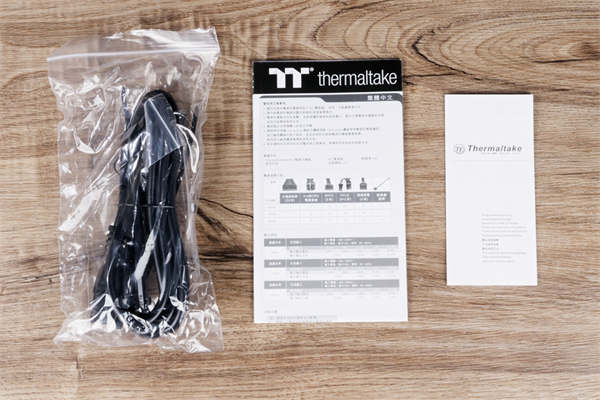

产品内部包含电源供应器本体、模组线、电源线、螺丝、说明书等配件。
↑ 相关产品配件。

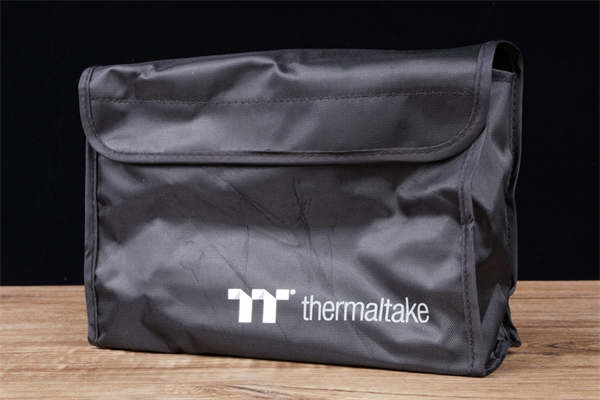

↑ 模组线材放在收纳包里面，方便用户收纳。

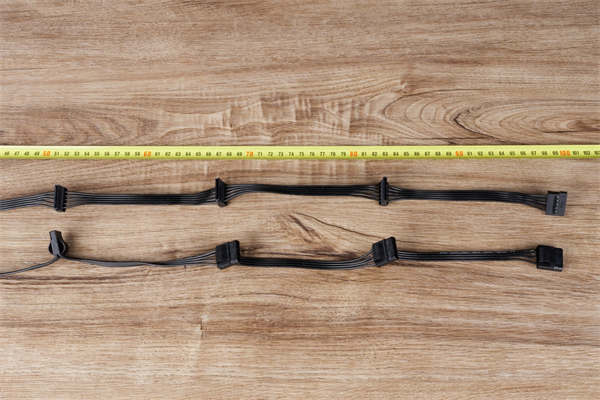

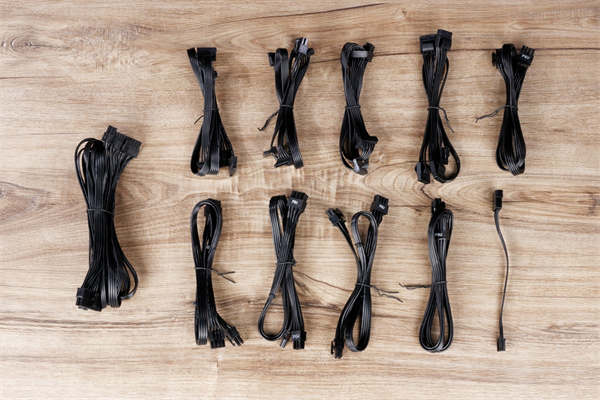

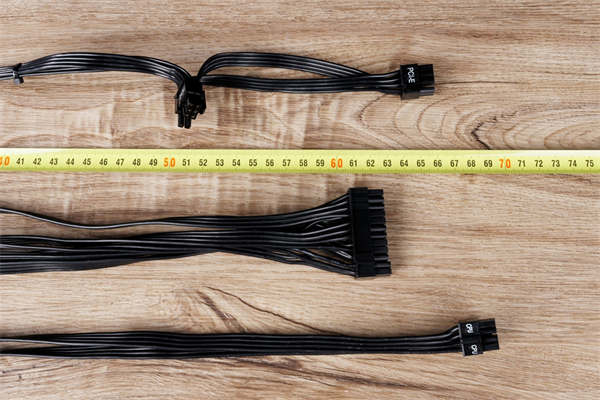

模组化线材与电源线一览。实际量测线材长度，ATX 20+4 Pin 为 62 公分，PCI-E 两个插槽分别为 51 与 65 公分，CPU EPS 为 68 公分。SATA 与 MOLEX 线材第一个到第四个插槽分别为 52、67、83、98 公分。
↑ 线材实际长度量测。

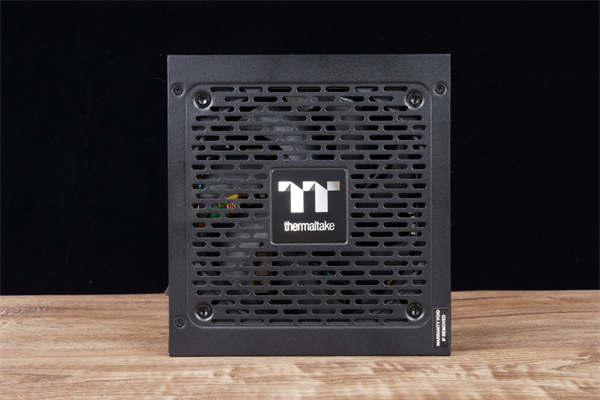

电源供应器本体，风扇外框採横条状的散热开孔，中间有 TT 的商标，同时在侧边也有做出开孔，加强散热效果。
↑ 电源供应器本体。

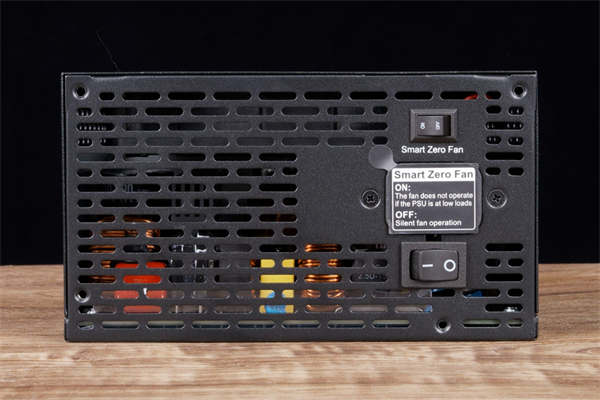

电源后方 IEC 输入的部分也是採用同样的散热开孔设计，在电源插孔位置上有一张说明贴纸介绍 Smart Zero Fan 功能，如果上方的小开关位于 OFF 就是一般模式，低负载时会低速转动，如果是 ON 则是静音模式，在低于 30% 负载下风扇不会转动，并非电源本身的风扇故障。
↑ 电源后方。

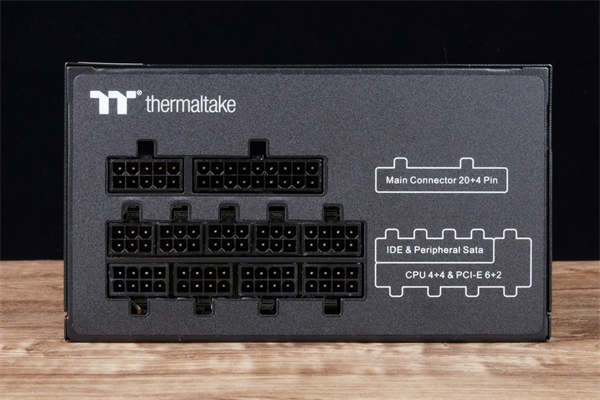

前方模组化线组输出插座旁有字样标示各个不同的输出接头，PCI-E / CPU 输出皆採用同一种接头型式，并且也将主要 20+4 Pin 与下方其余接头分开两排设计。
↑ 模组化接线板位置。

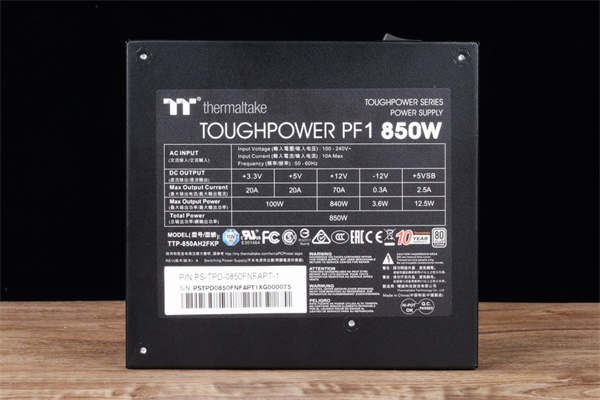

输出能力方面，+12V 可达 70A 840W，相当接近所标示的 850W。
↑ 输出与规格资讯铭牌。

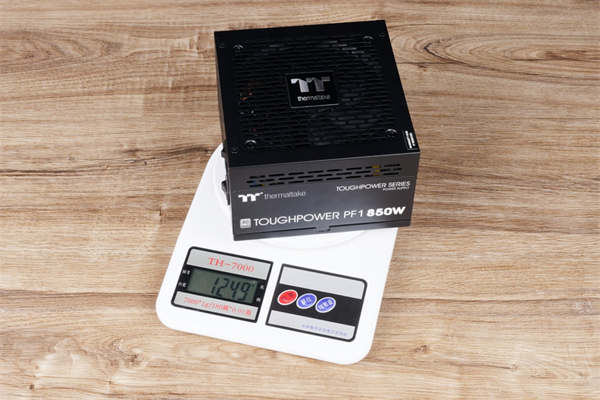

实际量测该电源重量约为 1.25 Kg，相较于市面上其余 850W 的产品算是相对较轻，当然这绝对不是用料缩水，毕竟在进入 APFC 时代后透过晶片控制达成 PFC 的效果，而非 PPFC 採用大型扼流圈达成，因此重量绝非目前选购电源的因素。
↑ 电源重量。
Thermaltake Toughpower PF1 850w 拆解 : 单面板创新布局设计
本次评测我们将这款 Thermaltake Toughpower PF1 850w 的电源进行拆解，以解析内部用料细节给各位玩家看。

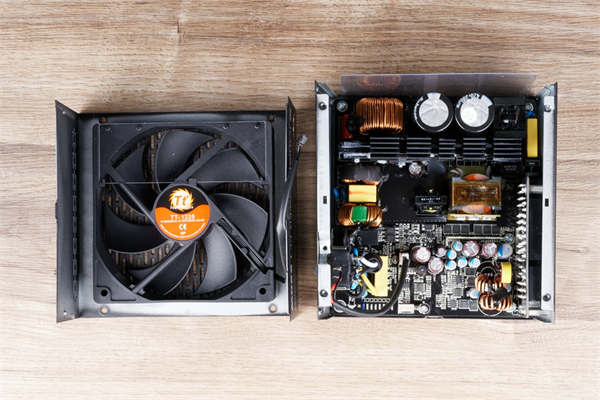

外壳拆解一览，PF1 850w 採用高转换效率电源主流使用的 LLC + DC-DC 的架构，同时第一眼也能够看到主打的单面 PCB 元件设计可以说是相当的整洁乾净，可以说是具备着 \"TT Premium\" 的产品风範。
↑ 外壳拆解图片，或许大家对这个面孔比较陌生，这是由惠科 (HKC) 代工的产品。

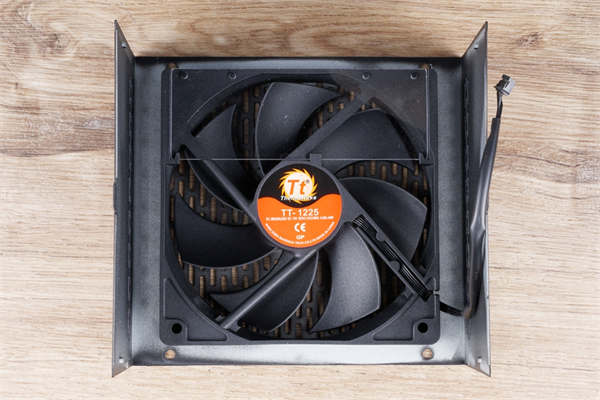

↑ 在风扇方面採用 TT 自家的 TT-1225，12V、0.30A。

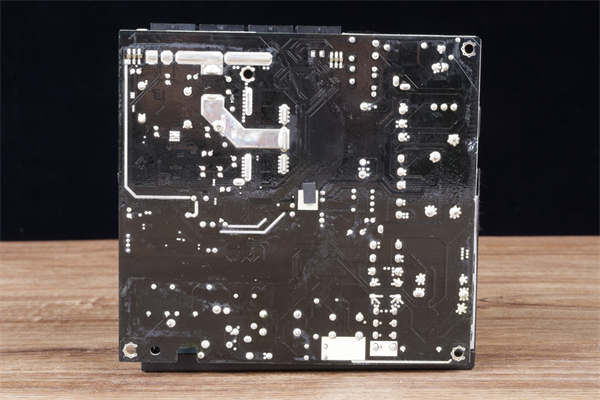

↑ PCB 背面，焊点方面做工十分优秀，整体完全没有用到飞线，製造工艺不错，此外也不像其他电源大多将 DC-DC MOSFET 设计在背面，可以看到背面几乎没有元件。

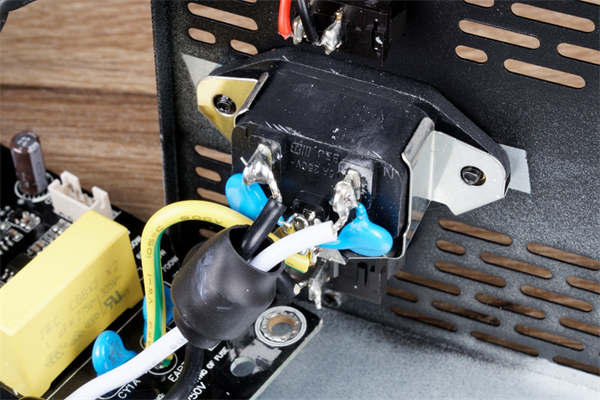

一次侧 EMI 位于后方电源输入孔，AC 输入端 (一阶 EMI) 方面具备 2 个 Cy 电容，并且有套上磁环。
↑ 一次侧 EMI。

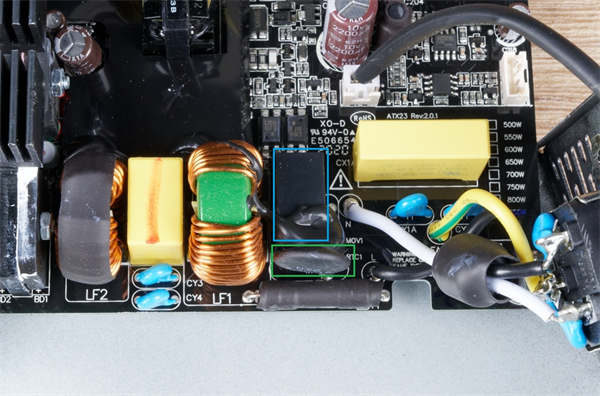

二阶 EMI 位于 PCB 板上，包含 2 个 Cx 电容，2 个共模电感，4 个 Cy 电容，1 个被包于热缩套的保险丝，NTC (绿框) 与 Relay (蓝框) 也位于此处，唯独并没有见到 MOV。
↑ 二次侧 EMI。

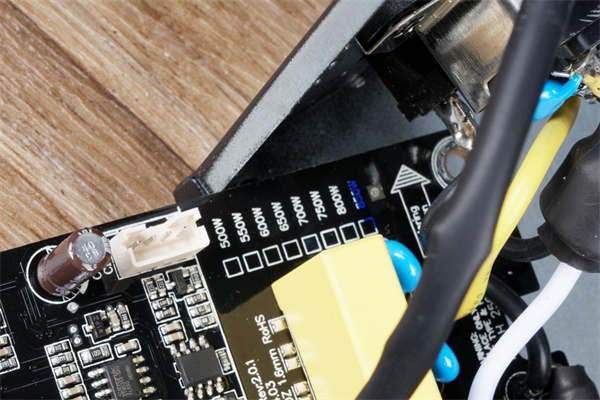

↑ PCB 板上有列出相关瓦数，推测应为 500W-850W 共用的 PCB 型号布局。

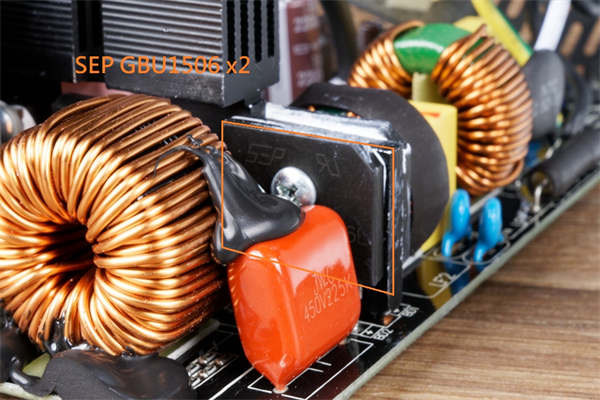

桥式整流器部分採用两枚 SEP GBU1506 并锁在散热片上加强散热，散热片与一次侧晶体共用，规格为单枚 600V/15A。
↑ 桥式整流器一览。

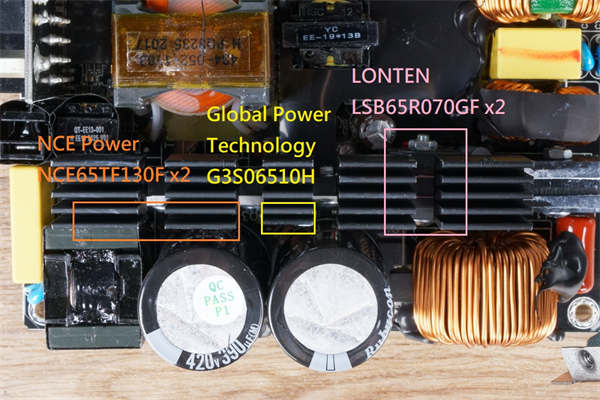

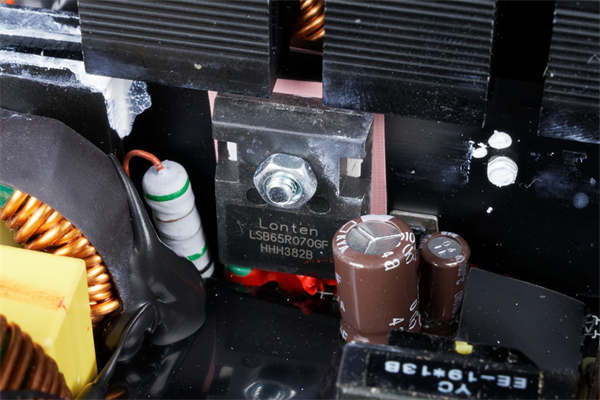

APFC / 半桥主开关晶体元件一览，三者均锁在散热片上加强散热。APFC 开关晶体型号为两枚 Lonten LSB65R070GF，在 Gate 极上有额外套上磁珠，APFC 升压二极体则为北京泰科天润 GPT G3S06510H。主开关晶体为半桥 (Half-Bridge) 架构，因此具备两枚型号皆为无锡新洁能 NCE NCE65TF130F。
↑ 一次侧 APFC 与 主开关晶体元件位置一览。
LLC 电路区位于一旁
↑ LLC 电路区元件特写。

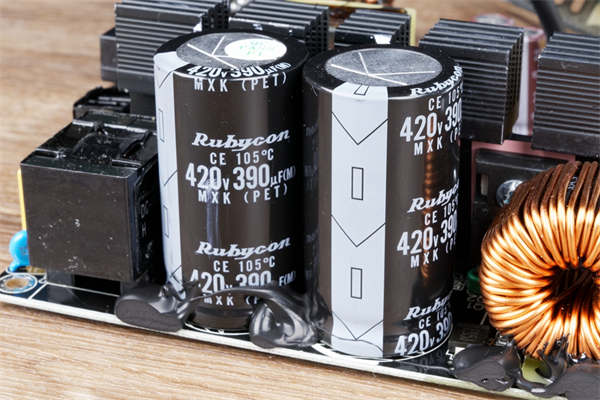

BULK 电容 (APFC 主电容) 採用两枚 Rybycon MXK 390µF 420V 105°C 电解电容，容值可以说是相当充裕。
↑ BULK 电容 (APFC 主电容) 特写。

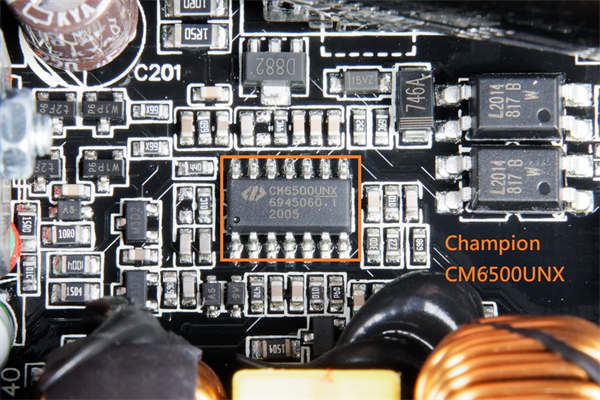

APFC 控制器位于一旁黑色隔离塑胶片下方，採用 Champion CM6500UNX 谐振控制 IC。
↑ Champion CM6500UNX。

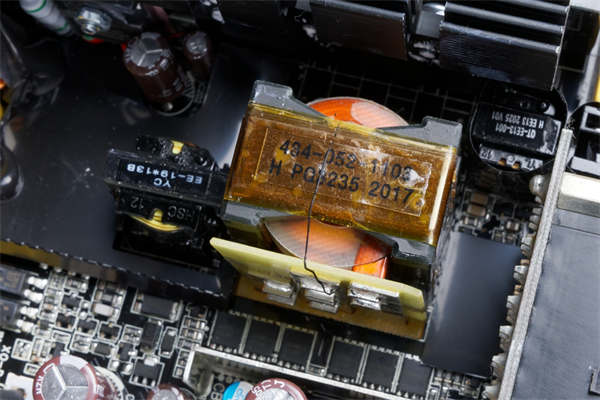

↑ 主变压器与待机辅助变压器特写，皆位于中间。

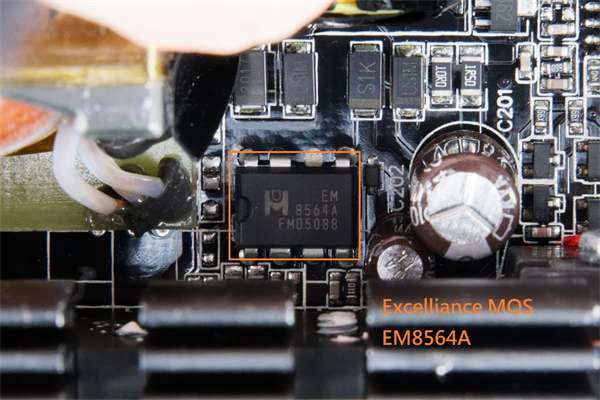

+5VSB 直接自 AC 转换，採用 Excelliance MOS EM8564A 整合 MOSFET 的 PWM 控制器、待机辅助变压器，并搭配 SB1045L SBR 进行输出。
↑ EM8564A 位于待机辅助变压器旁边的黑色塑胶片下。

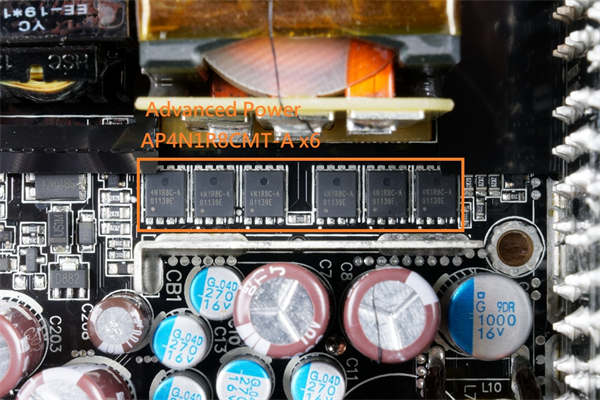

+12V 同步整流晶体为 6 枚富鼎先进 Advanced Power AP4N1R8CMT-A，PMPAK 封装，一样位于 PCB 板正面。
↑ +12V 同步整流晶体。

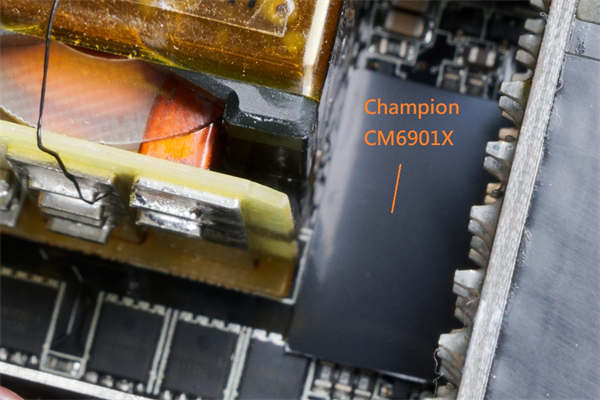

Champion CM6901X SLS (整合LLC/SRC+SR同步整流) IC 位于黑色塑胶片底下。
↑ Champion CM6901X。

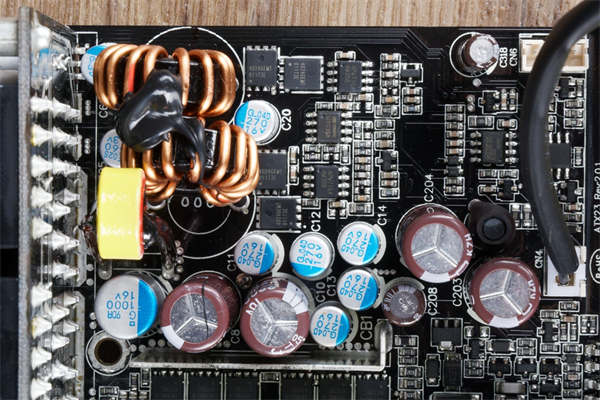

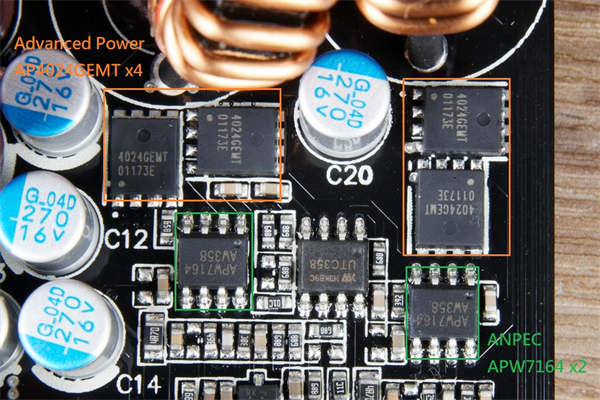

+3.3V 与 +5V 的 D2D 晶体元件也位于 PCB 上，此处也可看到用于转换的固态电容、直立式电感，控制器为各一枚 ANPEC APW7164，开关晶体则是每路两枚的 Advanced Power AP4024GEMT，+3.3V 与 +5V 两路共 4 枚。
↑ +3.3V 与 +5V 位置与元件特写。

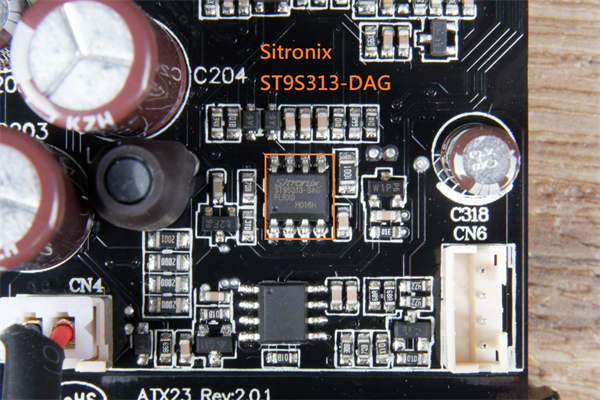

电源管理监控 IC 採用 Sitronix ST9S313-DAG，提供 OVP / UVP / SCP 等保护，并接受主机板发出的 PS-ON 信号与生成 PG (Power Good) 信号。
↑ Sitronix ST9S313-DAG。

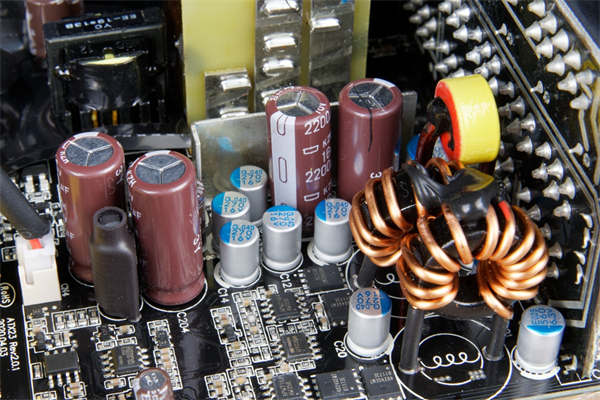

在二次侧电容方面，电解电容为 Nippon Chemi-Con KY、KZE、KYA、KZM 105°C 与日本 NIC Components 的厂牌与系列。
↑ 电容用料一览。

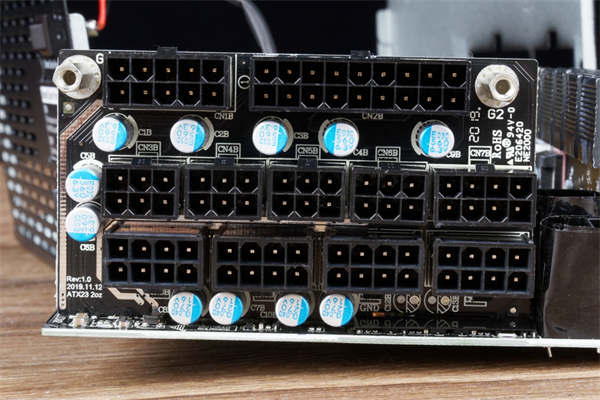

电源模组化接线板上方亦放有数枚固态电容增进输出品质。
↑ 电源模组化接线板正面一览。
