笔记本充电器怎么组装？手把手教你DIY充电器的秘密！

时间：2025-02-11 18:37:25

笔记本充电器组装需要了解电路图、准备电源适配器、安装整流器等。在如今的科技发展中，笔记本电脑已经成为我们生活和工作的必需品，而充电器则是维持笔记本电脑正常运行的关键设备。了解充电器的工作原理、组装过程以及注意事项，不仅能帮助我们在充电器损坏时进行维修，也能让我们在DIY方面更加得心应手。

一、笔记本充电器的基本原理

1. 理论基础

笔记本充电器的主要功能是将交流电（AC）转换为适合笔记本使用的直流电（DC）。这种转换通常通过一个叫做开关电源（Switching Power Supply, SPS）的电路实现。开关电源的设计不仅能有效降低能量损耗，还可以保证设备的轻便性。

2. 主要部件

笔记本充电器通常由以下几个主要部分组成：
变压器：将输入电压转换为所需电压。
整流器：将交流电转换为直流电。
滤波器：去除电流中的杂波信号。
电压调节器：确保输出电压稳定。
防护电路：防止因过压、过流或短路造成的损害。

二、DIY笔记本充电器所需材料

在组装笔记本充电器之前，我们需要准备一些材料和工具。以下是所需材料清单：

材料/工具	描述
电源适配器	根据笔记本功率选择合适规格的电源适配器
整流二极管	用于将交流电转换为直流电
滤波电容器	用于平滑输出电流
电压调节器	确保输出电压稳定
外壳	保护内部组件，提供安全绝缘
焊接工具	用于连接各个电子元件
数字万用表	用于测量电压、电流和电阻
螺丝刀	用于固定外壳
剥线钳	用于处理电线
安全眼镜	在操作过程中保护眼睛

三、组装步骤

1. 了解电路图

在开始之前，确保你了解电路图。可以在网上找到相应型号的电路图，仔细查看组件之间的连接关系。

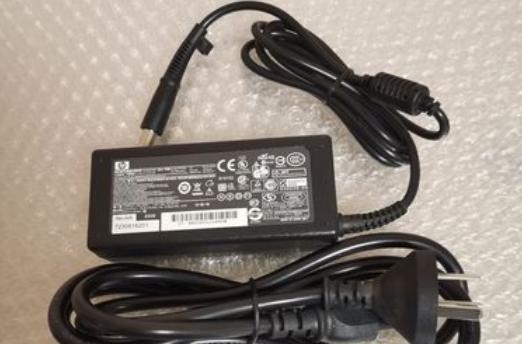

2. 准备电源适配器

购买一个符合笔记本功率要求的AC到DC适配器，并确定其输出电压是否符合你笔记本的需求。

3. 安装整流器

将整流二极管连接到输入端口上，确保其方向正确（有极性标志）。整流器在此过程中将AC电流转换成DC。

4. 添加滤波器

将滤波电容器连接到整流器的输出端。它的作用是将输出电流中的剧烈变化减小，使输出电流更加平稳。

5. 安装电压调节器

在滤波器之后，加入电压调节器，确保给笔记本提供的电压稳定，并符合其运行要求。

6. 连接外壳

将所有组件固定在壳体内，并使用螺丝刀将外壳拧紧，确保内部结构稳固。

7. 测试

使用数字万用表测量输出电压，确保它在笔记本要求的范围内。如果不稳定，检查连接是否正确。

8. 完成

确保所有部件均已固定好，外壳关闭无误。可以考虑标注电源的输入/output信息，以便后续管理和使用。

四、注意事项

在DIY充电器的过程中，有几个关键注意事项需要持续关注：
1. 安全第一：确保在操作过程中佩戴适当的安全装备，避免触电。
2. 极性问题：在连接二极管、输入输出线时，需严格遵循极性，避免短路。
3. 温度控制：完成后切勿在高温环境下使用，监控温度变化以防止过热。
4. 测试适配：每次使用前，先用多用表测试充电器的输出电压和电流。
5. 轻便结构：尽量选择轻便材料，避免设备增加过多的重量。
DIY笔记本充电器不仅可以帮助我们节省一些费用，还能增强我们对电子产品的了解和动手能力。尽管实施这个过程可能有一定的难度，但只要遵循以上步骤，并注意安全和细节，就能顺利完成。

知识点总结	内容描述
基本原理	将交流电转换为直流电
主要部件	变压器、整流器、滤波器、电压调节器、防护电路
实际步骤	理解电路图、安装、测试
注意事项	安全、极性问题、温度控制、测试适配
材料清单	电源适配器、整流二极管、滤波器、电压调节器等
