网线水晶头接法怎么接

文案作者: 骑士
2020-11-25 15:25:00
4841
故障维修

电脑现在我没每天都在用,但是是不是有时网线头坏了不能联网很着急呢,那么就跟小编来,一步一步教你水晶头的接法。

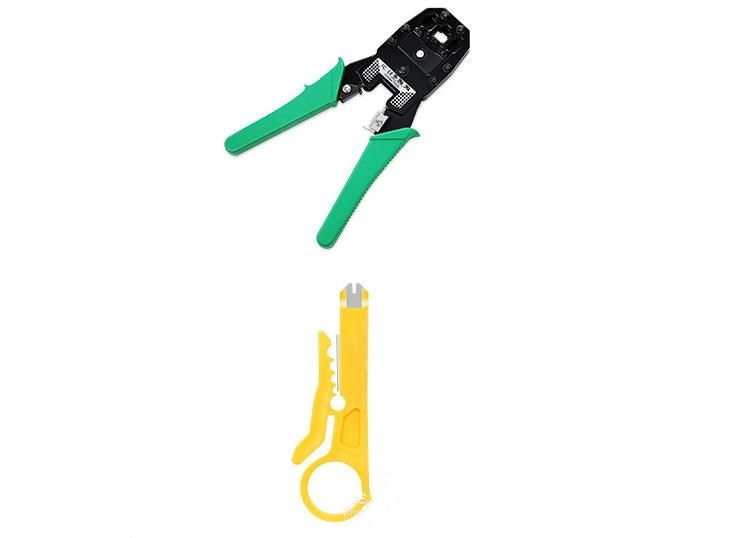

1.制作之前大家要准备好网线、水晶头、剥线刀、网线钳子、水晶头护套

网线水晶头接法怎么接

网线水晶头接法怎么接(1)

2.将网线穿过水晶头护套

网线水晶头接法怎么接(2)

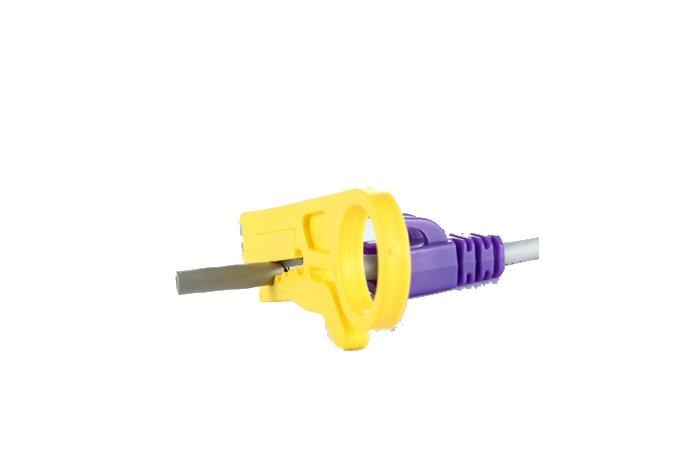

3.用剥线刀将网线外皮剥掉

网线水晶头接法怎么接(3)

4.剥掉外皮后可以看到有8条线 将它们理顺拉直 然后预留出10mm左右剪平

网线水晶头接法怎么接(4)

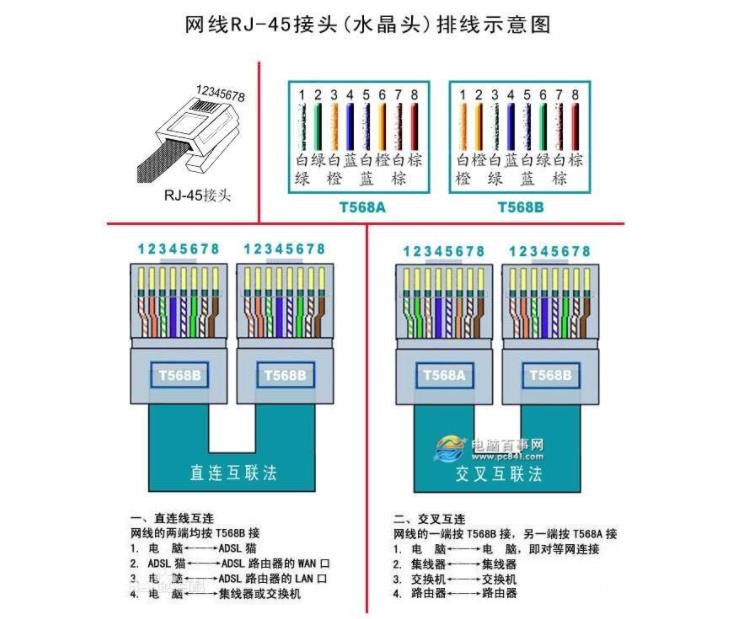

5.网线排列线序:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,褐白-7,褐-8

网线水晶头接法怎么接(5)

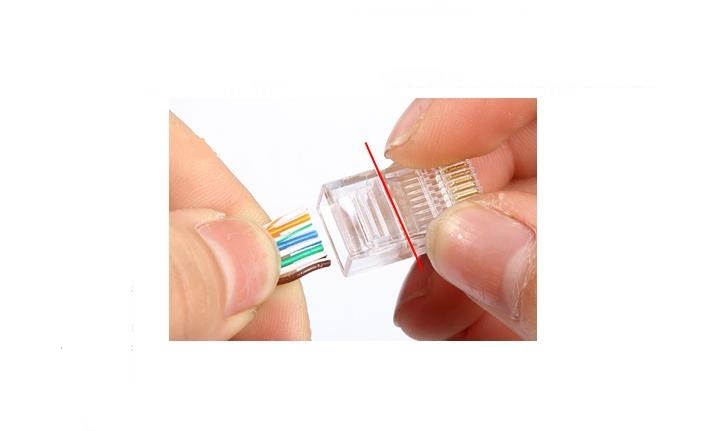

6.将剪平后的网线插入水晶头 注意检查网线是不是充分插入

网线水晶头接法怎么接(6)

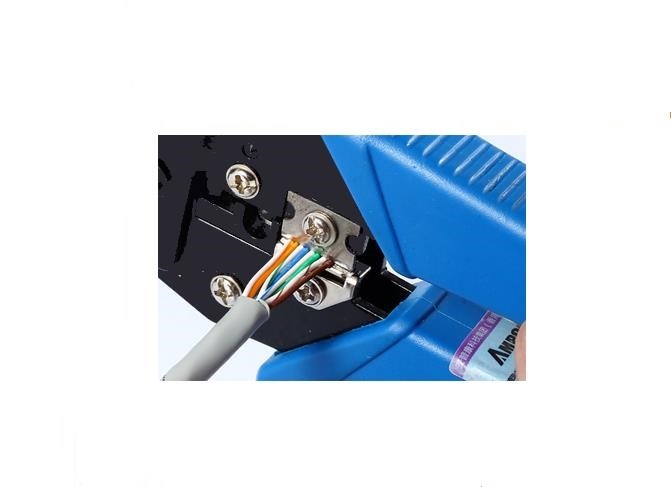

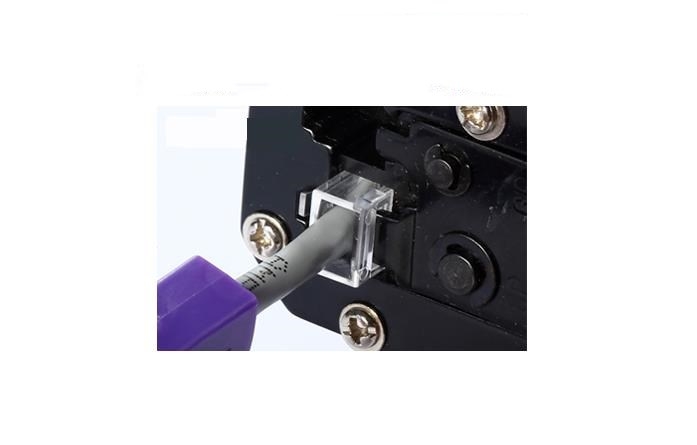

7.将水晶头放入网线钳子 进行压接 压得时候听到轻微啪声就算完成

网线水晶头接法怎么接(7)

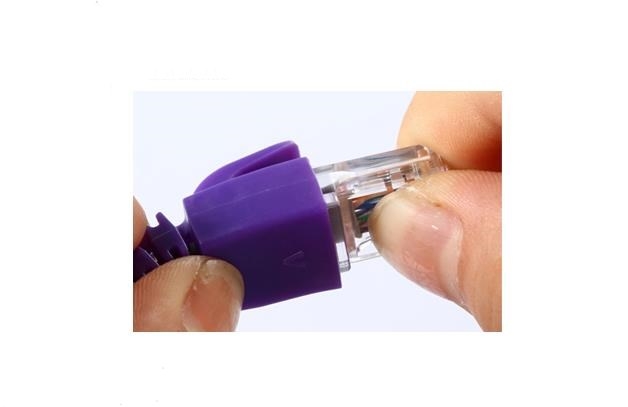

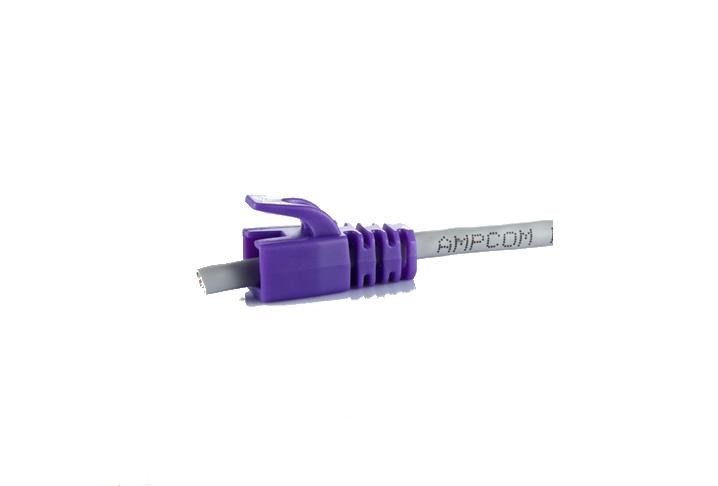

8.最后将压接好的水晶头插入护套里去 到这里就算制作完成了

网线水晶头接法怎么接(8)
