完全性能先决 !! PATRIOT VIPER STEEL DDR4

时间:2020-12-03 14:18:38
完全性能先决 !! PATRIOT VIPER STEEL DDR4-4400 记忆体

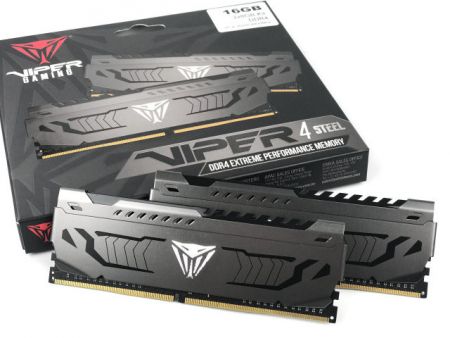

PATRIOT 针对高阶玩家推出全新「VIPER STEEL DDR4-4400 16GB Kit」记忆体模组,挑选优质 SAMSUNG 8Gb B-Die 颗粒,配搭定制的高性能铝合金散热器,预设时序为 DDR4-4400 CL19-19-19-39,没有华丽的 RGB 灯效完全以性能先决。



PATRIOT VIPER STEEL DDR4-4400 记忆体模组

VIPER

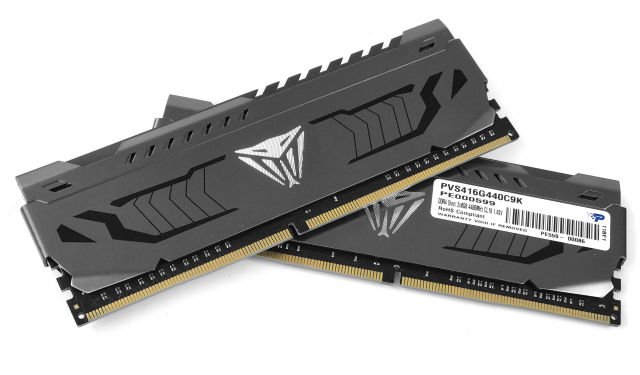

受惠于处理器 IMC 设计不断进步, DDR4 记忆体时脉进一步提升,PATRIOT特别针对超频玩家市场,推出全新「VIPER STEEL DDR4-4400」16GB Kit 记忆体模组,型号为「PVS416G4400C9K」,用最优质的 SAMSUNG 8Gb B-Die 记忆体颗粒,再经过人手每颗 IC 筛选流程,在风冷下可实现DDR4-4400 CL19-19-19-39。

VIPER

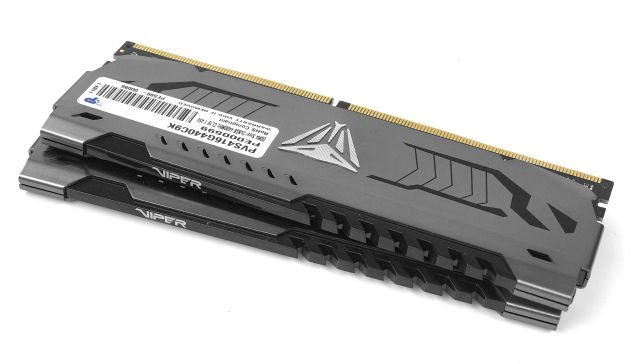

「VIPER STEEL」系列主攻追求性能表现的玩家们,没有加入花巧的RGB 灯效浒,完全以性能先决,採用制定高性能铝合金散热器,中央加入钻石切割的 VIPER 毒蛇标誌配搭蛇纹图案,实体设计相当醒目。

VIPER

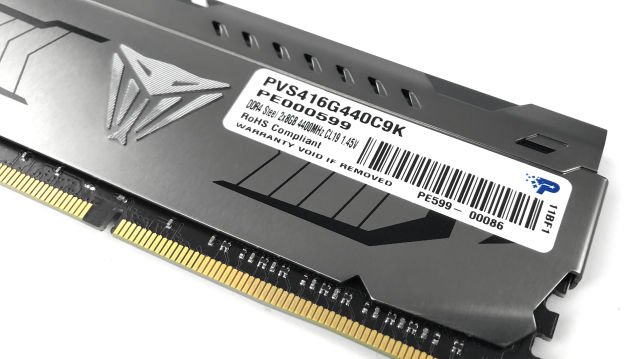

此次送测的「VIPER STEEL DDR4-4400 CL19」16GB Kit,属于该系列的顶级型号,支援 INTEL XMP 2.0 记忆体技术,内建两组 XMP 2.0 Profile 设定,Profile 1 时序为 DDR4-4400 CL19-19-19-39 2T、工作电压为1.45V,Profile 2 时序为 DDR4-4266 CL19-19-19-39 2T、工作电压为1.35V,用家可因应主机板的记忆体支援能力,选择不同的XMP设定。

採用 SAMSUNG B-Die 颗粒

VIPER

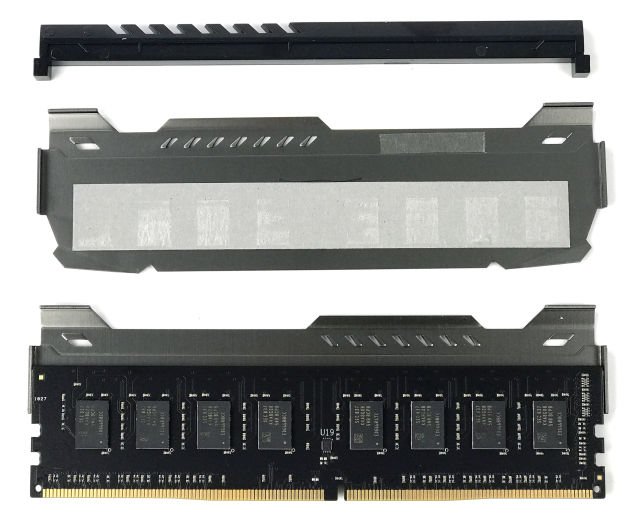

拆开散热器后,可以看到「VIPER STEEL DDR4-4400 CL19」16GB Kit 採用 JEDEC A0 版本 10 Layers PCB 走线设计,虽然时脉表现不及RC 2.0,但有较佳的时序表现,PCB单面合共拥有 8颗 SAMSUNG「 K4A8G085WB-BCPB 」S

VIPER

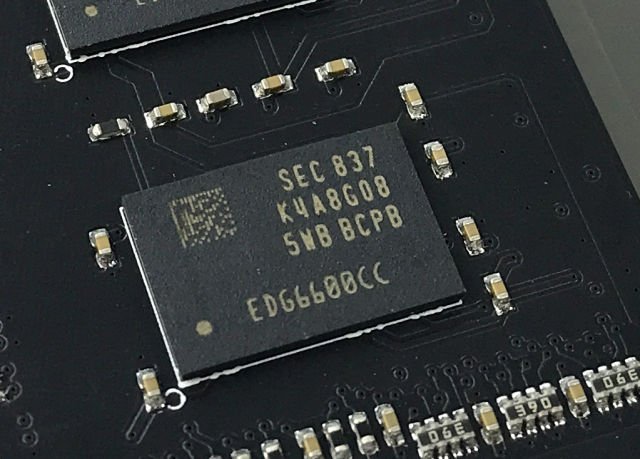

SAMSUNG 记忆体颗粒的编号,开首的 K 代表 SAMSUNG Memory、4 代表是 DRAM 产品, A 代表 DDR4-SDRAM 系统记忆体、 8G08 代表容量是 8Gb (1Gb x 8) 颗粒 ,其 Refresh 时间为 64ms,紧接编码为 5 代表 16 Banks 颗粒,W 代表工作电压採用 SSTL_12 介面, vDD、vDDQ 工作电压均为 1.2V 、 B 代表 Revision B-Die 颗粒。

VIPER

后面「 BCPB」的 B 代表 96 ball FBGA 颗粒,採用 Halogen & Lead Free 环保制程 Flip Chip 封装, C 代表为正常商用颗粒之工作温度範围为 0ºC ~ 85ºC ,PB代表其速度为 0.938ns 即 DDR4-2133 ,规格为 CL15-15-15 , 厂方透过筛选程序打造成 XMP 规格下 1.35V 工作电压可运作 DDR4-3600 C18 的记忆体模组産品。

效能测试︰

测试平台为ASUS Maximus XI GENE 主机板配搭 Intel Core i9-9900K 处理器,作业系统则採用 Microsoft Windows 10 ,每一组记忆体设定必要经过 AMT64 测试检定才能当测试成功。

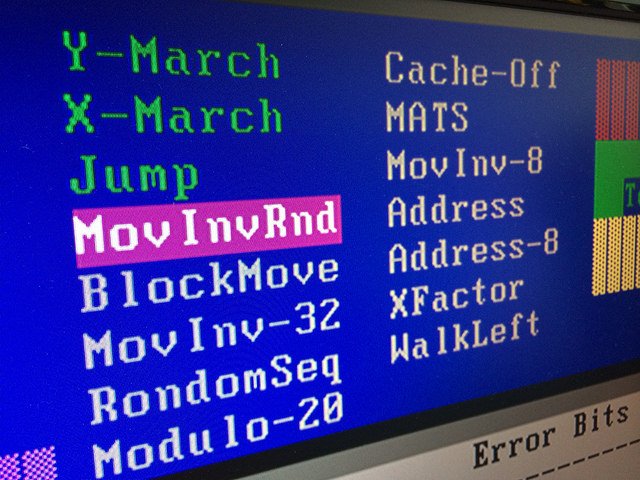

AMT64 (Advanced Module Test 64Bit) 测试是现时各大记忆体模组厂商採用的测试标準,用作检出模组颗粒品质及相容性的硬体测试卡,透过 12 个不同的资料读写 Loop Pattern 测试,可以分辨出模组无法通过测试的颗粒,是工厂级的记忆体测试。

AMT64

採用 SAMSUNG 8Gb B-Die 颗粒,规格为 DDR4-4400 CL19-19-19-39 2T @ 1.45V,在不加电压、XMP 时序直上 DDR4-4500 CL19 绝对不成问题,但受限于 A0 PCB Layout 时脉要超过DDR4-4600或更高,需要更大的工作电压才可。

在不调整时序及工作电压下, 1.45V 下可稳超 DDR4-4500 CL19-19-19-39 2T,当再提升时脉至 4600MHz 的话,则需要把电压提升至 1.55V,放宽时序并不会有太的时脉提升空间,但可进一步降低时序。

採用 JEDEC A0 PCB 设计,笔者建议最佳设定为DDR4-4400 CL19-19-19-39 2T @ 1.45V 用作 24 X 7 长时间使用。

PATRIOT VIPER STEEL DDR4-4400 16GB KIT
