ASUS 针对喜爱极限超频的用家推出全新「ROG Maximus XI APEX」发烧级主机板，以极强的超频能力为卖点，供电用料称得上极尽豪华，支援高达 DDR4 4800MHz+ 的记忆体 OC XMP，加上大量的硬体层面超频功能，甚至为液氮超频操作作出优化改良设计，极限超频爱好者绝对别无他选。

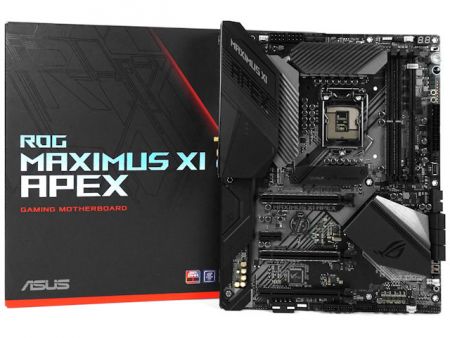

ASUS ROG MAXIMUS XI APEX 主机板

ASUS 针对极限超频应用推出全新「ROG Maximus XI APEX」发烧级主机板，拥有极为出众的超频潜力，以双倍 Power Stage配合高品质合金电感及日系 Black Metallic电容组成超豪华的供电模组，支援高达 4800MHz+ 的记忆体 OC XMP，不单拥有 AI 智能超频技术，亦具备全方位硬体层面的 Extreme OC 功能，甚至为液态氮超频操作加入主板凝霜提示功能，喜爱挑战极限超频的发烧玩家别无他选。

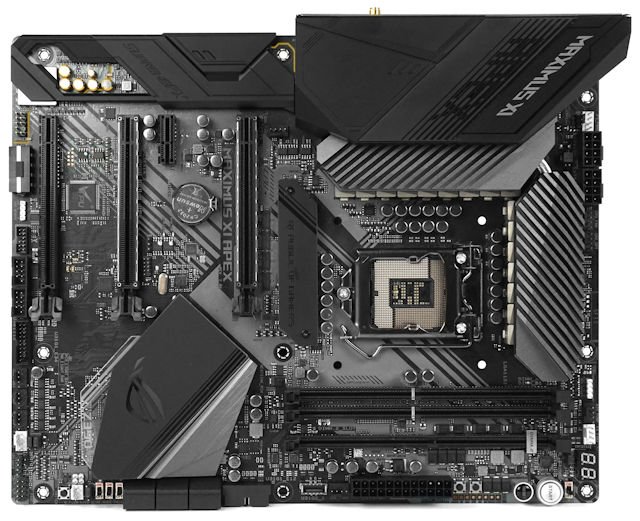

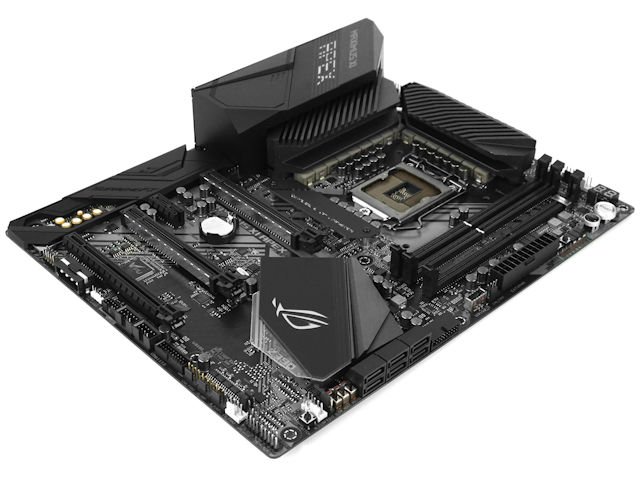

今代 「ROG Maximus XI APEX」主机板改用 ATX Form Factor规格、尺寸为 30.5 cm x 24.4 cm，灰黑主题颜色搭配 AURA SYNC RGB 灯效作点缀，拥有巨型的 VRM导热管散热器及 PRE-MOUNTED I/O 背板，加上在主板中央位置加入可更换式铭片设计，用家可以製作属于自己独一无二的客制化铭片，令外观设计更具质感、信仰十足。

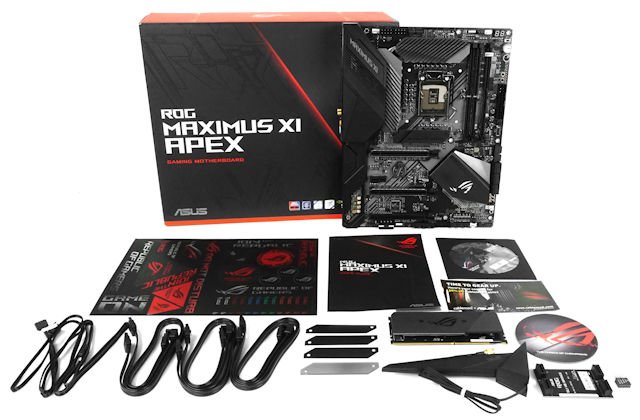

「ROG Maximus XI APEX」包装盒内附连主机板本体、ROG DIMM.2 双 M.2 扩充卡、高增益 WiFi 天线、光效铭牌 DIY组合、HB SLI 接桥、6 条 SATA 连接线、2 条 RGB 延长线、Q-Connector、驱动安装光碟、主机板说明书、ROG 信仰贴纸、ROG 杯垫及 CableMod 线材 20% 折价卷。

支援第 9 代 Core 处理器

「ROG Maximus XI APEX」主机板具备 LGA 1151v2 处理器介面，虽然外观上与旧有 Socket 1151 处理器相同，但脚位定义作出了改动，增加了 18 个 VCC 供电及 14 个 VSS 接地脚位，以满足更多核心对供电的需求，支援全新「 Coffee Lake Refresh 」 微架构、Intel 第 9 代 Intel Core 处理器，最高可达成 8 核心、16 线程配置。

受惠于 Intel 第三代 14nm++ 制程及晶片线路重新布局，全新第 9 代 Core 处理器是 INTEL 首代效能级平台搭载 8 核心配置，在核心数目上追上对手AMD Ryzen处理器，加上 Turbo Boost 核心时脉提升至5GHz，晶片与 IHS之间亦由散热膏改为铟合金焊接，令运算性能及超频能力明显提升。

Intel 9th Gen Core Family

Process

Cores/

Threads

L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU Clock

Memory

Support

Intel Core i9-9900K14nm8/162MB16MB3.6GHz5GHz95W√UHD Graphics 630 (GT2)1.2GHzDDR4-2666Intel Core i7-9700K14nm8/82MB12MB3.6GHz4.9GHz95W√UHD Graphics 630 (GT2)1.2GHzDDR4-2666Intel Core i5-9600K14nm6/61.5MB9MB3.7GHz4.6GHz95W√UHD Graphics 630 (GT2)1.15GHzDDR4-2666Intel Core i5-9400F14nm6/61.5MB9MB2.9GHz4.1GHz65WΧ--DDR4-2666

Intel 第 9 代 Core 处理器将会于2018 年 10 月 18 日正式发布，首批上市场全部为不锁倍频的 K 系列型号，包括 6 核心 Core i5-9600K、8 核心 Core i7-9700K与旗舰级 8 核心、16 线程的Core i9-9900K。而在 2019年第一季末亦已陆续推出其他Non-K型号，包括不含内显功能的 Core i5-9400F，以完成处理器世代交替。

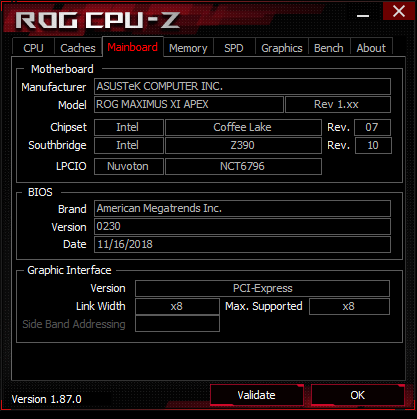

Intel Z390 系统晶片

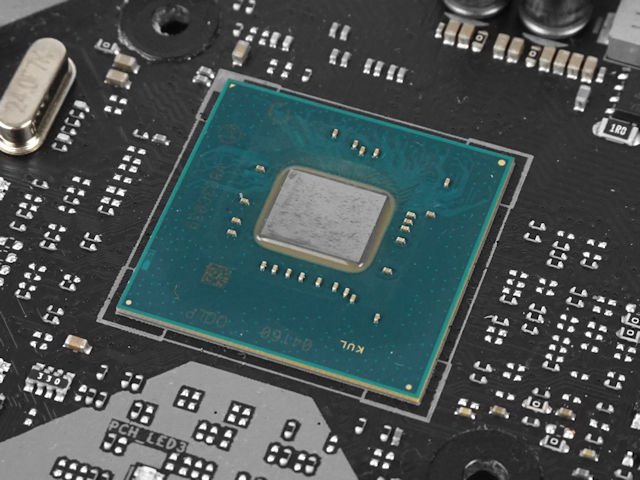

採用 Intel 全新 Z390 系列晶片，定位效能级玩家市场，与上代 Intel Z370 系统晶片一样，提供处理器倍频、外频调整、更多记忆体除频选项，支援最大 120x CPU Ratio、最高 DDR4-8400 记忆体倍频，完全发挥 K 系列处理器的超频潜能。

Intel 300 Series Chipset Comparsion

Z390Q370H370B365B360H310CCPU OC SupportYesNoNoNoNoNoCPU PCIe Configuration

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x161x161x161x16IGP Output Ports/Pipes3/33/33/33/33/33/2Memory Channels / DIMMs Support2/42/42/42/42/42/2Memory OC SupportYesNoNoNoNoNoOptane SupportYesYesYesYesYesNoCNVi WiFi Mac SupportYesYesYesNoYesNoSDXC SDA 3.0 SupportYesYesYesNoYesNoMax HSIO Lanes303030302414Total USB Port141414141210USB 3.1 Gen 2664040USB 3.1 Gen 11088864Max PCIe Lanes24 Lanes
Gen324 Lanes
Gen320 Lanes
Gen320 Lanes
Gen312 Lanes
Gen36 Lanes
Gen2Rapid Storage SupportYesYesYesYesYesYesRST for PCIe Storage332210Total SATA Ports666664RST RAID SupportYesYesYesYesNoNovPro SupportNoYesNoNoNoNo

相较旧有 Z370 採用 22nm 制程，全新 Intel Z390 系统晶片改用更先进的 14nm 制程，同时功能性能作出了提升，新增了 802.11ac Wave2 CNVi WiFi MAC 与 SDXC SDA 3.0 记忆卡功能，可提供更低成本 WiFi 无线网络及 SD 读卡功能，同时新增 USB 3.1 Gen 2 原生支援，提供最多 6 个 USB 3.1 Gen2 10Gbps 连接埠。

支援双容量 DIMM

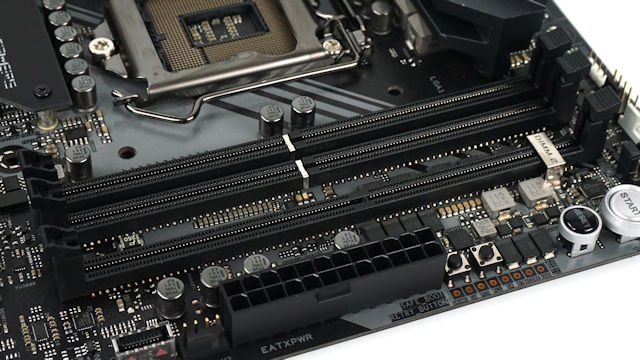

记忆体方面，「 ROG Maximus XI APEX」主机板仅提供 2 个 DDR4 DIMM 插槽，具备 Dual Channel 与 Intel XMP 2.0 记忆体技术，以 1 DIMM per Channel 配置但支援新一代 Double Capacity DIMM 双容量记忆体模组，令 2 Slot 记忆体总容量提升至 64GB。而且全新 Intel Z390 具备丰富的记忆体倍频 MSR 定义，最高支援 DDR4-8400 倍频设定，对于超频玩家来说更具弹性。

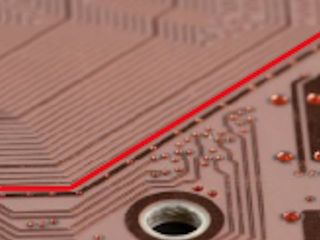

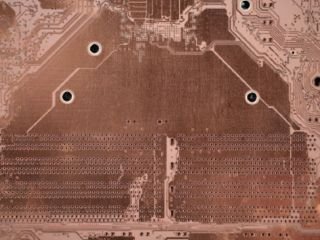

(左) PCB 底层加入巨型接地屏蔽区域　(右) PCB顶层加入导通孔缝合分隔线

承接上代「Maximus X」系列，今代採用经改良的 OptiMem II Routing 第二代记忆体优化线路，令记忆体与 CPU 之间的 Trace Path 更短，讯号更加精确，降低传输错误，PCB最底层增设巨型接地屏蔽区域，能有效减少耦合杂讯及讯号反射效应，并在PCB顶层加入导通孔缝合分隔线防止讯号横向干扰，根据讯号仿真测试，新设计令串扰波幅峰值减半，大大提高了讯号完整性。

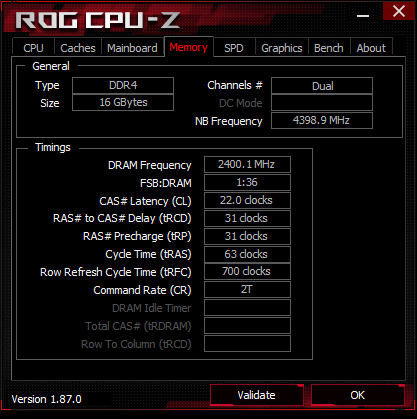

在 OptiMem II Routing 记忆体线路优化下，「ROG MAXIMUS XI APEX」主机板官方规格支援最高 DDR4-4800+ OC XMP，测试採用 G.SKILL DDR4-4000 CL19 8GB x 2记忆体，参考 XMP设定稍为放鬆 CL延迟值后套用至 DDR4-4800 并完成所有负载测试，无需额外增加工作电压，记忆体超频能力极之强大。
