ASROCK 针对媒体创作及工作站市场推出全新「TRX40 CREATOR」主机板，採用全新 AMD TRX40 系统晶片，支援第三代 AMD Ryzen Threadripper 系列处理器，以平实僕素的外观设计搭配出色的硬体规格，8 相 90A Dr.MOS 数位供电、支援 DDR4-4666+ OC 记忆体速度，具备 USB 3.2 Gen2x220Gbps Type-C 连接埠及 AQUANTIA 10Gbps 网络接口，以高速的连接性及高品质元件用料全力进攻专业用家市场。

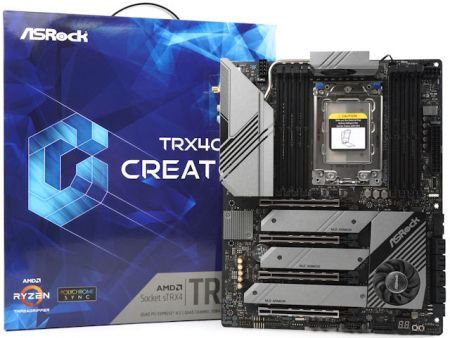

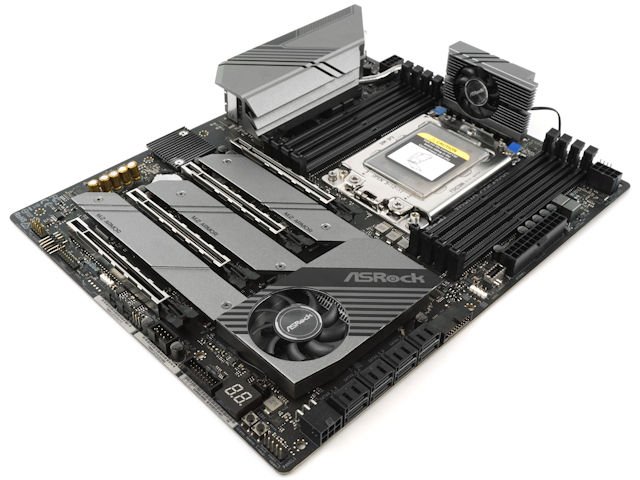

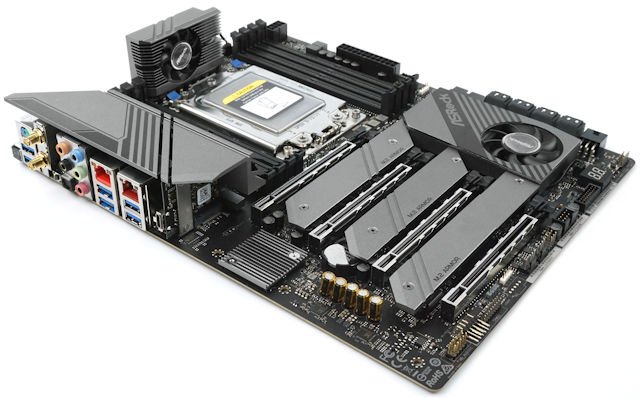

ASROCK TRX40 CREATOR 主机板
ASROCK 针对影音内容创作者等专业範畴用家推出全新「TRX40 CREATOR」主机板，以平实的外观配以高品质元件用料及高速的连接性作卖点，用上 8 相 90A Dr.MOS 数位供电搭配 Premium 级金属电感及日系 Nichicon 12K 小时电容，加入 USB 3.2 Gen2x220Gbps Type-C 多功能接口、10GbE 网络接口及 Wi-Fi 6 无线网络模组，提供符合设计师及商务工作人士的全方位解决方案。
ASROCK「TRX40 CREATOR」主机板採用 ATX Form Factor 设计，尺寸为 30.5cm x 24.4cm，挑选 2oz RTF 铜箔 Low Loss 材料、伺服器级 8 Layers PCB，以浅灰色作为 PCB 主色调，并没有花巧的外观及电竞主机板必备的 RGB 灯效，趋向平实典雅路线，加入设有导热管的巨型 VRM 金属散热器及 M.2 Armor，满足 VRM 供电与高速储存装置的散热需要，以「内在美」满足影音内容创作者等专业用家客群。

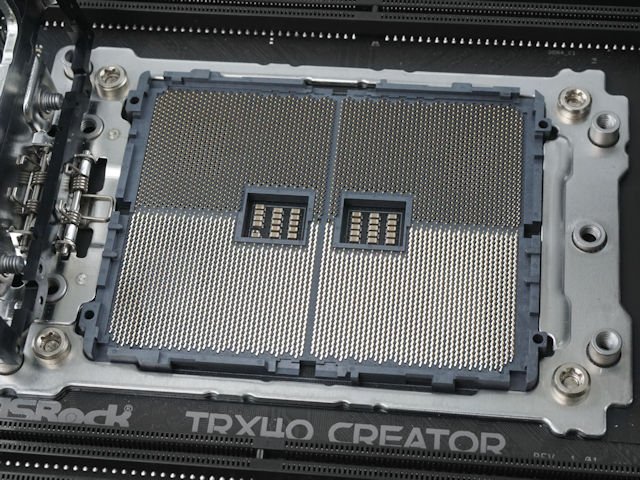

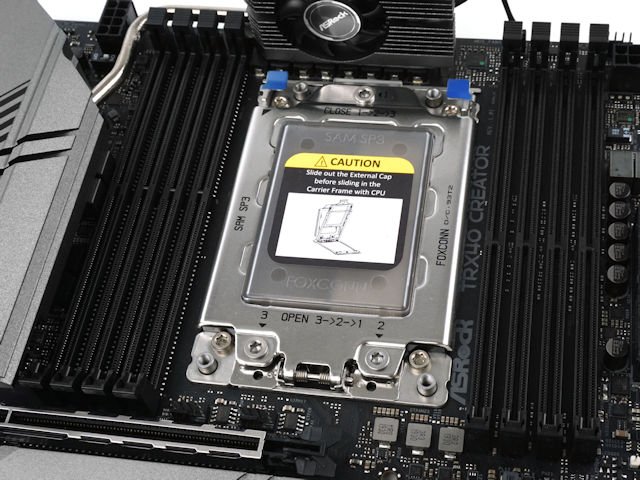

全新 AMD sTRX4 处理器接口
採用 AMD Socket sTRX4 处理器接口，虽然机械结构与旧代 TR4 接口完全相同，但 4094 个 LGA 引脚中部份的定义作出了修改，因此 Ryzen Threadripper 新旧平台并不相容，全新 Ryzen Threadripper 3000 处理器必需搭配新一代 TRX40 平台， 无法在旧有 X399 主机板上使用，反之亦然。
採用 AMD 全新 sTRX4 接口
由于 AM4 主流级平台已可提供最高 16 核心配置，因此新一代 Ryzen Threadripper 处理器会由 24 核心配置起跳，专注于 1000 美元以上的 High End Desktop 市场，主攻 4K 影像特效制作、专业 3D 绘图及工作站运算应用，由于 Intel 第 10 代 Core-X 处理器最高只有 18 核心，因此 AMD TRX40 平台暂时没有任何竞争对手。
AMD Ryzen Threadripper 3000 Family
代号 Castle Peak、AMD 第三代 Ryzen Threadripper 处理器基于经改良的 Zen 2 微架构，相较上代 Zen+ 微架构性能平均提升 15%、Cache 容量倍增，率先支援 PCIe 4.0 传输技术，优化 DDR4 记忆体控制器，加上 7nm 制程改进令时脉进一步提高，令处理器运算性能较上代明显提升。

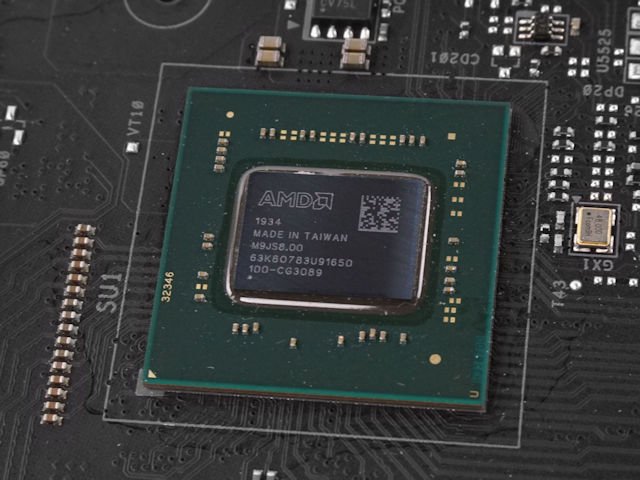

新一代 AMD TRX40 系统晶片
新一代 AMD TRX40 系统晶片
AMD 为配合第三代 Ryzen Threadripper 处理器发布，同时推出全新 TRX40 系统晶片平台，规格和功能均较上代 X399 强大得多，实际上与 X570 是同一颗 cIOD 晶片，分别在于与 CPU 连结 Uplink 速度由 PCIe Gen 4 x4 增至 x8，由于 TRX40 晶片的最高 TDP 为 15W，因此 AMD TRX40 主机板的晶片组散热器大都採用了主动式散热设计。

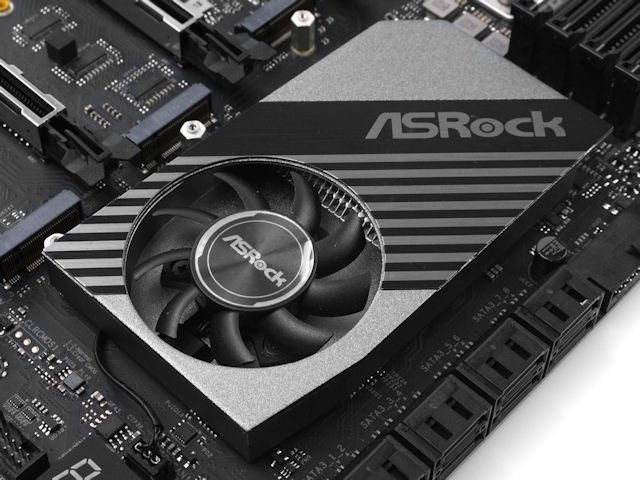

ASROCK「TRX40 CREATOR」就加入了一把 50mm 风扇，採用超耐久 EBR 轴承，拥有超过 50,000 小时耐用度，转速可达到 5000RPM，提供高达 4.92 CFM 风流量，确保系统在长时间运作仍能保持稳定性。

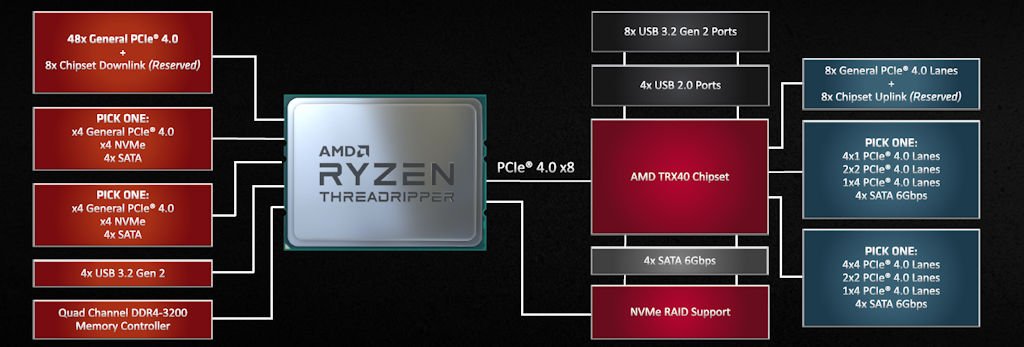

AMD TRX40 Block Diagram
相较上代 X399 系统晶片，AMD TRX40 系统晶片升级至 PCIe Gen 4 速度、更多的 PCIe Lanes 数目外，提供更具弹性的 PCIe 与 SATA 的 I/O 配置，加入 NVMe RAID 储存加速技术支援，同时内建 8 个 USB 3.2 Gen 2 接口及 4 个 USB 2.0 介面，晶片规格相当强劲。
AMD 3rd Ryzen Chipset Family
整体而言，第三代 Ryzen Threadripper 平台最高提供达 72 个 PCIe Gen 4 Lanes，CPU 与系统晶片之间的频宽提升至 16GB/s 是上代 X399 的 4 倍，整个平台增至最高 12 个 USB 3.2 Gen2、最高 20 个 SATA 6Gbps 连接埠，所有 I/O 的总频宽高达 133GB/s。
支援 Quad Channel、DDR4-4666+ OC
8 个 DDR4 DIMM 插槽，最高支援 256GB 容量
为提升记忆体超频能力，ASROCK 大幅优化记忆体走线设计，配合 2oz Copper、伺服器级 8 Layers PCB 及 15μ 黄金接点插槽，有效提升线路屏蔽及电气性，令记忆体讯号大幅改善，官方规格最高支援 DDR4-4666+ OC，超频能力相当理想，笔者手上的 Micron E-Die 在 1.5V 轻鬆超上 DDR4-4666。

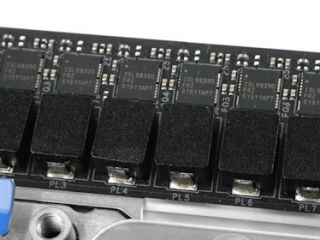

8 + 2 相 Dr.MOS 数位供电
针对影片内容创作者可能会 Full-Load 新一代 Ryzen Threadripper 3000 处理器所有「格仔」作影片渲染输出等额外负载要求，ASROCK「TRX40 CREATOR」採用 10 相 Super Alloy 数位供电设计，其中 8 相位独立负责 CPU vCore 供电、 2 相位为 SoC 供电，搭配大型铝合金 VRM 散热器，每相供电平均分摊 CPU vCore 电流负载，降低每一相数的温度、提升寿命，避免系统因过热或不稳定而突然关机导致心血作品档案损毁的憾事发生。

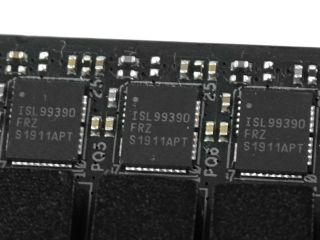

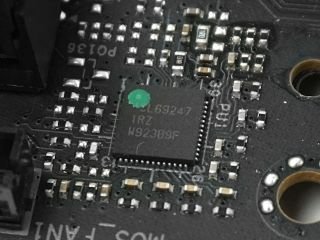

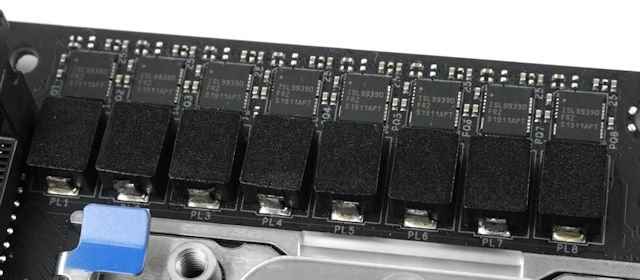

Intersil ISL69247 PWM 控制晶片 Intersil ISL99390 90A DrMOS 晶片
採用 Intersil ISL69247 PWM 控制晶片，配搭 8 颗 Intersil ISL99390 Dr.MOS 晶片，每相能承受高达 90A 的电流通过，最大支援 720A 电流负载，用上分离式 CPU 电源埠设计，将 2 组 ATX12V 供电接口分别置于主机板两侧，确保电流能够平均地从两个接口进行传输。
90A 伺服器级高效电感(左) / 日系 Nichicon 12K 小时钽电容 (右)
使用 90A 伺服器级高效电感，有着更高的磁性及热阻抗，相较于传统电感大幅提高可以承受的饱和电流，改善主机板的 VCore 电压供应的稳定性。除音效模组外，全板皆採用顶级规格的日系 Nichicon 12K 680uF 与 150uF 钽电容，相较一般的聚合物电容拥有更低的等效串联电阻 (ESR)，在 105ºC 的极端环境下能至少具备 1.2 万小时使用寿命，相较市面上不少效能级主机板仅採用 5K 或 10K 电容更胜一筹。
超大型铝合金散热器

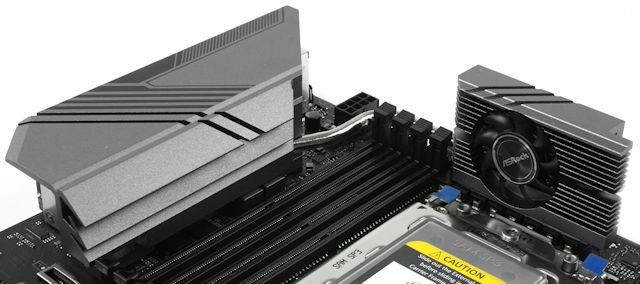

XXL 超大号铝合金散热器
为满足供电模组的散热需求，ASROCK「TRX40 CREATOR」加入了 XXL 超大号铝合金散热器，透过 6mm 全铜导热管与 I/O Cover 进行连接，整个 I/O Cover 以铝合金打造，提供庞大的热容量，有效降低 MOSFET 的热量，从而提供更好的性能和超频能力。

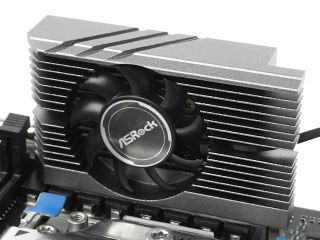

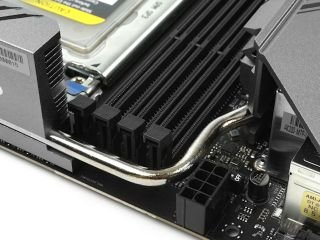

40mm EBR 轴承风扇 (左) / 6mm 全铜导热管 (右)
加入 1 组 40mm EBR 轴承风扇加速带走废热，特别採用寿命更长的 EBR 轴承风扇，与普通油封轴承风扇相比，EBR 轴承使用寿命最长可达 50,000 小时，相当于能够连续运转5.7 年，非常耐久。

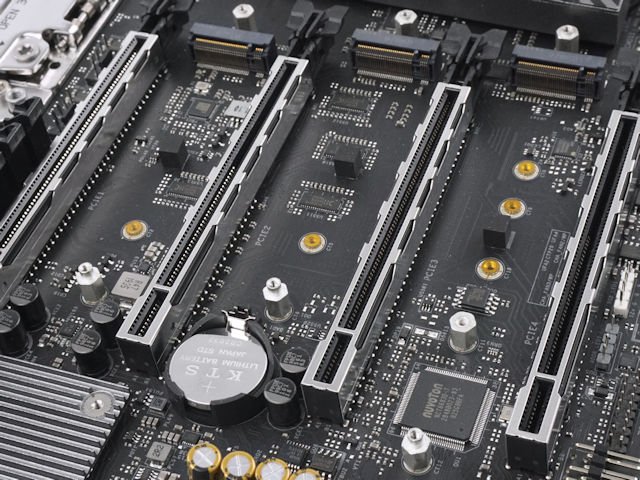

4 组 PCIe Gen4 绘图接口
由于 AMD Ryzen Threadripper 处理器拥有高达 56 个 PCIe Lanes ，因此 AMD TRX40 平台的绘图接口支援能力相较 INTEL X299 更强大，可同时提供 2 组 PCIe Gen4 x16 Lanes 及 2 组 PCIe Gen4 x8 绘图接口，可达成 AMD 4-Way CrossFireX 及 NVIDIA 4-Way SLI 绘图卡加速配置。
4 组 PCIe Gen4 x16 绘图接口
全部的 PCIe x 16 绘图接口中皆有加入「 Steel Slot 」全包覆式不鏽钢加固以及焊接点强化，能避免因施力不当或绘图卡过重对 PCIe 插槽的损害，相较传统 PCIe 接口其横向强度提升了 1.7x ，纵向强度则提升 3.2x，并在主要的 PCIE1 及 PCIE3 插槽中採用 15μ 镀金触点技术，减少金属氧化情况，大幅度延长接口耐久度。
PCIe Slot Configurations

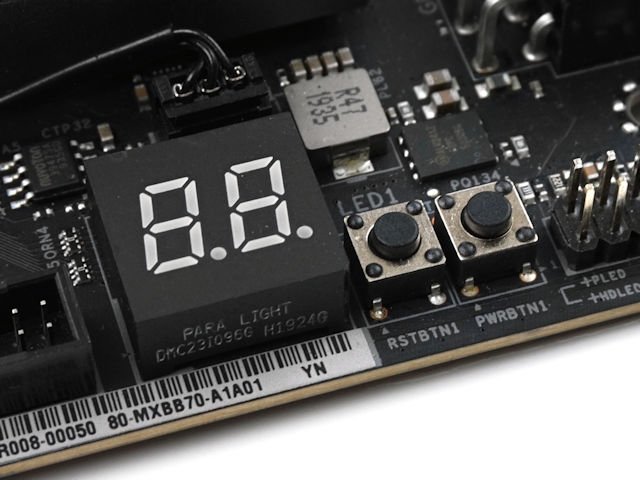

DR.Debug LED
针对部分玩家喜爱使用开放式机箱甚至「裸机」，主机板加入实体「POWER」开机键及「RESET」重新开机键，并设有 Debug LED 指示灯显示系统启动的自我检测码，当系统无法启动时能提供 Dr. Debug代码，用家能得悉哪部份出现问题并进行故障排解。

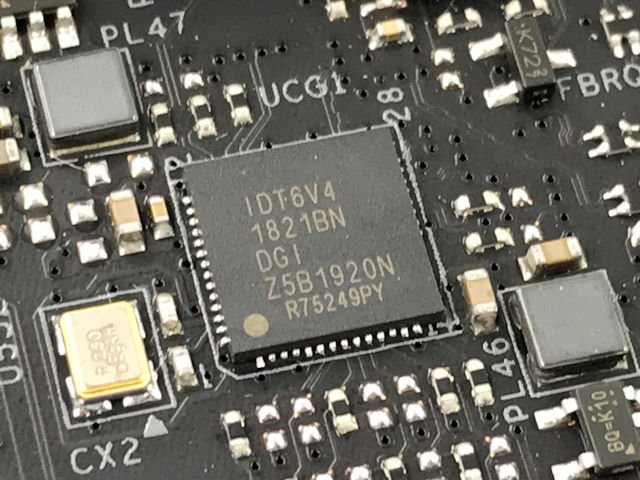

外部 BCLK 晶片
为提升 BCLK 超频能力， ASROCK「 TRX40 CREATOR」主机板额外加入了 Hyper BCLK Engine II 外部基準频率产生晶片，相较採用内部 Clockgen 只能固定运算于 100MHz BCLK，採用外部 Clockgen 能提供更宽广的 BCLK 调整範围及精準的时钟波形， 能仔细微调频率搾出 CPU 最大超频潜力，最高可达至 136+MHz BCLK。

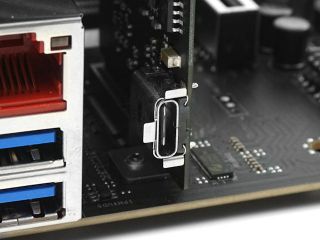

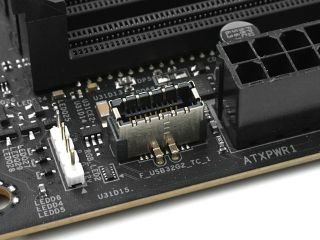

支援 USB 3.2 Gen2x220Gbps接口

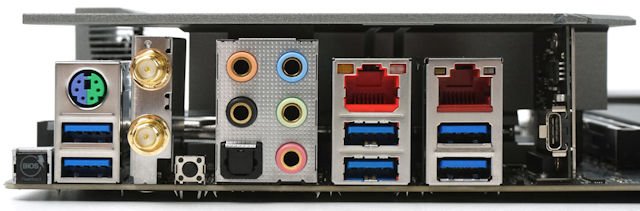

连接性方面，ASROCK「TRX40 CREATOR」主机板中加入 USB 3.2 Gen2x2 Type-C 连接埠，能提供最高 20 Gbps 资料传输速度，为未来高速 USB 外置储存装置作好準备。并额外提供 6 组 USB 3.1 Gen2 10Gbps 连接埠及 2 组 USB 3.1 Gen1 5Gbps 接头。另外亦额外提供 1 组 USB 3.1 Gen 2 前置接口，连接性非常完善。
10G + 2.5G Dual Ethernet 网络连接

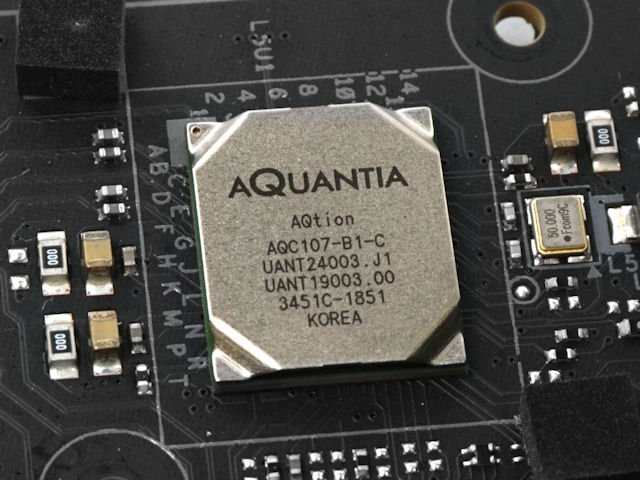

网络发展越来越快，10G 将会成为网路服务的新趋势，传统的 Gigabit Ethernet LAN 已经不能满足高阶用家的需求，ASROCK「TRX40 CREATOR」就内建了Aquantia AQC107 网络晶片，提供一组 10GbE LAN RJ45 接头，为需要极速网络连接的进阶使用者、内容创作者及传输 4K 影片串流等，提供高速低延迟的网络体验，同时向下兼容 5GbE、2.5GbE、1GbE 及 100Mbps Ethernet。

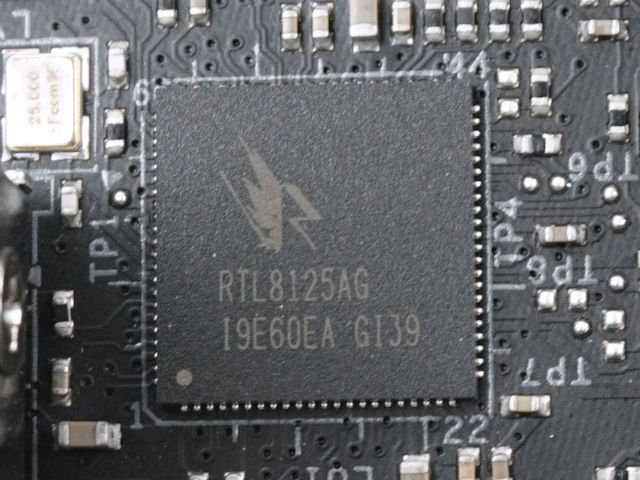

REALTEK RTL8125AG2.5G 网络晶片
同时透过 REALTEK RTL8125AG 2.5G 电竞网络晶片，额外提供一组 RJ45 Gigabit 网络连接埠，特别针对电竞游戏应用作出最佳化，除了网络速度提升了 2.5X 外，更提供了 Dragon 网络优化引擎，能够为线上游戏提供即时处理高优先级的程式封包，自动检测并将游戏流量优先处理，以实现更低延迟的游戏体验。
Wi-Fi 6 无线网络模组

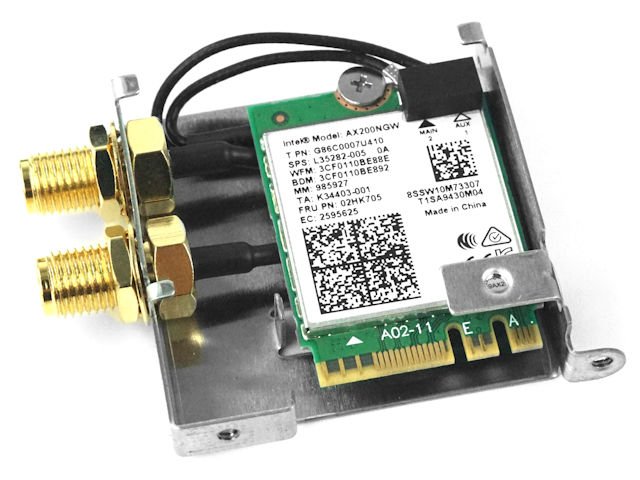

Intel AX200NGW WiFi 6 无线网络
内建全新 Intel「AX200NGW」WiFi 6 无线网络模组，支援全新 802.11ax 双频 2x2 160MHz Wi-Fi 技术，同时向下支援 IEEE 802.11 a/b/g/n/ac 无线网络协定，最高无线连接速度可高达 2.4Gbps，追贴有线网络速度，非常夸张。同时具备 Bluetooth 5.0 支援新一代智能手机及穿戴装置的连结以及智慧家庭、车用物联网等领域，带来更高速、更远传输距离的优势。

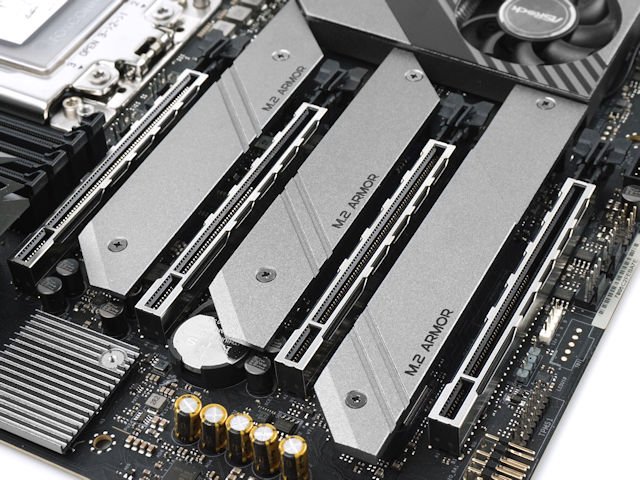

2 组 M.2 介面 + 8 个 SATA 3
主机板提供了 3 组 Hyper M.2 连接埠，全部插槽皆支援最高PCIe Gen 4 x 4 速度规格，最高传输速度可达 64 Gbps，但仅 M2_3 相容于 SATA 6Gbps 传输协定的 SSD 产品。

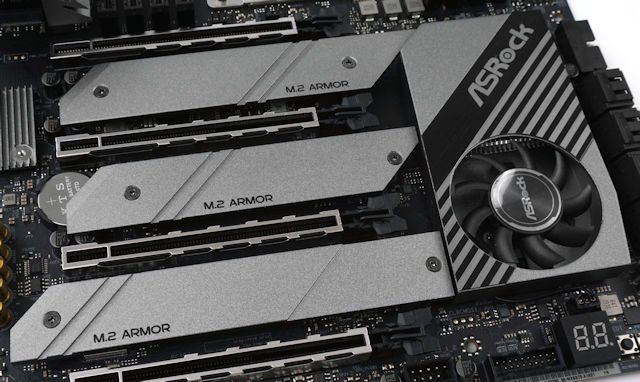

M2_1 及 M2_2 皆支援最长 M. Key 2280、M2_3 则支援更长的 22110 规格，加入 M.2 Armor 散热盔甲设计，可满足高阶 PCIe SSD 产品对散热的需求。

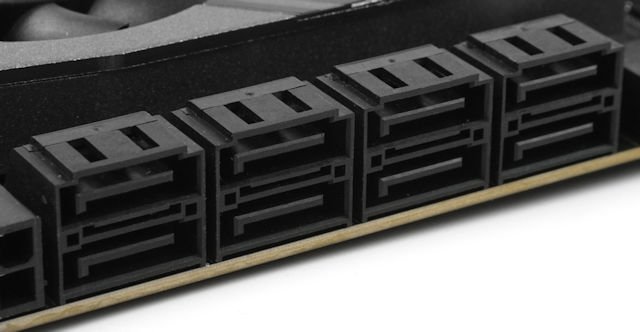

此外，主机板设有 8 组 SATA3 6Gbps 连接埠，支援以 RAID 0、RAID 1 及 RAID 10 模式运作，，支援 NCQ、AHCI 及 Hot Plug 等功能，储存装置扩充性不俗。
Purity Sound 4 音效模组

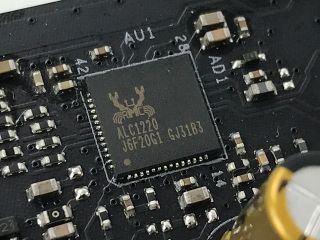

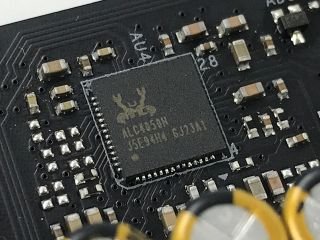

Realtek ALC4050H + Realtek ALC1220-VB
音效方面，ASROCK「TRX40 CREATOR」具备 Purity Sound 4 音效模组，由于 Ryzen Threadripper 处理器并没有内建 Azalia 音效控制介面，无法原生提供音效输出功能，所以採用了 Realtek ALC4050H 音效桥接晶片 + Realtek ALC1220-VB 解码晶片的组合。支援数位 10 声道音效、 7.1 声道剧场级环绕音效，加上独立运作的 2 声道前端音效输出，高达 120dB 讯噪比 (SNR) 音效输出品质及 113dB 讯噪比的录音品质。

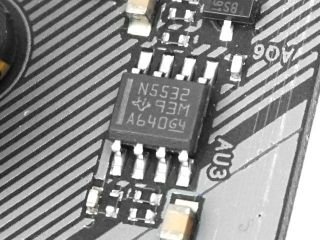

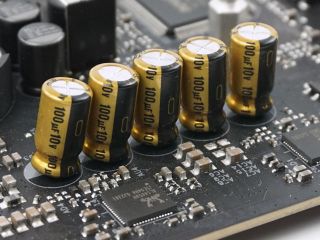

Nichicon Fine Gold 音效电容 (左) / Ti NE5532 耳扩放大器晶片 (右)
为提升耳机输出质素加入 Ti NE5532 耳扩放大器晶片，支援高达 600Ω 阻抗耳机、无电容 Direct Drive 技术，音色温暖保真度高，绝对是耳机发烧友必备。配搭高品质 Nichicon Fine Gold 系列音效处理电容，能提升音效解析能力及声音延展扩大效果，为专业游戏玩家带来迫真音响效果。
支援 Polychrome Sync RGB 灯效

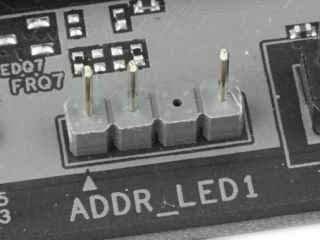

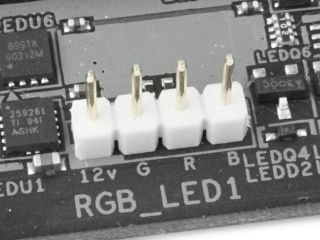

主机板外观走低调典雅路线，并未设有任何灯效，却仍然提供了 2 组 RGB LED 接口，输出为 12V 3A、36 W，以及 2 组可定址 LED 接口，输出为 5V 3A、15W ，支援「PolyChrome RGB Sync」灯效同步技术，让用家自行为系统布置 RGB 灯光效果。
ASROCK TRX40 CREATOR 主机板
小编评语︰
ASROCK 看準了全新 TRX40 平台能够满足影音内容创作者等高阶用家的需求，推出全新「TRX40 CREATOR」主机板，以平实的外观配以高品质元件用料及高速的连接性作卖点，用上 8 相 90A Dr.MOS 数位供电，满足 Ryzen Threadripper 3000系列处理器最高 64 核心的供电要求，加入 USB 3.2 Gen2x2 20Gbps Type-C 多功能接口、10GbE 网络接口及 Wi-Fi 6 无线网络模组，为用家带来极速且多样化的週边连接性，提供符合设计师及商务工作人士的全方位解决方案。
