ASRock「X299 TAICHI CLX」主机板升级登场!! 专为新一代 Intel Cascade Lake-X 系列处理器而设，用上 13相 60A Dr.MOS、日系 Nichicon 12K 电容及高品质高效电感，加入全覆式 M.2 / PCH 散热盔甲，大幅度强化产品刚性及散热效果，更升级至 802.11ax WiFi 模组及 Dragon 2.5G LAN，继续以「太极」系列一贯阴阳相融风格设计，追求在强劲规格及售价中取得完美平衡，需要组装高效能运算平台的用家值得考虑。

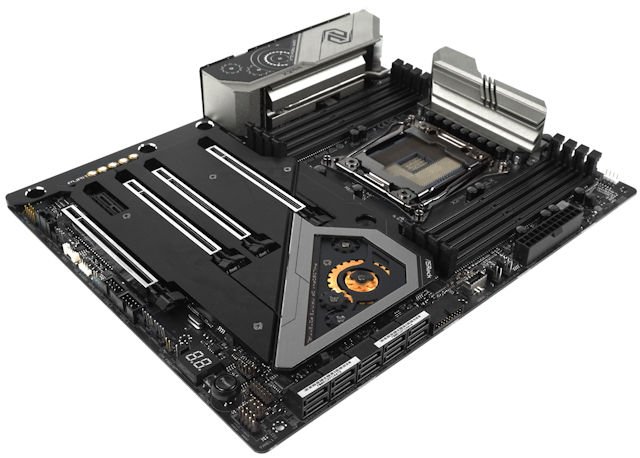

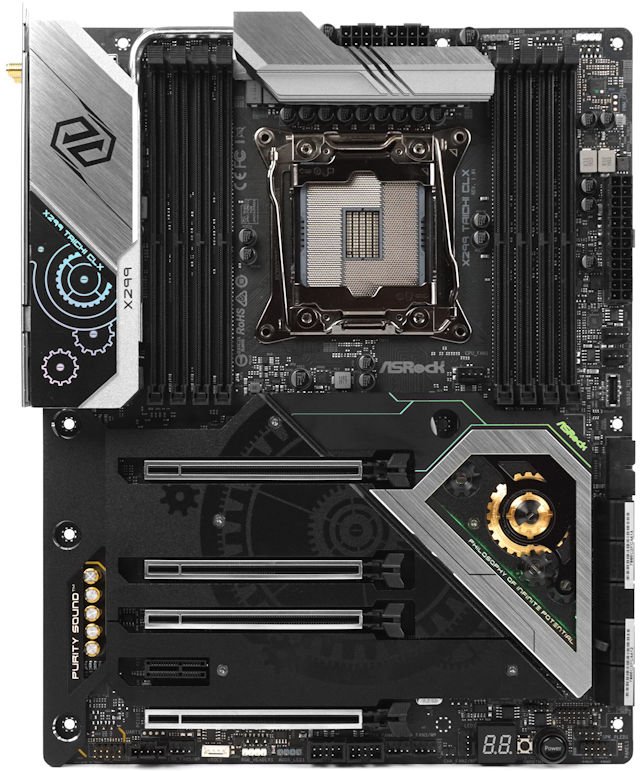

ASRock X299 TAICHI CLX 主机板

ASRock 推出全新专为 Intel Cascade Lake-X 系列处理器而设的「X299 TAICHI CLX」主机板，搭载 13相 60A Dr.MOS数位供电模组，加入全覆式 M.2 / PCH 散热盔甲设计，大幅度提升产品的散热效果，升级至 802.11ax WiFi 模组及 Dragon 2.5G LAN 网络晶片，贯彻「太极」系列阴阳相融的风格设计，并在用料规格及价格中取得完美平衡，想要组装高效能运算平台的用家不容错过。

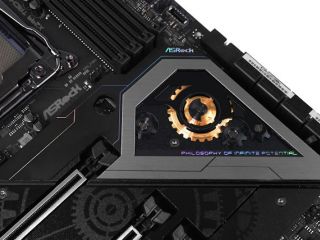

装饰线条折射出幻变的颜色

ASRock「X299 TAICHI CLX」採用 ATX Form Factor 设计，尺寸为 30.5cm x 24.4cm，以金属银及素黑色作主色调，在 PCH 散热器上方加入立体金色齿轮作点缀，具备巨型 VRM 导热管散热器及 M.2 / PCH 一体式铝合金散热盔甲，加上多区域 PolyChrome Sync RGB 灯效，运作时 晶片组散热器及主机板右侧会透出幻变的灯效，令产品更具质感及层次感，信仰即时大增。

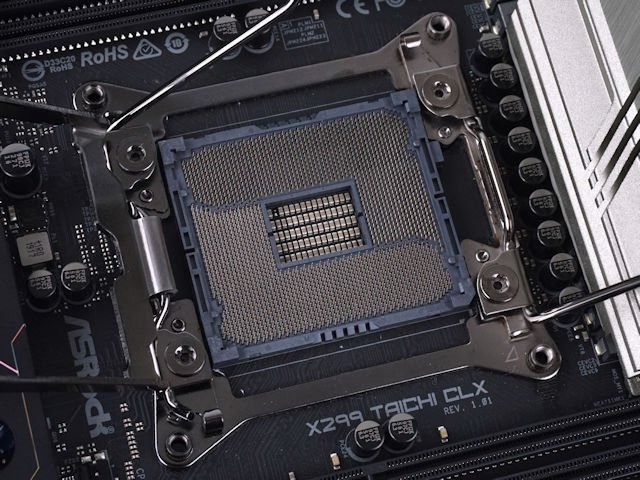

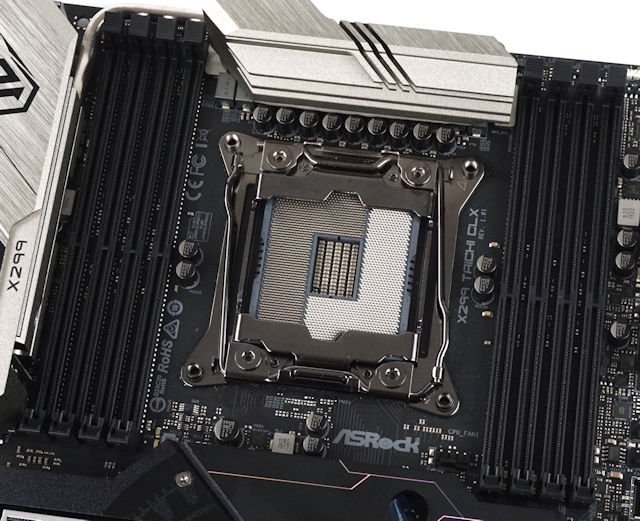

支援Intel Socket 2066 处理器

採用 Intel LGA 2066 处理器接口，支援 Skylake-X 以及将于 2019年 Q4 发售的 Cascade Lake-X 微架构 Core X 系列处理器，满足追求极致性能的电竞游戏玩家、4K 影像特效制作、专业 3D 绘图及工作站系统等高性能运算需要，相较上代 Haswell-E 微架构处理器，在相同核心数目及相同时脉下，多线程运算性能提升约 10% ，新增 Turbo Boost Max 3.0 令单线程运算性能可进一步提升约 15% 。

相较以往的 HPDT 平台，Intel X299 平台拥有更具弹性的处理器配置，ASRock「X299 TAICHI CLX」主机板可选择入门型号 6 核心、12 线程的 Core i7-7800X，以至快将推出、最高阶、拥有 18 核心、36 线程的 Core i9-10980XE ，合共 20 款不同的 SKU 可供选择，所有型号均不锁倍频，让玩家们尽情发挥处理器的超频潜力。

INTEL Core X-Series (Cascade Lake-X) Processor Family

SKUCores/

ThreadsFrequency

Turbo

Boost

2.0

Turbo

Boost

3.0Memory SupportL2

CacheL3

cachePCIe LanesTDPPrice (USD)Core i9-10980XE18/363.0GHz4.6GHz4.8GHz4CH1MB x 1824.75MB48165WUS$1000Core i9-10940X14/283.3GHz4.6GHz4.8GHz4CH1MB x 1419.25MB48165WUS$797Core i9-10920X12/243.5GHz4.6GHz4.8GHz4CH1MB x 1219.25MB48165WUS$700Core i9-10900X10/203.7GHz4.5GHz4.7GHz4CH1MB x 1019.25MB48165WUS$599

INTEL Core X-Series (Skylake-X) Processor Family

SKUCores/

ThreadsFrequency

Turbo

Boost

2.0

Turbo

Boost

3.0Memory SupportL2

CacheL3

cachePCIe LanesTDPPrice (USD)Core i9-9980XE18/363.0GHz4.4GHz4.5GHz4CH1MB x 1824.75MB44165WUS$1,999Core i9-9960X16/323.1GHz4.4GHz4.5GHz4CH1MB x 1622MB44165WUS$1,699Core i9-9940X14/283.3GHz4.4GHz4.5GHz4CH1MB x 1419.25MB44165WUS$1,399Core i9-9920X12/243.5GHz4.4GHz4.5GHz4CH1MB x 1219.25MB44165WUS$1,199Core i9-9900X10/203.5GHz4.4GHz4.5GHz4CH1MB x 1019.25MB44165WUS$999Core i9-9820X10/203.3GHz4.1GHz4.2GHz4CH1MB x 1016.5MB44165WUS$899Core i7-9800X8/163.8GHz4.4GHz4.5GHz4CH1MB x 816.5MB44165WUS$599Core i9-7980XE18/362.6GHz4.2GHz4.4GHz4CH1MB x 1824.75MB44165WUS$1,999Core i9-7960X16/322.8GHz4.2GHz4.4GHz4CH1MB x 1622MB44165WUS$1,699Core i9-7940X14/283.1GHz4.3GHz4.4GHz4CH1MB x 1419.25MB44165WUS$1,399Core i9-7920X12/242.9GHz4.3GHz4.4GHz4CH1MB x 1216.5MB44140WUS$1,199Core i9-7900X10/203.3GHz4.3GHz4.5GHz4CH1MB x 1013.75MB44140WUS$999Core i7-7820X8/163.6GHz4.3GHz4.5GHz4CH1MB x 811MB28140WUS$599Core i7-7800X6/123.5GHz4.0GHz-4CH1MB x 68.25MB28140WUS$389

Intel X299系统晶片

採用 Intel X299 系统晶片、平台代号为「Basin Falls」，其晶片规格与 Z270 / Z370完全相同，相较上代 X99 系统晶片的主要改进是处理器与系统晶片之间的传输频宽大幅增加，解决频宽不足造成性能瓶颈的窘境，同时扩大了系统晶片内建的 I/O 接口数目，令 INTEL X299 平台的扩充能力进一步提升。

全新 INTEL X299 系统晶片与处理器之间的传输介面，由上代 DMI 2.0 升级至 DMI 3.0 (Direct Media Interface) ，虽然传输介面与 X99 系统晶片同样採用 4 个 PCIe Lanes ，但传输协定由 PCIe 2.0 提升至 PCIe 3.0 ，除了传输率由 5GT/s 提升至 8GT/s 外 ，同时亦由 8b/10b 编码技术改进至 128b/130b 编码技术，减低编码时所需佔用频宽，实际资料传输速度由 2GB/s 提升至 3.94GB/s ，解决上代 X99 系统晶片因 DMI 频宽不足造成性能瓶颈的窘境。

INTEL X299 ChipsetINTEL X99 ChipsetCodenameLewisburgWellsburgsSpec No.SR2Z2SLKDECPU SocketLGA 2066LGA 2011-3DMI Support32Bandwidth3.97GB/s2GB/sFlexible I/O3022PCIe SupportGen 3Gen 2PCIe LanesUp to 24Up to 8Total USB PortUp to 14Up to 14USB 3.0Up to 10Up to 6RST for PCIe3-Intel Optane SupportYesNoSATA 3.0Up to 8Up to 10Lan Port1 Gb MAC1 Gb MACTDP6W6.5W

除了 DMI 3.0 传输介面外， INTEL X299 系统晶片将内建的 PCIe Lanes 全面升级至 PCIe 3.0 规格，相较上代 X99 系统晶片仅支援 PCIe 2.0 ，用家如需要使用 PCIe 3.0 介面必需佔用 CPU 的 PCIe Lanes ，更重要的是 X299 系统晶片最高可提供 24 个 PCIe Lanes ，有助主机板加入更多 M.2 PCIe SSD 储存装置。

支援 Quad Channel 技术、最高 DDR4-4200+ XMP

值得注意的是，虽然一般 INTEL X299 平台的记忆体支援规格会因使用的处理器型号而异，但由于 ASRock X299 TAICHI CLX 主机板仅支援 Skylake-X 及全新 Cascade Lake-X 系列处理器，最高支援 Quadruple Channel 四通道记忆体技术，在 2 DIMM per Channel 下最高可支援 256GB 记忆体容量，同时记忆体相容性相较 X99平台亦有明显改善。

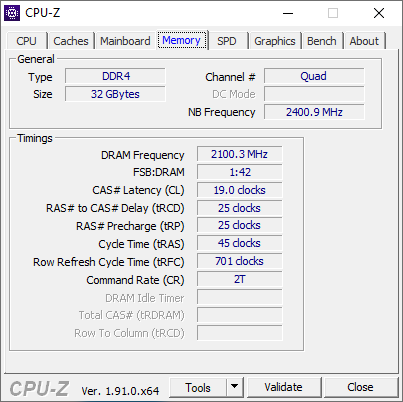

ASRock 在主机板 8 Layer PCB 结构中加入 4组 2Oz 铜的内层，有效提升线路屏蔽及电气性，加上优化记忆体的走线设计，官方规格表明在 Quad Channel 下支援最高 DDR4-4200+ OC XMP，笔者採用 OCPC DDR4-4000 CL19 32GB Kit 记忆体模组，打开 XMP设定并套用至 DDR4-4200 选项便已经能够完成记忆体负载测试，记忆体超频能力非常不俗。

12 + 1 相 Super Alloy 供电设计

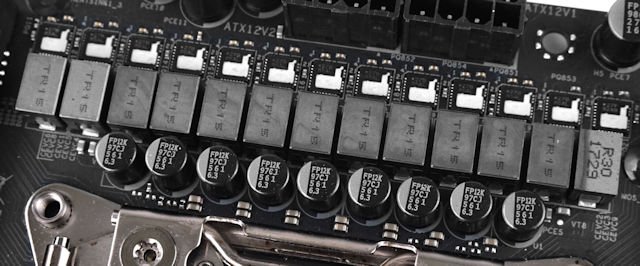

13 相 CPU 供电设计

ASROCK「X299 TAICHI CLX」用上了 13 相 Super Alloy 数位供电设计，其中 12 相位独立负责 CPU vCore 供电、1 相位为 SoC 供电，藉由每一相供电平均分摊 CPU 核心电流负载，从而降低每一相数的温度、提升寿命，搭配高品质日系固态电容及 60A 高效电感，供电设计绝不马虎。

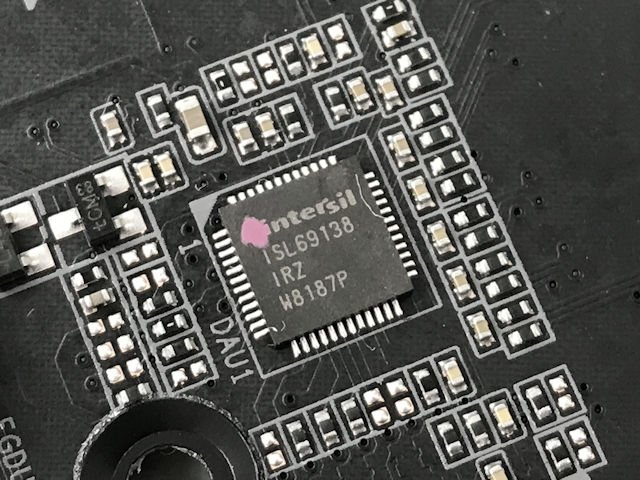

Intersil ISL69138 PWM 控制晶片

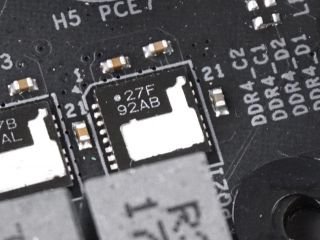

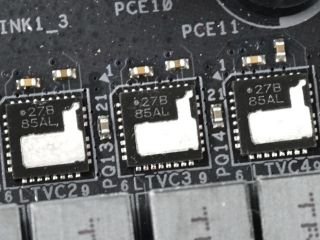

Intersil ISL99390 90A DrMOS 晶片

採用 Renesas Intersil ISL69138 7相数位电源控制器配合 ISL6617A 倍相器晶片达成 12 + 1 相配置 ，具备 Smart Power Stage 技术能独立监控、最佳化每一相电源，达到比以往更有效率、更精準的电源调控。搭配13 颗 ISL99227(B)Dr.MOS 晶片，内建高精度电流及温度感测器，能準确供电输出及负载，每相能承受 60A 的电流通过，最大支援 720A CPU 电流负载。

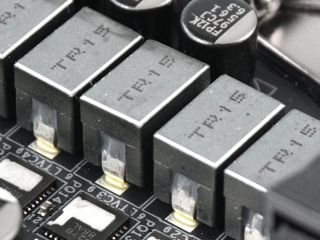

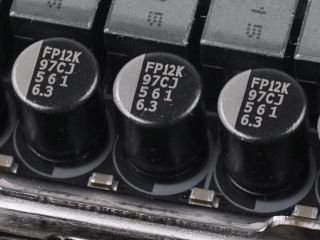

60A 高效金属电感　 日系 Nichicon 12K 小时电容

使用 60A 高品质合金电感，有着更高的磁性及热阻抗，相较于传统电感大幅提高可以承受的饱和电流，改善主机板的 VCore 电压供应的稳定性。除音效模组外，全板皆採用顶级规格的日系 Nichicon 12K 820uF 与 100uF 聚合物电容 ，在 105ºC 的极端环境下能至少具备 1.2 万小时使用寿命，相较市面上不少效能级主机板仅採用 5K 或 10K 电容更胜一筹。

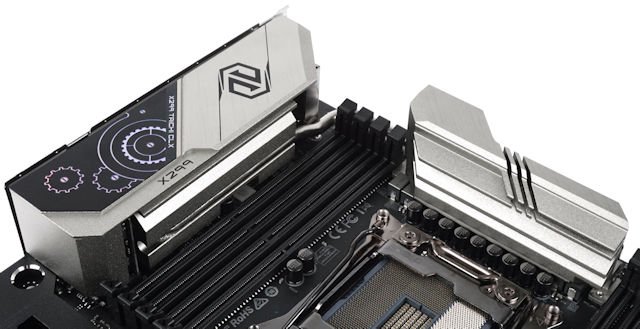

超大型铝合金散热器

XXL 超大号铝合金散热器

为满足供电模组的散热需求，ASRock「X299 TAICHI CLX」加入了 XXL 超大号铝合金散热器，透过 6mm 全铜导热管与 I/O Cover 进行连接，整个 I/O Cover 以铝合金打造，提供庞大的热容量，有效降低 MOSFET 的热量，从而提供更好的性能和超频能力。

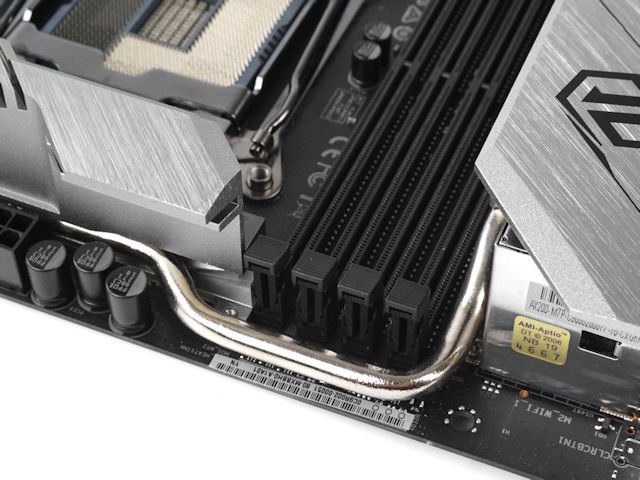

散热器设有 6mm 全铜导热管

具备 Dr.Debug LED、外部 BCLK 晶片

针对部分玩家喜爱使用开放式机箱甚至「裸机」，主机板加入实体「POWER」开机键及「RESET」重新开机键，并设有 DR.Debug LED 指示灯显示系统启动的自我检测码，当系统无法启动时能提供 Dr. Debug 代码，用家能得悉哪部份出现问题并进行故障排解。

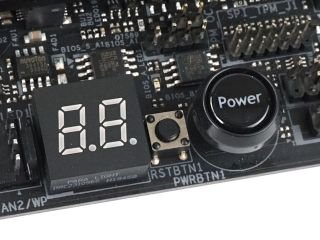

设有 Dr.Debug LED 显示　 Hyper BCLK Engine II 晶片

为提升 BCLK 超频能力， ASRock「X299 TAICHI CLX」主机板额外加入了 Hyper BCLK Engine II 外部基準频率产生晶片，相较採用内部 Clockgen 只能固定运算于 100MHz BCLK，採用外部 Clockgen 能提供更宽广的 BCLK 调整範围及精準的时钟波形， 能仔细微调频率搾出 CPU 最大超频潜力，最高可达至 136+MHz BCLK。

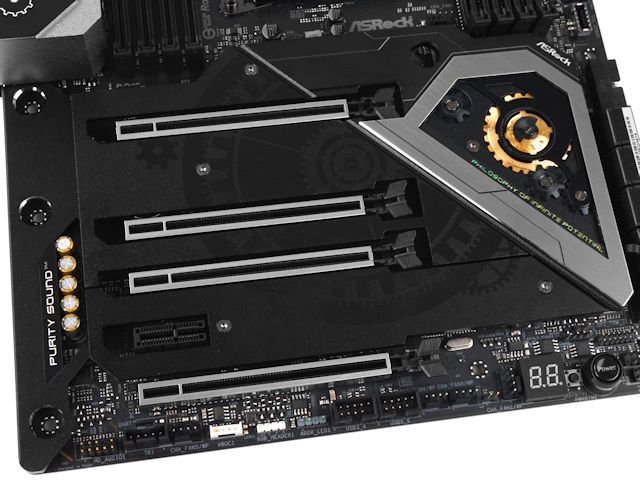

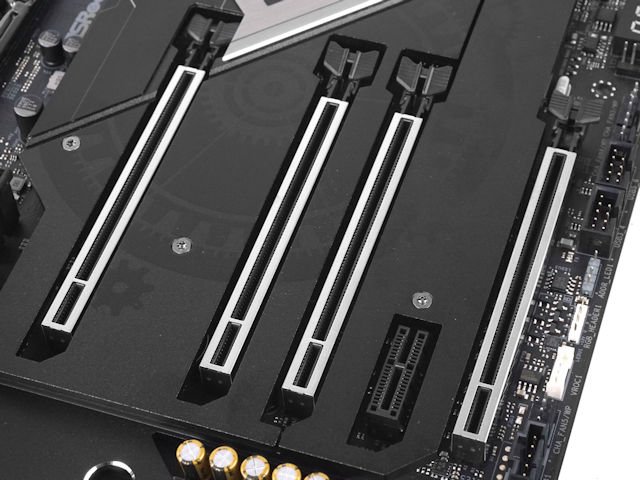

4 组 PCIe x16 绘图接口

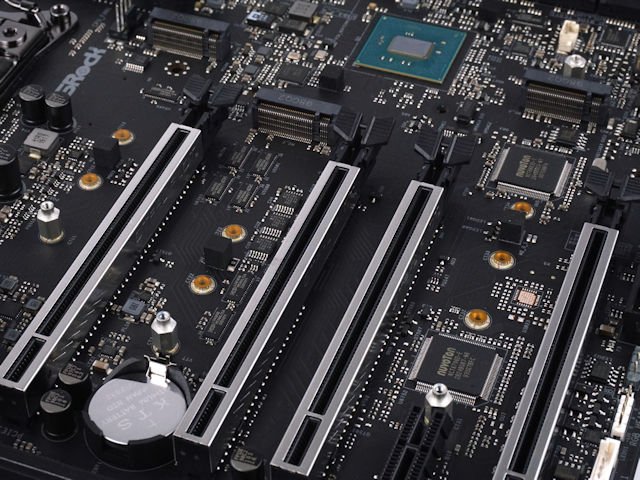

4 组 PCIe Gen4 x16 绘图接口

主机板共提供 4 组 PCIe x16 绘图接口，全部均为由 CPU LANES 提供，故插槽运作模式会根据处理器型号而变化，最高支援 NVIDIA 3-Way SLI 或 AMD 3-Way CrossFireX 绘图卡协同加速配置，另提供 1 组 PCIe x1 插槽由 X299 晶片组提供，方便用家使用视讯撷取卡及音效卡等週边装置。

PCIe Slot Configurations

CPU LANESPCIE1PCIE2PCIE3PCIE4PCIE548 LANESx16x8x16x1x844 LANESx16x4x16x1x828 LANESx16x4x8x1-

全部的 PCIe x 16 绘图接口中皆有加入「 Steel Slot 」全包覆式不鏽钢加固以及焊接点强化，能避免因施力不当或绘图卡过重对 PCIe 插槽的损害，相较传统 PCIe 接口其横向强度提升了 1.7x ，纵向强度则提升 3.2x，并在主要的 PCIE1 及 PCIE3 插槽中用上 15μ 镀金接针技术，减少金属氧化情况，大幅度延长接口耐久度。

支援 20Gbps USB 3.2 Gen2x2 接口

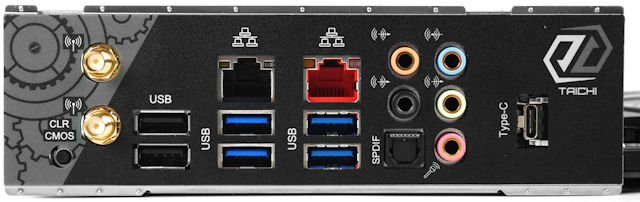

加入预装 I/O 档板设计

ASRock「X299 TAICHI CLX」加入了弹性化预装 I/O 档板，这块档板具有一定弹性，可以完美解决不同机箱之间存在的公差问题，不需要像以往一样蛮力硬锁螺丝，简化使用者安装步骤的同时强化了防尘效果，十分贴心。

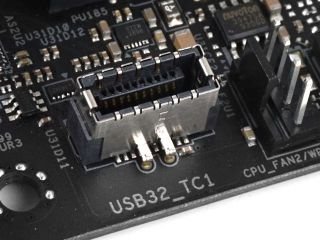

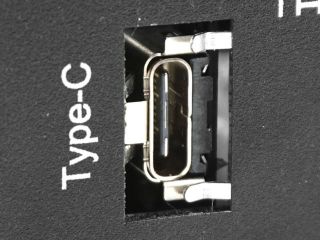

USB 3.2 Gen2x2 20Gbps 连接埠　 支援前置 USB-C 3.2 Gen2x1 连接埠

週边连接性方面，主机板加入了 USB 3.2 Gen2x2 Type-C 连接埠，能提供最高 20 Gbps 资料传输速度，为未来高速 USB 外置储存装置作好準备。并额外提供 4 组 USB 3.2 Gen2x1 10Gbps 连接埠及 2 组 USB 2.0 接头。另外亦额外提供 1 组 USB 3.1 Gen 2 前置接口，连接性非常完善。

2.5G + 1G Dual Ethernet 网络连接

为高端用家对网络连接的需求，ASRock「X299 TAICHI CLX」特别加入了 REALTEK RTL8125AG 2.5G 电竞网络晶片，特别针对电竞游戏应用作出最佳化，提供了 Dragon 网络优化引擎，能为线上游戏提供即时处理高优先级的程式封包，自动检测并将游戏流量优先处理，以实现更低延迟的游戏体验。

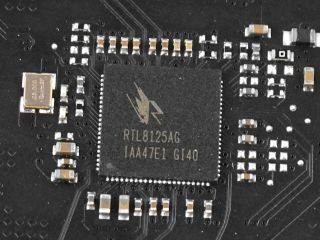

REALTEK RTL8125AG Ethernet 晶片　 Intel i211AT Gigabit Ethernet 晶片

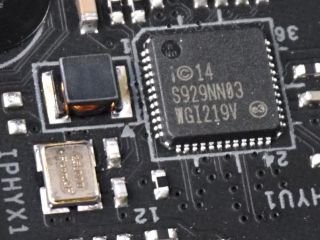

另备有 1 颗 Intel i219V Gigabit Ethernet PHY 网络晶片，额外提供一组 RJ45 Gigabit 网络连接埠，提供伺服器管理功能，支援 MCTP 通讯协定、WoL、PXE 远端开机、ISCSI 开机、VLAN 过滤等功能。具备先进的中断处理有助降低 CPU 资源佔用率，可启动 Jumbo Frame 功能有效提升大型封包资料流量，性能表现备受进阶用家推荐。

内建 Intel AX200 Wi-Fi 6 无线网络

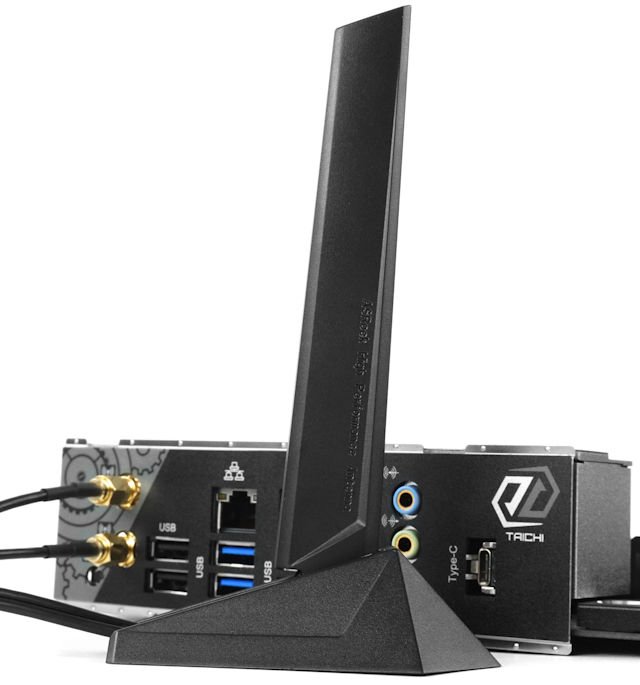

随主机板附连高增益 Wi-Fi 天线

内建全新 Intel「AX200NGW」WiFi 6 无线网络模组，支援全新 802.11ax 双频 2x2 160MHz Wi-Fi 技术，同时向下支援 IEEE 802.11 a/b/g/n/ac 无线网络协定，最高无线连接速度可高达 2.4Gbps，追贴有线网络速度，非常夸张。同时具备 Bluetooth 5.0 支援新一代智能手机及穿戴装置的连结以及智慧家庭、车用物联网等领域，带来更高速、更远传输距离的优势。

3 个 Hyper M.2 + 10 个 SATA 6Gbps

板载 3 组 Hyper M.2 SSD 接口

ASRock「X299 TAICHI CLX」主机板提供了 3 组 M.2 连接埠，其中两组由 CPU LANES 提供，用家需要搭配最新 Cascade Lake-X 系列处理器才有足够 PCIe 通道启用全部接口。插槽支援最高PCIe Gen 3 x 4 速度规格、传输速度可达 32Gbps，但仅 M2_3 相容于 SATA 6Gbps 传输协定的 SSD 产品。M2_1 及 M2_2 支援最长M. Key 2280、M2_3 则支援最长 M.Key 22110 长度规格 SSD 产品，加入全幅面 M.2 SSD 散热器设计，可满足高阶 NVMe SSD 产品对散热的需求。

用上全覆式散热盔甲

此外，主机板提供了 10 组 SATA 6Gbps 连接埠，其中 8 个由 Intel X299 系统晶片提供，支援 Intel Rapid Storage 17 及 Intel Smart Response 技术，支援 RAID 0、1、5、10 运作模式。另外由 ASMedia ASM1061 SATA3 控制晶片提供额外两组 SATA 6Gbps 连接口，储存空间扩充能力不俗。

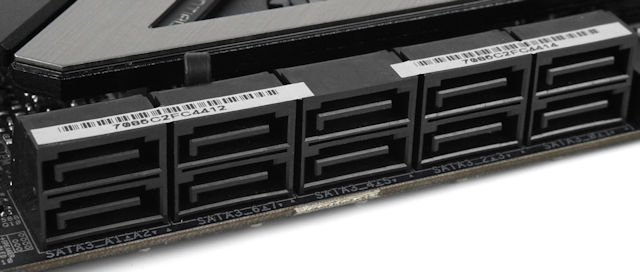

提供 10 个 SATA 6Gbps 连接埠

Purity Sound 4 音效模组

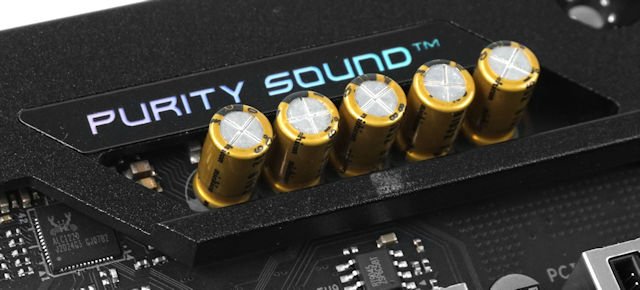

Purity Sound 天籁美声 4 音效模组

音效方面，ASRock「X299 TAICHI CLX」具备 Purity Sound 4 音效模组，採用 Realtek 旗舰级ALC1220 HD Audio Codec 晶片，支援数位 10 声道音效晶片，可提供包括 7.1 声道剧场级环绕音效，加上独立运作的 2 声道前端音效输出，内建两组类比数位转换器 (ADC) ，并支援麦克风的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技术，提升至高达 120dB 讯噪比 (SNR) 音效输出品质 及 113dB 讯噪比的录音品质。

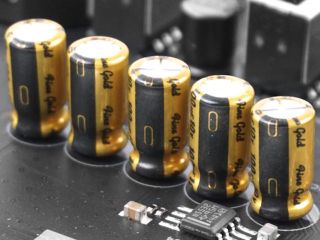

Nichicon Fine Gold 音效电容　 Ti NE5532 耳扩放大器晶片

为提升耳机输出质素加入 Ti NE5532 耳扩放大器晶片，支援高达 600Ω 阻抗耳机、无电容 Direct Drive 技术，音色温暖保真度高，绝对是耳机发烧友必备。配搭高品质 Nichicon Fine Gold 系列音效处理电容，能提升音效解析能力及声音延展扩大效果，为专业游戏玩家带来迫真音响效果。

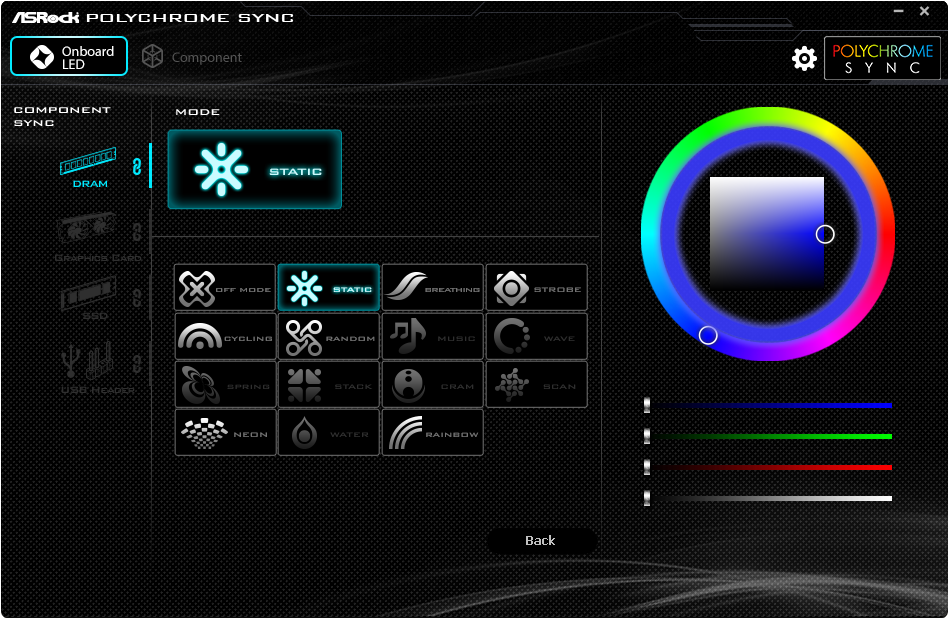

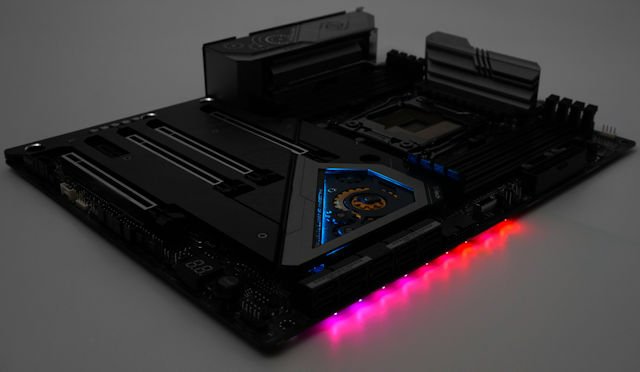

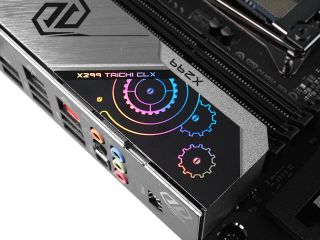

PolyChrome Sync ARGB 灯效

ASRock「X299 TAICHI CLX」分别在主机板右侧及系统晶片组散热器位置加入 ARGB LED 灯珠，支援「Polychrome Sync 」RGB 灯效技术，让玩家打造无违和信仰灯效系统。

PCB 右侧下方设有 RGB 灯粒

此外，主机板提供了 2 组 RGB LED 接口，支援标準 5050 RGB LED 灯条，输出为 12V 3A，同时提供 2 组 WS2812B 可定址 RGB 接口，支援 5V 3A 最多 15W 功率的 LED RGB 灯条，提供更丰富的 RGB 灯光模式，让用家为系统布置更丰富的 RGB 信仰灯光。

ASRock X299 TAICHI CLX 主机板

小编评语︰

ASRock X299 TAICHI CLX 主机板继续承接「太极」系列一贯阴阳相融风格，以高品质用料及高性价比作卖点，採用13 相 60A Dr.MOS 数位供电设计，用上伺服器级合金电容及超耐用 12K 小时日系电容，足够应付全新 Intel Cascade Lake-X 系列处理器最高 18核心、36 线程的 Core i9-10980XE 的功耗需求，有意打造 X299 高效能运算平台的用家值得考虑。
