ASRock 推出全新「 X570 Extreme4」主机板， M.2 散热盔甲、 Polychrome SYNC RGB 信仰灯效，一洗以前土气感觉，全新外观「型爆」登场，高质用料依旧是 ASRock 的招牌卖点，採用 10 相 Super Alloy 数位供电设计、60A Premium 级金属电感及 12K 小时日系黑金电容，主机板内外在美兼顾得宜，识买一定买「Extreme4」!!

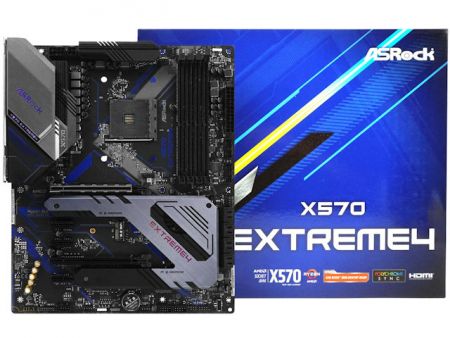

ASRock X570 Extreme4 主机板
ASRock 推出全新「X570 Extreme4」主机板，以高规格用料作卖点，採用 10 相 Super Alloy 数位供电设计，以 Dr.MOS 高度整合 MOSFET 搭配 Premium 级金属电感及日系 12K 黑金电容，完全满足Ryzen 3000系列最高 16 核心处理器的供电需求。记忆体支援 DDR4-4666+ OC，并内建 Intel Gigabit LAN、Purity Sound 4 音效模组及 USB 3.2 Gen2 前置接口，抢攻主流级用家市场。

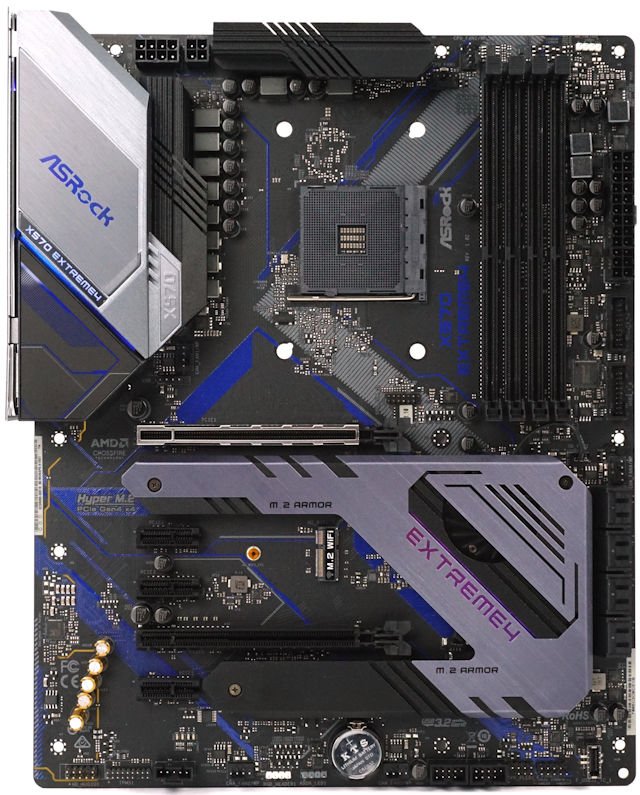

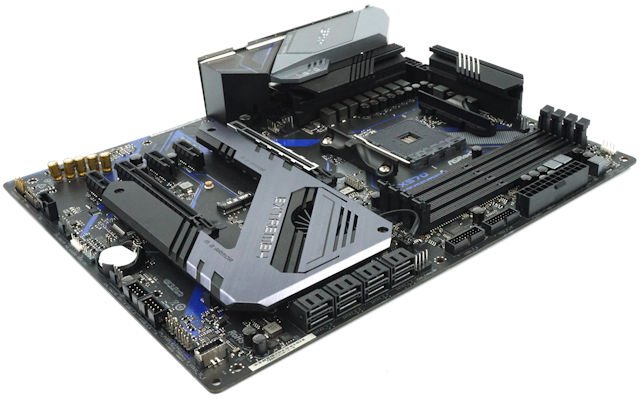

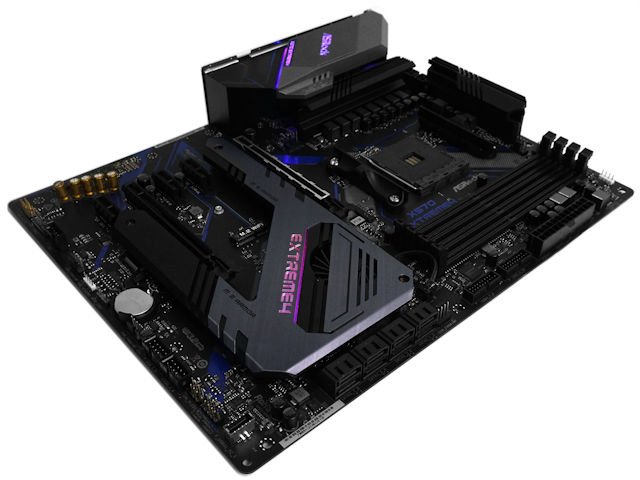

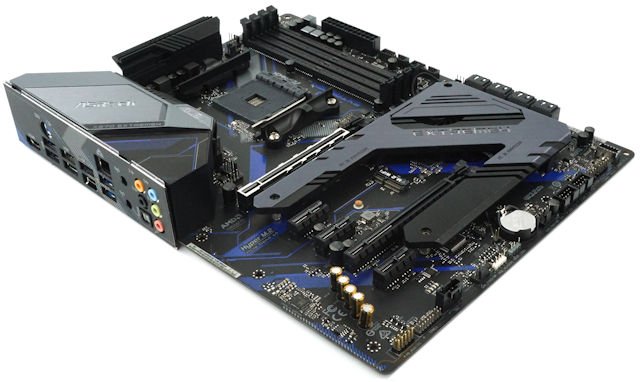

ASRock「X570 Extreme4」主机板採用 ATX Form Factor 规格，尺寸为 30.5cm x 24.4cm，PCB用上炭灰色作主色调并加入靛蓝色的线条作点缀，暗银色的 I/O Cover 与巨型铝合金散热器经过金属拉丝处理，令主机板质感大大提昇，并且加入 Polychrome ARGB LED 灯光效果，在崭新的外观中透出专业稳重的感觉，完全摆脱从前 ASRock 主机板的土气。
支援 Ryzen 3000 处理器

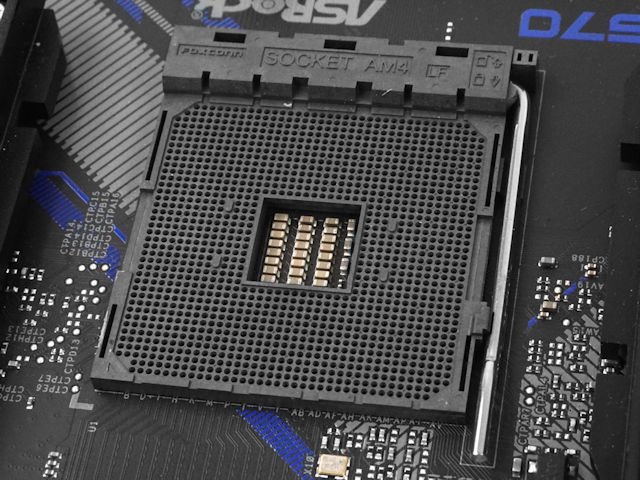

採用 AMD Socket AM4 处理器接口，支援新一代 Ryzen 3000 系列家族以及旧有的 Ryzen 2000 处理器。据 AMD 官方文件指出，Socket AM4 将会一直沿用至少到 2020 年，成为 AMD Desktop 入门至效能级平台的统一接口规格，令 Socket AM4 主机板的生命週期相较长，不会因 CPU 换代而被淘汰。
代号 Matisse、AMD 第三代 Ryzen 处理器正式登场，基于经改良的 Zen 2 微架构，相较上代 Zen+ 微架构性能平均提升 15%、Cache 容量倍增，率先支援 PCIe 4.0 传输技术，优化 DDR4 记忆体控制器，加上 7nm 制程改进令时脉进一步提升，，令处理器运算性能较上代明显提升。
AMD Ryzen 3000 Processor Family
PCIe
Support
全新 AMD X570 系统晶片

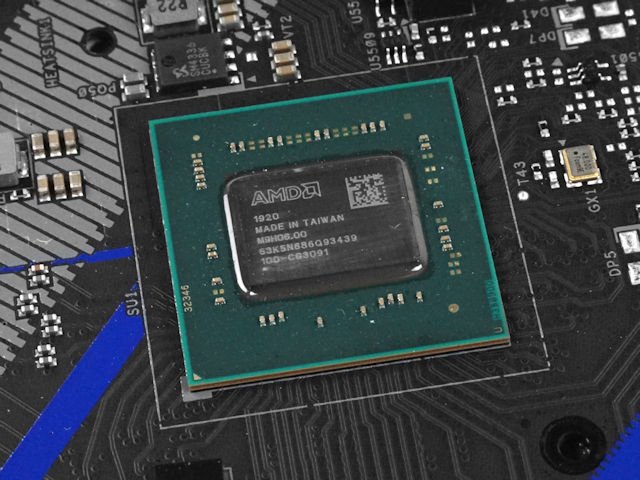

AMD X570 系统晶片
AMD 为配合第三代 Ryzen 处理器发布，同时推出全新 X570 效能级晶片组平台，有别于以往交由 ASMedia 代工设计，X570 实际上是 1 颗採用 14nm 制程的 cIOD 晶片，规格和功能均较上代强大得多，不过晶片 TDP 亦由上代 4.8W 提升至 15W，所以大部分 AMD X570 主机板的晶片组散热器都採用了主动式散热设计。

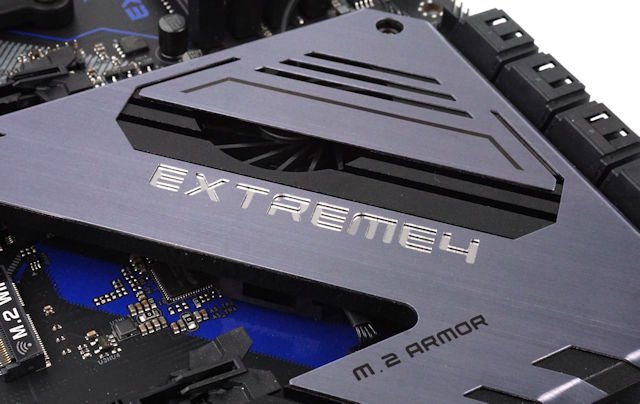

ASRock「X570 Extreme4」就加入了一把 40mm 风扇，採用双滚珠轴承及直流无刷马达，确保风扇稳定耐用，加上透过高导热系数散热贴把晶片组废热传导至大面积 M.2 Armor，增强被动散热效果，保持系统长时间运作的稳定性。

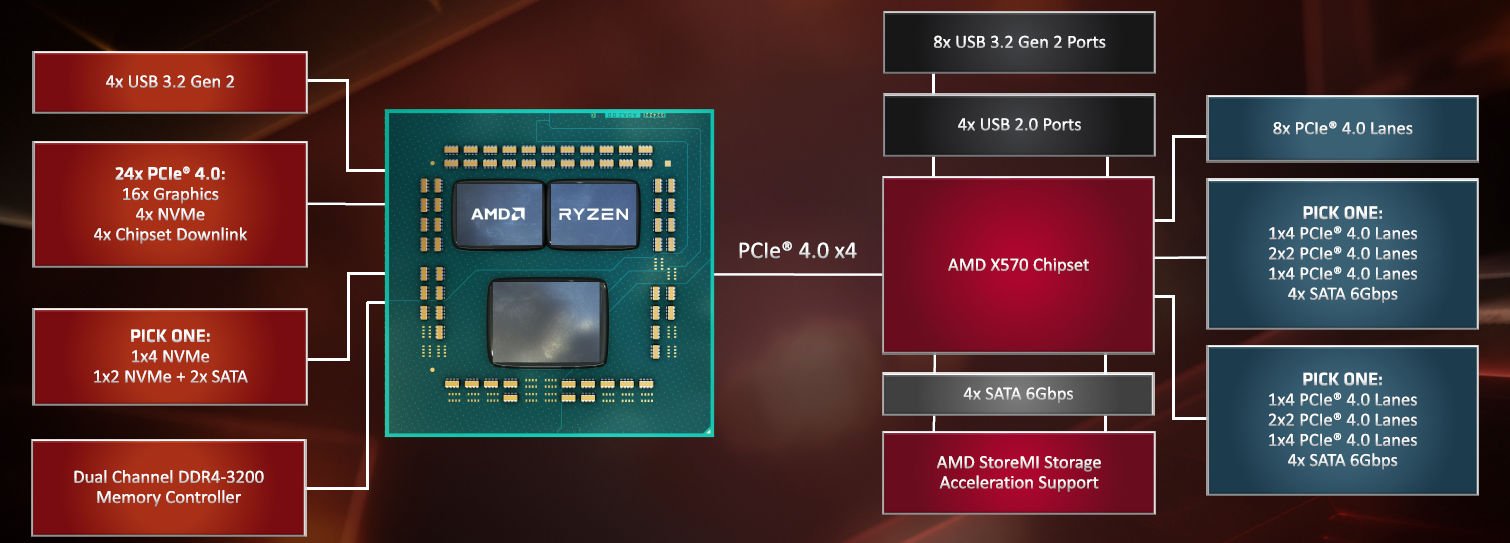

AMD X570 Block Diagram
全新 X570 系统晶片的 I/O 规格相较上代大幅提升，具备 3 组 PCIe 4.0 x4 介面，其中 2 组具备Flexible PCIe 介面功能，可分拆为 2 个 PCIe 4.0 x 2 或 4 个 PCIe 4.0 x 1，亦可以换成 4 个 SATA 6Gbps 储存介面，非常具弹性。
AMD 500 Series Chipset Family
此外，AMD X570 系统晶片内建了 4 个 SATA 6Gbps，令系统晶片最高可支援 12 个 SATA 装置，支援 AMD StoreMI 储存加速技术 ，同时亦内建 8 个 USB 3.2 Gen 2 接口 及 4 个 USB 2.0 介面，晶片规格相当强劲。
支援最高 DDR4-4666+ OC

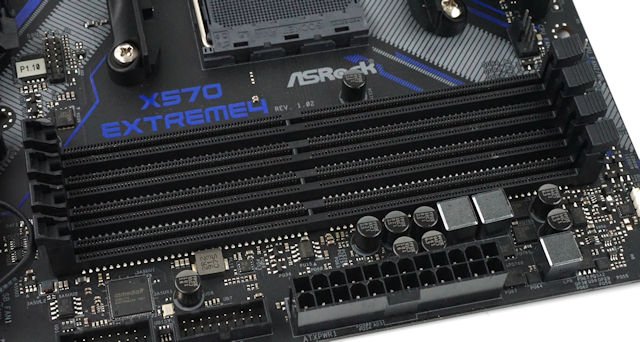

记忆体方面，「X570 Extreme4」主机板拥有 4 组 DDR4 DIMM 扩充槽，支援 Dual Channel 双通道记忆体技术、 2 DIMM per Channel 配置，可配置 un-buffered 、 non-ECC 及 ECC 记忆体模组，支援 ECC 侦错技术，系统记忆体最大容量为 128GB ，同时记忆体相容性亦有明显改善，更加入全新 2:1 Ratio 除频令超频能力大幅提升。

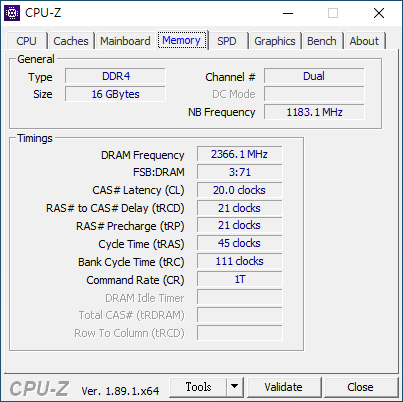

为提升记忆体超频能力，ASRock 採用 15μ 黄金接点插槽，能降低磨损及氧化情况并提供更优秀的电气性，加上新一代 Ryzen 3000 系列的记忆体控制器相较上代大有改善，ASRock「X570 Extreme4」主机板官方规格支援最高 DDR4-4666+ OC，测试採用 Corsair Dominator Platinum RGB 4266Mhz CL19 8GB x 2 记忆体，手动调较至更进取的工作电压及放鬆延迟值后能够超频至 DDR4-4666 并通过负载测试，记忆体超频能力令人满意。

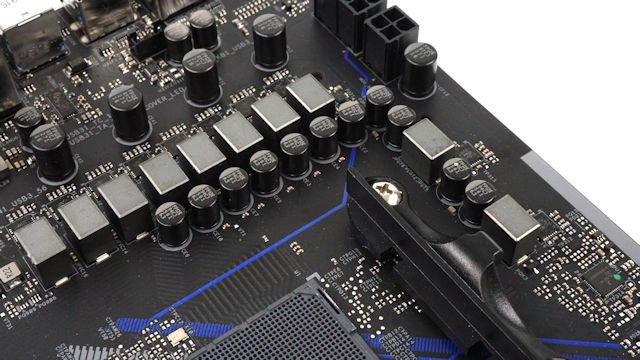

10 相 Super Alloy 数位供电
为满足进阶玩家进行超频时对供电模组带来的额外负载，ASRock「X570 Extreme4」採用 10 相 Super Alloy数位供电设计，其中 8 相位独立处理 CPU vCore 供电、 2 相位为 SoC 供电，配搭铝合金 VRM 散热器，每相供电平均分摊 CPU vCore 电流负载，降低每一相数的温度、提升寿命。

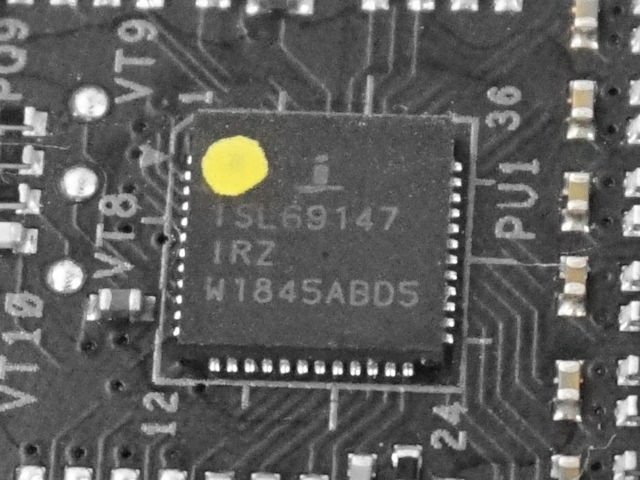

Renesas Intersil ISL69147 IR 数位电源控制器

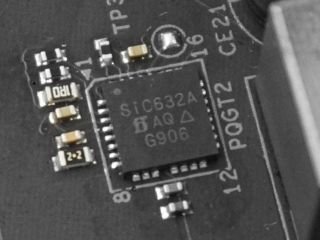

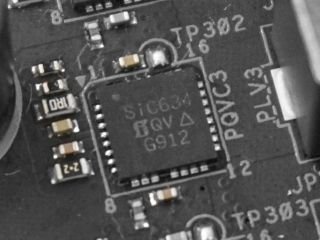

Vishay SiC634 (左) / Vishay SiC632A (右)
採用 Renesas Intersil ISL69147 IR 数位电源控制器，具备 Smart Power Stage 技术能独立监控、最佳化每一相电源，达到比以往更有效率、更精準的电源调控，配搭 8 颗 Vishay SiC634 Dr.MOS 晶片负责 CPU供电部分，并由 2 颗 VishaySiC632AVRPower 集成 PowerStage 负责 SOC 供电，两者皆内建第 4 代 TrenchFET 技术能準确能有效降低开关及传导的损耗，每相能够承受 50A 的电流通过、最大支援 500A CPU 电流负载。

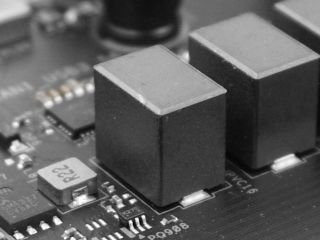

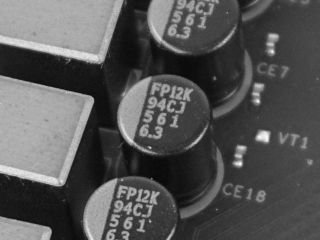

60A Premium 级金属电感 (左) / 日系 Nichicon 12K 小时电容 (右)
使用 60A Premium 级高效电感，相较于传统电感大幅提高能够承受的饱和电流，改善主机板的 VCore 电压供应的稳定性。除音效模组外，全板受的饱和电流，改善主机板的 VCore 电压供应的稳定性。除音效模组外，全板皆採用顶级规格的日系 Nichicon 12K 820uF 与 100uF 聚合物电容 ，在 105ºC 的极端环境下能至少具备 1.2 万小时使用寿命，相较市面上不少效能级主机板仅採用 5K 或 10K 电容更胜一筹。
15μ 镀金绘图接口

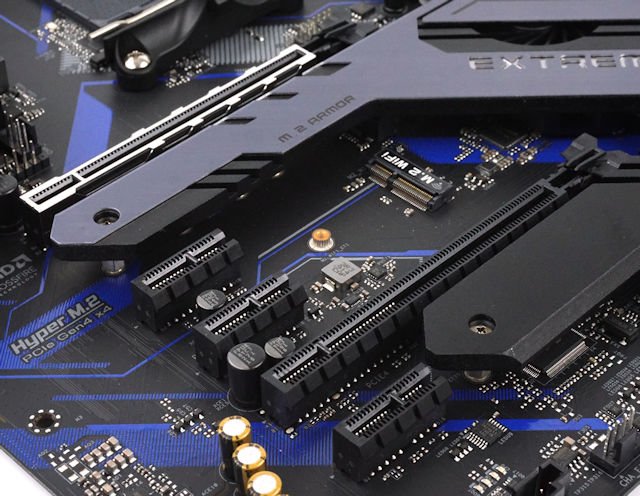

主机板提供 2 组 PCIe x16 扩充槽，当中 PCIE1及PCIE4 由 CPU LANES提供，分别提供 PCIe 4.0 x16 及 PCIe 4.0 x4 速度配置，两组绘图卡接口最高支援 NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 绘图卡协同加速配置。另外亦透过 X570 晶片组提供 3 组 PCIe x1 插槽，採用开放式尾部设计，方便用家使用视讯撷取卡及音效卡等週边。
在 PCIE1 绘图接口中皆有加入「 Steel Slot 」全包覆式不鏽钢加固以及焊接点强化，能避免因施力不当或绘图卡过重对 PCIe 插槽的损害，相较传统 PCIe 接口其横向强度提升了 1.7x ，纵向强度则提升 3.2x，并採用 15μ 镀金触点技术，减少金属氧化情况，大幅度延长接口耐久度。
PCIe Slot Configurations

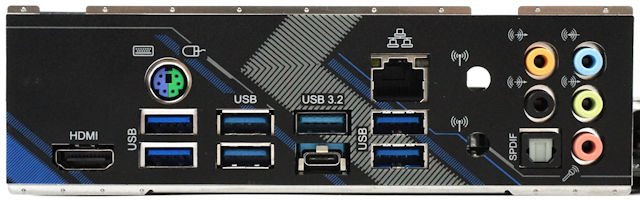

Pre-Install I/O Shield
ASRock「X570 Extreme4」加入了全新设计的弹性化预装 I/O 档板，具有一定弹性，可以完美解决不同机箱之间存在的公差问题，不需要像以往一样蛮力硬锁螺丝，既简化了使用者的安装步骤，亦强化了防尘效果，十分贴心。

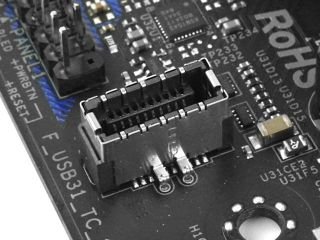

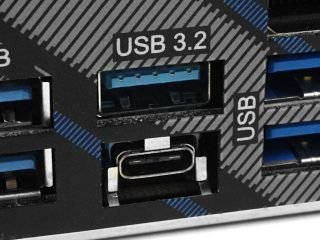

显示输出方面，主机板拥有一组 HDMI 2.0 连接埠，配合内置 AMD Radeon Vega 绘图核心的 Ryzen APU 能支援最高4096 x 2160 @ 60Hz 解析度的影像输出。透过全新 AMD X570 系统晶片组提供 2 组 USB 3.1 Gen2 连接埠，支援最高 10Gbps 传输速度及 6 组 USB 3.1 Gen 1 5Gbps 接头，另外亦额外提供 1 组 USB 3.1 Gen 2 10Gbps 前置接口，连接性非常完善。
Gigabit Ethernet

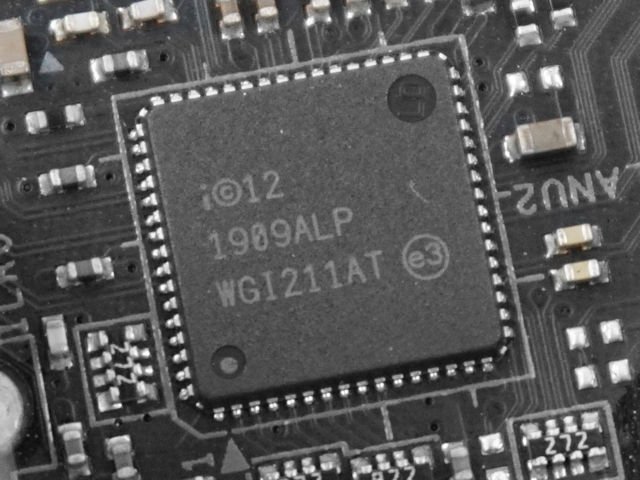

有线网络连接方面， ASROCK 「X570 Extreme4」採用 INTEL i211AT Gigabit Ethernet 晶片，支援 Wake-On-LAN 、 PXE 功能，其先进的中断处理有助低降 CPU 资源佔用率，支援 Jumbo Frame 功能有效提升大型封包资料流量，性能表现备受游戏玩家推荐，备有防雷撃 / 防 ESD 静电设计避免硬体受损。

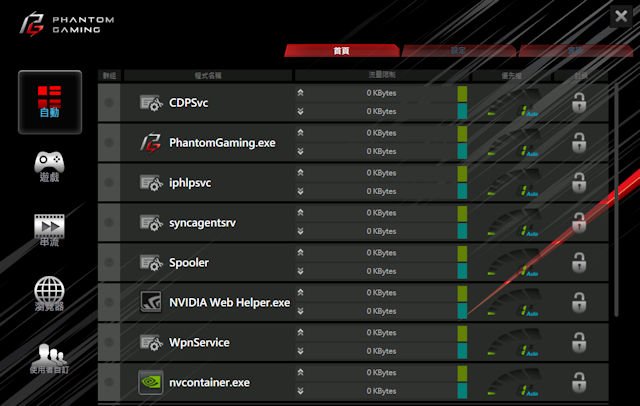

ASRock 提供 Phantom Gaming 网络优化引擎，能够为线上游戏提供即时处理高优先级的程式封包，自动检测并将游戏流量优先处理，以实现更低延迟的游戏体验。

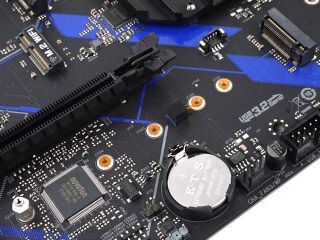

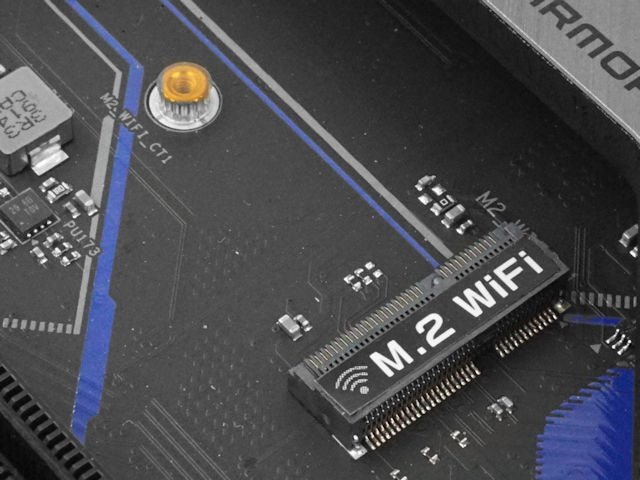

虽然主机板并未预载 WiFi 及 蓝芽模组，却提供了一个 M.2 WiFi 接口，供用家自行安装最长 Key E 2230 规格的无线网络模组，相当贴心。
2 组 M.2 介面 + 8 个 SATA 3
主机板提供了 2 组 M.2 连接埠，两条插槽皆最高支援 PCIe Gen 4 x 4 速度规格，最高传输速度可达 64 Gbps，但仅 M2_2 相容于 SATA 6Gbps 传输协定的 SSD 产品。

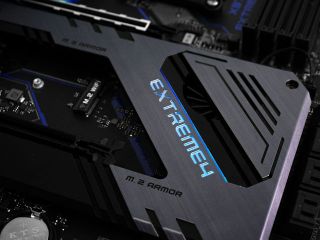

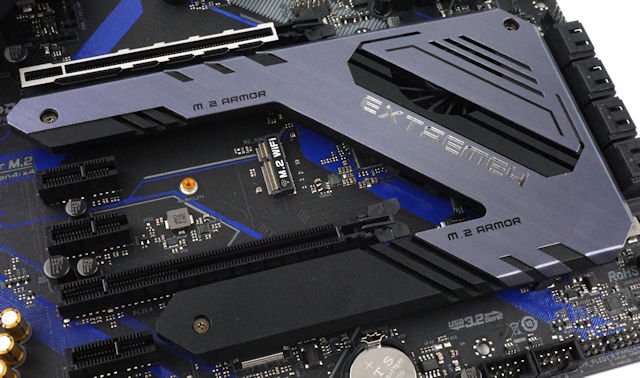

M2_1 连接埠支援最长 M. Key 2280 规格，M2_2 则支援最长 M. Key 22110，加入 M.2 Armor 散热盔甲设计，可满足高阶 PCIe SSD 产品对散热的需求。

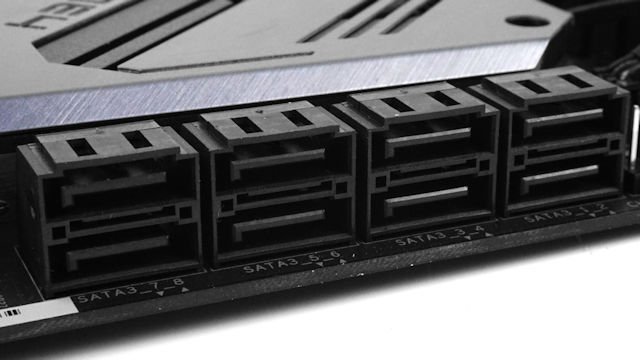

此外，主机板设有 8 组由 AMD X570 系统晶片组提供的 SATA 6Gbps 连接埠，支援以 RAID 0、RAID 1 及 RAID 10 模式运作。
Purity Sound 4音效模组

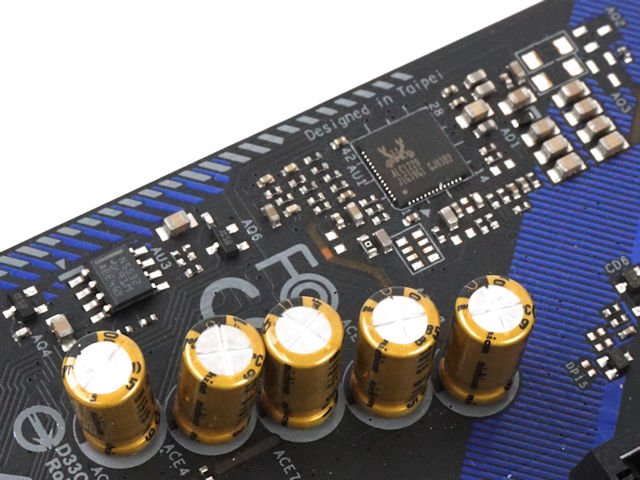

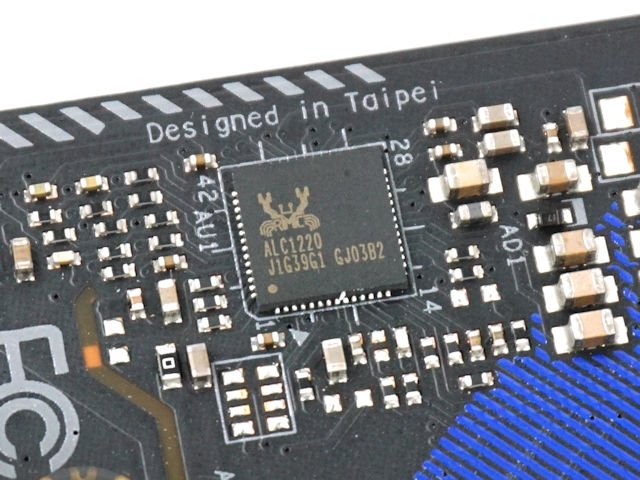

音效方面，ASRock「X570 Extreme4」具备 Purity Sound 4 音效模组，採用 Realtek 顶级 ALC1220 Codec 晶片，支援数位 10 声道音效晶片，可提供包括 7.1 声道剧场级环绕音效，加上独立运作的 2 声道前端音效输出，内建两组类比数位转换器 (ADC) ，并支援麦克风的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技术，提升至高达 120dB 讯噪比 (SNR) 音效输出品质 及 113dB 讯噪比的录音品质。

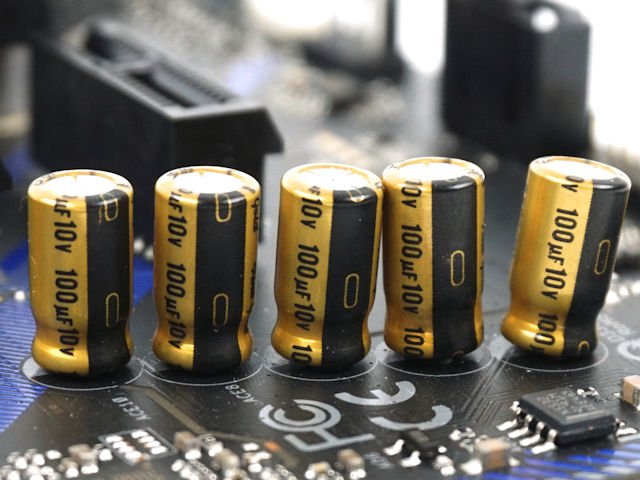

为提升耳机输出质素加入 Ti NE5532 耳扩放大器晶片，支持高达 600Ω 阻抗耳机、无电容 Direct Drive 技术，音色温暖保真度高，绝对是耳机发烧友必备。配搭高品质 Nichicon Fine Gold 系列音效处理电容，能提升音效解析能力及声音延展扩大效果，为专业游戏玩家带来迫真音响效果。
支援 Polychrome Sync RGB 灯效

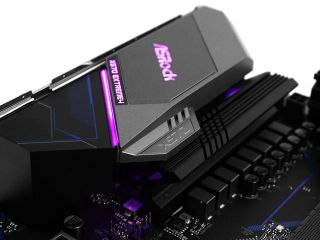

ASRock「X570 Extreme4」分别在主机板的 I/O Shield 及系统晶片组散热器位置加入 ARGB LED 灯粒，支援「Polychrome Sync RGB」灯效技术，为玩家带来型格炫目的信仰灯效。

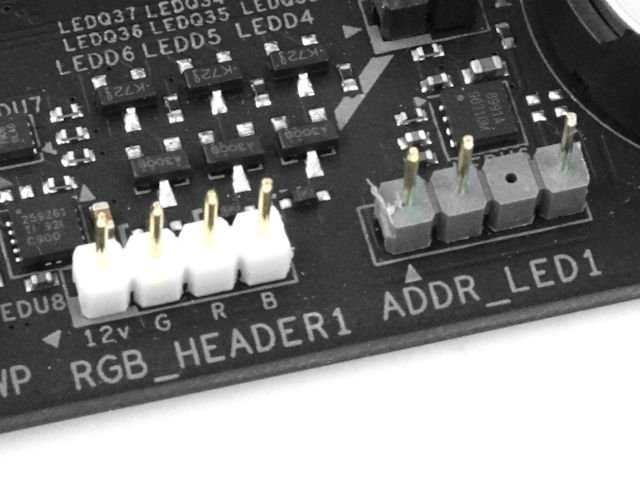

此外，主机板提供了 1 组 RGB LED 接口，支援标準 5050 RGB LED 灯条，输出为 12V 3A、36 W，同时提供 1 组 WS2812B 可定址 RGB 接口，支援 5V 3A 最高 15W 功率的 LED RGB 灯条，让用家为系统布置更丰富的 RGB 信仰灯光。
ASRock X570 Extreme4主机板
小编评语︰ 首先要称讚的绝对是 ASRock「X570 Extreme4」主机板在外观设计上有着很大的进步，从前的土气蕩然无存，以拉丝金属盔甲配合炫目的 Polychrome Sync RGB 灯效，质感更上一层楼。当然，高规格的用料亦是 ASRock 主机板的卖点之一，即使是主流型号仍以 Dr.MOS 晶片配合 Premium 级金属电感及 12K 小时日系电容打造 10相 Super Alloy 供电模组，能够承受高达 500A CPU 电流，有意「入坑」X570 平台的用家不容错过。
