针对媒体创作及工作站市场，ASROCK 推出全新「X570 CREATOR」主机板抢攻高阶专业用家，平实僕素的外观设计却拥有出色的硬体规格，14 相 IR3555 Dr.MOS 数位供电，支援 DDR4-4666+ OC 记忆体速度，具备双 Thunderbolt 3 40Gbps Type-C 传输介面及 AQUANTIA 10Gbps 网络接口，提供丰富的高速连接扩充能力，小编率先拿到全港首片 X570 CREATOR 实物开箱，为大家揭开这片高端妖板的神秘面纱。

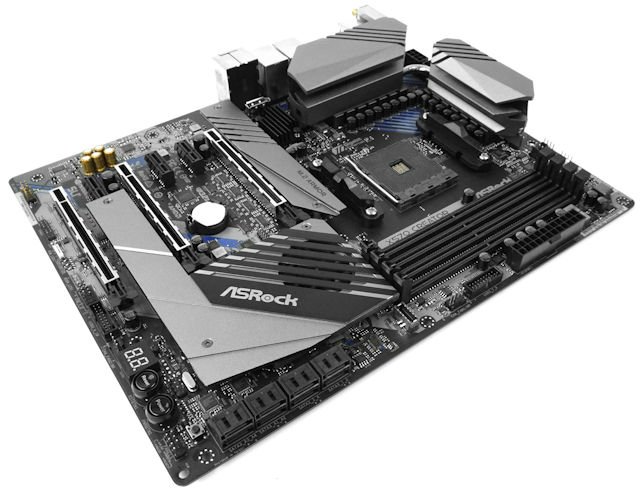

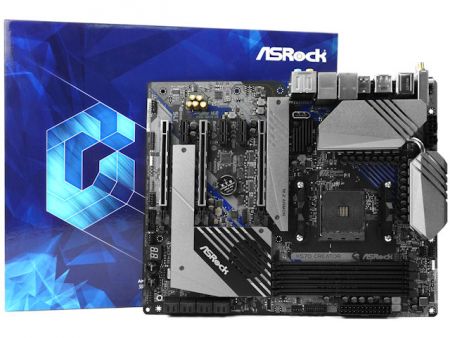

ASROCK X570 CREATOR 主机板
为针对影音内容创作者等专业範畴的高阶用家，ASROCK 推出全新「X570 CREATOR」主机板，加入两组 Thunderbolt 3 Type-C 多功能接口、10GbE 网络卡及 Wi-Fi 6 无线网络模组，亦是 ASROCK 首度大胆地在 AMD 主机板上加入 Intel Thunderbolt 3 技术，能够把数据传输、影像输出及高速充电结合至单一接口中，让专业用家连接高速外置储存装置及外置绘图卡，提供符合设计及商务工作的全方位解决方案。

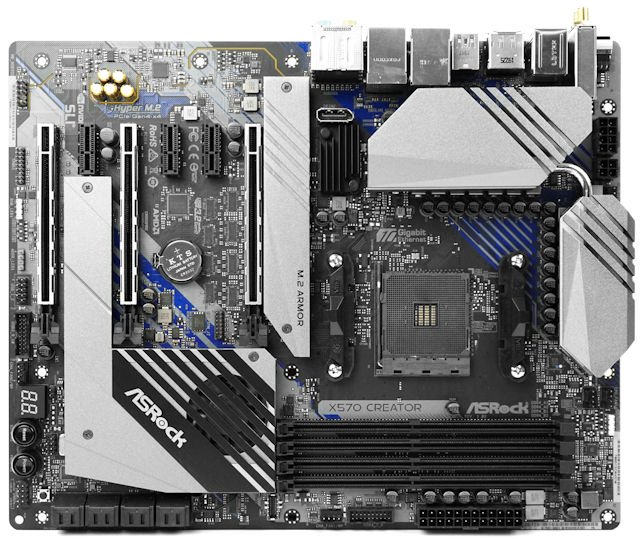

ASROCK「X570 CREATOR」主机板採用 ATX Form Factor 设计，尺寸为 30.5cm x 24.4cm，以浅灰色作为 PCB 主色调配合蓝色线条作点缀，针对专业应用并没有花巧的外观及电竞主机板必备的 RGB 灯效，趋向平实典雅路线，加入设有导热管的巨型 VRM 金属散热器及 I/O Armor，满足 VRM 供电与 X570 系统晶片组的散热需要，务求以「内在美」打动影音内容创作者等的专业向客群。
支援第三代 Ryzen 处理器
ASROCK「X570 CREATOR」採用 AMD Socket AM4 处理器接口，支援新一代 Ryzen 3000 系列家族以及旧有的 Ryzen 2000 处理器。据 AMD 官方文件指出，Socket AM4 将会一直沿用至少到 2020 年，成为 AMD Desktop 入门至效能级平台的统一接口规格，令 Socket AM4 主机板的生命週期相较长，不会因 CPU 换代而被淘汰。

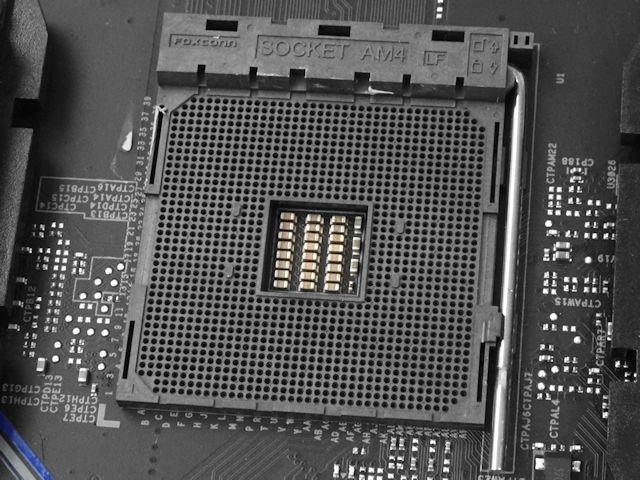

Socket AM4 处理器接口
代号 Matisse、AMD 第三代 Ryzen 处理器正式登场，基于经改良的 Zen 2 微架构，相较上代 Zen+ 微架构性能平均提升 15%、Cache 容量倍增，率先支援 PCIe 4.0 传输技术，优化 DDR4 记忆体控制器，加上 7nm 制程改进令时脉进一步提高，令处理器运算性能较上代明显提升。
AMD Ryzen 3000 Processor Family
PCIe
Support
新一代 AMD X570 晶片组

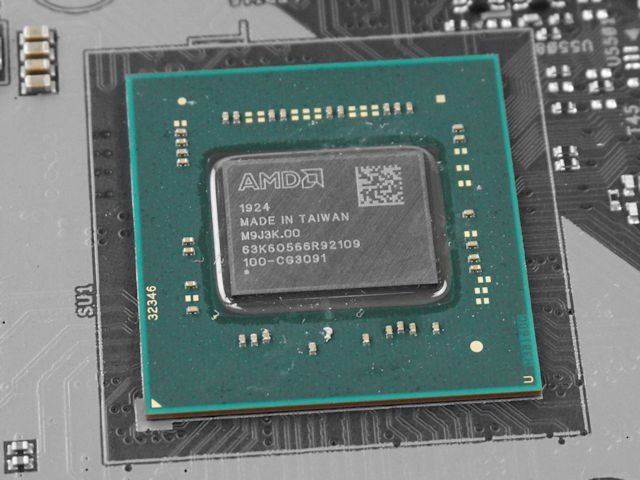

AMD X570 系统晶片
AMD 为配合第三代 Ryzen 处理器发布，同时推出全新 X570 效能级晶片组平台，有别于以往交由 ASMedia 代工设计，X570 实际上是 1 颗採用 14nm 制程的 cIOD 晶片，规格和功能均较上代强大得多，不过晶片 TDP 亦由上代 4.8W 提升至 15W，所以大部分 AMD X570 主机板的晶片组散热器都採用了主动式散热设计。

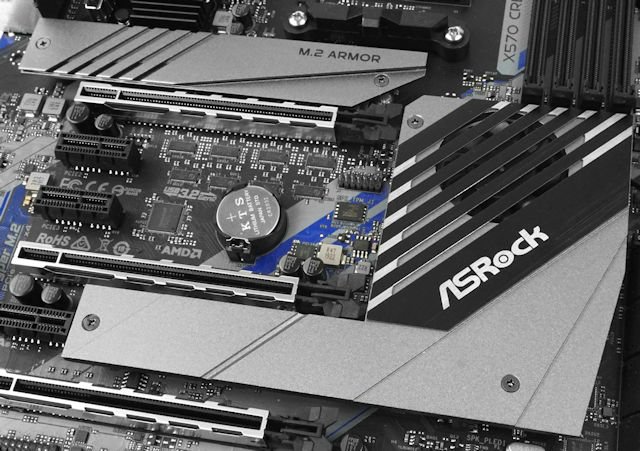

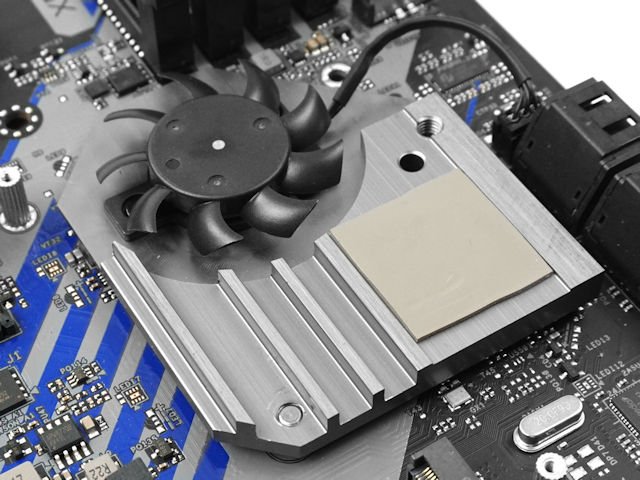

ASROCK「X570 CREATOR」就加入了一把 36.8mm 风扇，採用超耐久 EBR 轴承，拥有超过 50,000 小时耐用度，转速可达到 5000RPM，提供高达 4.92 CFM 风流量，加上透过高导热系数散热贴把晶片组废热传导至较大面积的 M.2 Armor，增强被动散热效果，确保系统在长时间运作仍能保持稳定性。

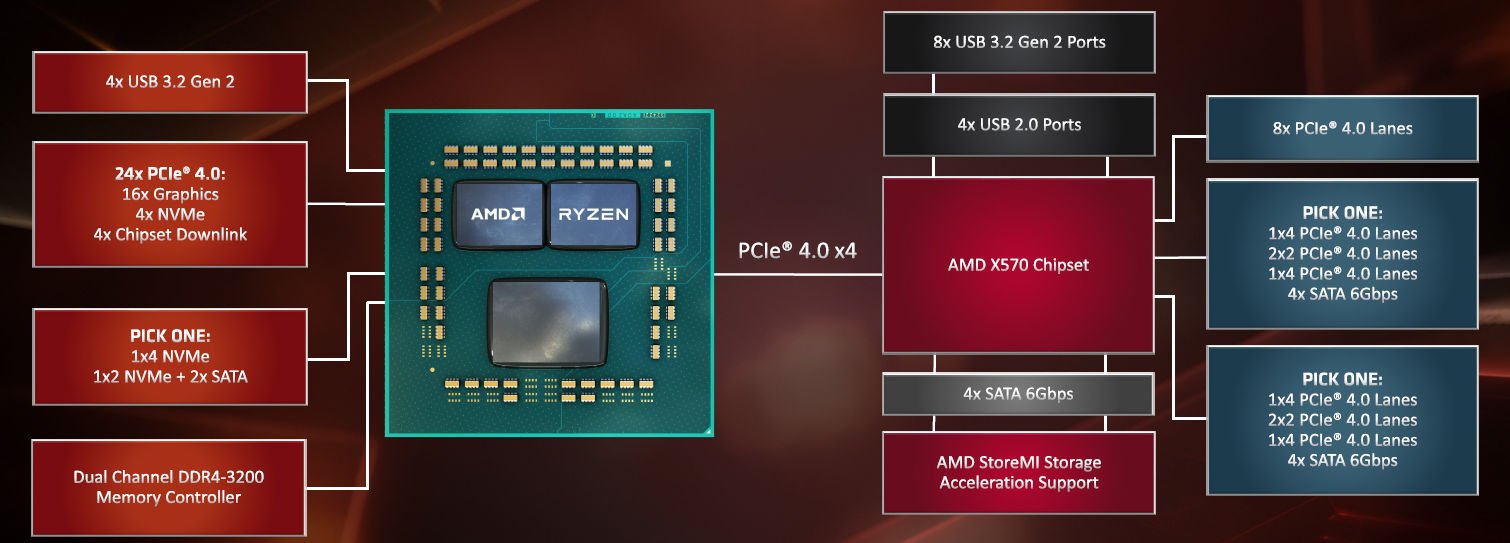

AMD X570 Block Diagram
全新 X570 系统晶片的 I/O 规格相较上代大幅提升，具备 3 组 PCIe 4.0 x4 介面，其中 2 组具备Flexible PCIe 介面功能，可分拆为 2 个 PCIe 4.0 x 2 或 4 个 PCIe 4.0 x 1，亦可以换成 4 个 SATA 6Gbps 储存介面，非常具弹性。
AMD 500 Series Chipset Family
此外，AMD X570 系统晶片内建了 4 个 SATA 6Gbps，令系统晶片最高可支援 12 个 SATA 装置，支援 AMD StoreMI 储存加速技术 ，同时亦内建 8 个 USB 3.2 Gen 2 接口及 4 个 USB 2.0 介面，晶片规格相当强劲。
支援 DDR4-4666+ OC
记忆体方面，ASROCK「X570 CREATOR」主机板拥有 2 组 DDR4 DIMM 扩充槽，支援 Dual Channel 双通道记忆体技术、 2 DIMM per Channel 配置，可配置 un-buffered、non-ECC 及 ECC 记忆体模组，支援 ECC 侦错技术，系统记忆体最大容量为 64GB ，同时记忆体相容性亦有明显改善，更加入全新 2:1 Ratio 除频令超频能力大幅提升。

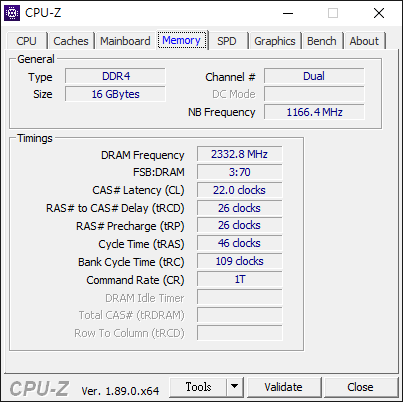

为提升记忆体超频能力，ASROCK 採用15μ 黄金接点插槽，能降低磨损及氧化情况，并用上 2OZ 铜 PCB 以提供更优秀的电气性，加上新一代 Ryzen 3000 系列的记忆体控制器相较上代大有改善，「X570 CREATOR」主机板官方规格支援最高 DDR4-4666+ OC，测试採用 Corsair Dominator Platinum RGB 4266Mhz CL19 8GB x 2 记忆体，稍为增加工作电压及放鬆延迟值后稳定超频至 DDR4-4666 并完成负载测试，记忆体超频能力令人满意。

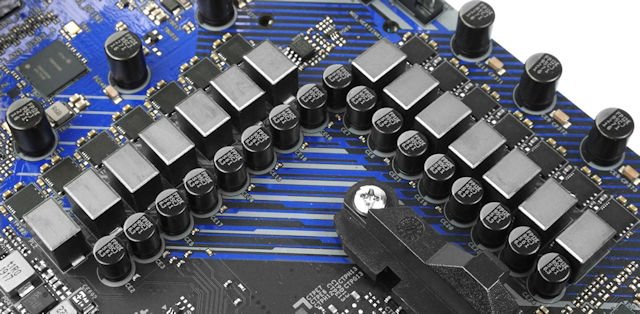

14 相 Super Alloy 数位供电
为满足影片内容创作者经常需要 Full-Load 处理器所有核心用作影片后製及输出的额外负载要求，ASROCK「X570 CREATOR」採用 14 相 Super Alloy 数位供电设计，其中 12 相位独立负责 CPU vCore 供电、 2 相位为 SoC 供电，搭配铝合金 VRM 散热器，每相供电平均分摊 CPU vCore 电流负载，降低每一相数的温度、提升寿命，避免系统因过热或不稳定而突然关机导致心血作品档案损毁的憾事发生。

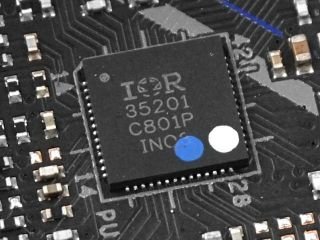

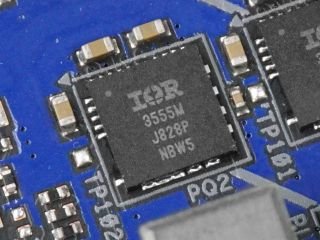

Infineon IR35201 VRM 控制器(左)/ IR3555 Dr.MOS 晶片 (右)
採用 IR 35201 数位 PWM 控制晶片，提供高精确度及高效率的供电控制，具备 IR Efficiency Shaping Technology 技术，自动分析并计算如何分配每相供电工作以达到最佳的负载效率，配搭 14 颗 IR3555 Dr.MOS 晶片，内建第 4 代 TrenchFET 技术能準确能有效降低开关及传导的损耗，每相能承受高达 60A 的电流通过，最大支援 720A CPU 及 120A SOC 电流负载。

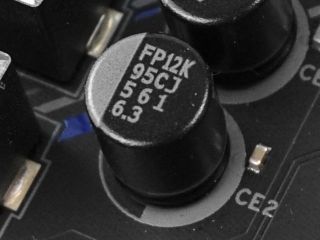

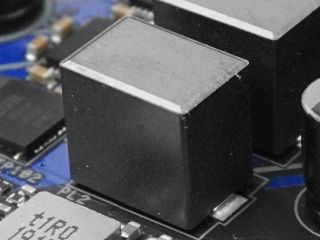

60A Premium 级金属电感 (左) / 日系 Nichicon 12K 小时电容 (右)
使用 60A Premium 级高效电感，有着更高的磁性及热阻抗，相较于传统电感大幅提高可以承受的饱和电流，改善主机板的 VCore 电压供应的稳定性。除音效模组外，全板皆採用顶级规格的日系 Nichicon 12K 820uF 与 100uF 聚合物电容 ，在 105ºC 的极端环境下能至少具备 1.2 万小时使用寿命，相较市面上不少效能级主机板仅採用 5K 或 10K 电容更胜一筹。
15μ 镀金绘图接口

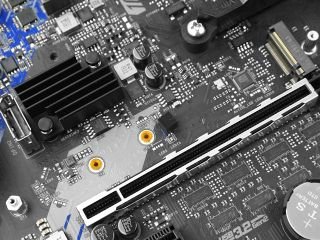

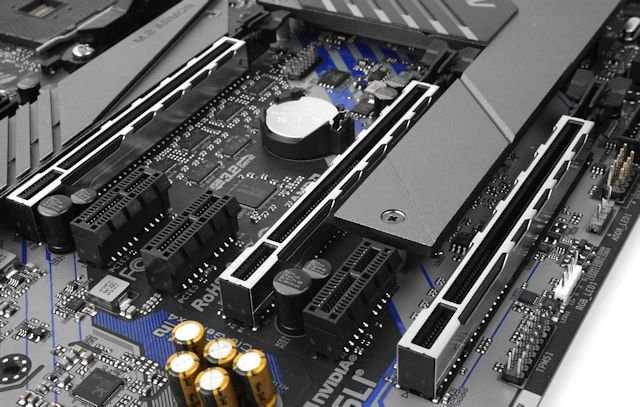

ASROCK「X570 CREATOR」主机板共提供 3 组 PCIe x16 扩充槽，当中 PCIE1 及 PCIE4 由 CPU LANES 提供，可组成一组 PCIe 4.0 x16 或两组 PCIe 4.0 x8 配置，而 PCIE6 则由 X570 晶片组提供，提供 PCIe 4.0 x4 的速度。3 组绘图卡接口最高支援 NVIDIA NVLink dual cards、NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 绘图卡协同加速配置。另外，X570 亦提供三条 PCIe x1 插槽，方便用家使用视讯撷取卡及音效卡等週边。
全部的 PCIe x 16 绘图接口中皆有加入「 Steel Slot 」全包覆式不鏽钢加固以及焊接点强化，能避免因施力不当或绘图卡过重对 PCIe 插槽的损害，相较传统 PCIe 接口其横向强度提升了 1.7x ，纵向强度则提升 3.2x，并在主要的 PCIE1 插槽中採用 15μ 镀金触点技术，减少金属氧化情况，大幅度延长接口耐久度。
PCIe Slot Configurations
DR.Debug LED
针对部分玩家喜爱使用开放式机箱甚至「裸机」，主机板加入实体「POWER」开机键及「RESET」重新开机键，并设有 Debug LED 指示灯显示系统启动的自我检测码，当系统无法启动时能提供 Dr. Debug代码，用家能得悉哪部份出现问题并进行故障排解。
双 Thunderbolt 3 接口
ASROCK「X570 CREATOR」主机板其中一个重要卖点是加入 Intel JHL7540 Thunderbolt 3 「Titan Ridge」晶片，提供两组 Thunderbolt 3Type-C 介面，同时支援 Thunderbolt 3 40Gbps 及 USB 3.1 Gen2 10Gbps 传输协定，可以用作连接高速外置储存装置及外置绘图卡用途。

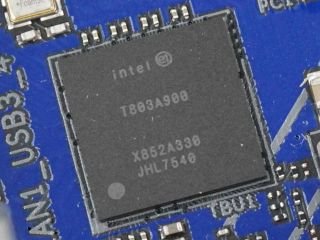

Intel JHL7540 TB3晶片 (左) / ThunderboltType-C 接口 (右)
支援 Thunderbolt 3 传输协定最高频宽可达 40Gbps，同时亦兼容 USB 3.1 传输协定、速度可达 10Gbps，连接 Thunderbolt 装置时能透过菊链式串接最多 6 个外接装置，并支援 DisplayPort 1.4 传输协定用作显示输出，提供 4 组 HBR3 线路，支援两组 4096 x 2160 @ 60Hz 影像输出。
DisplayPort 1.4 输入?!

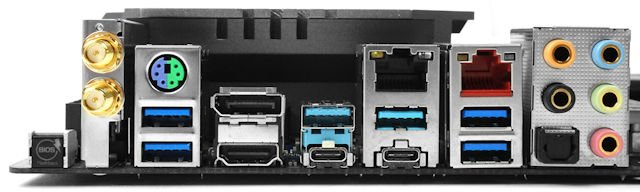

在 ASROCK「X570 CREATOR」的后置 I/O 面板上会看到 HDMI 及 DisplayPort 连接埠，但当你以为它们都是显示输出，可以支援双屏幕输出的话，便大错特错了。其实只有其中的 HDMI 2.0 介面能支援 4096 x 2160 @ 60Hz 显示输出，那个 DisplayPort 1.4 介面却是显示输入介面，可以把绘图卡输出接上，便能透过 Thunderbolt 3 Type-C 接口作出独显输出，连接 USB Type-C 接口显示器。

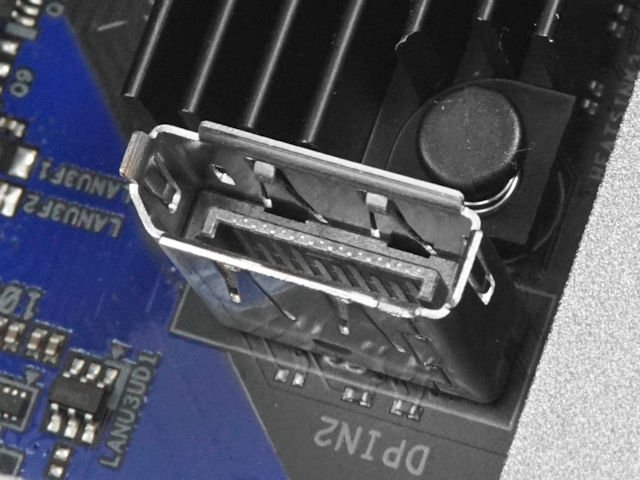

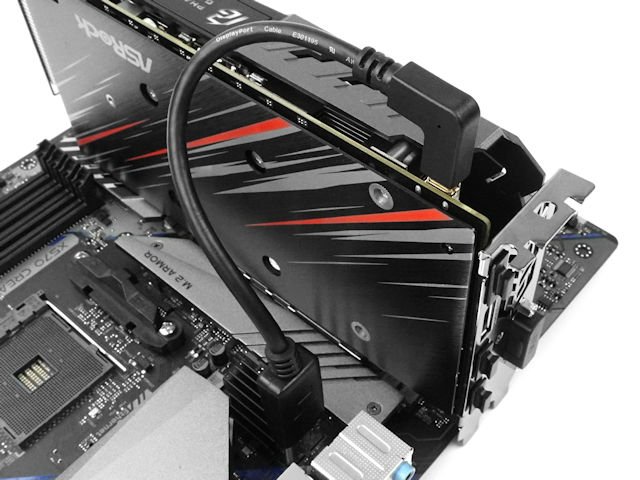

ASROCK「X570 CREATOR」亦在主机板上 PCIE1 绘图卡插槽附近提供另一个 DisplayPort 1.4 输入接口，能够搭配拥有内置 Mini-DisplayPort 接口的 ASROCK 绘图卡，例如 ASROCK「Phantom Gaming U Radeon RX 590 8G OC」，直接在主机内接上附连的 Mini-DisplayPort to DisplayPort 线材，便能令 Thunderbolt 3Type-C 接口带有显示输出功能，更为美观方便。

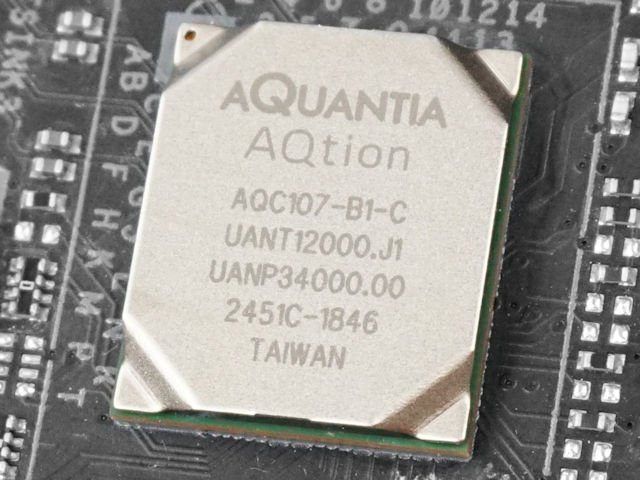

10G Aquantia AQC107 网络晶片
网络发展越来越快，10G 将会成为网路服务的新趋势，传统的 Gigabit Ethernet LAN 已经不能满足高阶用家的需求，ASROCK「X570 CREATOR」就内建了Aquantia AQC107 网络晶片，提供一组 10GbE LAN RJ45 接头，为需要极速网络连接的进阶使用者、内容创作者及传输 4K 影片串流等，提供高速低延迟的网络体验，同时向下兼容 5GbE、2.5GbE、1GbE 及 100Mbps Ethernet。

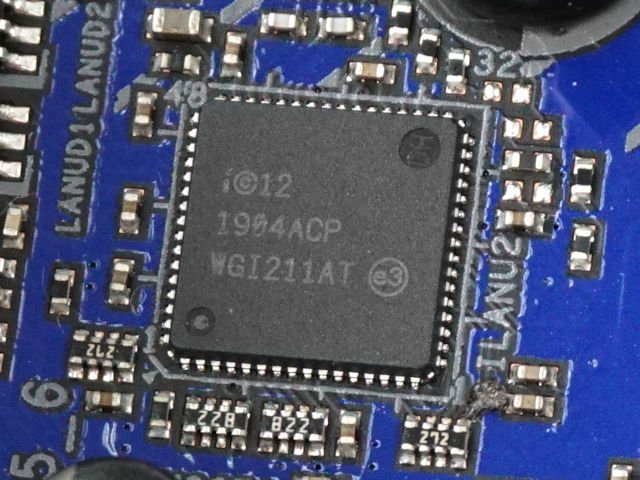

Intel i211AT Gigabit Ethernet 晶片
同时透过 Intel i211AT Gigabit Ethernet PHY 网络晶片，额外提供一组 RJ45 Gigabit 网络连接埠，用上 Anti-surge LanGuard 设计及讯号耦合技术加上优质贴片元件，能确保连线的可靠及高传输量，加入静电保护与 EDS 突波防謢元件，相较传统 Ethernet 接口的静电耐受性提升 1.9 倍，突波防护能力提升 1.3 倍。
Wi-Fi 6 无线网络模组

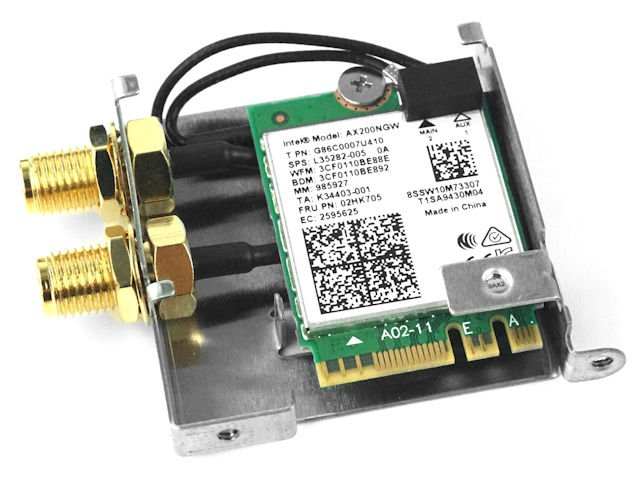

Intel AX200NGW WiFi 6 无线网络
内建全新 Intel「AX200NGW」WiFi 6 无线网络模组，支援全新 802.11ax 双频 2x2 160MHz Wi-Fi 技术，同时向下支援 IEEE 802.11 a/b/g/n/ac 无线网络协定，最高无线连接速度可高达 2.4Gbps，追贴有线网络速度，非常夸张。同时具备 Bluetooth 5.0 支援新一代智能手机及穿戴装置的连结以及智慧家庭、车用物联网等领域，带来更高速、更远传输距离的优势。

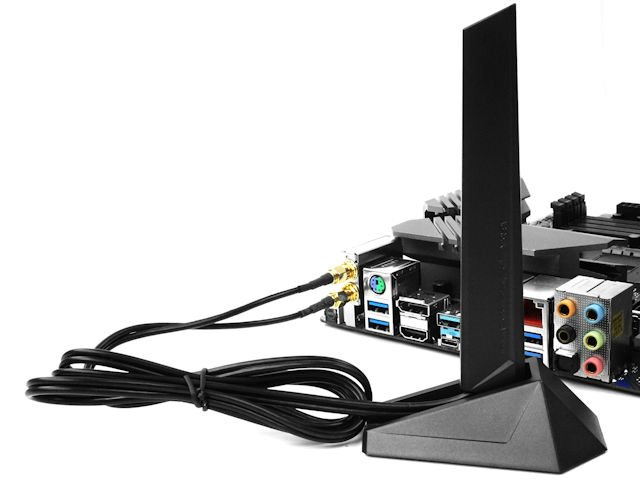

随主机板附连高增益 Wi-Fi 天线
2 组 M.2 介面 + 8 个 SATA 3
主机板提供了 2 组 M.2 连接埠，两条插槽皆最高支援 PCIe Gen 4 x 4 速度规格，最高传输速度可达 64 Gbps，但仅 M2_2 相容于 SATA 6Gbps 传输协定的 SSD 产品。
M2_1 及 M2_2 皆支援最长 M. Key 22110，加入 M.2 Armor 散热盔甲设计，可满足高阶 PCIe SSD 产品对散热的需求。

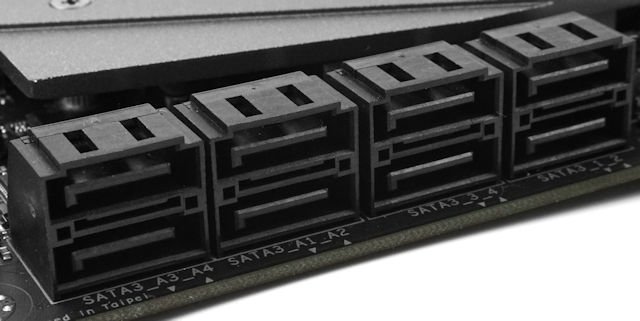

此外，主机板设有 4 组 SATA3 6Gbps 连接埠，支援以 RAID 0、RAID 1 及 RAID 10 模式运作，另外由 ASMedia ASM1061 提供额外 4 组 SATA3 连接埠，全部接口皆支援 AMD StoreMI 磁碟加速技术。
Purity Sound 4 音效模组

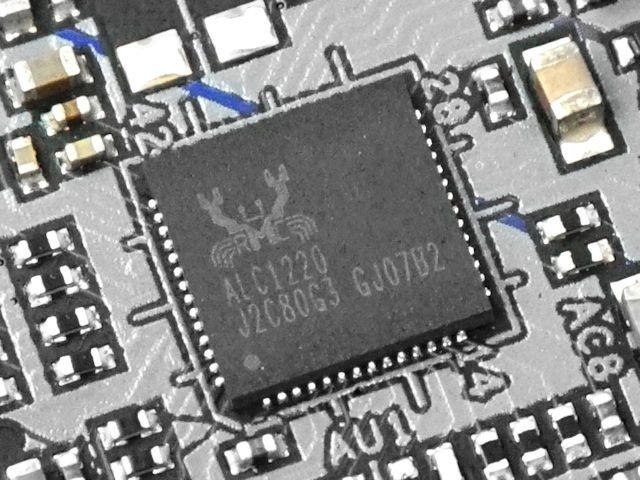

Realtek ALC1220 Codec 晶片
音效方面，ASROCK「X570 CREATOR」具备 Purity Sound 4 音效模组，採用 Realtek 顶级 ALC1220 Codec 晶片，支援数位 10 声道音效晶片，可提供包括 7.1 声道剧场级环绕音效，加上独立运作的 2 声道前端音效输出，内建两组类比数位转换器 (ADC) ，并支援麦克风的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技术，提升至高达 120dB 讯噪比 (SNR) 音效输出品质及 113dB 讯噪比的录音品质。

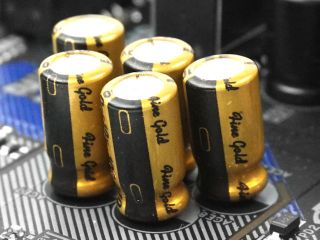

Nichicon Fine Gold 音效电容 (左) / Ti NE5532 耳扩放大器晶片 (右)
为提升耳机输出质素加入 Ti NE5532 耳扩放大器晶片，支援高达 600Ω 阻抗耳机、无电容 Direct Drive 技术，音色温暖保真度高，绝对是耳机发烧友必备。配搭高品质 Nichicon Fine Gold 系列音效处理电容，能提升音效解析能力及声音延展扩大效果，为专业游戏玩家带来迫真音响效果。

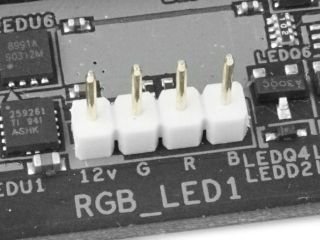

支援 Polychrome Sync RGB 灯效
虽然主机板上并未设有任何信仰灯效，却仍然提供了 1 组 RGB LED 接口，输出为 12V 3A、36 W，以及 1 组可定址 LED 接口，输出为 5V 3A、15W ，支援「PolyChrome RGB Sync」灯效同步技术，让用家自行为系统布置 RGB 灯光效果。
ASROCK X570 CREATOR 主机板
小编评语︰
小编有幸率先取得全港首片 ASROCK「X570 CREATOR」主机板作评测，明显看得出 ASROCK 是看準了 AMD Ryzen 3000 系列处理器将会吸引到影音内容创作者等高阶用家，为满足这部分客群的需求才首度推出「CREATOR」这个型号，并独到地在 AMD 主机板上加入 Intel Thunderbolt 3 技术，配合 Aquantia 10GbE LAN 及 Intel Wi-Fi 6 无线网络模组，为用家带来极速且多样化的週边连接性，加上业界中数一数二的高品质元件用料，需要经常 Full-Load 处理器进行影片后製及输出的 CREATOR 不容错过这片「X570 CREATOR」呀 !!
