ASROCK 针对 AMD 高阶市场推出全新「TRX40 TAICHI」主机板，採用全新 AMD TRX40 系统晶片，支援第三代 AMD Ryzen Threadripper 系列处理器、最高提供 64 核心、128 线程配置，拥有高达 16 相 90A Dr.MOS 数位供电，巨型 VRM 散热器大幅强化散热效果，具备全覆式 M.2、PCH 散热盔甲及铝合金背板设计，配衬「太极」立体齿轮造型，整体质感气派不凡。

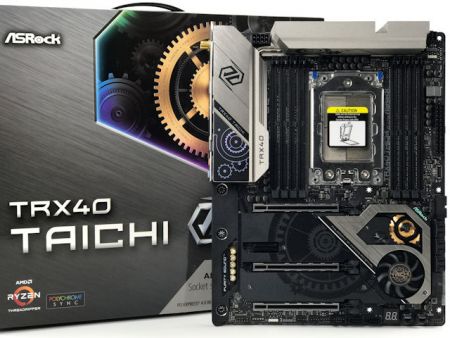

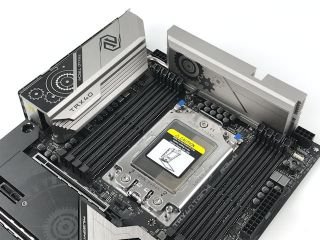

ASROCK TRX40 TAICHI 主机板
ASROCK TRX40 TAICHI 主机板
为迎接 AMD 新一代 Ryzen Threadripper 3000 系列登场，ASROCK 推出全新「TRX40 TAICHI」旗舰级主机板，继承「太极」系列一贯阴阳相融风格，以高规格、足料作为卖点，採用高达 16 相 90A Dr.MOS 数位供电设计，XXL 双风扇 Heatpipe VRM 散热器，一体式铝合金散热盔甲，拥有 2.5G + 1G Dual LAN、Intel Wi-Fi 6 无线网络、Purity Sound 4 音效模组、20Gbps USB 3.2 Gen2x2 接口等週边功能，更附连 Hyper Quad M.2 SSD 扩充卡，玩家们绝对不容错过。
加入立体齿轮造型装饰 双风扇 Heatpipe 铝合金散热器

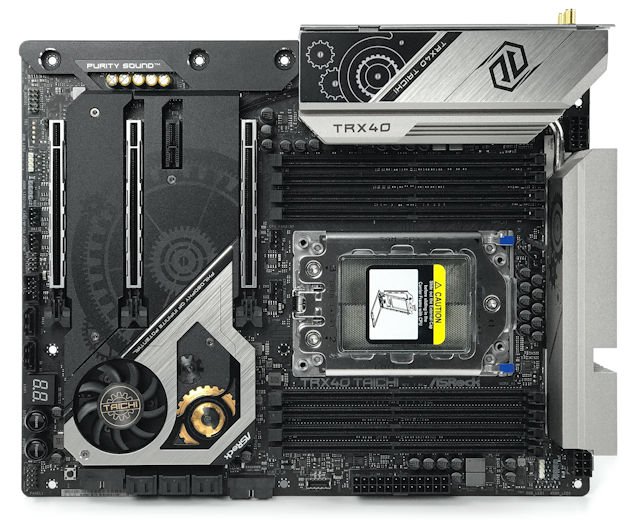

ASROCK「TRX40 TAICHI」主机板採用 ATX Form Factor 设计，尺寸为 30.5cm x 24.4cm，挑选 2oz RTF 铜箔 Low Loss 材料、伺服器级 8 Layers PCB，有效提升电气性与讯体表面，金属银、素黑色的主体配合 PCH 散热器上方的金色齿轮作点缀，帅气十足。

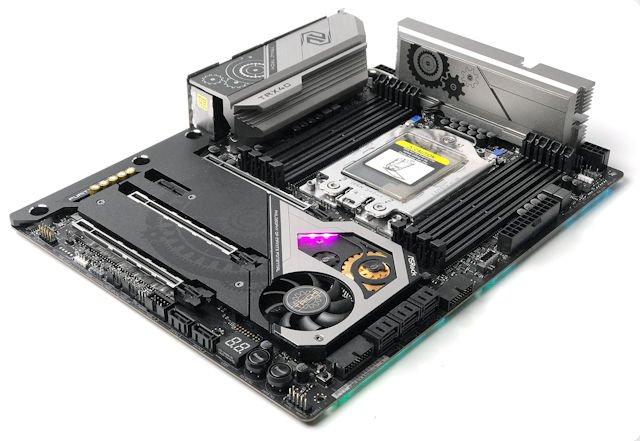

一体式铝合金散热盔甲
具备巨型 VRM 导热管散热器、M.2、PCH 一体式铝合金散热盔甲及黑色铝合金背板，印有巨型 TAICHI 齿轮图案，令产品更具质感及层次感，加上多区域 PolyChrome Sync RGB 灯效，系统晶片散热器与主机板右侧会透出耀眼灯效，信仰十足。

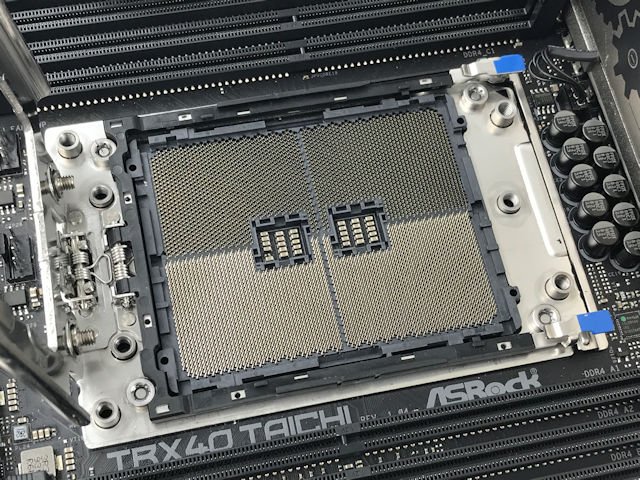

全新 AMD sTRX4 处理器接口
採用 AMD Socket sTRX4 处理器接口，虽然机械结构与旧代 TR4 接口完全相同， 但 4094 个 LGA 引脚中部份的定义作出了修改，因此 Ryzen Threadripper 新旧平台并不相容，全新 Ryzen Threadripper 3000 处理器必需搭配新一代 TRX40 平台， 无法在旧有 X399 主机板上使用，反之亦然。
採用 AMD 全新 sTRX4 接口
由于 AM4 主流级平台已可提供最高 16 核心配置，因此新一代 Ryzen Threadripper 处理器会由 24 核心配置起跳，专注于 1000 美元以上的 High End Desktop 市场，主攻 4K 影像特效制作、专业 3D 绘图及工作站运算应用，由于 Intel 第 10 代 Core-X 处理器最高只有 18 核心，因此 AMD TRX40 平台暂时没有任何竞争对手。
AMD Ryzen Threadripper 3000 Family
代号 Castle Peak、AMD 第三代 Ryzen Threadripper 处理器基于经改良的 Zen 2 微架构，相较上代 Zen+ 微架构性能平均提升 15%、Cache 容量倍增，率先支援 PCIe 4.0 传输技术，优化 DDR4 记忆体控制器，加上 7nm 制程改进令时脉进一步提高，令处理器运算性能较上代明显提升。

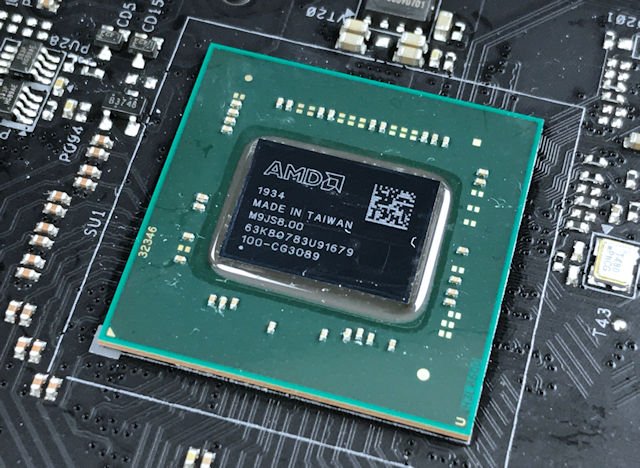

新一代 AMD TRX40 系统晶片
新一代 AMD TRX40 系统晶片
AMD 为配合第三代 Ryzen Threadripper 处理器发布，同时推出全新 TRX40 系统晶片平台，规格和功能均较上代 X399 强大得多，实际上与 X570 是同一颗 cIOD 晶片，分别在于与 CPU 连结 Uplink 速度由 PCIe Gen 4 x4 增至 x8，由于 TRX40 晶片的最高 TDP 为 15W，因此 AMD TRX40 主机板的晶片组散热器都採用了主动式散热设计。
AMD TRX40 Block Diagram
相较上代 X399 系统晶片，AMD TRX40 系统晶片升级至 PCIe Gen 4 速度、更多的 PCIe Lanes 数目外，更具弹性的 PCIe 与 SATA 的 I/O 配置，加入 NVMe RAID 储存加速技术支援，同时内建 8 个 USB 3.2 Gen 2 接口及 4 个 USB 2.0 介面，晶片规格相当强劲。
AMD 3rd Ryzen Chipset Family
整体而言，第三代 Ryzen Threadripper 平台最高提供达 72 个 PCIe Gen 4 Lanes，CPU 与系统晶片之间的宽频提升至 16GB/s 是上代 X399 的 4 倍，整个平台增至最高 12 个 USB 3.2 Gen2、最高 20 个 SATA 6Gbps 连接埠，所有 I/O 的总频宽高达 133GB/s。
支援 Quad Channel、DDR4-4666+ OC
8 个 DDR4 DIMM 插槽，最高支援 256GB 容量
记忆体方面，ASROCK「TRX40 TAICHI」主机板拥有 8 组 DDR4 DIMM 扩充槽，支援 Quad Channel 四通道记忆体技术、 2 DIMM per Channel 配置，可配置 un-buffered、non-ECC 及 ECC 记忆体模组，支援 ECC 侦错技术，系统记忆体最大容量为 256GB，同时记忆体相容性亦有明显改善，更加入全新 2:1 Ratio 除频令超频能力大幅提升。
为提升记忆体超频能力，ASROCK 大幅优化记忆体走线设计，配合 2oz Copper、伺服器级 8 Layers PCB 及 15μ 黄金接点插槽，有效提升线路屏蔽及电气性，令记忆体讯号大幅改善，官方规格最高支援 DDR4-4666+ OC，超频能力相当理想，笔者手上的 Micron E-Die 在 1.5V 轻鬆超上 DDR4-4666。
16 + 2 相 Super Alloy 供电设计

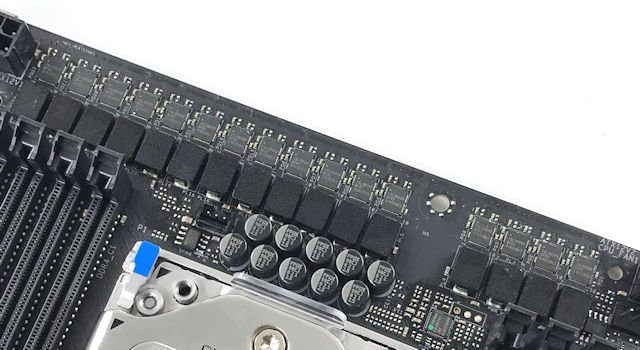

16 相 CPU 供电设计
为满足 AMD 新一代 Ryzen Threadripper 的高负载需求，ASROCK「TRX40 TAICHI」採用 16 + 2 相 Super Alloy 数位供电设计，其中 12 相位独立负责 CPU vCore 供电、 2 相位为 SoC 供电，每相供电平均分摊 CPU vCore 电流负载，降低每一相数的温度、提升寿命，配合 XXL 超大号铝合共散热器、双风扇配合全铜导热管，能更有效地带走 MSOFET 的热量，大大提升系统稳定性及超频能力。

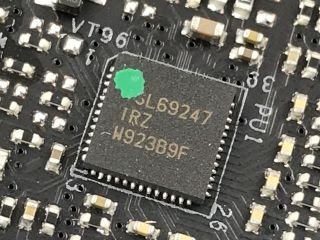

Intersil ISL69247 PWM 控制晶片 Intersil ISL99390 90A DrMOS 晶片
採用 Intersil ISL69247 PWM 控制晶片，配搭 16 颗 Intersil ISL99390 Dr.MOS 晶片，每相能承受高达 90A 的电流通过，最大支援 1440A 电流负载，加入分离式 CPU 电源埠，将 2 组 ATX12V 分别置于主机板两侧，带来更佳的电源传特性。

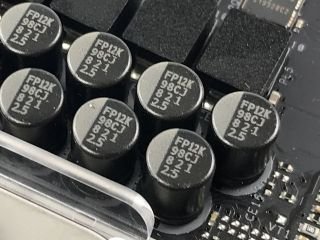

90A 伺服器级高效电感 日系 Nichicon 12,000 小时电容
使用 90A 伺服器级高效电感，有着更高的磁性及热阻抗，相较于传统电感大幅提高可以承受的饱和电流，改善主机板的 VCore 电压供应的稳定性。除音效模组外，全板皆採用顶级规格的日系 Nichicon 12K 820uF 与 100uF 聚合物电容 ，在 105ºC 的极端环境下能至少具备 1.2 万小时使用寿命，相较市面上不少效能级主机板仅採用 5K 或 10K 电容更胜一筹。
双风扇 Heatipipe VRM 散热器
XXL 超大号铝合金散热器
为满足供电模组的散热需求，ASROCK「TRX40 TAICHI」加入了 XXL 超大号铝合金散热器，整个 I/O Cover 均为铝合金提供庞大的热容量，透过 6mm 全铜 Heatipipe 导热管连接，能够有效地带走 MOSFET 的热量，从而提供更好的性能和超频能力。

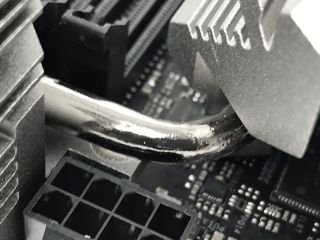

2 组 4cm EBR 轴承风扇 6mm 全铜 Heatpipe 导热管
加入 2 组 4cm EBR 轴承风扇加速带走废热，特别採用寿命更长的 EBR 轴承风扇，与普通油封轴承风扇相比，EBR 轴承使用寿命最长可达 50,000 小时，相当于 5.7 年全速运转、非常耐久。
具备铝合金散热背板
为提升主机板刚性及散热效果，底部特别加入铝合金散热背板，特别在 VRM 模组下方的 PCB 与背板之间，加入高导热系数背板导热垫，可将 PCB 上的废热传递到金属背板，有效地将 PWM 元件温度降低 5%，同时加强 PCB 刚性以免因弯曲而受损。
具备 Dr.Debug LED、外部 BCLK 晶片
针对部分玩家喜爱使用开放式机箱甚至「裸机」，主机板加入实体「POWER」开机键及「RESET」重新开机键，并设有 DR.Debug LED 指示灯显示系统启动的自我检测码，当系统无法启动时能提供 Dr. Debug 代码，用家能得悉哪部份出现问题并进行故障排解。

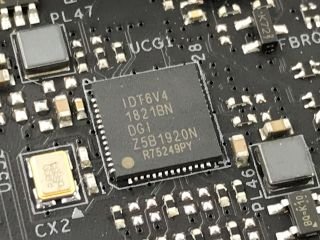

设有 Dr.Debug LED 显示 Hyper BCLK Engine II 晶片
为提升 BCLK 超频能力， ASROCK「 TRX40 TAICHI」主机板额外加入了 Hyper BCLK Engine II 外部基準频率产生晶片，相较採用内部 Clockgen 只能固定运算于 100MHz BCLK，採用外部 Clockgen 能提供更宽广的 BCLK 调整範围及精準的时钟波形， 能仔细微调频率搾出 CPU 最大超频潜力，最高可达至 136+MHz BCLK。
3 组 PCIe Gen 4 绘图接口

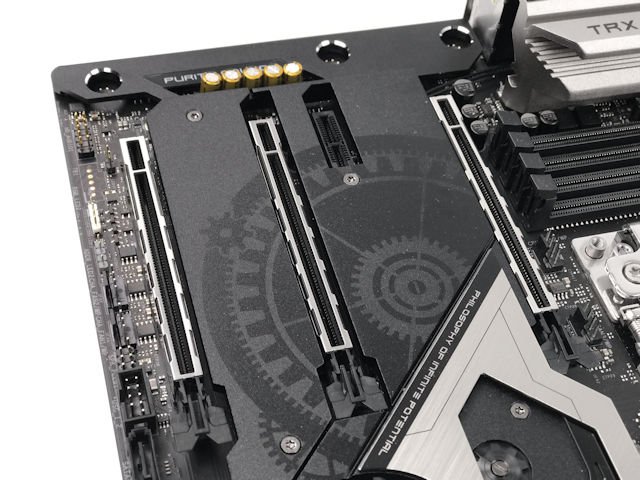

3 组 PCIe Gen4 x16 绘图接口
ASROCK「TRX40 TAICHI」主机板共提供 3 组 PCIe x16 绘图接口，全部均为 Gen 4 x16 由 CPU LANES 提供，最高支援 NVIDIA 3-Way SLI 或 AMD 3-Way CrossFireX 绘图卡协同加速配置，另提供 1 组 PCIe x1 插槽由 TRX40 晶片组提供，方便用家使用视讯撷取卡及音效卡等週边。
PCIe Slot Configurations
全部的 PCIe x 16 绘图接口中皆有加入「 Steel Slot 」全包覆式不鏽钢加固以及焊接点强化，能避免因施力不当或绘图卡过重对 PCIe 插槽的损害，相较传统 PCIe 接口其横向强度提升了 1.7x ，纵向强度则提升 3.2x，并在主要的 PCIE1 插槽中採用 15μ 镀金触点技术，减少金属氧化情况，大幅度延长接口耐久度。
支援 20Gbps USB 3.2 Gen2x2 接口

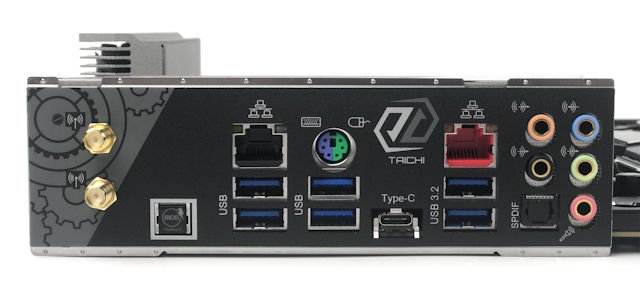

加入预装 I/O 档板设计
ASROCK「TRX40 TAICHI」加入了弹性化预装 I/O 档板，这块档板具有一定弹性，可以完美解决不同机箱之间存在的公差问题，不需要像以往一样蛮力硬锁螺丝，既简化了使用者的安装步骤，亦强化了防尘效果，十分贴心。

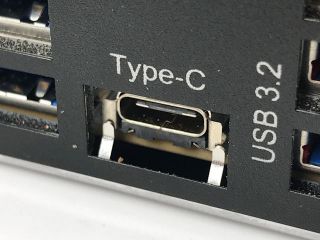

USB-C Gen2x2 20Gbps 连接埠 支援前置 USB-C 3.2 Gen2 连接埠
ASROCK 在「TRX40 TAICHI」主机板中首次加入 USB 3.2 Gen2x2 Type-C 连接埠，能提供最高 20 Gbps 资料传输速度，为未来高速 USB 外置储存装置作好準备。
2.5G + 1G Dual Ethernet 网络连接
为满足游戏玩家网络对网络连接的需求，ASROCK「TRX40 TAICHI」特别加入了 REALTEK RTL8125AG 2.5G 电竞网络晶片，特别针对电竞游戏应用作出最佳化，除了网络速度提升了 2.5X 外，更提供了 Dragon 网络优化引擎，能够为线上游戏提供即时处理高优先级的程式封包，自动检测并将游戏流量优先处理，以实现更低延迟的游戏体验。

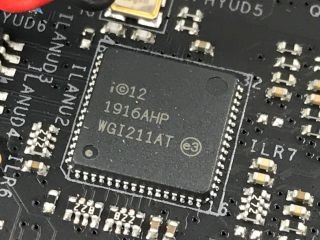

REALTEK RTL8125AG Ethernet 晶片 Intel i211AT Gigabit Ethernet 晶片
另备有 1 颗 Intel i211AT Gigabit Ethernet PHY 网络晶片，额外提供一组 RJ45 Gigabit 网络连接埠，提供伺服器管理功能，支援 MCTP 通讯协定、WoL、PXE 远端开机、ISCSI 开机、VLAN 过滤等功能。具备先进的中断处理有助降低 CPU 资源佔用率，可启动 Jumbo Frame 功能有效提升大型封包资料流量，性能表现备受进阶用家推荐。
内建 Intel AX200 Wi-Fi 6 无线网络

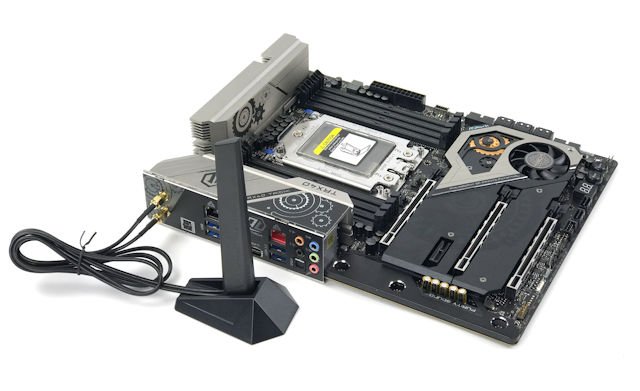

随主机板附连高增益 Wi-Fi 天线
内建全新 Intel「AX200NGW」WiFi 6 无线网络模组，支援全新 802.11ax 双频 2x2 160MHz Wi-Fi 技术，同时向下支援 IEEE 802.11 a/b/g/n/ac 无线网络协定，最高无线连接速度可高达 2.4Gbps，追贴有线网络速度，非常夸张。同时具备 Bluetooth 5.0 支援新一代智能手机及穿戴装置的连结以及智慧家庭、车用物联网等领域，带来更高速、更远传输距离的优势。
2 个 Hyper M.2 + 8 个 SATA 6Gbps

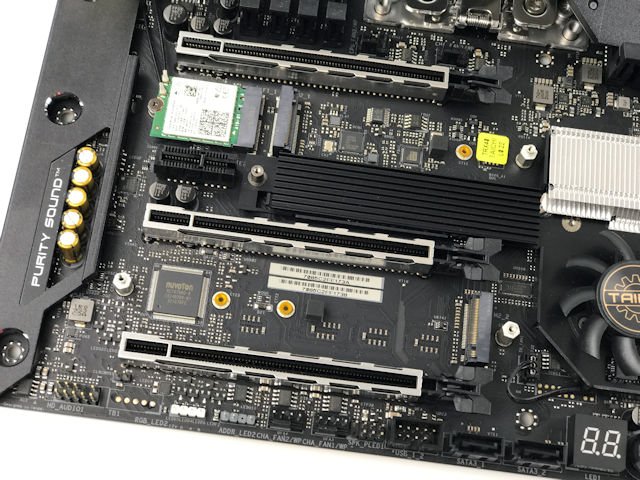

板载 2 组 Hyper M.2 SSD 接口
ASROCK「TRX40 TAICHI」主机板提供了 2 组 M.2 连接埠，皆最高支援 PCIe Gen 4 x 4 速度规格，最高传输速度可达 64Gbps，但仅 M2_2 相容于 SATA 6Gbps 传输协定的 SSD 产品。M2_1 最长支援 M. Key 2280，M2_2 则支援最长 M.Key 22110，主机板的 Full Cover 散热盔甲设计，可满足高阶 PCIe SSD 产品对散热的需求。

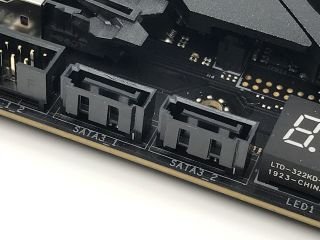

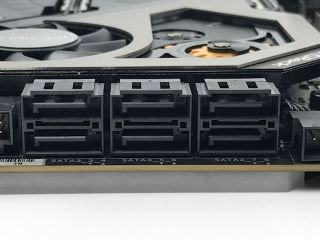

提供 8 个 SATA 6Gbps 连接埠
此外，由 AMD TRX40 晶片组提供 8 组 SATA3 6Gbps 连接埠，具备 RAID 0、RAID 1 及 RAID 10 阵列模式，支援 NCQ、AHCI 及 Hot Plug 等功能。

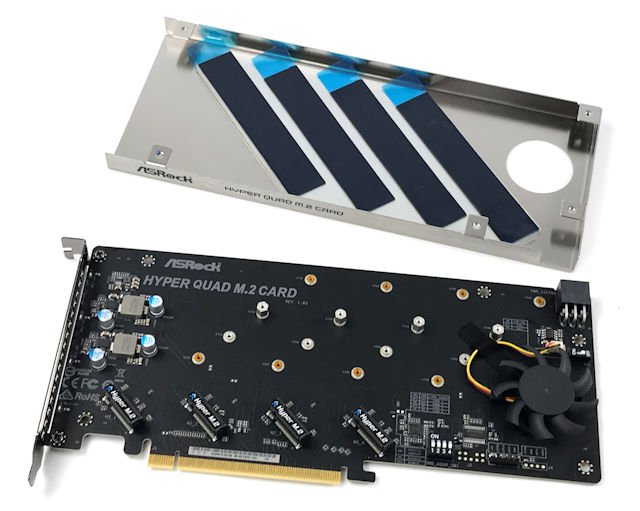

附连 Hyper Quad M.2 SSD 扩充卡

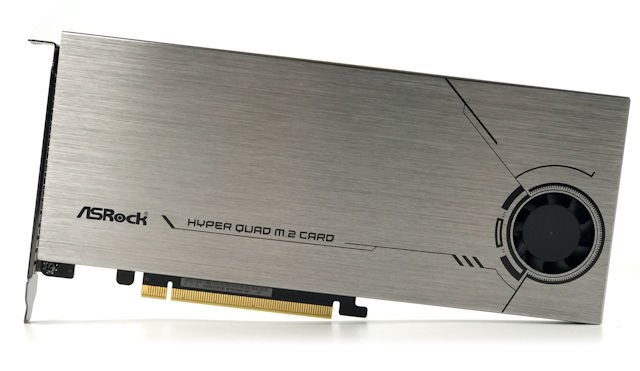

Hyper Quad M.2 SSD 扩充卡

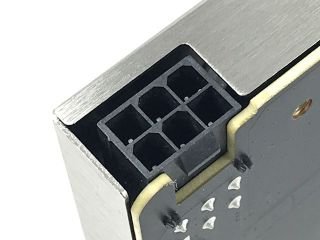

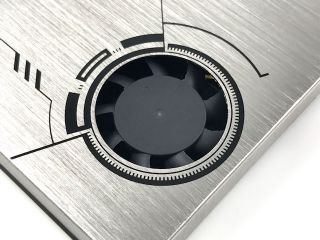

附有 1 组 4cm 散热风扇 需外接 PCIe 6 Pin 供电
主机板上只有 2 组 M.2 不够用吗 ? ASROCK 「TRX40 TAICHI」附连了一张 Hyper Quad M.2 SSD 扩充卡，採用 PCIe Gen 4 x16 介面可额外扩充 4 组 NVMe M.2 SSD，可安装于 PCIE_4 扩充槽上，支援 NVMe SSD 开机及 NVMe RAID RAID 阵列，令系统读写性能突破天际。
为了让高速 NVMe SSD 在全速运作时不会因过热而跌速，Hyper Quad M.2 SSD 扩充卡加入了铝合金散热器，并设有 40mm 风扇作主动式散热，设有全速及半速 2 档风扇转速选择，附连高导热系数背板导热垫，大幅度提升储存装置的稳定性。
Purity Sound 4 音效模组

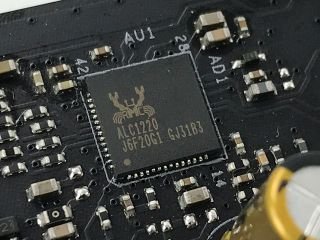

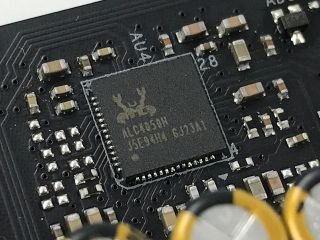

RealtekALC4050H + ALC1220 音效晶片组
音效方面，ASROCK「TRX40 TAICHI」具备 Purity Sound 4 音效模组，由于 Ryzen Threadripper 处理器并没有提 Azalia 音效控制介面，因此需外加 Realtek ALC 4050H USB to I2S 接桥晶片， 採用 Realtek 旗舰级ALC1220 HD Audio Codec 晶片，支援数位 10 声道音效、 7.1 声道剧场级环绕音效，加上独立运作的 2 声道前端音效输出，高达 120dB 讯噪比 (SNR) 音效输出品质及 113dB 讯噪比的录音品质。

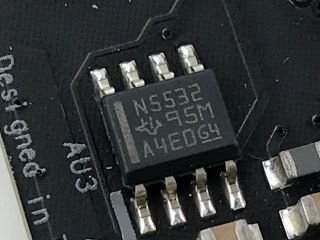

Nichicon Fine Gold 音效电容 Ti NE5532 耳扩放大器晶片
为提升耳机输出质素加入 Ti NE5532 耳扩放大器晶片，支援高达 600Ω 阻抗耳机、无电容 Direct Drive 技术，音色温暖保真度高，绝对是耳机发烧友必备。配搭高品质 Nichicon Fine Gold 系列音效处理电容，能提升音效解析能力及声音延展扩大效果，为专业游戏玩家带来迫真音响效果。
PolyChrome Sync ARGB 灯效

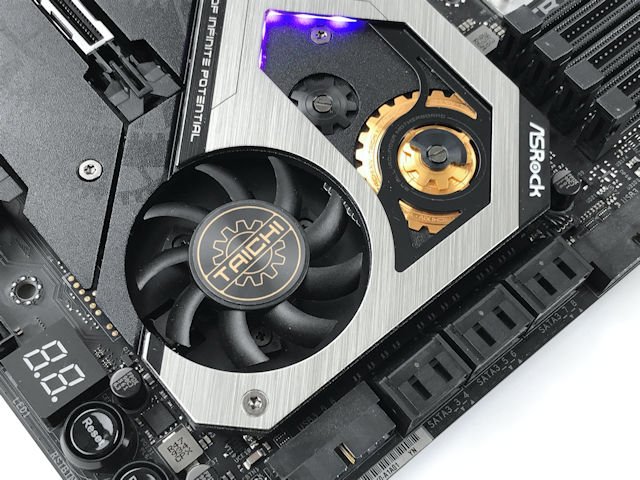

系统晶片组散热器
ASRock「TRX40 TAICHI」在 RGB 灯效方面亦比前代大有改善，分别在主机板右侧及系统晶片组散热器位置加入 ARGB LED 灯珠，同样支援「Polychrome Sync RGB」灯效技术，令整个平台充满色彩夺目的信仰灯效。
PCB 右侧下方设有导光灯条
此外，主机板提供了 2 组 RGB LED 接口，支援标準 5050 RGB LED 灯条，输出为 12V 3A，同时提供 2 组 WS2812B 可定址 RGB 接口，支援 5V 3A 最多 15W 功率的 LED RGB 灯条，提供更丰富的 RGB 灯光模式，让用家为系统布置更丰富的 RGB 信仰灯光。
ASROCK TRX40 TAICHI 主机板
编辑评语︰
ASRock 「TRX40 TAICHI」主机板以高规格、足料作为卖点，顶级 16 相 90A Dr.MOS，数位供电设计，能够承受高达 1440A CPU 电流，即使应付最高 64核心的 Ryzen Threadripper 3990X 处理器相信亦是绰绰有余，有意打造新一代高运算效能平台的用家不容错过。
