GIGABYTE 推出全新「Z490 VISION G」主机板，是专门针对媒体创作者而家，白色 I/O COVER搭配银色散热器，再加上紫色反光镜面作点缀，供电採用 12 + 1 Dr.MOS 设计，第二代 Direct Touch 导热管散热器，支援 2 Way SLI/ Crossfire 多绘图卡加速、 2.5Gbps LAN ，功能齐全、实而不华。
GIGABYTE Z490 VISION G 主机板
GIGABYTE Z490 VISION G 主机板
GIGABYTE 全新推出了创作者 VISION 系列，专为内容创作者而设的并加入到 Z490 主机板裏 ，分别为 Z490 VISION G 及 Z490 VISION D，这次评测的版本为 Z490 VISION G，主机板採用直出式 12 + 1 Dr.MOS 数位供电设计，第二代直触式热导管散热器，支援 Intel 2.5G Ethernet 乙太网路， NVIDIA 2-Way SLI 或 AMD 2-Way CrossFire 绘图卡加速，非常适合一般轻度及中度需求的创作者使用。

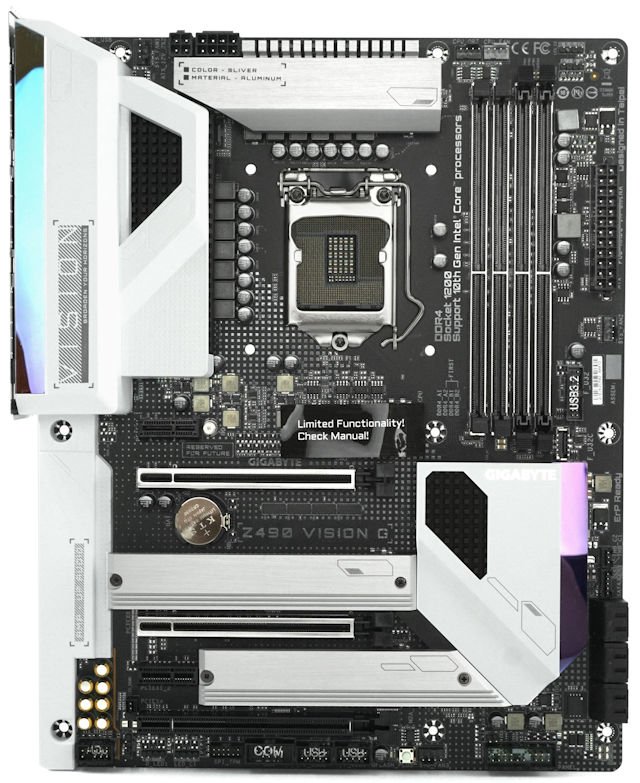

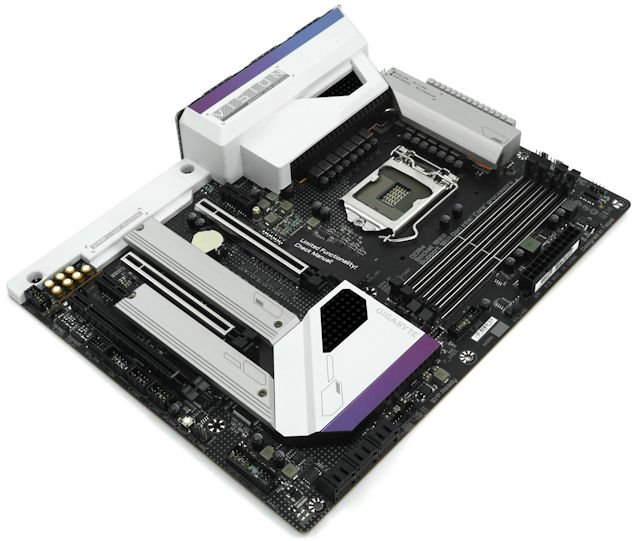

GIGABYTE Z490 VISION G 主机板採用 ATX Form Factor 规格，尺寸为 30.5cm x 24.4cm，採用富美感设计的白色主题，雪白色的 I/O Cover 装甲及 PCH 散热装甲配搭银色的散热器，与素黑色 PCB 形成强烈黑白的反衬对比，I/O Cover 及 PCH 散热器加入可幻彩的紫色反光镜面饰条，随着不同的光线角度照射可以看出渐变幻光效果，相比一般的电竞风格更具别树一格、耀眼动人，整体充满着创作及设计的风格类型。

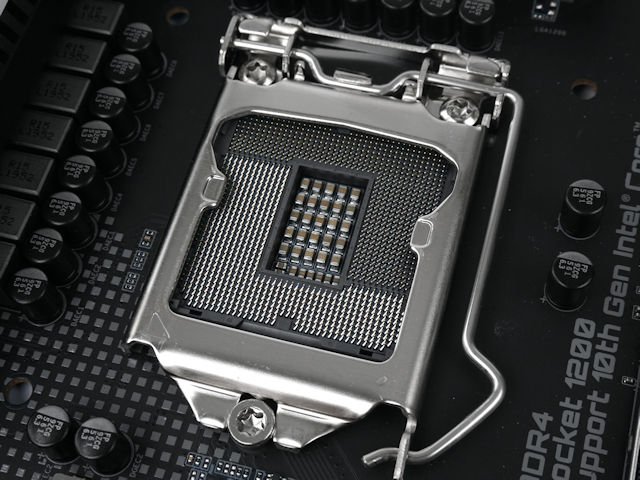

Socket LGA 1200 接口
Socket LGA 1200
新一代「Z490」晶片组主机板採用全新 LGA 1200 处理器介面，在外观上与旧有 Socket 1151 接近但不尽相同，不但用作防呆的凹槽亦换了位置，脚位定义亦作出了改动，增加更多 VCCCORE 供电及脚位，以满足更多核心对供电的需求，并首度加入 VCCSTG 脚位，应为支援下代 Rocket Lake 而增设。支援全新「Comet Lake」 微架构、INTEL 第 10 代 Intel Core 处理器，最高可达成 10 核心、20 线程配置，但无法兼容旧有 Coffee Lake 微架构产品。
10thGen Intel Core Desktop Processors
2.9GHz
Intel Pentium Gold Series Desktop Processors
Intel Celeron G SeriesDesktop Processors
Intel 第 10 代 Core 处理器已经完成了整个世代交替，除了不锁倍频的 K 系列型号、不含 IGP 绘图核心的 F 系列型号及不锁倍频且不含 IGP绘图核心的 KF 型号。

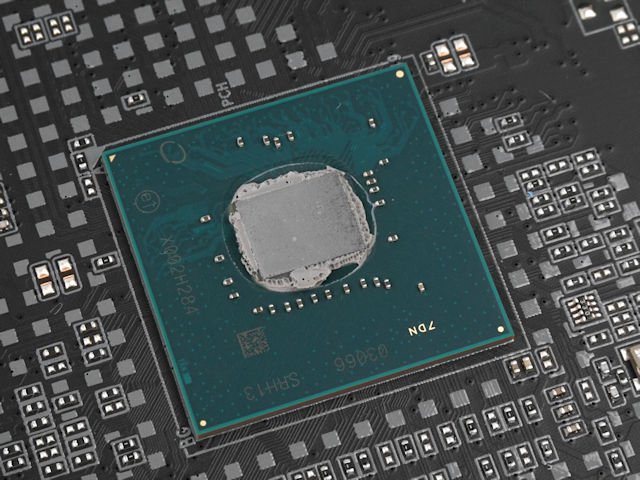

Intel Z490 系统晶片
Intel Z490 系统晶片
Intel 400 Series Chipset Comparsion
1x16
2x8
1x8+2x4
相较旧有 Z390 晶片组，全新 Intel Z490 系统晶片继续使用 14nm 制程，功能及规格并没有太大的变动，改用 Wi-Fi 6 AX201 CNVi WiFi MAC，能够提供更低成本的 Wi-Fi 6 无线网络功能。
支援 DDR4-5000+ O.C. 记忆体超频

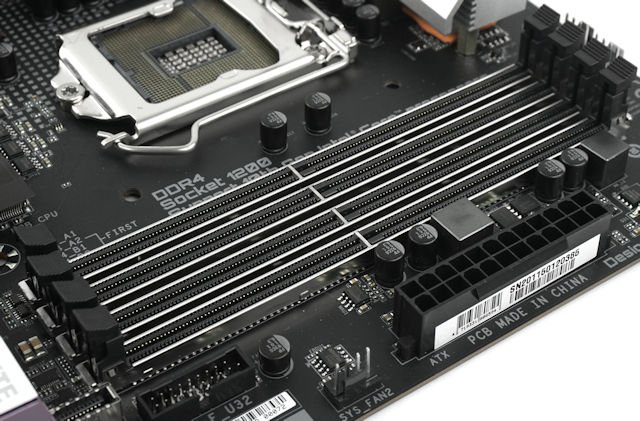

Ultra Durable 不鏽钢包覆 DDR4 插槽
记忆体方面，GIGABYTE Z490 VISION G 主机板提供 4 个 DDR4 DIMM 插槽，具备 Dual Channel 与 Intel Extreme Memory Profile (XMP) 记忆体技术，採用 2 DIMM per Channel 配置，可配置 ECC Un-buffered 及 non-ECC Un-buffered 记忆体模组，最高可支援 128GB 记忆体容量。

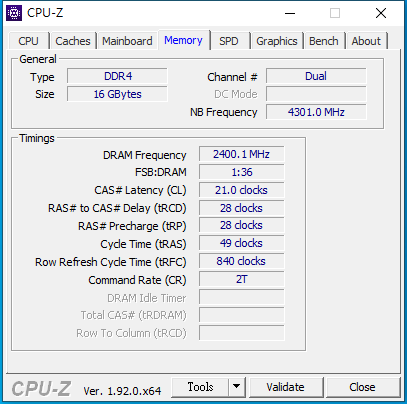

为防止因用家安装时施力过重令 PCB 变形导致接触不良，GIGABYTE Z490 AORUS MASTER 主机板加入「超耐久」记忆体强化装甲插槽设计，除了能强化 DIMM 插槽强度外，还能降低记忆体模组的电磁干扰。而且为提升记忆体超频能力，主机板在记忆体线路下加了接地层屏蔽，防止其他运算元件产品的讯号干扰，并用上 Daisy Chain 串接布线，加上新一代 Comet Lake 处理器的 IMC 体质再进一步提升，官方规格支援最高 DDR4-5000+ XMP 记忆体速度。测试採用 Thermaltake Toughram DDR4 4400MHz CL19 8GB x 2 记忆体，经主动调整电压及放鬆延迟值，能够超频至 DDR4-4800 并完成负载测试，虽然未能达到官方说明的数值，但记忆体超频表现仍然令人满意。
直出式 12 + 1 Dr.MOS 数位供电设计
直出式 12 + 1 相供电设计
供电方面，GIGABYTE Z490 VISION G 主机板採用 12 +1 相 Dr.MOS 直出式数位供电设计，其中 12 相位处理 CPU VCore 供电、1 相位处理 VCCGT 供电，，每相供电平均摊分电流负载，加强系统稳定性及高电流耐受度以应付繁重的运算需求。
.

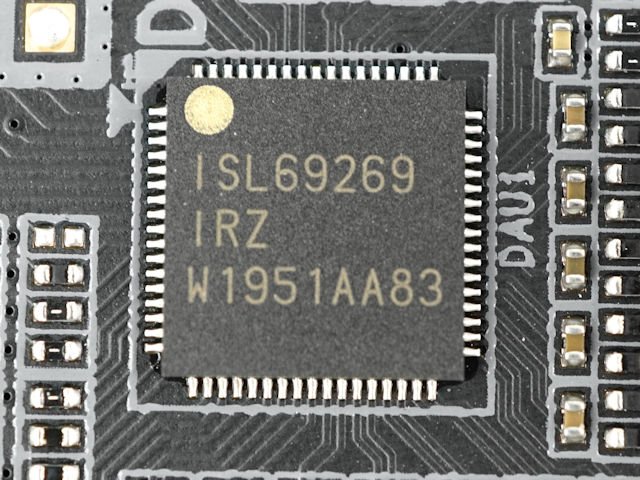

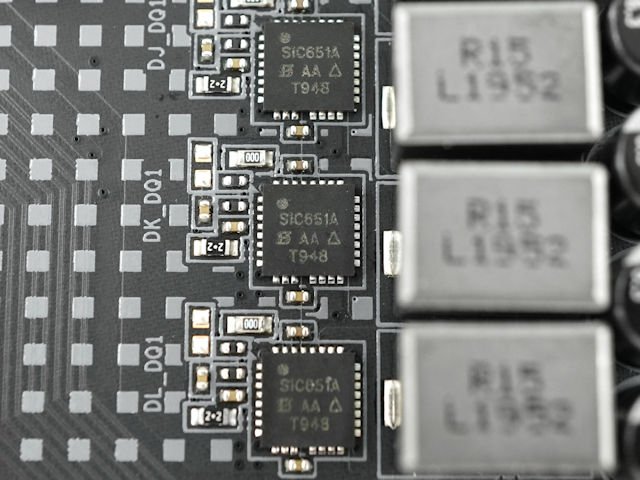

Renesas Intersil ISL69269 数位控制器 (左) & Vishay SiC651A 50A Dr.MOS

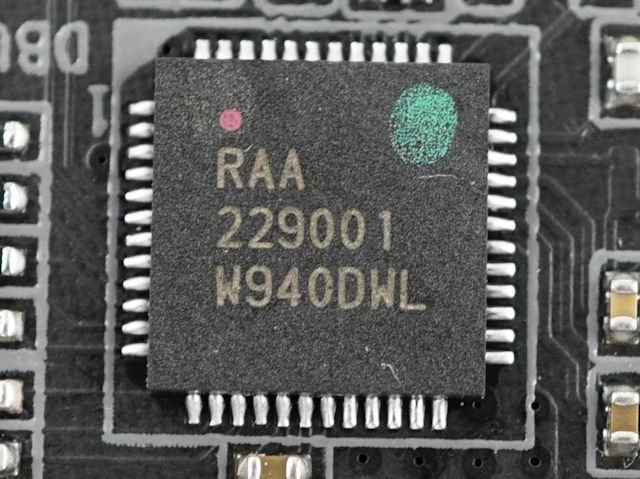

Renesas RAA229001 PWM 控制器
採用 Renesas Intersil ISL69269 数位电源控制器，支援独立监控、最佳化每一相电源，有着比以往更有效率、更精準的电源调控。全面弃用 Phase Doubler 倍相晶片，以单一 PWM 控制器驱动 12 相 Vishay SiC651A50A Dr.MOS，内建最新的 TrenchFET 技术，能显着地降低开关及传导的损耗，每相能够承受 50A 的持续电流及 70A 的瞬间电流 (10ms) 通过，最大支援 600A CPU 电流负载，VCCGT 供电部分并由 RenesasRAA229001 PWM 控制器控制，足够应付 Intel Core i9-10900K 的负载要求。

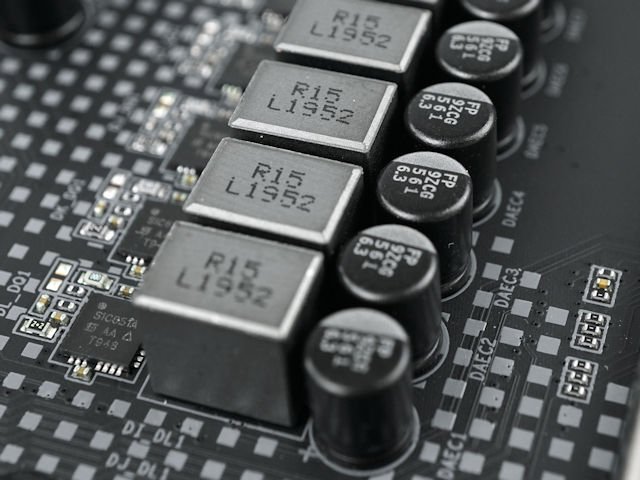

搭载伺服器等级合金电感，能改善 CPU VCore 电压供应的稳定性，改善电源转换减低废热产生，配合日本 Chemi-Con 生产的 DuraBlack 黑化固态电容，具有超低电阻的特性，强化滤波作用及降低杂讯产生，且在 105ºC 极端环境下能具备至少 1 万小时使用寿命。

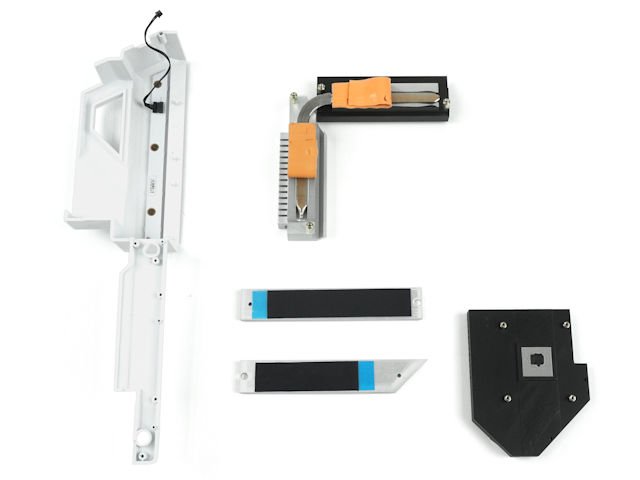

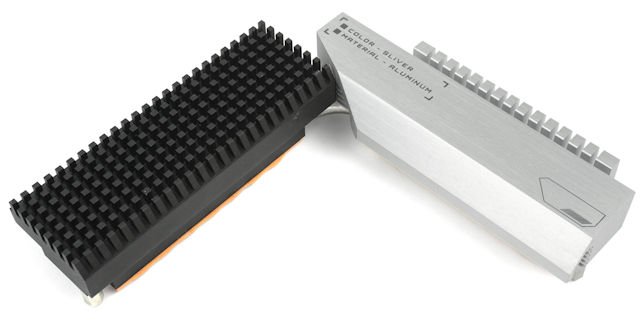

第二代直触式热导管散热器、密集块鳍片

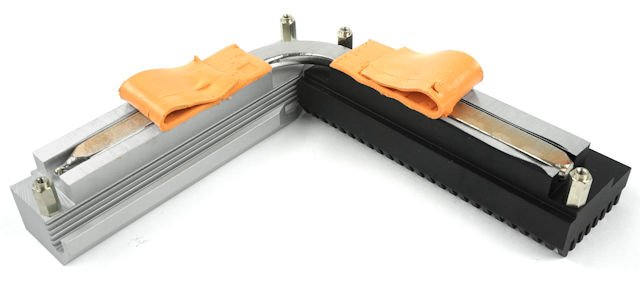

为提升 VRM 供电散热效果，主机板採用密集块鳍片铝挤散热器， 8mm 第二代直触式热导管，并配搭 1.5mm 厚的 LAIRD 5 W/mK 导热垫，可以顺速地把 MOSFET 的废热传递到散热器及鳍片上，并通过大範围散热面积的密集块鳍片可以把废气带到空中，最大化加强整体 VRM 供电散热能力，以确保系统稳定性。
I/O Cover 及散热器
Solid Pin 实心针脚电源接头
Solid Pin 实心针脚电源接头设计

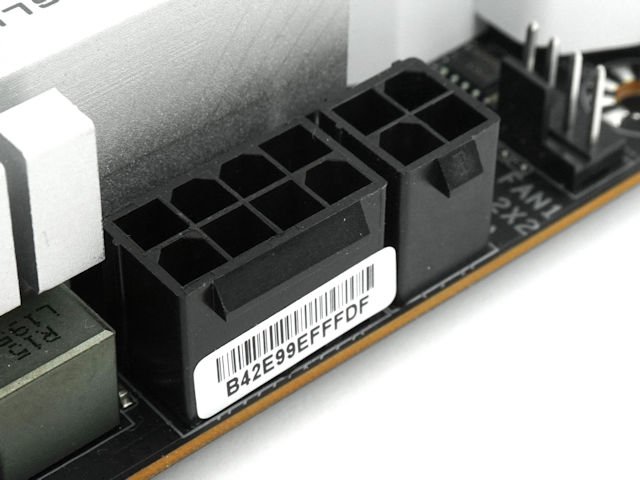

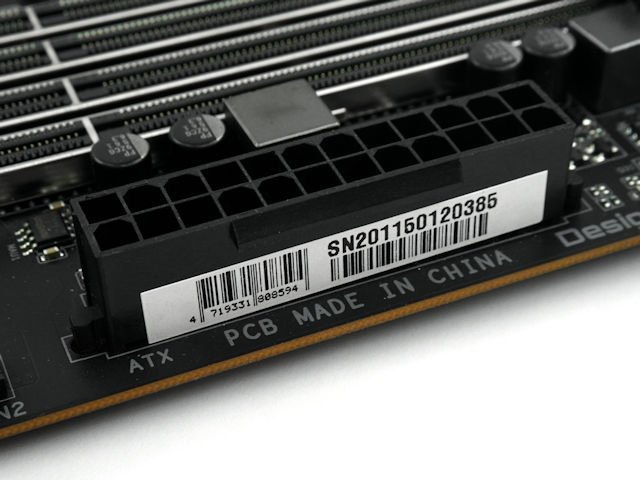

GIGABYTE Z490 VISION G 主机板加入了 Solid Pin 电源接头设计，在 ATX 24 pin 主电源及 ATX 8 + 4 pin CPU 电源接头以实心金属针脚作为接点，比传统金属片摺叠而成的针脚有着更大的接触面积及金属体积，能降低阻抗值及提高可承受的电流数值，提高导电性能和讯号传输能力之余亦令接头更耐用。
Ultra Durable 不鏽钢 PCIe x16 接口
主机板提供 3 组 PCIe x16 扩充槽，其中 2 组分别支援 PCIe 3.0 x16 和 PCle 3.0 x8 传输规格并由 CPU LANES 提供，1 组支援 PCIe 3.0 x4 传输规格并由 Z490 晶片组提供，3 组绘图卡接口最高支援 NVIDIA 2-Way SLI 或 AMD 2-Way CrossFire 绘图卡协同加速配置。此外，通过 PCIe 4.0 Turbo B-Clock 晶片，配合下一代 Rocket Lake-S 平台处理器 PCIEX16 接口可支援 PCIe 4.0 x16 传输规格，为未来下代作好準备。另外亦透过 Z490 晶片组提供 2 组 PCIe x1 插槽，方便用家接驳视讯撷取卡及音效卡等週边。
为应付高阶绘图卡身重量，其中 PCIEX16 及 PCIEX8 接口加入不鏽钢单件全包覆式强化设计及焊接点强化，能避免因施力不当或显示卡过重对 PCIe 插槽的损害，相较传统 PCIe 接口其横向强度提升了 1.7x ，纵向强度则提升 3.2x。
PCIe Slot Configurations
2 组 M.2 介面、PCIe 4.0 Ready、6 个 SATA 3

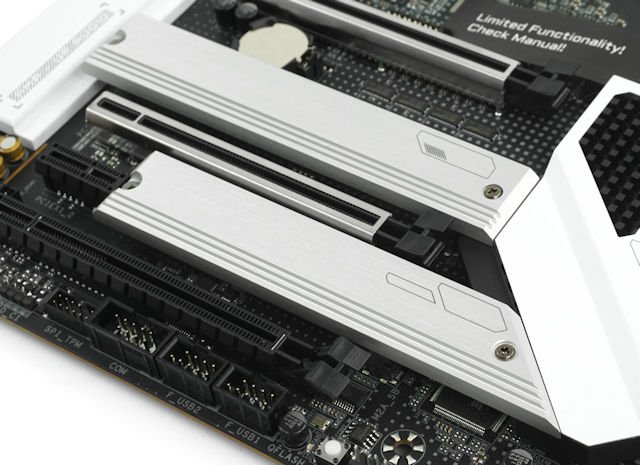

设有 2 组 M.2 独立散热装甲
GIGABYTE Z490 VISION G 主机板提供了 2 组 M.2 连接埠，M2P_SB 插槽支援最高 PCIe Gen 3 x 4 速度规格，最高传输速度为 32Gbps，最长 M. Key 22110 长度规格，M2A_SB 插槽支援 PCIe Gen 3 x 4 及 SATA 6Gbps 速度规格，最高传输速度为 32Gbps，最长 M. Key 2280 长度规格，如 M2A_SB 插槽使用 SATA M.2 SSD 模式时，SATA3_1 插口则会停用。2 组 M.2 连接埠皆设有散热装甲，能满足高阶 PCIe SSD 产品对散热的需求。

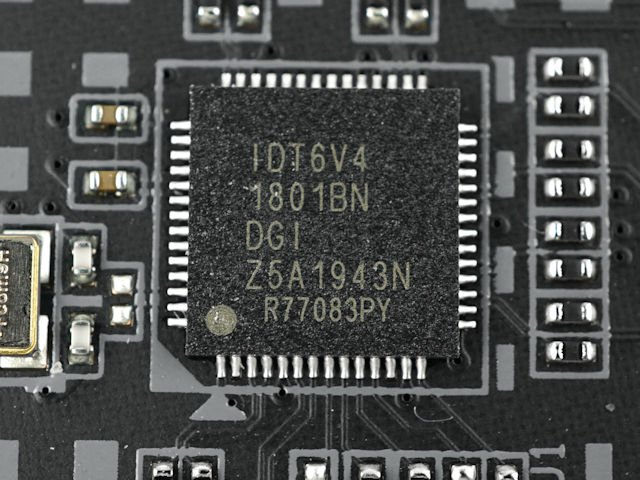

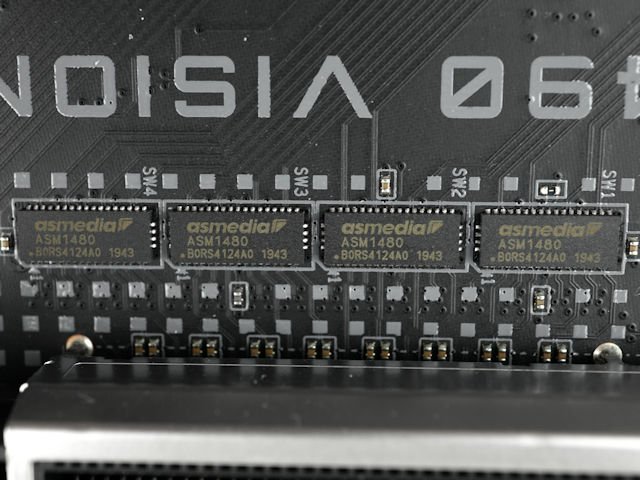

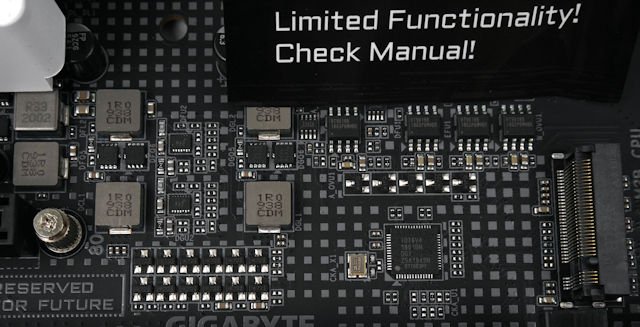

加入IDT6V4PCIe 4.0 Turbo B-Clock 及 ASM1480 Switch
特别加入 PCIe 4.0 Turbo B-CLock、Switch 及驱动器，让其中最接近 CPU 位置的 M.2 插槽 (M2A_CPU) 能够支援 PCIe 4.0，当下代的 Intel 处理器支援 PCIe 4.0 传输介面时，则能够连接 PCIe Gen 4 x 4、最高 64Gbps 速度规格的 SSD 产品。

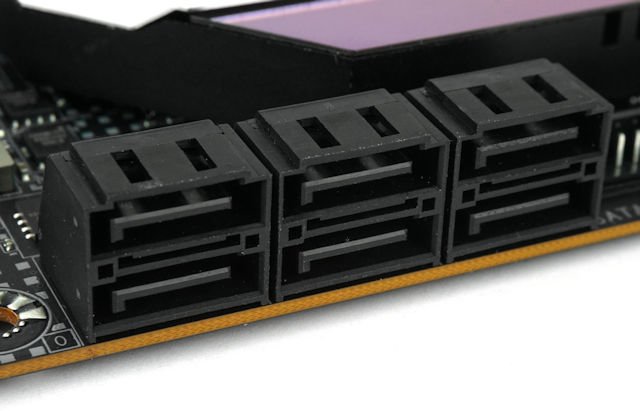

此外，主机板设有 6 组由 Intel Z490 系统晶片组提供的 SATA 6Gbps 连接埠，支援 RAID 0、RAID 1、RAID 5、RAID 10 模式及 Intel Rapid Storage Technology 储存技术。
一体式 I/O背板装甲
GIGABYTE Z490 VISION G加入了内嵌式 I/O 背板设计，不仅令安装时更加方便，对于採用开放式机箱的玩家来说将会更整齐美观，更能强化防尘效果。

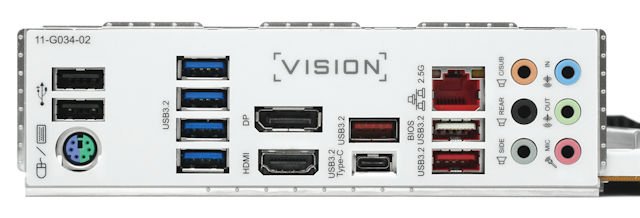

显示输出方面，主机板设有 1 组 HDMI 1.4、1 组 DisplayPort 1.4 等影像输出接口，分别支援最高 4096x2160@30 Hz 解析度及最高 4096x2304@60 Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放，一同使用下可支援两显示输出。
USB 连接埠方面，主机板支援 2 组 USB 2.0 接口、4 组 USB 3.2 Gen1 5Gbps 接口，以及 4 组 USB 3.2 Gen2x1 10Gbps 接口，分别是 3 组 USB Type A 和 1 组 USB Type-C，週边连接性非常充足。
2.5Gbps Intel LAN

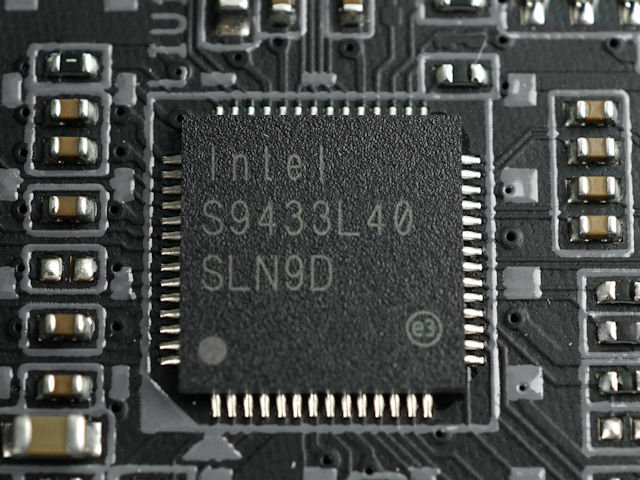

採用 Intel Intel i225-V B1 晶片
网络功能方面，GIGABYTE Z490 VISION G 主机板内建了 Intel i225-V B1 2.5Gbps 网络晶片，提供 RJ45 2.5G 网络连接介面，相较 Gigabit Ethernet 快 2.5 倍，用来连接 NAS 等高速度装置，传取性能明显提升 ，其先进的中断处理有助低降 CPU 资源佔用率，支援 Jumbo Frame 功能有效提升大型封包资料流量，性能表现备受游戏们推荐。

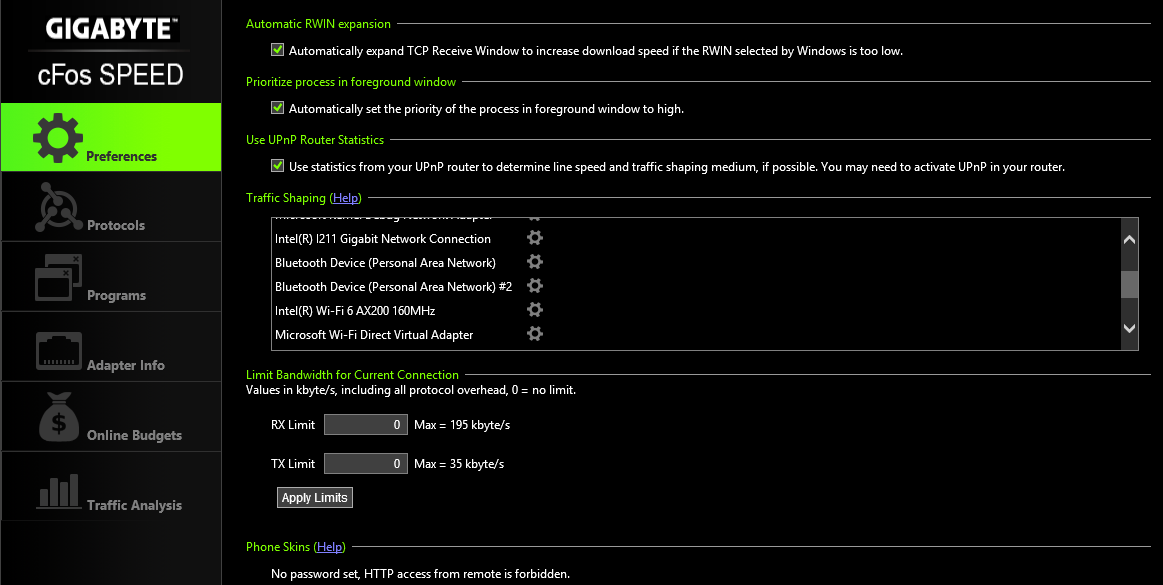

附连 cFosSpeed 网路加速软体，能自动进行封包监测与应用层协定的分析，管理并最佳化频宽分配状况，改善网路不顺畅的情况，并维持低网路延迟(ping)，软体性能表现备受游戏玩家们推荐。

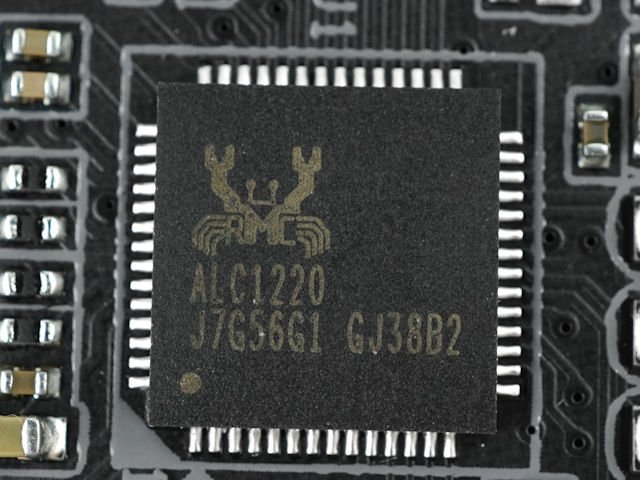

ALC1220-VB 音效模组
音效方面，「GIGABYTE Z490 VISION G」主机板採用 Realtek ALC1220-VB 音效晶片，特别针对前置麦克风提供更高动範输入範围，令游戏时通讯变得更清晰。支援数位 10 声道音效晶片，可提供包括 7.1 声道剧场级环绕音效，加上独立运作的 2 声道前端音效输出，内建两组类比数位转换器 (ADC) ，并支援麦克风的回音消除 ( AEC ) 、波束成形 ( BF ) 和降噪 ( NS ) 等技术，提升至高达 120dB 讯噪比 ( SNR ) 音效输出品质 ，VB 版本针对麦克风输入作出提升，支援最高 110dB 前端及114dB 后端讯噪比的录音品质。

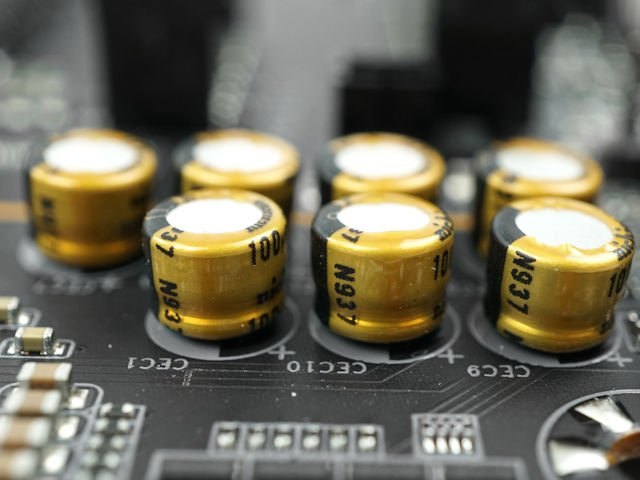

特别加入 Nichicon Fine Gold 系列音效处理电容，能提升音效解析能力及声音延展扩大效果，为专业游戏玩家带来迫真音响效果，加入镀金音效接口能减低氧化，增强音效讯号稳定性。
支援 RGB FUSION 2.0 灯效

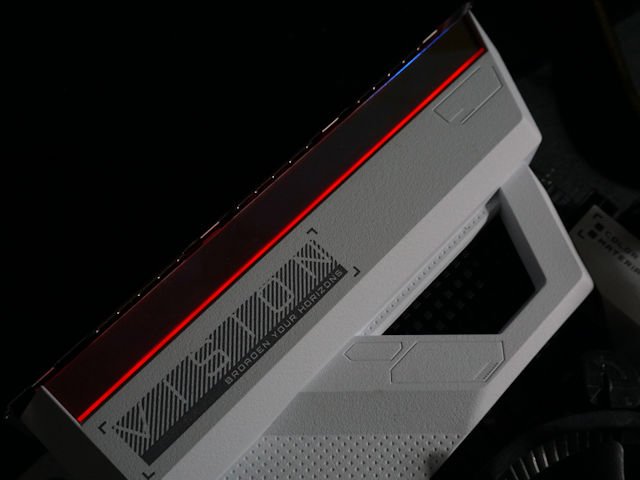

GIGABYTE Z490 VISION G就在 I/O Cover 镜面饰条裏加入 LED 灯条，运作时透出单色 RGB 灯效，并支援 RGB FUSION 2.0 灯效同步技术，能与其他硬件及週边装置作出 RGB 效果同步。

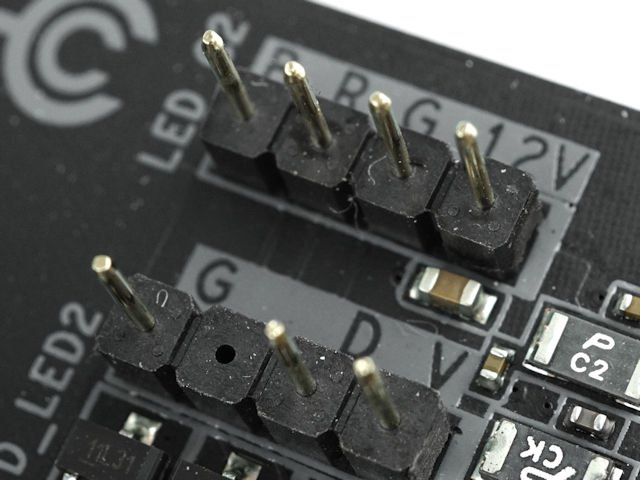

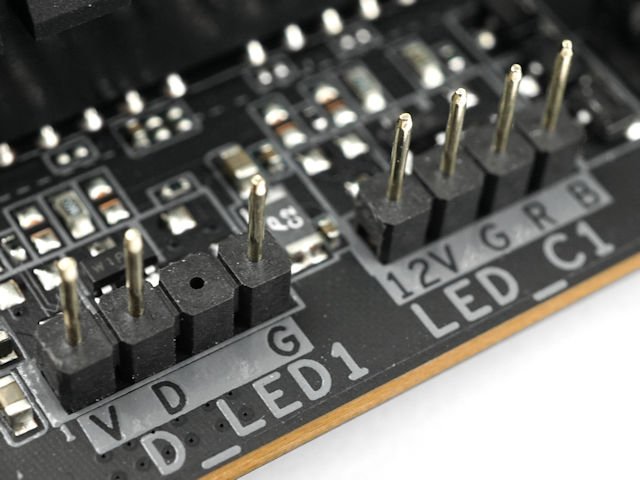

此外，主机板提供了 2 组 4-pin RGB LED 接口，支援标準 5050 RGB LED 灯条，输出为 12V 3A，同时提供 2 组 3-pin RAINBOW LED 可定址 RGB 接口，支援 5V 3A 最高 15W 功率的 RGB 装置，让用家为系统布置更丰富的 RGB 灯效。
GIGABYTE Z490 VISION G 主机板
Facebook 专页︰https://www.facebook.com/AorusHK/
平平评语：
GIGABYTE 全新推出「GIGABYTE Z490 VISION G」创作者专用的主机板，採用设计美学风格的白色主题，以白色 I/O Cover、银色散热器混搭黑色 PCB 形成黑白反衬对比，加上紫色反光镜面饰条，充满着创作及设计的风格类型，主机板採用 12 + 1 直出式 Dr.MOS 供电设计，第二代直触式热导管散热器，更拥有 Intel 2.5G Ethernet 乙太网路，并支援 NVIDIA 2-Way SLI 或 AMD 2-Way CrossFire 绘图卡加速，非常合适及符合创作者的需求及形象，加上白色主题风格，绝对是白色迷不二之选。
