ASROCK Z490 Phantom Gaming-ITX/TB3」Mini-ITX 主机板採用 90A Dr.MOS 供电设计，配合 XXL 巨型铝合金散热器与 2 个主动式散热风扇，就算 10900K Full Load 也顶得住，为增加 PCB 可用面积加入垂直 Expansion 子卡设计，板子虽小但有齐 2.5G Dragon Lan、Wi-Fi 6 无线网络模组，具备 Thunderbolt 3 接口等功能超齐。

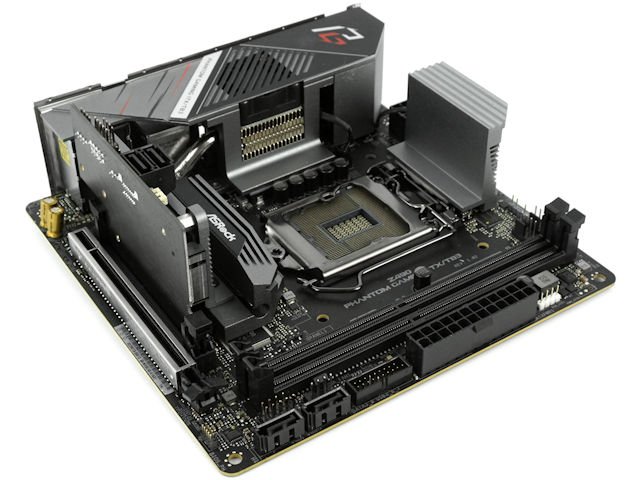

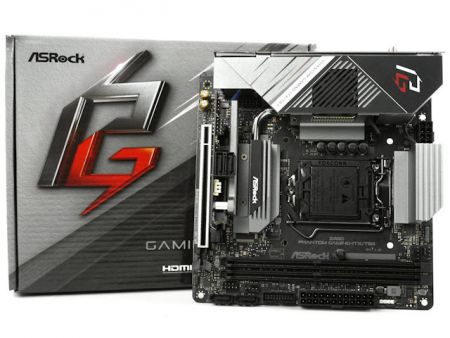

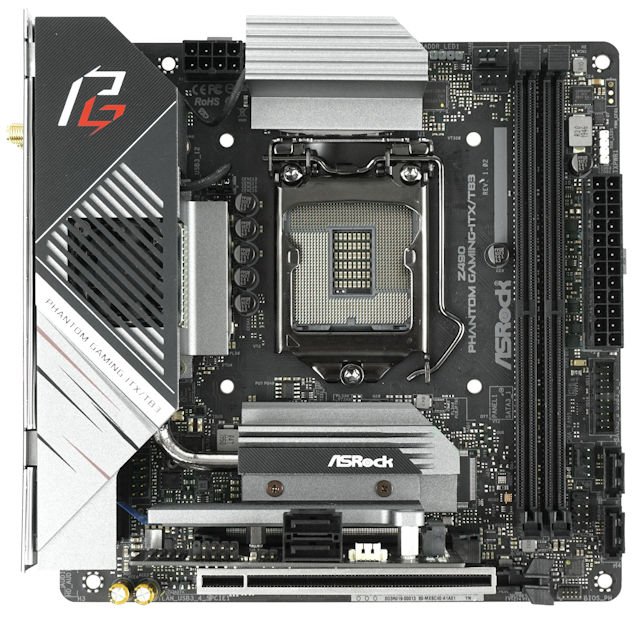

ASROCK Z490 Phantom Gaming-ITX/TB3 主机板
ASROCK Z490 Phantom Gaming-ITX/TB3 主机板

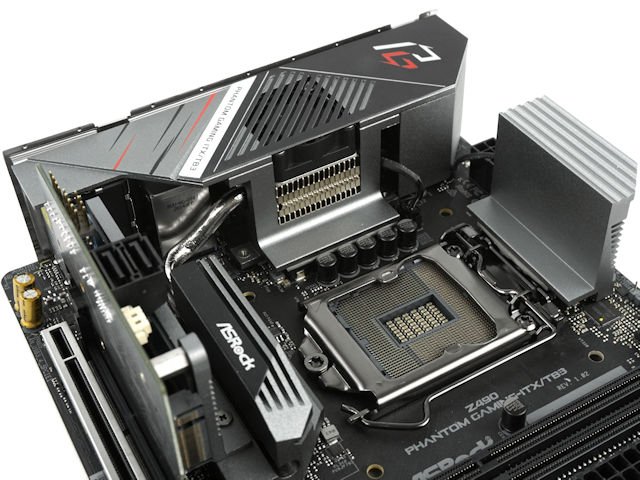

ASROCK 全新推出「Z490 Phantom Gaming-ITX/TB3」为 Phantom Gaming 系列的 Mini-ITX 主机板，搭载 6 + 2 相 Super Alloy 供电设计，採用 90A Dr.MOS 晶片、90A Premium 高效电感以及日系 Nichicon 12K 电容，配搭双风扇主动式铝合金散热器，利用主动式风扇有效地带走 VRM 散热器的热容，除了让系统更加稳定外，亦增强主机板超频能力，即使是用上水冷散热器，亦不用担心 VRM 过热问题。主机板支援 2.5G Dragon Lan、Wi-Fi 6 无线网络模组，具备 Thunderbolt 3 接口等高速连接功能， 绝对满足迷你电脑用家的需要。
ASROCK Z490 Phantom Gaming-ITX/TB3主机板採用 Mini-ITXForm Factor 规格，尺寸为 17.0cm X 17.0cm，採用 8 Layer 、2oz Copper PCB，搭配「Phantom Gaming」一贯的「黑红灰」电竞主题风格，黑色的 I/O Cover 配搭灰银色铝合金散热器，并加入「PG」LOGO 及少许红黑线条作点缀，主机板底部亦加了少许 ARGB 灯效，充满「PG」电竞风格的味道。

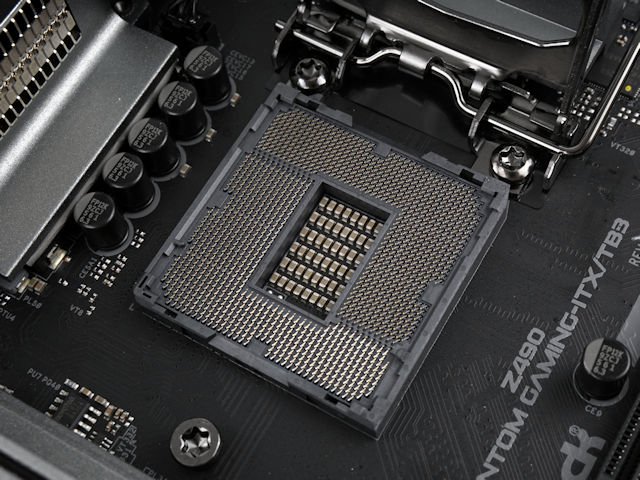

Socket LGA 1200 接口
Socket LGA 1200
新一代「Z490」晶片组主机板採用全新 LGA 1200 处理器介面，在外观上与旧有 Socket 1151 接近但不尽相同，不但用作防呆的凹槽亦换了位置，脚位定义亦作出了改动，增加更多 VCCCORE 供电及脚位，以满足更多核心对供电的需求，并首度加入 VCCSTG 脚位，应为支援下代 Rocket Lake 而增设。支援全新「Comet Lake」 微架构、INTEL 第 10 代 Intel Core 处理器，最高可达成 10 核心、20 线程配置，但无法兼容旧有 Coffee Lake 微架构产品。
10thGen Intel Core Desktop Processors
2.9GHz
Intel Pentium Gold Series Desktop Processors
Intel Celeron G SeriesDesktop Processors
Intel 第 10 代 Core 处理器已经完成了整个世代交替，除了不锁倍频的 K 系列型号、不含 IGP 绘图核心的 F 系列型号及不锁倍频且不含 IGP绘图核心的 KF 型号。

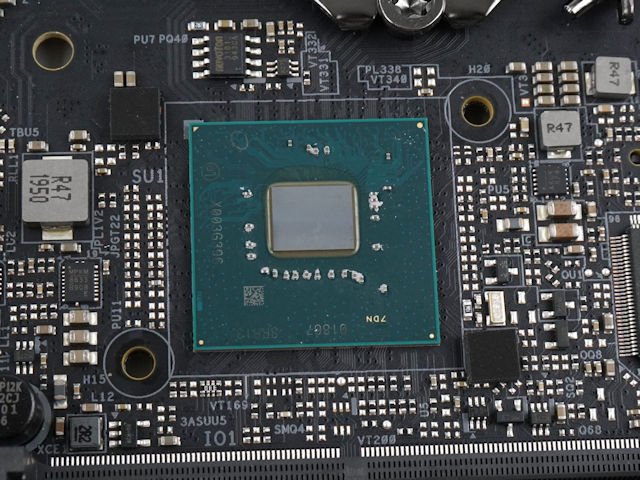

Intel Z490 系统晶片
Intel Z490 系统晶片
Intel 400 Series Chipset Comparsion
1x16
2x8
1x8+2x4
相较旧有 Z390 晶片组，全新 Intel Z490 系统晶片继续使用 14nm 制程，功能及规格并没有太大的变动，改用 Wi-Fi 6 AX201 CNVi WiFi MAC，能够提供更低成本的 Wi-Fi 6 无线网络功能。

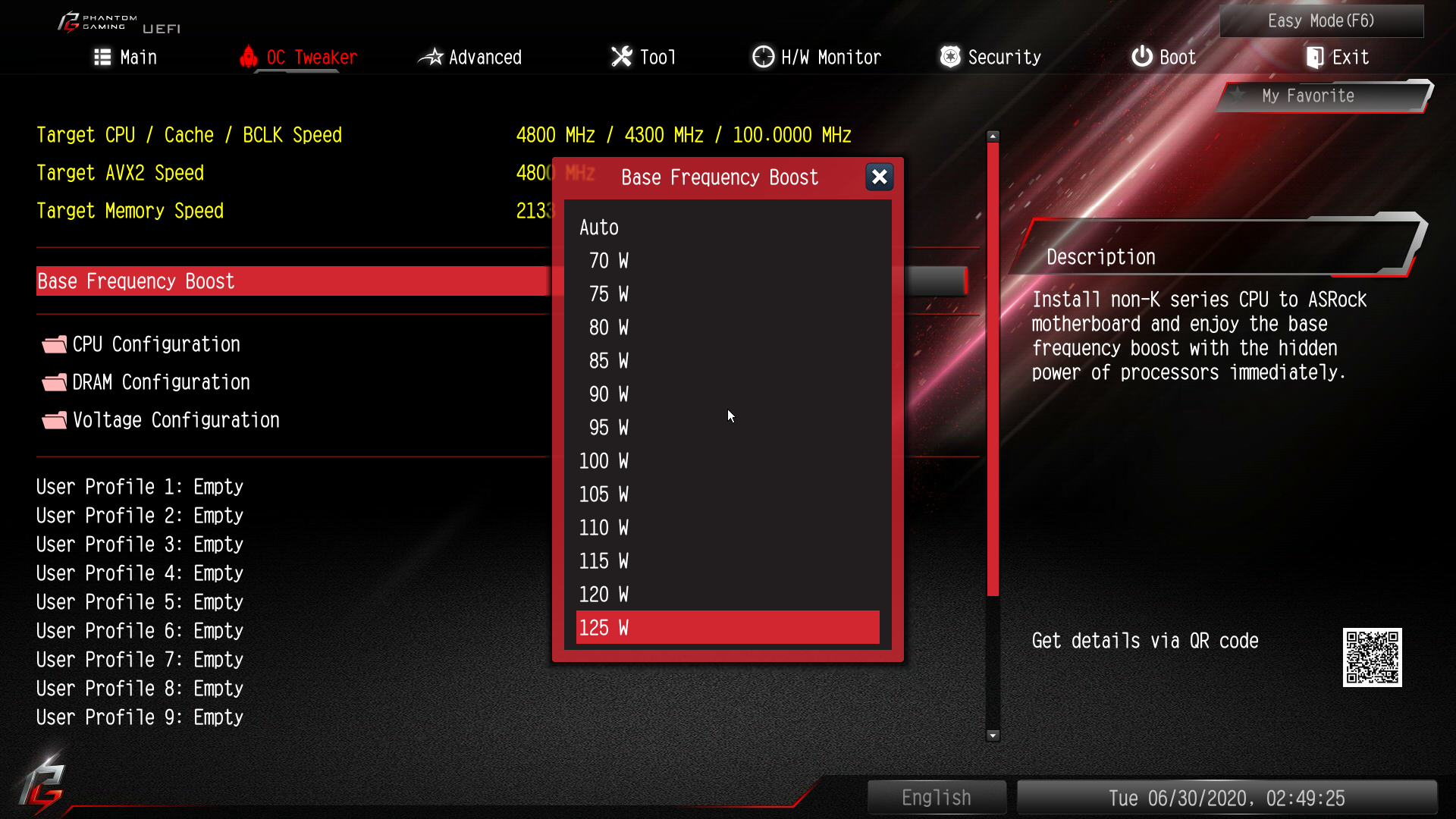

BFB 基频提升技术
今代 ASRock 的主机板更加入独有的 BFB (Base Frequency Boost) 技术，通过「打破」CPU 功耗墙的方式，解放 Non-K 系列处理器的 PL1 功耗数值至最高 125W，在散热能力足够应付的情况下，让处理器较长时间维持在 Turbo Boost 的状态，对比平常只能在短时间内维持 Boost Clock 的时脉水平，能够达到提高运算效能的目的。

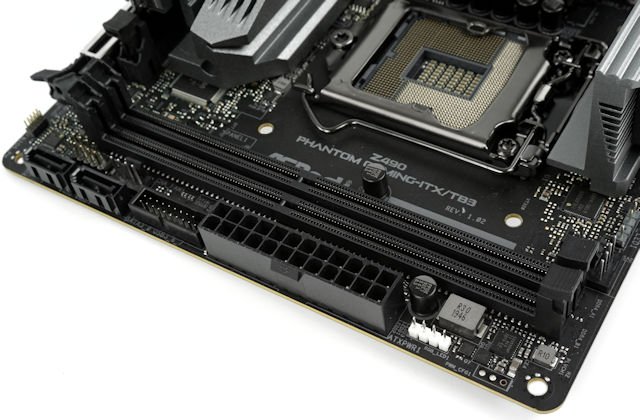

支援 DDR4-4666 O.C.
採用 15μ 黄金接点插槽
记忆体方面，ASROCK Z490 Phantom Gaming-ITX/TB3主机板提供 2 个 DDR4 DIMM 插槽，具备 Dual Channel 与 Intel XMP 2.0 记忆体技术，可配置 ECC Un-buffered 及 non-ECC Un-buffered 记忆体模组，最高可支援 64GB 记忆体容量。

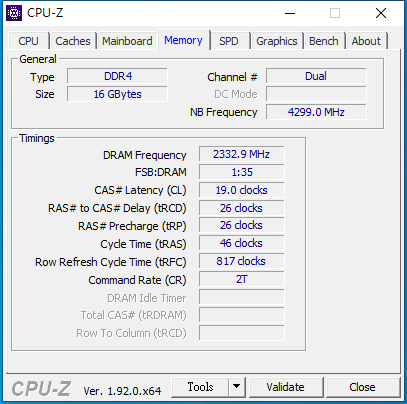

为提升记忆体超频能力，ASROCK Z490 Phantom Gaming-ITX/TB3主机板採用 15μ 黄金接点插槽，能降低磨损及氧化情况并提供更优秀的电气性，加上新一代 Comet Lake 处理器的 IMC 体质再进一步提升，令主机板官方规格支援最高 DDR4-4666+ XMP 记忆体速度。测试採用 Thermaltake Toughram DDR4 4400MHz CL19 8GB记忆体，能够超频至 DDR4-4666 并完成负载测试，记忆体超频表现相当合格。
6 + 2 相 Super Alloy 供电设计

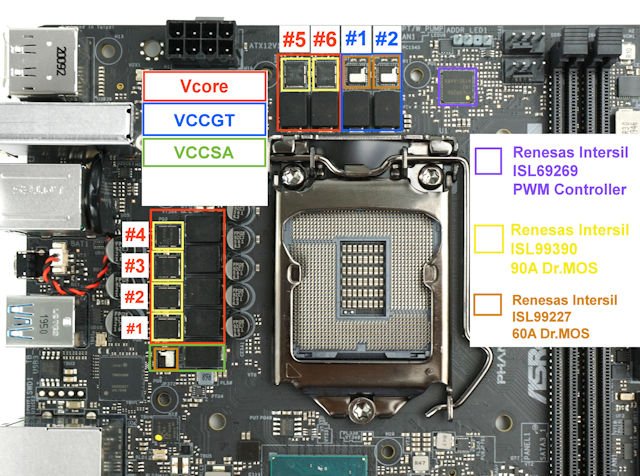

6 + 2 相 Super Alloy 供电设计
供电部分，「Z490 Phantom Gaming-ITX/TB3」主机板採用 8 相供电设计，其中 6 相位处理 CPU Vcore 供电、2 相位处理 VCCGT 供电，每相供电平均摊分电流负载，每相供电平均摊分电流负载，配合双风扇主动式巨型铝合金散热器，能有效地带走整个 VRM 的热量，并加入额外的钽聚合物电容作为缓冲器，改善处理器的暂态响应，以加强系统稳定性及处理器超频能力。
Renesas Intersil ISL69269 VRM 控制晶片

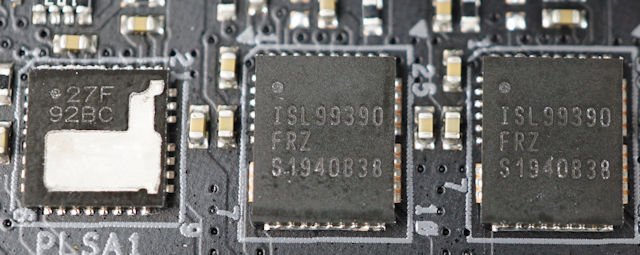

Renesas Intersil ISL99390 Dr.MOS 晶片
採用 Renesas Intersil ISL69269 数位电源控制器，支援独立监控、最佳化每一相电源，有着比以往更有效率、更精準的电源调控。全面弃用 Phase Doubler 倍相晶片，以单一 PWM控制器驱动 6 相 Renesas Intersil ISL99390 90A Dr.MOS 及 2 相 Renesas Intersil ISL99227 60A Dr.MOS，最大支援 540A CPU 电流负载，足够应付第十代 Intel Core i9 处理器。

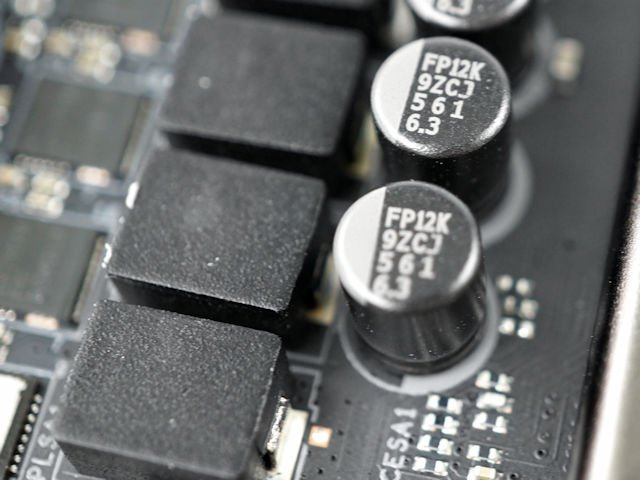

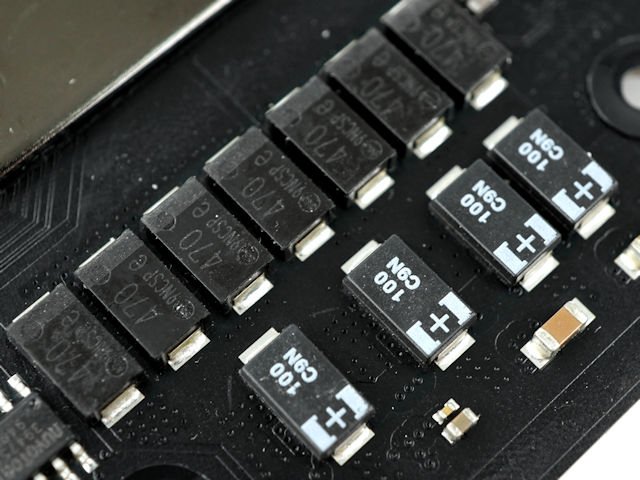

採用伺服器级高效电感、Nichicon 12K 电容及钽电容
Phantom Gaming 一向着重产品的性能、品质及稳定性，Z490 Phantom Gaming-ITX/TB3 使用 90A 伺服器级高效电感，有着更高的磁性及热阻抗，相较于传统电感大幅提高可以承受的饱和电流，改善主机板的 VCore 电压供应的稳定性。除音效模组外，全板皆採用顶级规格的日系 Nichicon 12K 电容与 钽电容，相较一般的聚合物电容拥有更低的等效串联电阻 (ESR)，在 105ºC 的极端环境下能至少具备 1.2 万小时使用寿命，相较市面上不少效能级主机板仅採用 5K 或 10K 电容更胜一筹。
双风扇主动式 VRM 散热器 + 延伸式散热器

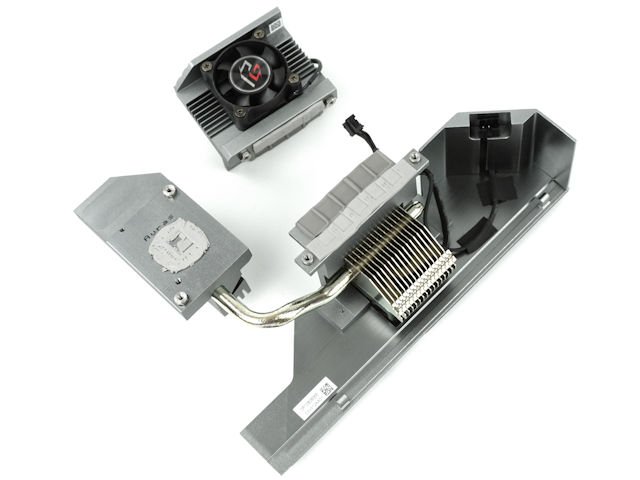

採用巨型延伸式铝合金散热器配合 2 把 30mm 散热风扇
为提升 VRM 供电散热效果，ASROCK Z490 Phantom Gaming-ITX/TB3用上双风扇主动式散热器，透过 XXL 巨型铝合金散热器配合 2 把 30mm 散热风扇，确保即使用家採用水冷散热器，仍能为 VRM 散热器提供足够的风流量，避免供电模组在长时间运作下积热。风扇工作寿命高达 50,000小时，支援 0 dB 静音模式，在主机板低负载时会按 VRM 温度而自动调整风扇转速至零转速。另外，由于上方 MOSFET散热器高达 42mm 高度，对于大部分大型风冷器出现相容性问题，笔者强烈建议「Z490 Phantom Gaming-ITX/TB3 」配搭水冷散热器使用。

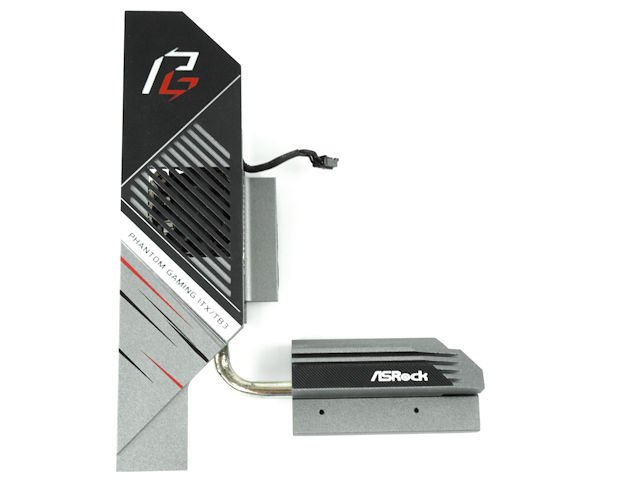

I/O Cover 及铝合金散热器

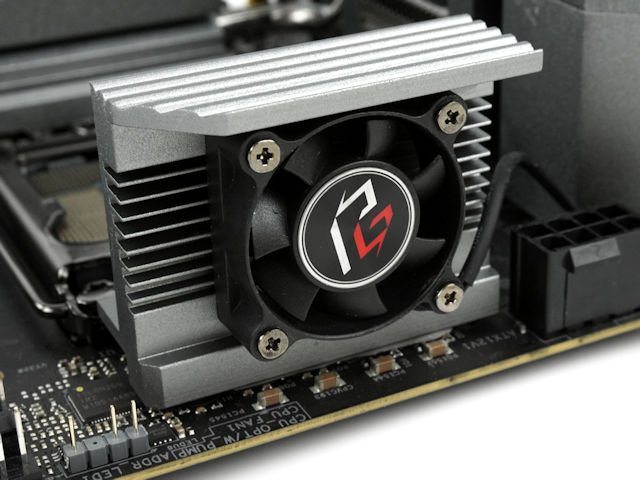

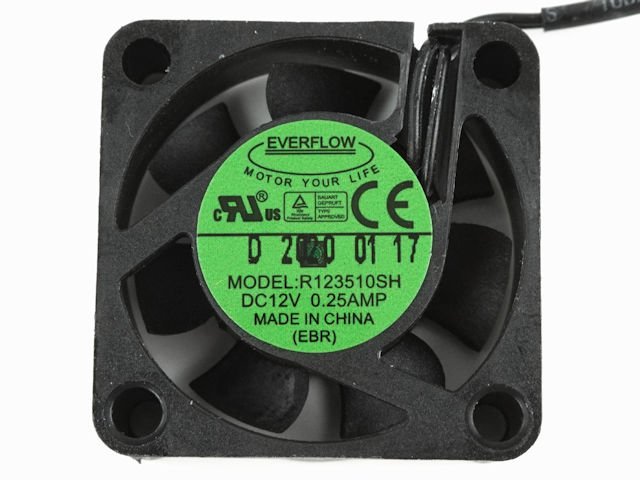

30mm 散热风扇
此外，主机板 VRM 铝合金散热器配合 6mm 镀镍全铜散热管，延伸到 PCH 散热器，可以加强 PCH 晶片散热，以增强系统稳定性。
I/O Expansion Card 扩充卡

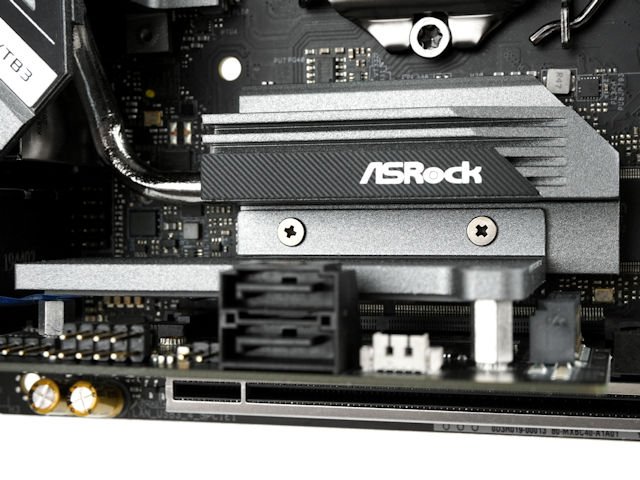

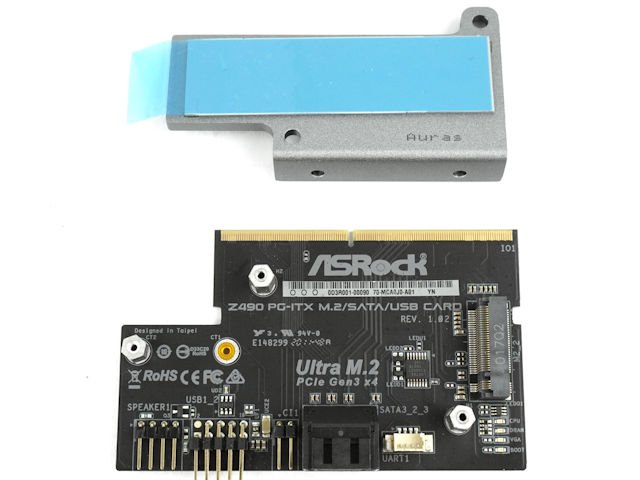

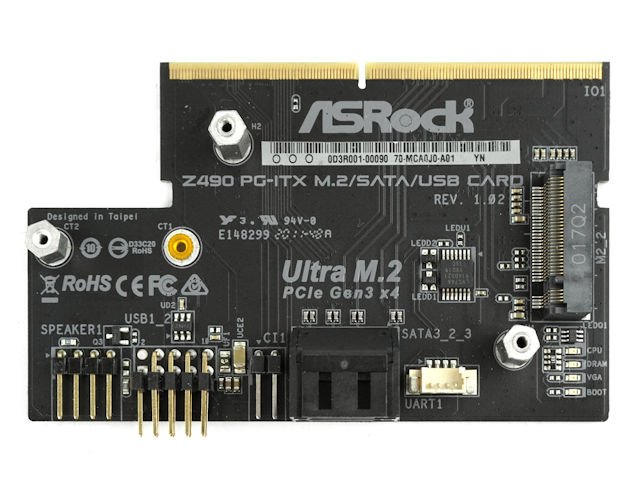

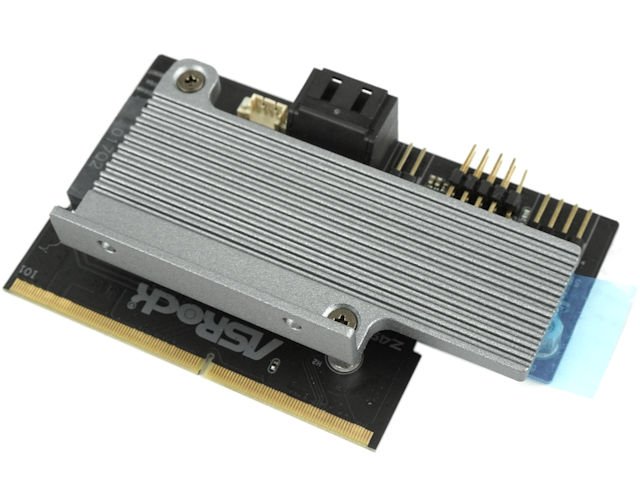

直立式 I/O Expansion Card 扩充卡
为弥补Mini-ITX PCB 线路空间不足的问题，ASROCK 很聪明地採用直立式 I/O Expansion Card 扩充卡，整合了 1 组 Ultra M.2 插槽 、2 组 SATA 接口、前置 USB 2.0 及 Speaker 蜂鸣器接头等，启动状态指示灯亦改到扩充卡裏。扩充卡需要鬆脱 M.2 散热器和 PCH 散热器的螺丝，才能把扩充卡拔除。
2 组 M.2 介面 + 4 个 SATA3 连接埠
Ultra M.2_2 插槽

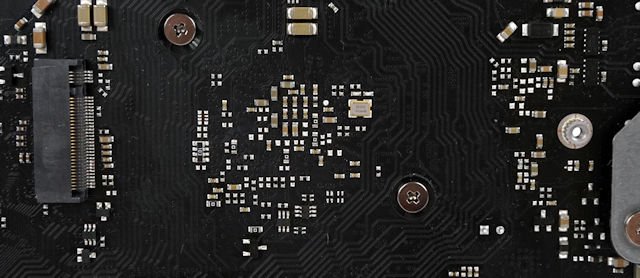

Ultra M2_1 插槽
主机板提供 2 组 Ultra M.2 连接埠，两组皆支援最高 PCIe Gen 3 x 4 及 SATA3 6Gbps 速度规格，最长 M. Key 2280 规格，最高传输速度为 32Gbps，当中 M2_1 插槽位于主机板背面，没有配搭散热器，M2_2 插槽位于扩充卡裏，搭配灰银色散热器与 PCH 散热器连着，可以满足不同玩家的需求。

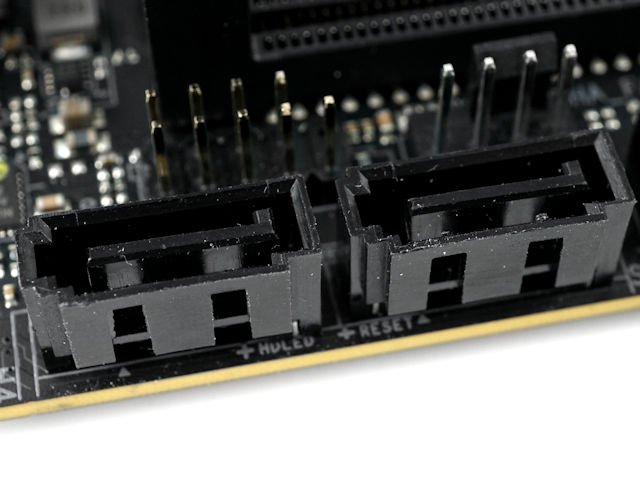

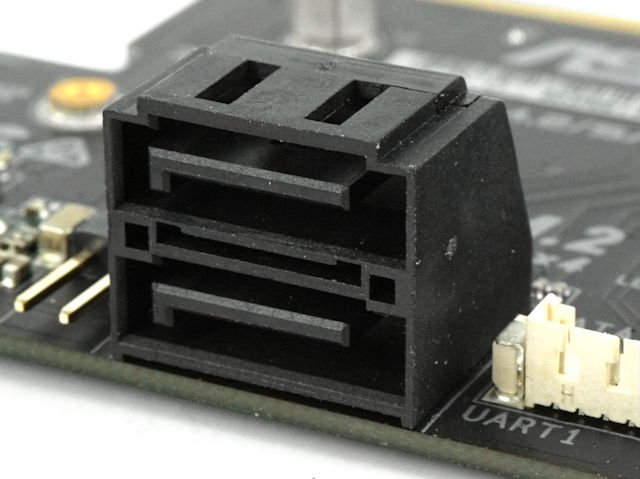

4 组 SATA 6Gbps 连接埠
此外，主机板设有 4 组由 Z490 系统晶片组提供的 SATA 6Gbps 连接埠，若 M2_1 插槽使用 SATA M.2 SSD 模式，SATA_1 插口便会停用，支援以 RAID 0、RAID 1 及 RAID 10 模式运作。

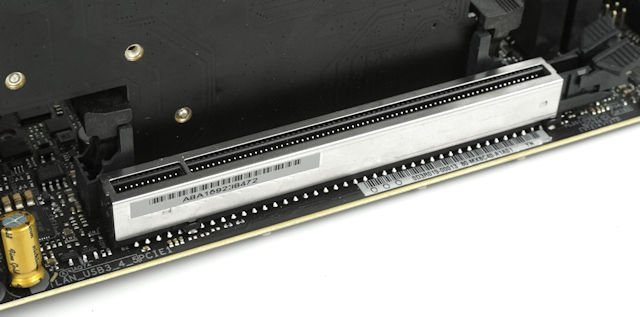

15μ 镀金绘图接口
15μ 镀金绘图接口
主机板提供 1 组 PCIe x16 扩充槽，由 CPU LANES提供，支援 PCIe 3.0 x16 传输规格，并加入「 Steel Slot 」全包覆式不鏽钢加固以及焊接点强化，能避免因施力不当或绘图卡过重对 PCIe 插槽的损害，相较传统 PCIe 接口其横向强度提升了 1.7x ，纵向强度则提升 3.2x，亦加入 15μ 镀金触点技术，减少金属氧化情况，大幅度延长接口耐久度。

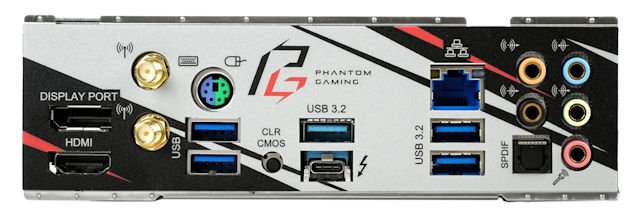

一体式弹性化 I/O 档板、Thunderbolt 3
ASROCK Z490 Phantom Gaming-ITX/TB3主机板加入了弹性化 I/O 档板设计，相比一般预装式 I/O 挡板，ASRock 弹性化 I/O 档板预留了更多弹性化调整空间，完美对应不同款式机箱的公差，可以準确地贴合机箱，亦改善了主机板螺丝孔位对不上机箱的问题。
显示输出方面，主机板设有 1 组 HDMI 2.0、1 组 DisplayPort 1.4 及 1 组 Intel Thunderbolt 3 等影像输出接口，除了 HDMI 2.0 接口支援最高 4096x2160@60 Hz 解析度，另外 2 组接口皆支援最高 4096x2304@60 Hz 解析度，支援 HDCP 2.2、HDR 及 4K Ultra HD 播放，一同使用下可支援三显示输出。
USB 连接埠方面，主机板支援 2 组 USB 3.2 Gen1 5Gbps 接口、3 组 USB 3.2 Gen2x1 10Gbps 接口及 1 组 USB 3.2 Gen2x1 10GbpsThunderbolt 3 Type-C 接口，Type-C 接口以 Thunderbolt 协定可提供 40Gbps 传输速度及支援 USB PD 2.0 5V 3A 充电输出，所有 USB 接口皆支持 ESD 静电保护，週边连接性非常充足。
Wi-Fi 6 无线网络模组
Intel AX200 无线网络模组
虽然全新 Z490 晶片内建了 WiFi 6 CNVi WiFi MAC，但是 ASROCK Z490 Phantom Gaming-ITX/TB3主机板仍然搭载了「AX200」无线网络模组，支援 802.11ax 双频 2x2 160MHz Wi-Fi 技术，同时向下支援 IEEE 802.11 a/b/g/n/ac 无线网络协定，最高无线连接速度可高达 2.4Gbps，追贴有线网络速度。同时具备 Bluetooth 5.1 支援新一代智能手机、穿戴装置以及智能家居产品等等的连结，带来更高速、更低时延及更远距离的无线传输。
2.5Gbps Gaming LAN

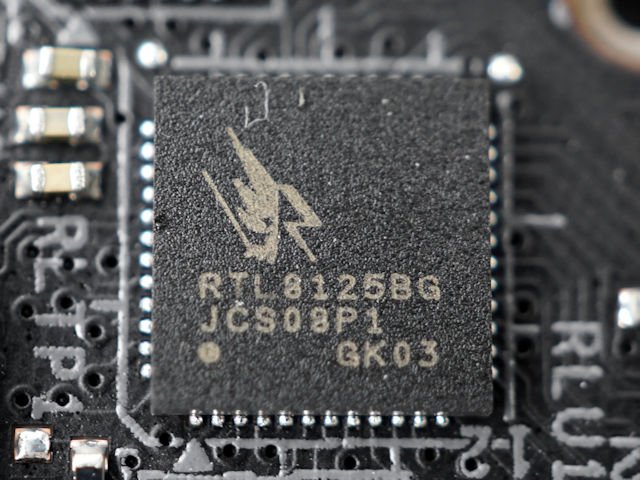

Realtek Dragon RTL8125BG 2.5G 网络晶片
ASROCK Z490 Phantom Gaming-ITX/TB3亦对有线网络连接作出升级，採用 Realtek Dragon RTL8125BG 2.5G 网络晶片，支援 10/100/1000/2500 Mbps 网络连接速度，能以更高的速度下载游戏及传输文件，同时拥有更低的网络延迟值，带来畅顺无比的连接体验。
Realtek ALC1200 音效模组

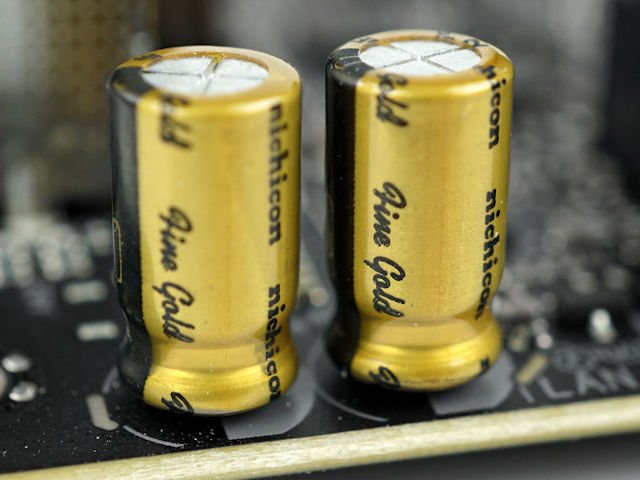

音效方面，主机板具备 7.1 CH HD Audio 音效模组，採用 Realtek ALC1200 Codec 晶片，可支援 7.1 声道剧场级环绕音效，加上独立运作的双声道前端音效输出，具备高达 110dB SNR 音效输出(DAC) 品质 及 90dB SNR 录音 (ADC) 品质，配搭高品质 Nichicon Fine Gold 系列音效处理电容，能提升音效解析能力及声音延展扩大效果，为专业游戏玩家带来迫真音响效果。
支援 Polychrome Sync RGB 灯效

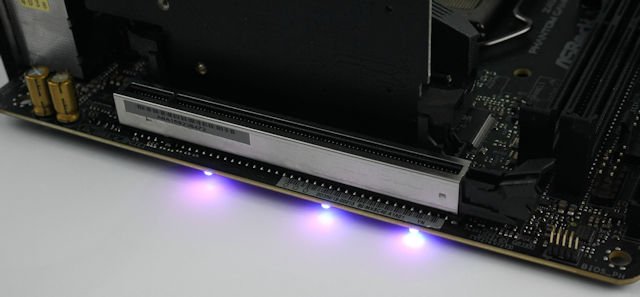

主机板底下加入 3 粒 ARGB LED 灯粒
ASROCK Z490 Phantom Gaming-ITX/TB3主机板在主机板下方底部加入 3 粒 ARGB LED 灯粒，支援「Polychrome Sync RGB」灯效技术，为玩家带来型格炫目的信仰灯效

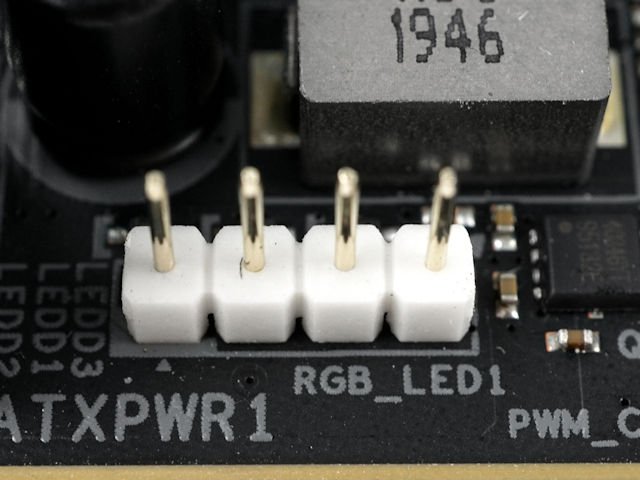

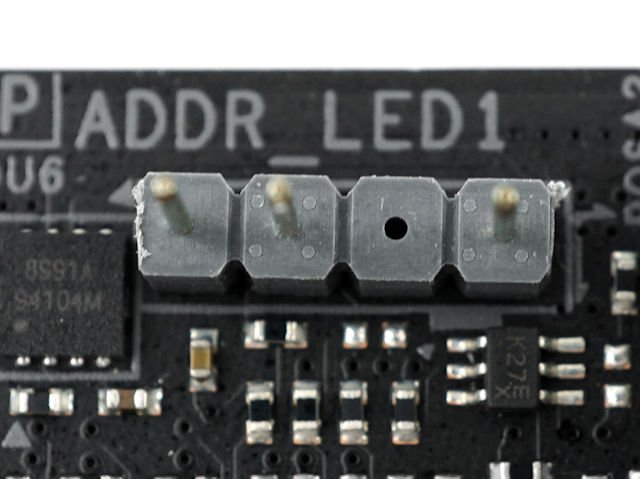

支援 1 组 12V RGB 及 5V ARGB LED 接口
主机板提供了 1 组 4-pin RGB LED 接口，支援标準 5050 RGB LED 灯条，输出为 12V 3A 36W，同时提供 1 组 3-pin 可编程 ARGB 接口，支援 5V 3A 最高 15W 功率的 RGB 装置，让用家为系统布置更丰富的 RGB 灯效。
ASROCK Z490 Phantom Gaming-ITX/TB3 Mini-ITX 主机板
平平评语：
ASROCK 全新推出「Z490 Phantom Gaming-ITX/TB3」Mini-ITX 主机板，专为游戏玩家而设，以高质素用料及高性价比作为卖点，採用 6 + 2 相 90A Dr.MOS 供电模组，90A 高效电感，配搭双风扇主动式散热器，可以确定系统稳定性，亦保留一定的超频空间，支援 2.5G Dragon Lan、Wi-Fi 6 无线网络模组，具备 Thunderbolt 3 接口等高速连接功能，绝对能满足 Mini-ITX 玩家的需要。
