诊所、餐厅、旅馆最啱用 Aruba Instant On AP11D 商用无线 AP

Aruba 针对中小型企业商用市场推出全新 Instant On AP11D 商用 Access Point，能够轻鬆建立店员及访客的独立 Wi-Fi 频道，一方面为公司的 POS 系统等提供安全稳定的内部网络，同时亦为客户提供高速 Wi-Fi，管理者可透过手机实时监控及管理网络状态，设定及安装非常简易，更可以要求用家先在 FB 打卡才能使用 Guest Wi-Fi，诊所、餐厅及旅馆等服务业场啱晒。

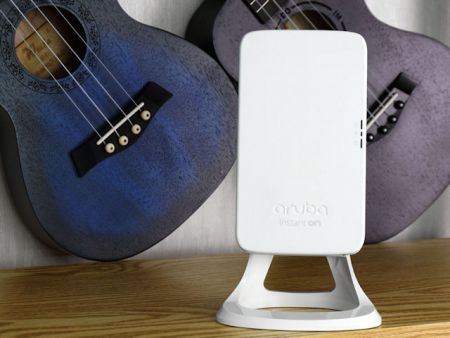

Aruba Instant On AP11D 商用无线 AP

Aruba Instant On AP11D 商用无线 Access Point

今次要为大家介绍的商用无线 Access Point 产品，是由来自美国的商用网络解决方案品牌 Aruba 所推出的 Instant On AP11D。最主要的卖点就是设定简便及易于管理，即使是没有特别骋请专业网管人员的小型企业，都能够透过手机应用程式或网页介面，轻鬆建立店员及访客的独立的 Wi-Fi 频道，在为公司提供安全稳定的内部工作网络的同时，亦为客户提供高承载的 Guest Wi-Fi，甚至还有要求客户经过「Facebook 打卡」才能享用免费 Wi-Fi 的设定，牙科诊所、餐厅、旅馆饭店等服务业场所值得选用。

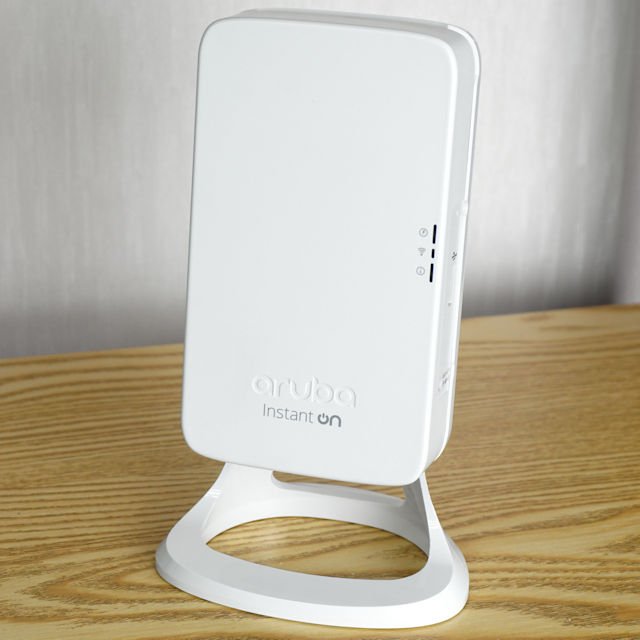

预设装上可拆式的桌面立座

Aruba Instant On AP11D 商用 AP 的本体尺寸为 86mm x 40mm x 150mm，附连桌面立座及壁挂配件，用家可自由选择将路由器立放或是挂于墙上，採用简约的纯白色塑胶外壳，而且没有外露的天线，就算将 AP 直接放在前台、接待处等当眼处亦不觉突兀，适合在任何业务的处所中摆放。

机底设有 4 组 GigabitEthernet Ports (左) /

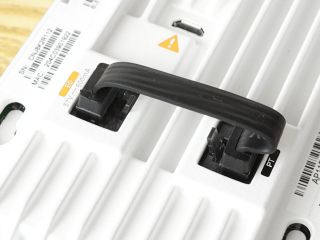

机背设有 Pass Though 接口 (右)

接口方面，Instant On AP11D 在机底设有 4 组的 Ethernet Ports，当中 E0/PT 为 Uplink Gigabit Ethernet 接口，而 E1-E3 则为 Downlink 接口，其中 E3 连接埠支援 PoE-out 功能，能够以菊鍊状连接多台 AP。另外在拆除桌面立座后，可以看到AP11D 的背面有着两个 Ehernet Ports 及一条短 LAN Cable，将机底 E0/PT 的讯号及电源 Pass-Through 至机背的 ET 接口上，支援 PoE-in (802.3at / 802.3af)，配合支援 POE 的 Switch 就免却接驳电源供应器。

壁挂配件设有开孔配合背面的接口

附连的壁挂配件设有开孔，能将 Uplink LAN 直接接到机背的 ET 接口，方便用家藏线于假天花或非实心墙后，不但能令装置更美观整洁，还能防止饭店或旅馆访客轻易拔除上行网线的同时，让他们使用 E1-E3 接口连接有线网络装置。

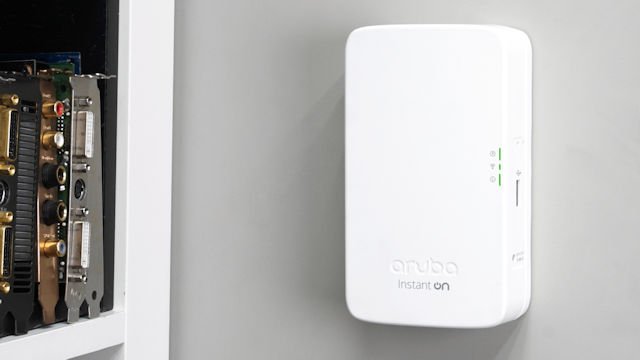

换上壁挂配件后能够安装在墙上

机面设有状态指示灯

Aruba Instant On AP11D 的机面右侧亦设有三颗分别代表系统、Wi-Fi及 PoE 的状态指示灯，例如在等待设置时系统灯会以黄绿交替闪烁，方便用家了解 Access Point 最基本的运作状态。网络方面，AP11D 支援 IEEE 802.11ac Wave 2 无线网络制式、2x2 MU-MIMO 技术，提供最高 867Mbps (5GHz@Wi-Fi 5) + 300Mbps(2.4GHz@Wi-Fi 4)、合共 AC1200 的无线网络频宽。

拆解 Aruba Instant On AP11D

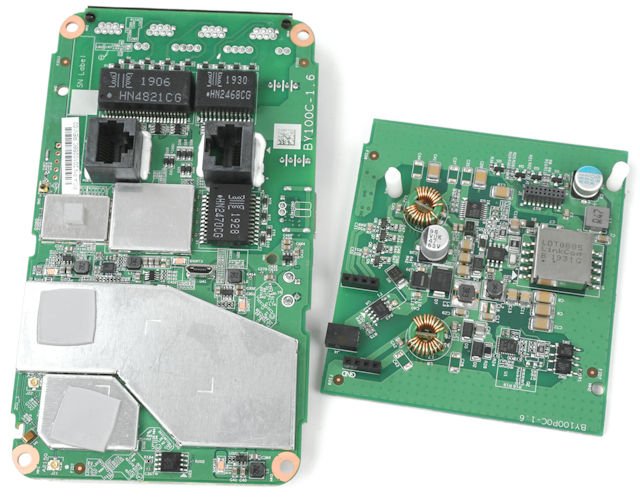

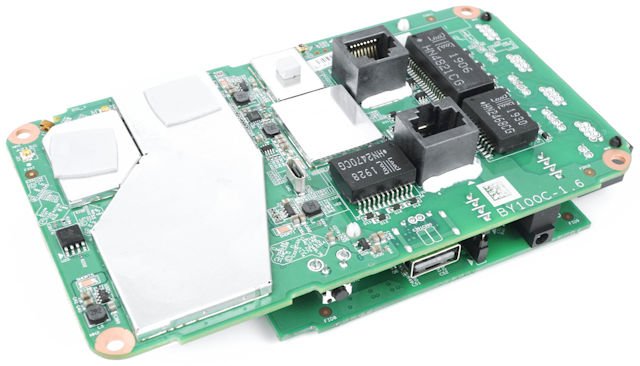

採用了子母板方式设计

拆解 Aruba Instant On AP11D 的外壳后，可以看见内部採用了子母板方式连接，叠合两块 PCB 以节省佔用的空间，用尽迷你的机体内有限的位置。

主要元件均加入了金属抗干扰屏蔽

Instant On AP11D 採用 Qualcomm IPQ4019 SoC 晶片，是一颗高度整合、单晶片设计的双频 Wi-Fi 网络解决方案，内建四颗 ARM Cortex A7 处理器，最高核心时脉为 717MHz，整合了 2.4GHz 及 5GHz Wi-Fi 双频网络，支援 2x2 MU-MIMO (2-stream) 架构，提供最高 867Mbps + 300Mbps、合共 AC1300 无线传输频宽。

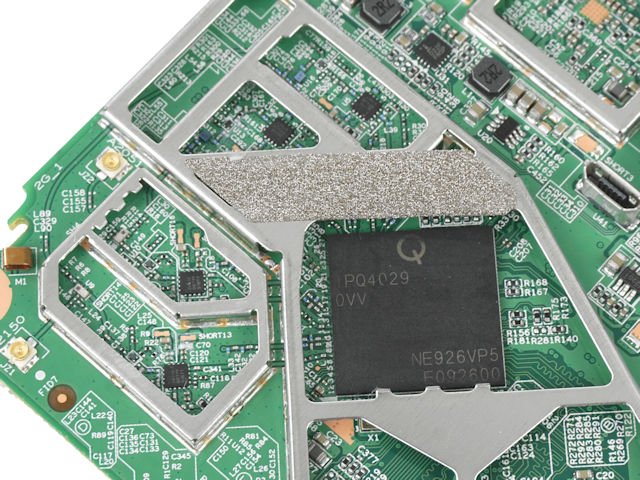

Qualcomm IPQ4029 SoC 晶片

讯号增益方面，5GHz 频段採用了 2 颗 Skyworks「SKY85717-11」整合式 Wi-Fi 前端模组，2.4GHz 则搭配 2 颗 Skyworks「SKY85325-11」，两者都内建了讯号增益器、调节器、单刀两掷开关 (SPdT) 及低噪音放大器 (LNA)，以加强整体讯号收发能力，配合隐藏式的指向性金属天线能为 5GHz 及 2.4GHz 频段分别带来最高 6.2dBi 及 4.3dBi 的讯号增益。

QualcommQCA8075 Gigabit PHY 晶片

Qualcomm IPQ4019 SoC 晶片内建了 Gigabit Ethernet Switch 引擎，搭配 Qualcomm QCA8075 Gigabit PHY 晶片，提供 4 个 Gigabit Ethernet 接口 (1 Uplink + 4 Downlink)，支援以 10/100/1000 Mbps 模式运作。

Texas Instruments CC2540F256 SoC 晶片

另外加入一颗Texas Instruments CC2540F256晶片，支援 Bluetooth 5.0 版本的 low energy 无线传输技术，让用家以手机进行初次设定时，能以蓝牙功能轻鬆作出配对。

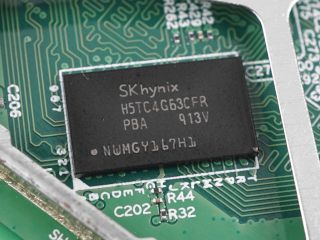

SK Hynix H5TC4G63CFR DDR3L 颗粒 (左) /

MX35LF1GE4AB-Z4I Nand Flash (右)

为应付商用 Access Point 经常面对大量使用者的资料传输量的需求及为路由器加入更多管理功能，Aruba Instant On AP11D内建了一颗 SK Hynix H5TC4G63CFR-PBA4Gb DDR3L 记忆体颗粒，提供 256MB 系统记忆体，而 Nand Flash 则採用了 Macronix MX35LF1GE4AB-Z4I颗粒，容量为 1Gb。

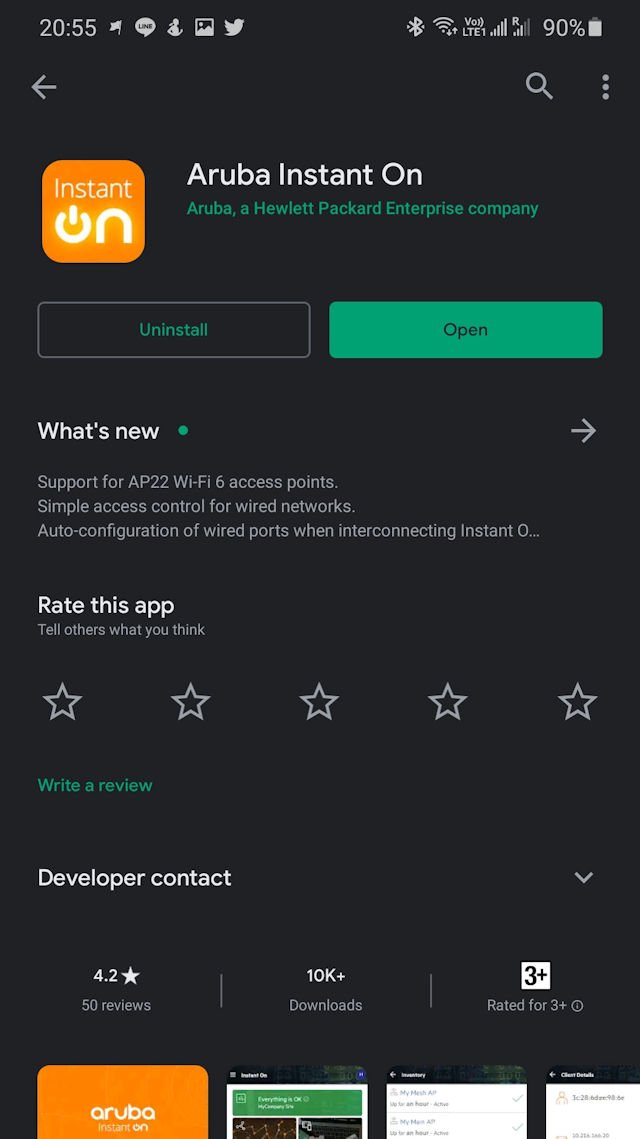

Aruba Instant On 手机应用程式

要设定 Aruba Instant On AP11D 其实相当简单，只需要为 Access point 接上电源及 Ethernet 网络线，接着便可以透过「Aruba Instant On」App 进行初始化设定，支援 Android 4.4 及 IOS 10.0 或以上版本平台装置使用，另外亦能以网页浏览器进行设定及管理。用家首先需要申请一个 Aruba Instant On 帐号，经过电邮认证之后就可以登入，并依照画面指示逐个步骤进行设定，过程毫无难度，即使是没有相关网络建设经验的用家亦能轻鬆完成设置。顺带一提，Aruba Instant On 系列产品也支援远端连线管理，只要将 AP 接到互联网上，便能够让网络管理人员远端协助启用产品及更改设置，大部分情况的问题都不需要上门处理。

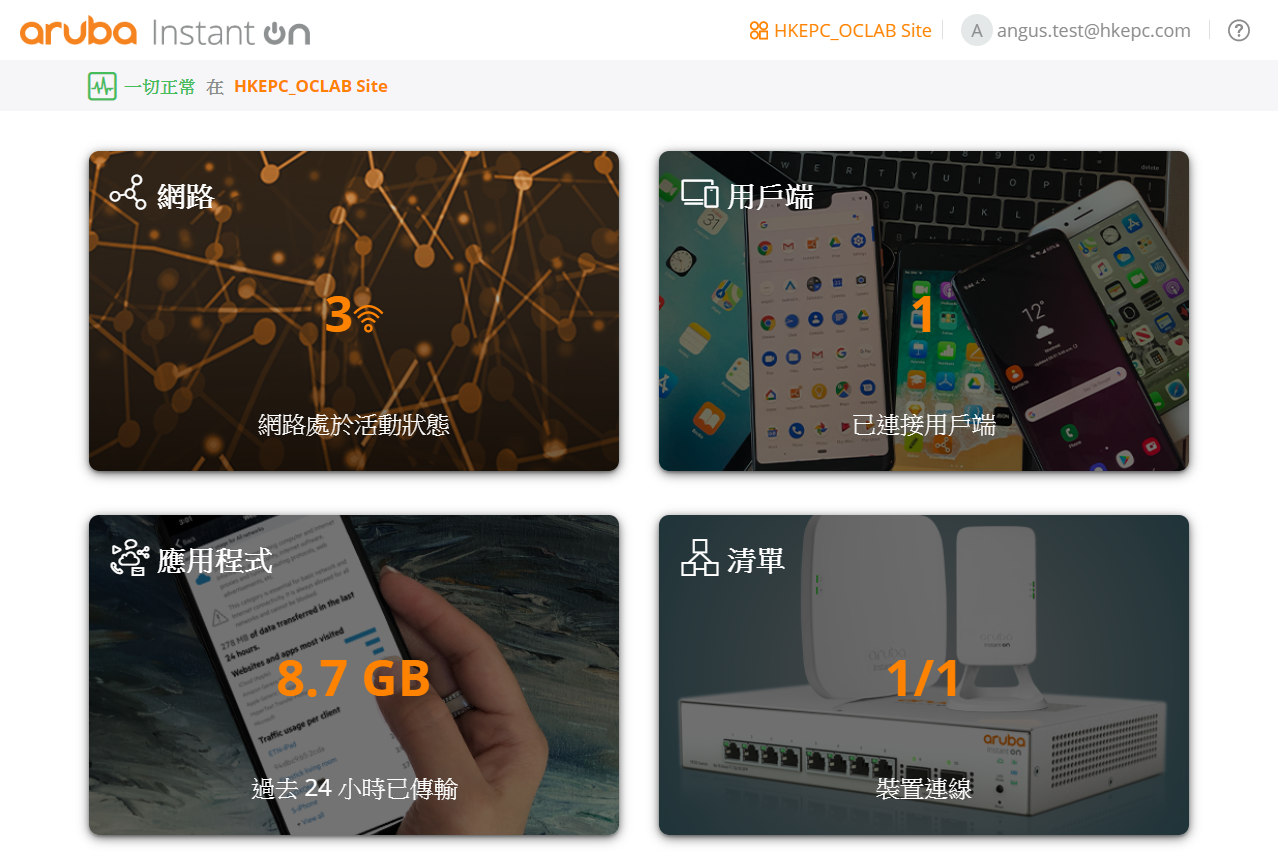

支援以网页浏览器进行设定及管理

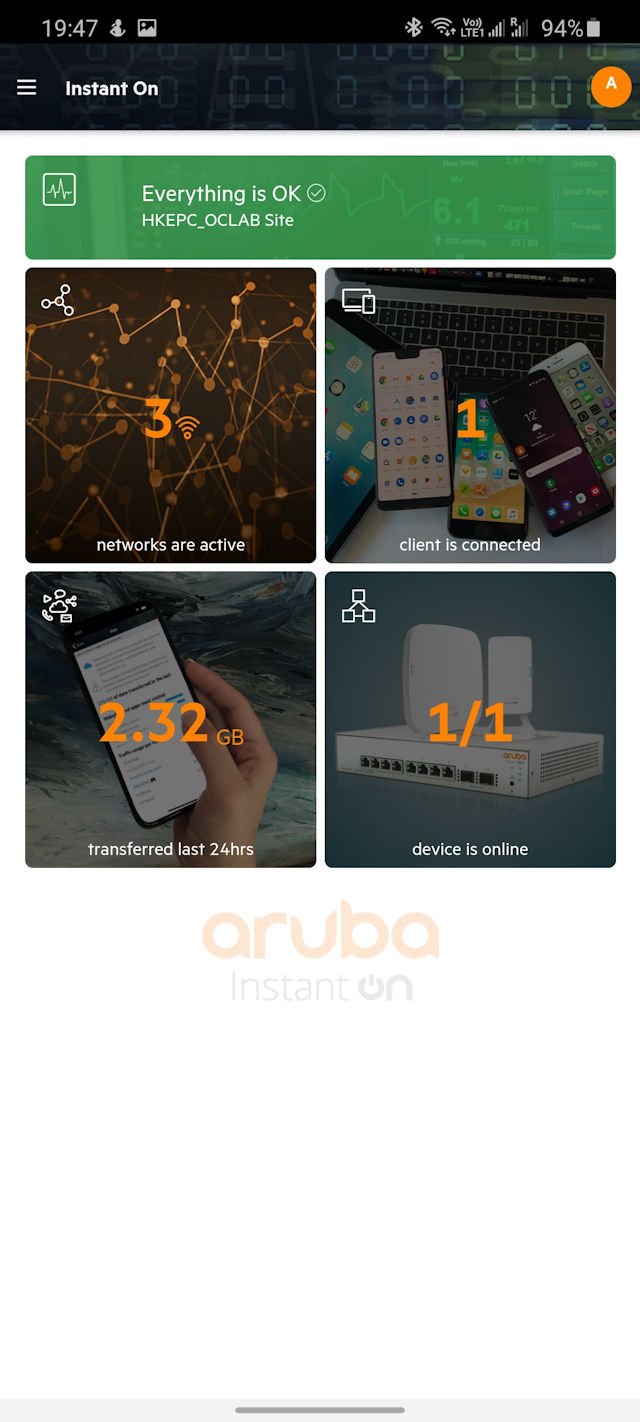

App 介面非常简洁

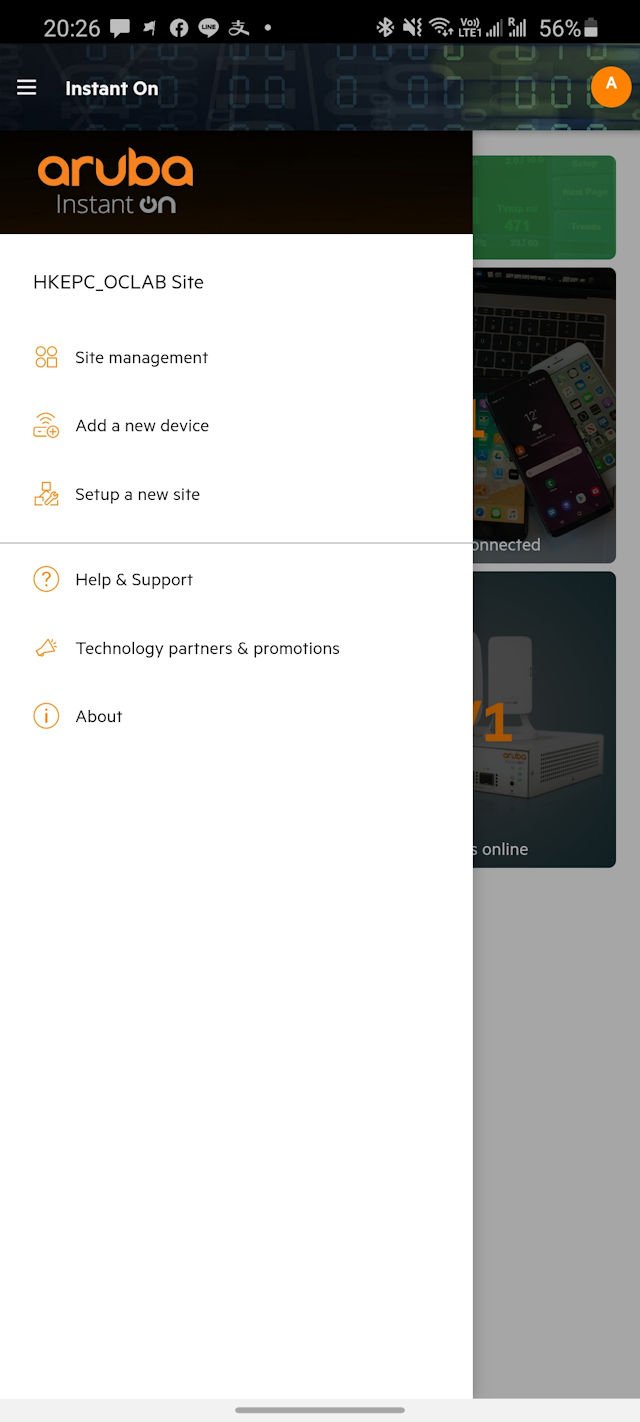

完成初次化设定后，便会进入 App 的主介面，主页设有五大功能，包括无线网络设定、网络活动状态、客户端、传输流量及装置连线，另外在左上角的选单设有站点管理、新增新装置及设定新站点三个选项，一个介面便能远端控制多个站点，IT 网管人员能够随时随地管理多个工作场所或分店的网络，让中小型企业能够节省 IT 人力成本开支。

站点执行状况分页

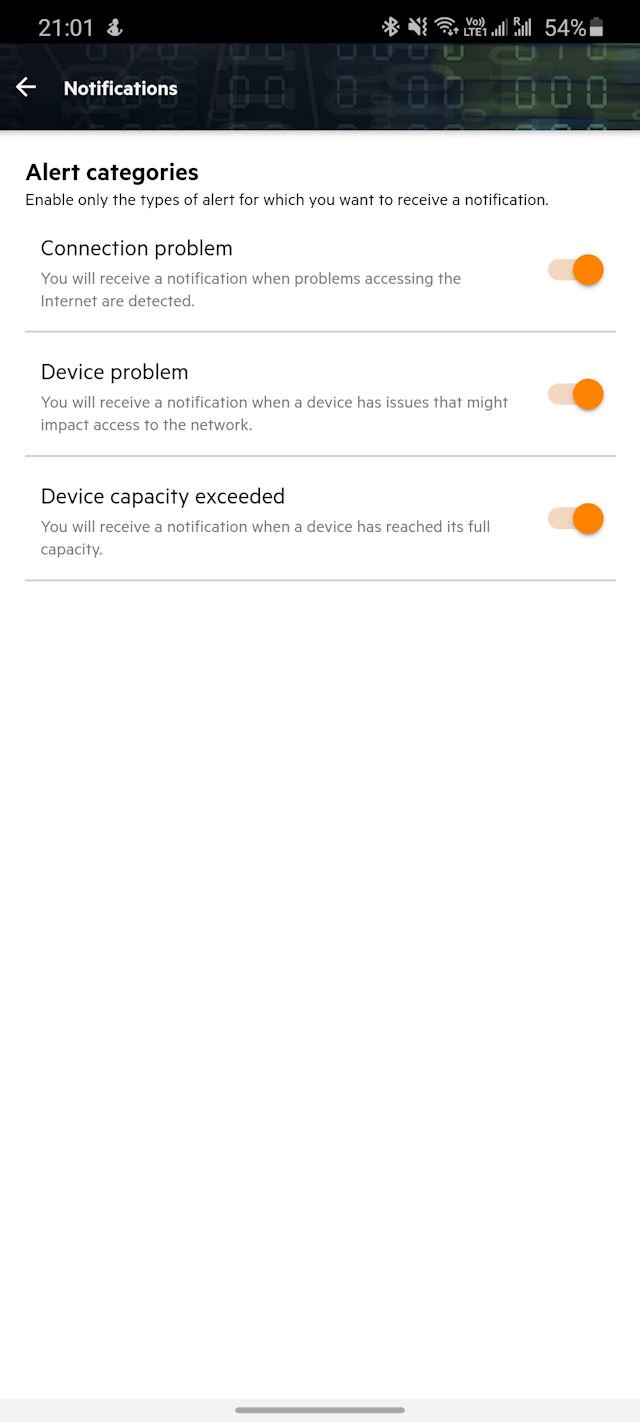

站点执行状况页面 (左) / 通知设定 (右)

在网络执行状况分页中，介面会显示站点的状态，包括过去 7 天内触发的警报、站点内的网络装置是否在线、最近一次重新启动的时间及目前传输速率。当检测到互联网的连接问题、网络装置出现问题或是装置的容载量达到极限时就会发出通知，提醒用家及时处理问题。

无线网络分页

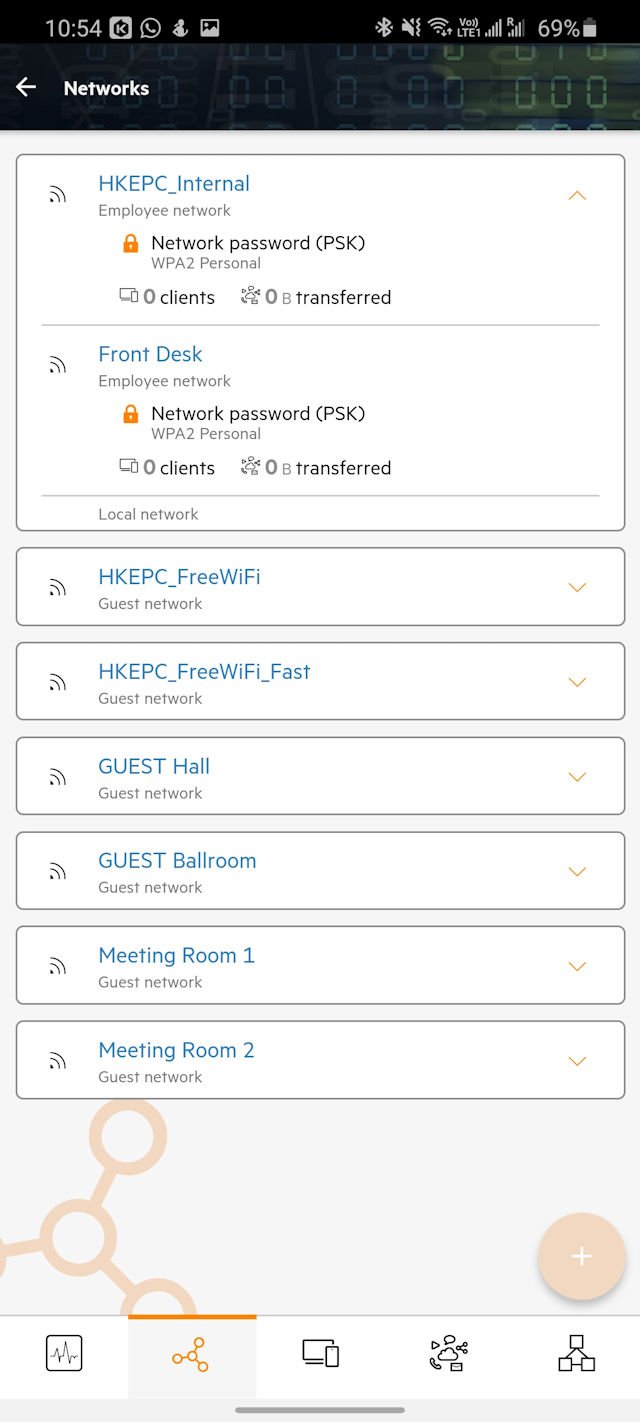

无线网络分页 (左) / 管理 SSID 设置 (右)

在无线网络分页中，用家能够新增、管理多个 Wi-Fi 网络 SSID 以及查看每个 SSID 所连接的装置数及流量。而且对比一般家用路由器大多只能提供主要及访客网络，Aruba Instant On AP11D 能够提供最多 8 个无线网络名称，让用家更仔细地分开每个网络的用途。

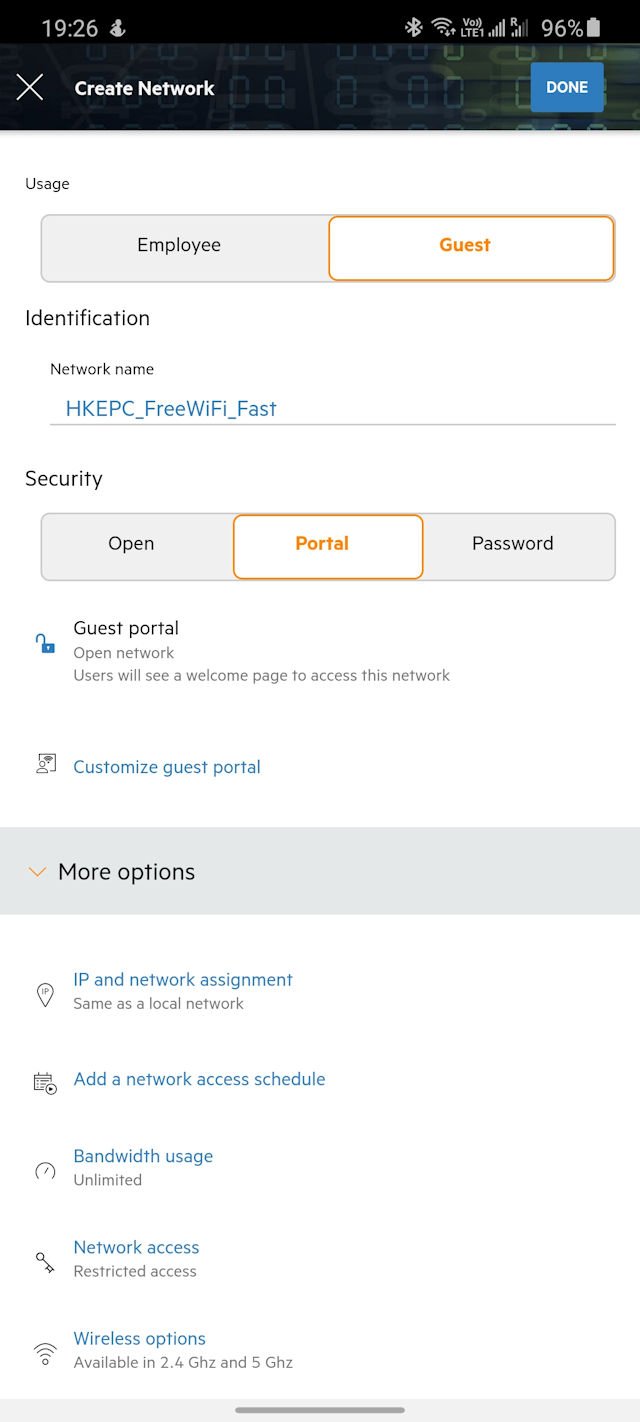

能选择新增员工网络或访客网络

每个 SSID 都能让用家自由选择是「员工网络」还是「访客网络」，当中员工网络必须设定保安认证方式，而且除了一般常见的 WPA-Personal (WPA-PSK) 密钥登录外，还支援 WPA-Enterprise 透过 802.1x RADIUS 伺服器进行身份认证，大幅加强无线网络的安全性。

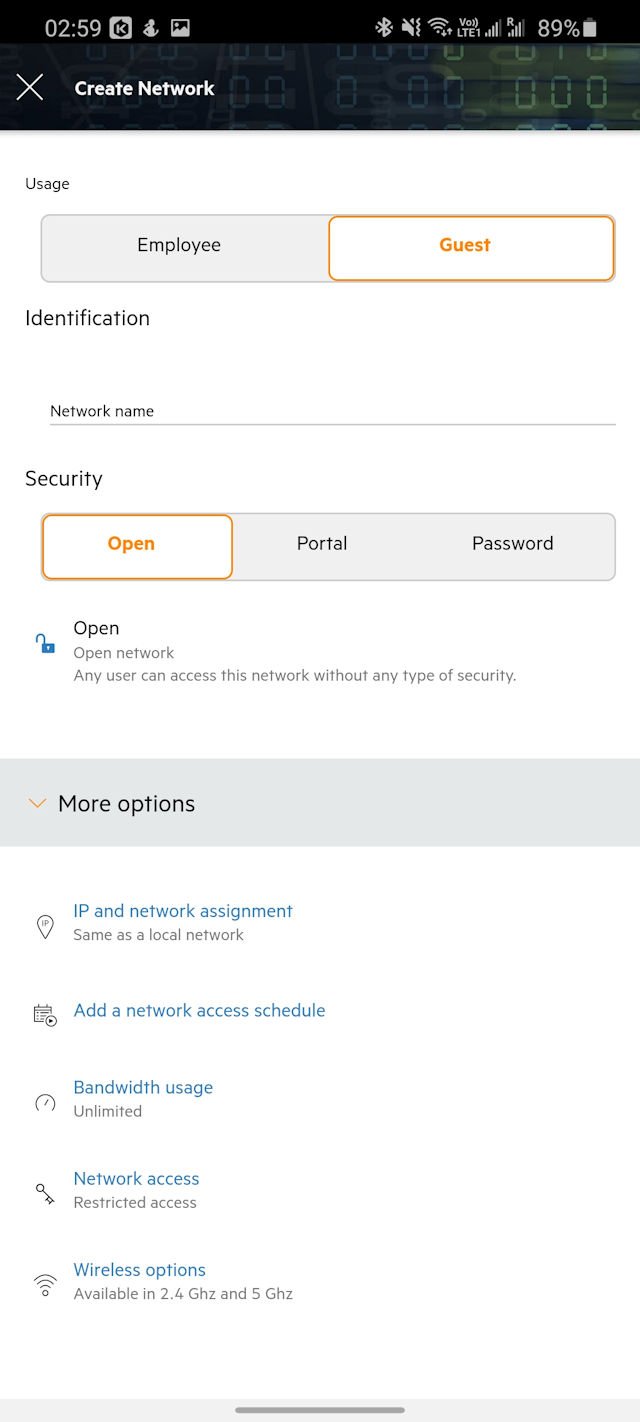

支援常见的开放式访客网络或设定 Wi-Fi 密码

而在访客网络方面，则能够选择开放式网络及WPA-Personal 密码登录，但如果访客网络的用途是要为店内的顾客提供免费 Wi-Fi 服务，虽然的确可以选择将 SSID 设定成开放式网络或在店内展示 Wi-Fi 密码，但这让的做法却没辨法在提供无线网络服务前要求客户接受使用条款，要是他们使用网络作非法用途，店家亦难以对顾客进行追究，对业务场所会做成一定的法律风险。

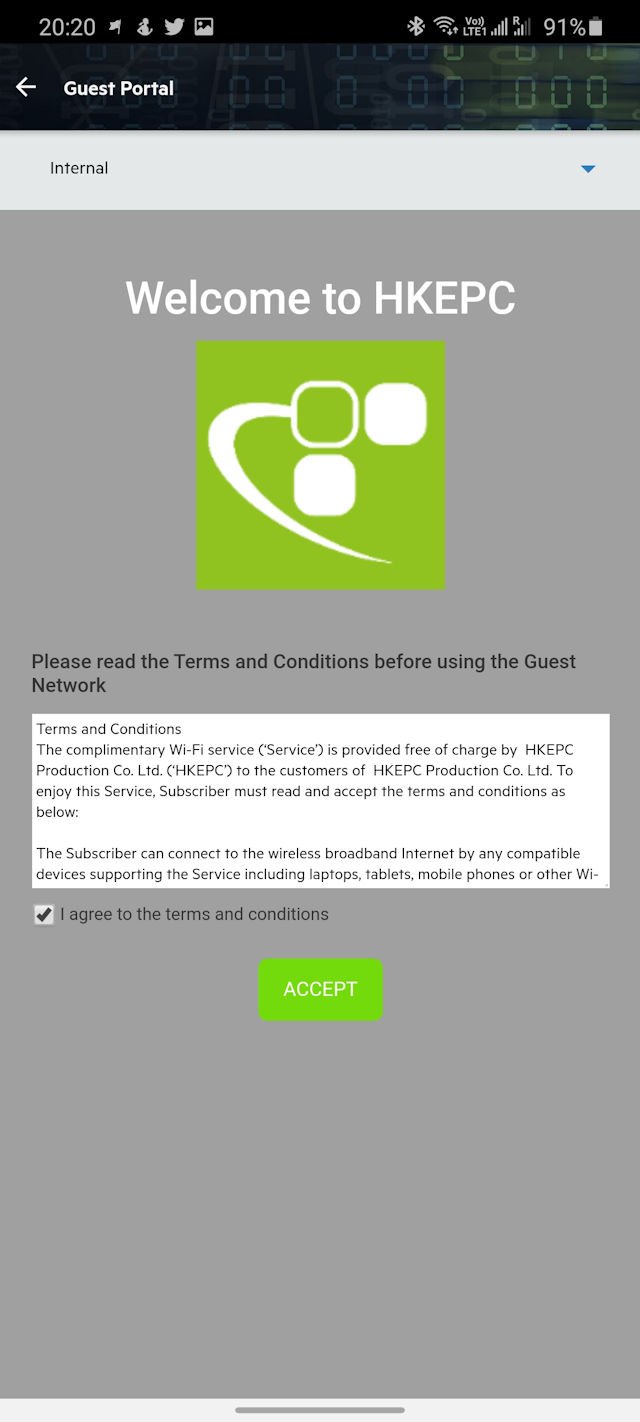

支援建立自订 Wi-Fi 登录页面

有见及此，Aruba Instant On AP11D 就支援将访客网络设定成需要透过入口网站进行连线，能让店家建立简单的 Wi-Fi 登录页面，毋须任何网页编程及伺服器架设的能力。能够自订欢迎字句、Logo 图案及背景颜色等介面设置，最重要的是还能够填入使用条款及细则，让顾客在详细阅读及同意条款后才能连接 Wi-Fi 网络，一方面保障公司避免承担某些民事责任，亦能简化顾客的登入程序。

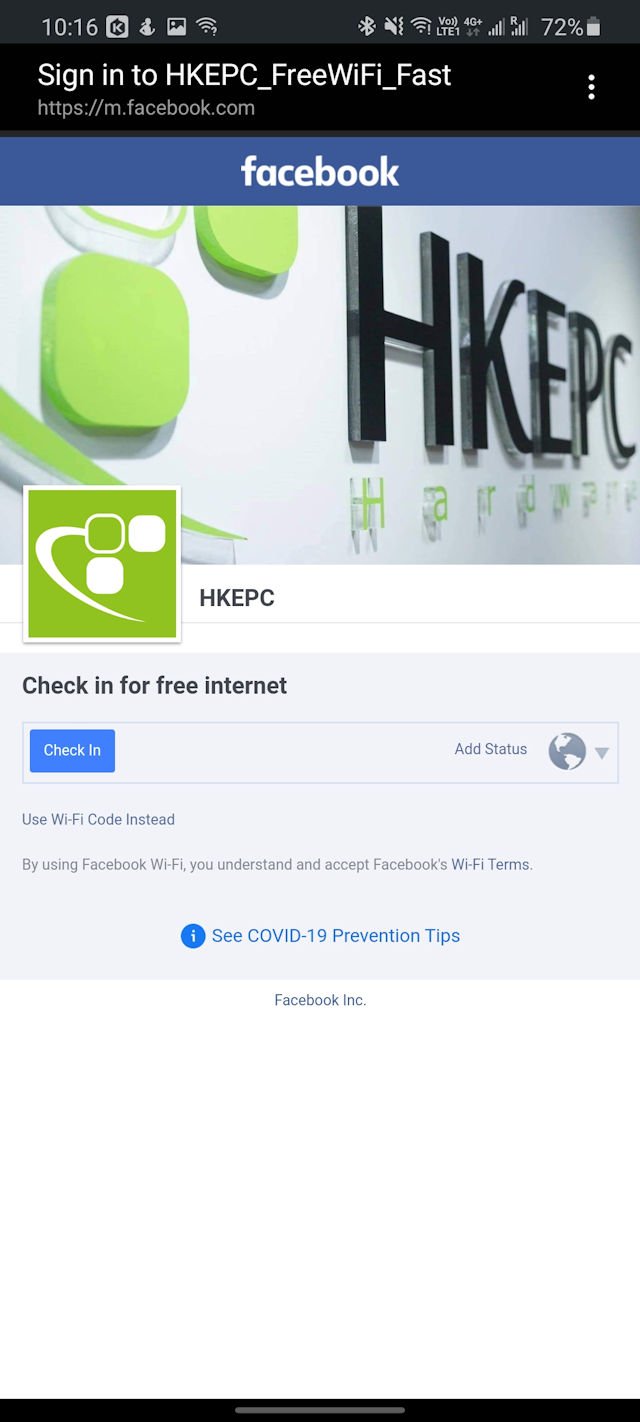

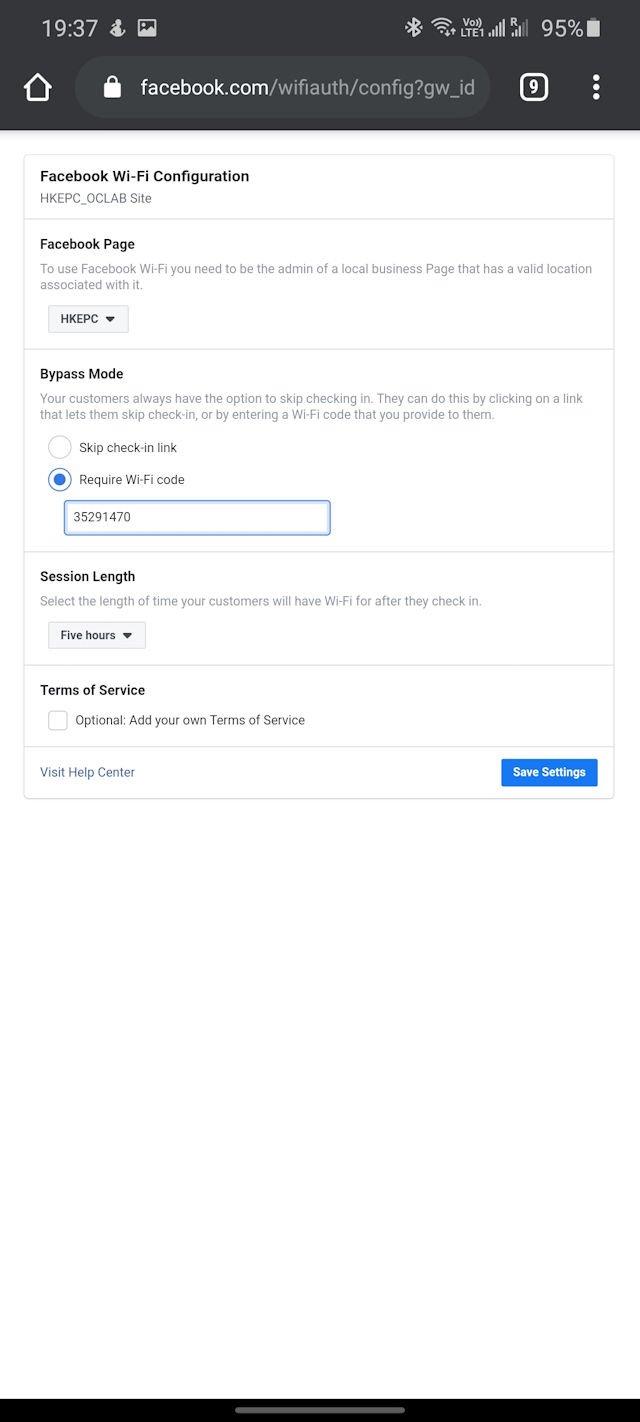

能设定以 Facebook「打卡」的方式登录 Wi-Fi

除了能够建立自订的内部 Wi-Fi 登录页面或连结由其他服务提供者提供的外部登录介面外，Aruba Instant On AP11D 还导入「Facebook Wi-Fi」的支援性，要求顾客在 Facebook 上「打卡」签到后才能连接免费 Wi-Fi 服务，透过社交媒体为商家带来宣传推广的作用，而且还可以设定每次打卡后顾客能够使用 Wi-Fi 服务的时间长度及新增使用条款。

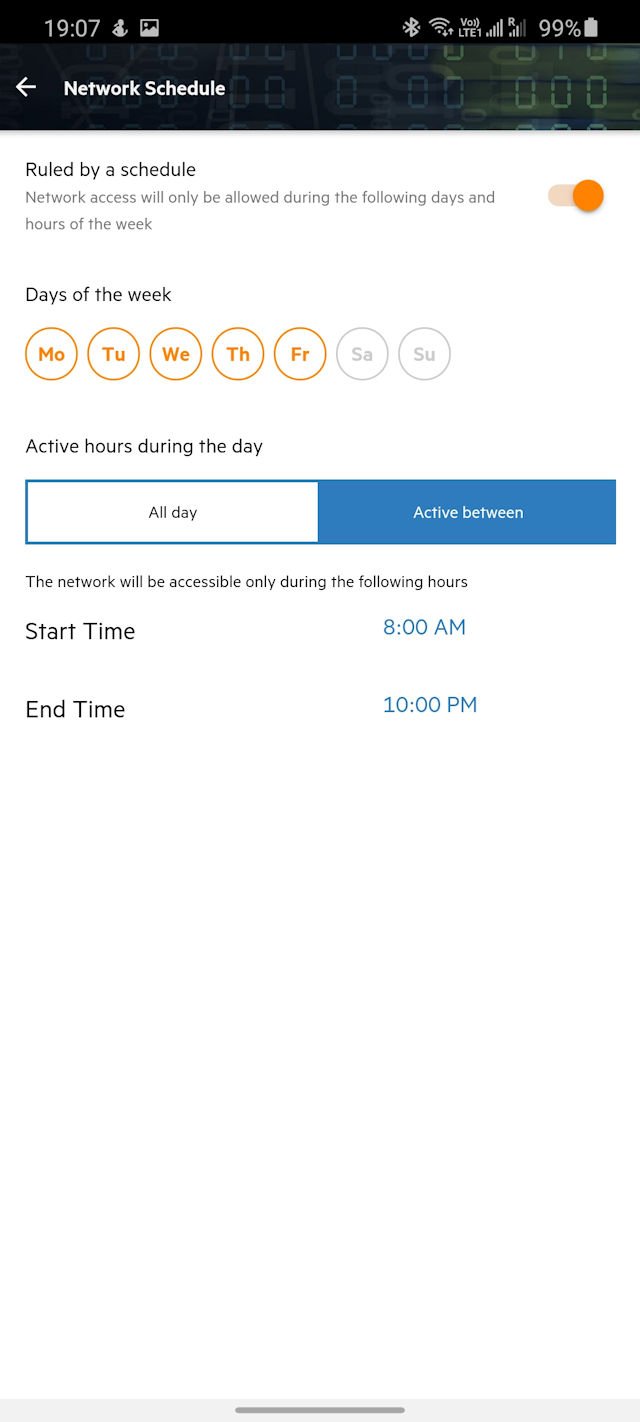

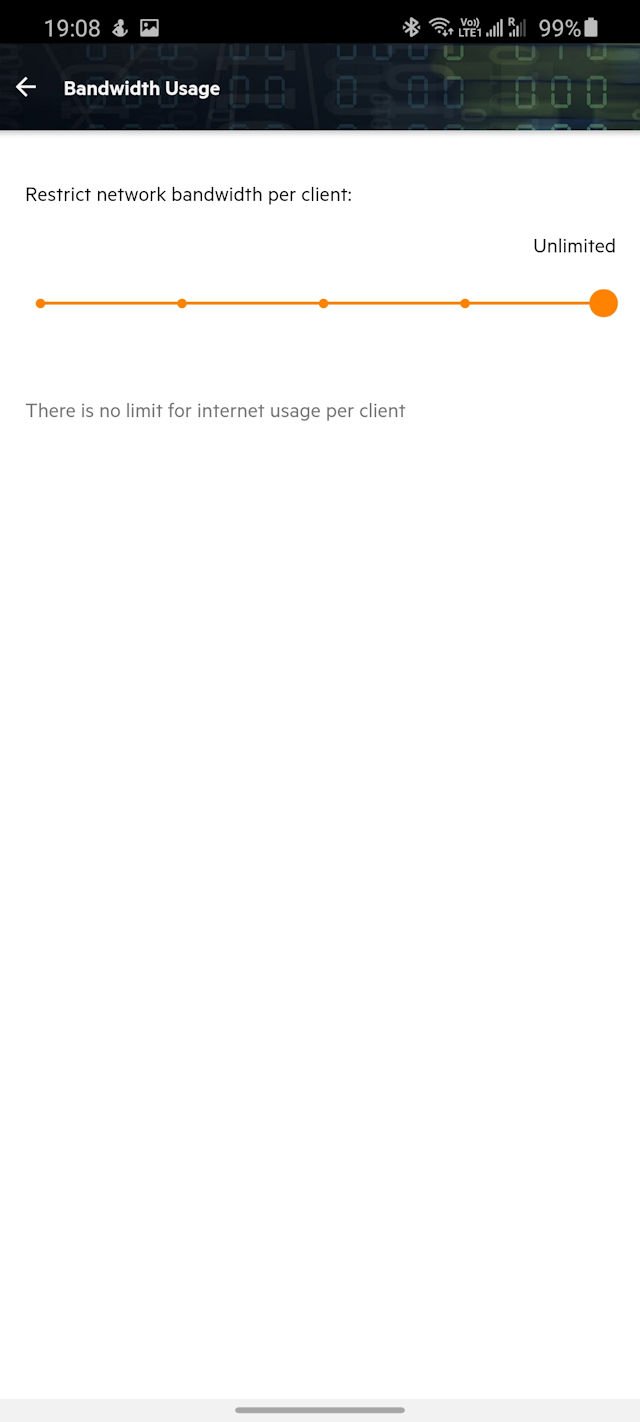

网络排程功能 (左) / 频宽限制设定 (右)

另外，Aruba Instant On AP11D 亦能为每个网络设定独立的启动时间及频宽限制，例如只在商店的营业时间才开放免费 Wi-Fi 服务，避免在关店后仍然有人在店舖附近「R WiFi」。而频宽限制就很好理解了，将 Wi-Fi 的速度限制在特定水平，避免单一装置佔用太多流量导致网络拥塞，让每位客人都能公平、合理地使用服务。

客户端及传输流量监控

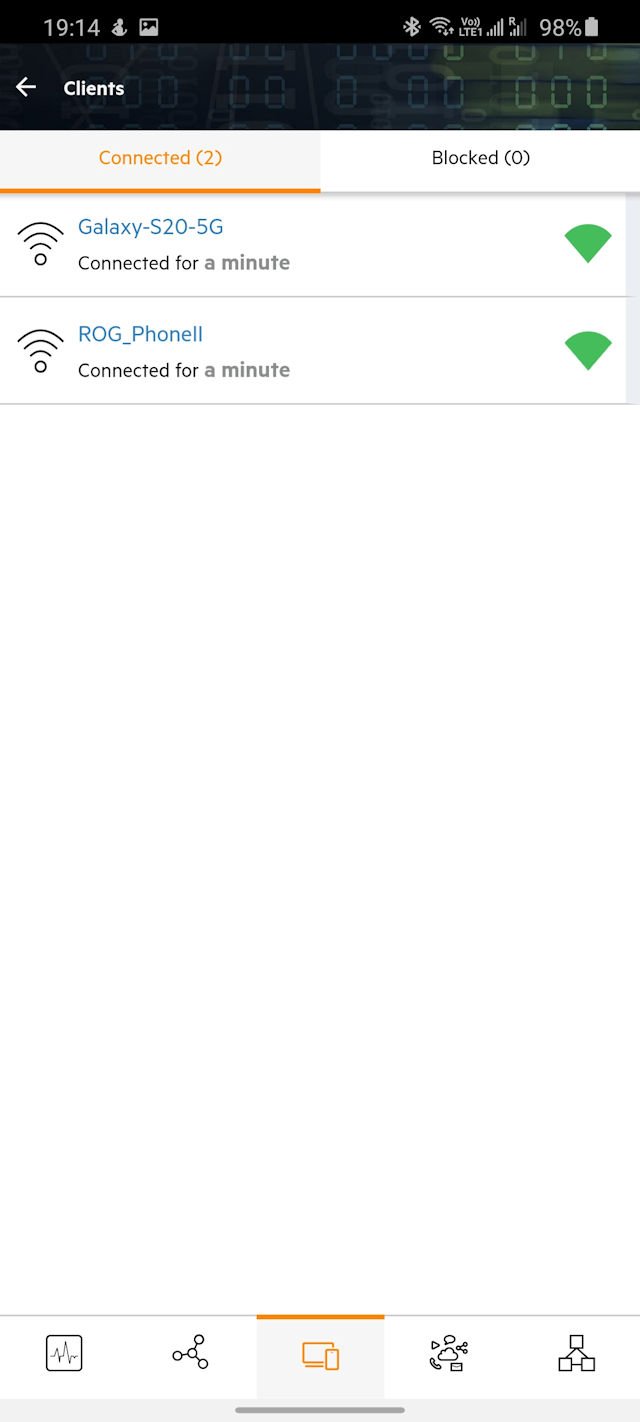

客户端装置分页 (左) / 装置详细资讯及状态 (右)

然而作为商用的 Access point 产品，装置及流量监控都是绝对不可少的功能，尤其是在工作环境中，想要知道员工有没有在工作时偷偷地进行游戏或是不断地滑脸书吗？可以在客户端介面上查看当前所有正在连接至 Wi-Fi 的装置，选择特定装置后便能够看到基本连接资讯及流量状况。

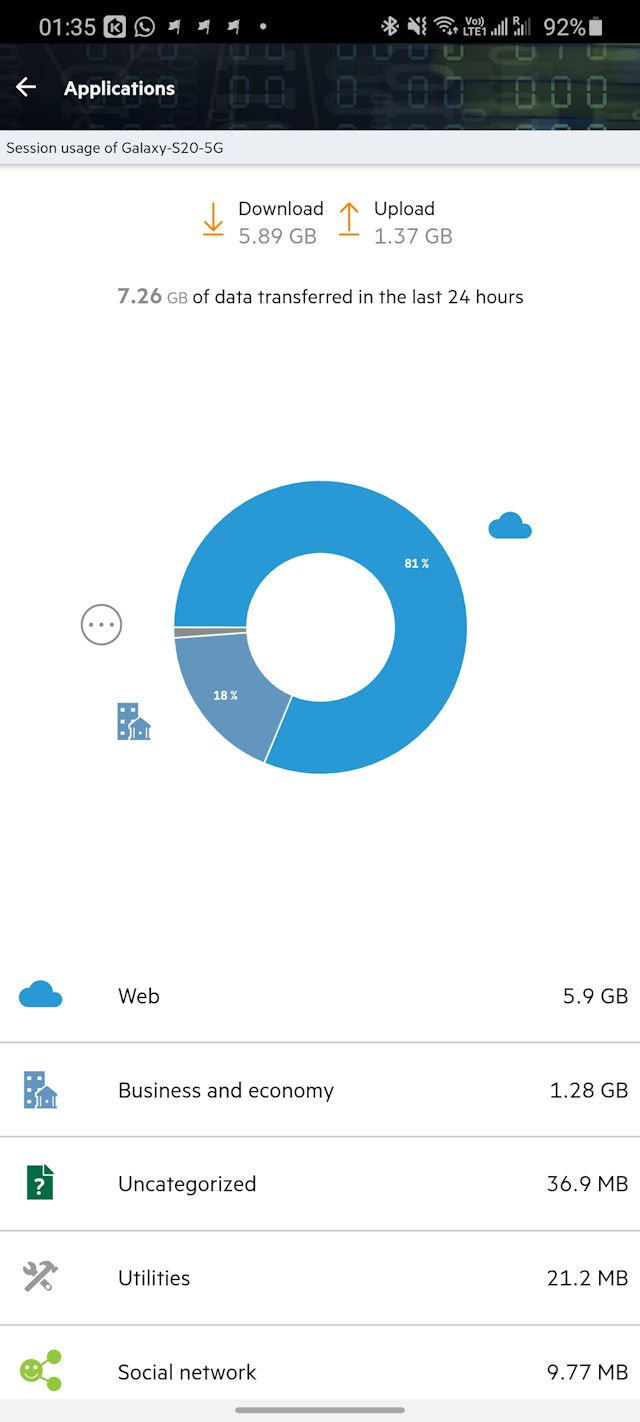

能够更详细地检查装置的流量报表

点按底部的用量图表后还可以看到更详细的流量报表，系统会将流量进行分类，包括社交网络、网页浏览、串流平台、网购平台及成人内容等等，并会将数据製成圆形图，以更直觉的方式观察各个类别的流量佔的比例。还能够查看每类流量中最常被使用的服务及网站，从而判断特定用家有否浏览不当的网站内容或是进行 BT，进而对该装置作出封锁。

提供了封锁特定连线类别的功能

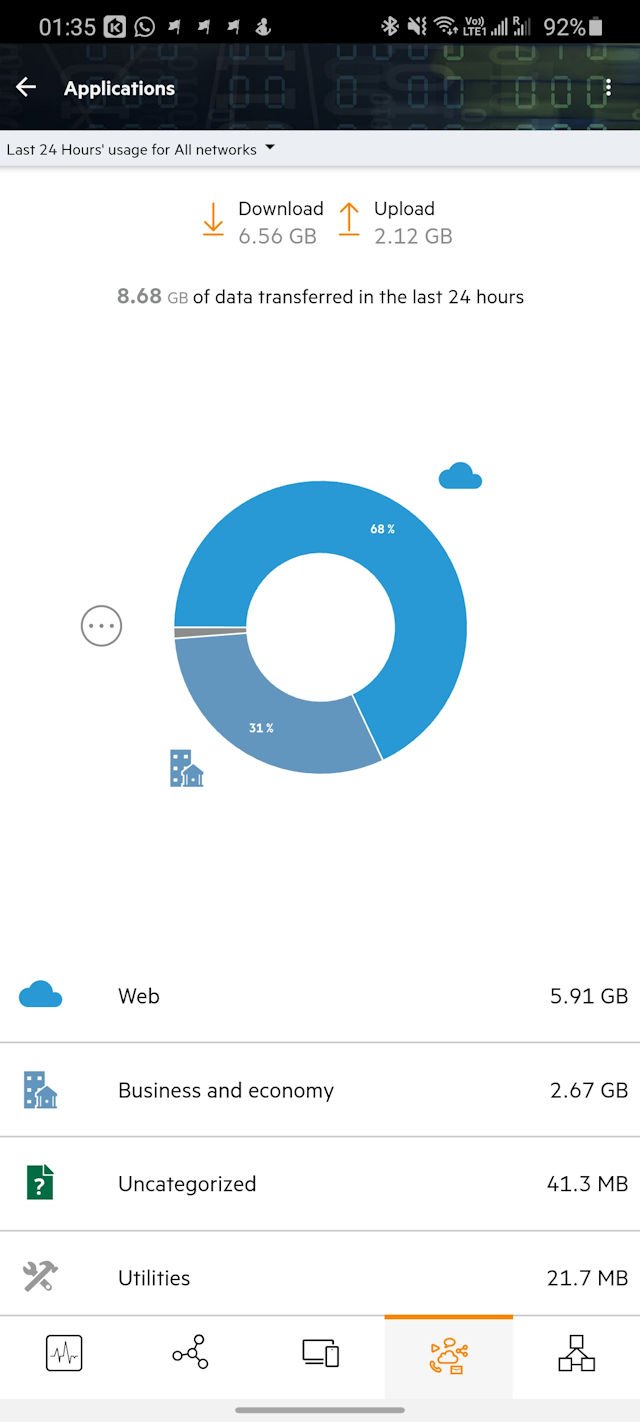

而在传输流量监察的分页中，显示方式与上方的个别浏览一样，但就是针对整个站点或是指定 Wi-Fi SSID进行分析，同样会在选择特定类别后显示最常被使用的网站及服务，但就增加了装置的流量排名。同时能够封锁特定类别的连线，例如防止任何人透过访客网络浏览成人内容或封锁员工网络的游戏连接能力。

无线网络速度测试：

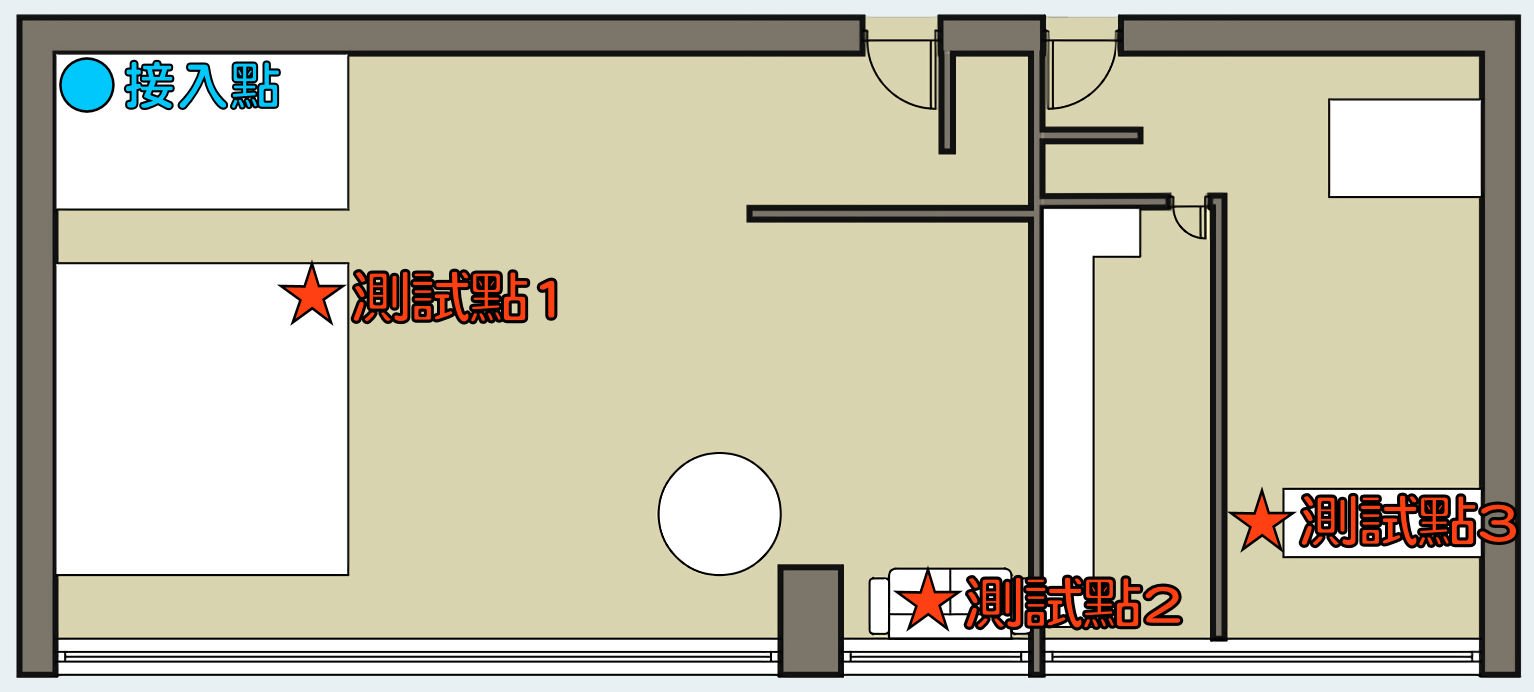

测试採用 Samsung S20+ 智能手机，向下支援 Wi-Fi 5 无线网络制式、2T2R 传输规格，最大传输频宽为 867Mbps@5GHz，足够用尽 Aruba Instant On AP11D Access Point5GHz 频段的速度，分别在三个不同位置测试无线网络连接速度，测试点及接入点的放置位置可参考上方的平面图。

5

实测结果显示，在直线距离接入点约 3 米的「测试点 1」取得平均 544 Mbps 下载速度及 534 Mbps 上载速度，而且在距离约 10 米外、相隔一面墙的「测试点 3」中，仍能保持高达 197 Mbps 的下载速度，「穿墙」能力相当不错，覆盖範围较一般家用路由器为强。

Aruba Instant On AP11D Access Point

试用完 Aruba Instant On AP11D 接入点后，就完全明白到这种商业级的 Access Point 产品最重要的其实不在于产品的硬体规格，反而是要设定简便及易于管理。让无法支付额外成本骋请专业网管人员的中小型企业，都能够透过手机应用程式或网页介面轻鬆建立出符合企业需要的 Wi-Fi 网络。在提供安全的内部职员网络的同时为顾客提供高承载力的免费访客 Wi-Fi，而且还能自订登入画面甚至要求客户经过「Facebook 打卡」才能享用 Wi-Fi 服务的选项。加上高度介面化的网络监控介面，将所有装置及流量来源都作出分类整理，还能够封锁特定连线类型如：成人网络及游戏连线，非常适合牙科诊所、餐厅及旅馆等中小型服务业场所选用。
