ASROCK 全新推出「A520M-ITX/ac」Mini-ITX 主机板，採用 AMD A520 系统晶片，支援 AMD Ryzen 3000 / 4000 处理器，具备 8 相 50A Dr.MOS 供电设计、60A Premium 级金属电感、Intel 802.11ac Wi-Fi 模组，适合配搭全新 Ryzen 4000 APU 处理器使用，亦支援下一代 Ryzen 5000 APU 处理器，有意组装高效能 Mini-PC 不妨考虑一下。

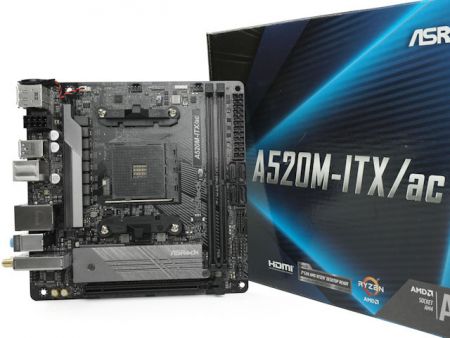

ASROCK A520M-ITX/ac 主机板
ASROCK A520M-ITX/ac 主机板
为解决小型 Ryzen 4000 APU 电脑平台价钱昂贵的问题，全新 AMD「A520」主机板正式登场，以非超频入门级市场为定位，行走平民路线，简化「B550」主机板过多的功能以节省主机板成本。ASROCK 全新推出「A520M-ITX/ac」Mini-ITX 主机板，具备 8 相 50A Dr.MOS 供电设计、60A Premium 级金属电感、Intel 802.11ac Wi-Fi 模组，虽然是入门级主机板，但亦保持不俗的用料质素及功能，配搭 Ryzen 7 4750G PRO 处理器最适合不过。
ASROCK A520M-ITX/ac 採用 Mini-ITX Form Factor 规格，尺寸为 17.0cm X 17.0cm，外观主要以简洁为主，採用银色的 VRM 和 M.2 / PCH 散热器及斜纹线条迷彩图案点缀，行走低调风格并且保持质感，没有任何鲜明的色彩及 RGB 灯效。
VRM 、M.2、PCH 散热器
Socket AM4 处理器接口
採用 AMD Socket AM4 处理器接口，支援 AMD Ryzen 3000 系列、Ryzen 4000 系列 APU 及 未来 Zen 3 CPU 及 APU，官方不支援「Zen+」及「Zen」微架构旧处理器，不相容 Ryzen 5 3400G 及 Ryzen 3200G 处理器。根据 AMD 官方文件指出，Socket AM4 将会一直沿用至少到 2021 年底，成为 AMD Desktop 入门至效能级平台的统一接口规格，令 Socket AM4 主机板的生命週期相较长，不会因 CPU 换代而被淘汰。
支援 Socket AM4 处理器接口
AMD Ryzen 3000 Processor Family (Zen 2 architecture)
PCIe
Support
Ryzen 5
3500X
由于 A520 是定位入门级用家市场，在 VRM 供电设计方面不及 B450 / B550 等中阶主机板，笔者会建议 A520 主机板最好搭配标示为 65W TDP 的 AMD Ryzen 3000 / 4000G 处理器。
AMD Ryzen 4000G APU Family (Zen 2 architecture)
PCIe
Support
Ryzen 5
4600G
AMD A520 主机板对于 B450 的主要优势，在于 B450 最高只支援 Ryzen 3000G APU，如果用家想使用 Ryzen 4000G APU (代号 Renoir) 同时未来保留 Ryzen 5000G APU (代号︰Cezanne) 的空间，选择 A520 主机板比购买上代 B450 更有保障。
AMD A520 系统晶片
AMD A520 系统晶片
AMD A520 系统晶片可以说是 B550 的阉割版本，採用 28nm 制程交由 ASMedia 代工设计，Chipset ID 为 07、Revision A0，晶片编号为 218-0891015，与 B550 的主要差异在于 CPU 功能支援，透过 AGESA 限制仅提供 PCIe 3.0 绘图接及 PCIe 3.0 NVMe SSD 接口，不提供 PCIe x8 + x8 Dual Graphics 配置与 PCIe x8 + x4 + x4 Dual SSD 配置，同时亦不提供任何 CPU 超频功能。
AMD Chipset I/O Comparsion
Chipset 功能方面， AMD A520 系统晶片的 PCIe Lanes 数目由 10 个减至 6 个，虽然数目上与 B450 相同但速度却由 Gen2 提升至 Gen3，可用性大大提升。USB 连接埠数目由 10 个减至 9 个，主要是删减了一组 USB 3.2 Gen 2 连接埠，提供 6 个 USB 2.0、2 个 USB 3.2 Gen 1 及 1 组 USB 3.2 Gen 1。
支援 DDR4-4733 O.C.
2 DIMM 最高支援 64GB 容量
记忆体方面，ASROCK A520M-ITX/ac 主机板拥有 2 组 DDR4 DIMM 扩充槽，支援 Dual Channel 双通道记忆体技术、 1 DIMM per Channel 配置，可配置 un-buffered、non-ECC 及 ECC 记忆体模组，支援 ECC 侦错技术，系统记忆体最大容量为 64GB ，单通道记忆体容量最大为 32GB，同时记忆体相容性亦有明显改善，更加入全新 2:1 Ratio 除频令超频能力大幅提升。
虽然 ASROCK A520M-ITX/ac 主机板删减了 CPU 超频功能力，但仍然保持记忆体超频功能。主机板採用 15μ 黄金接点插槽，能降低磨损及氧化情况并提供更优秀的电气性，主机板官方规格支援最高 DDR4-4733+OC，测试採用 Crucial Ballistix gaming memory DDR4-3600 8GB 记忆体，手动增加工作电压及放鬆延迟值后稳定超频至 DDR4-5000 并完成负载测试，记忆体超频能力非常强大。
8 相 50A Dr.MOS 供电设计
供电方面，ASROCK A520M-ITX/ac 主机板採用 8 相数位供电设计，其中 6 相位负责处理 CPU 供电、2 个负责 SOC 供电，配搭小型铝合金散热器，能有效地带走整个 VRM 的热量，从而加强了系统稳定性及提升寿命。

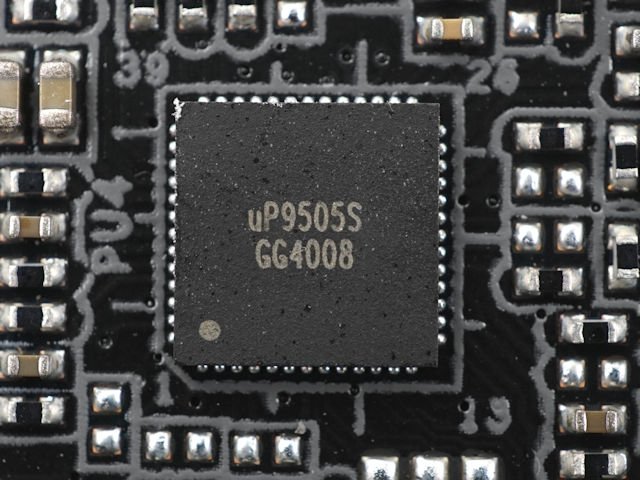

採用 uPI-Semi UP9505S VRM 控制晶片 (左) / Vishay Siliconix SiC654 Dr.MOS 晶片 (右)

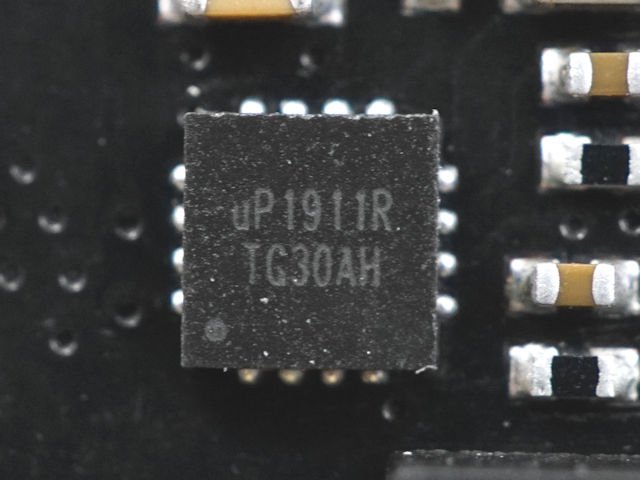

uPI uP1911R Doubler
採用 uPI-Semi UP9505S VRM 控制晶片，CPU 供电部分透过 2 颗 uP1911R Doubler 晶片分拆讯号，控制两组 4 颗 Vishay Siliconix SiC654 50A Dr.MOS 晶片，内建最新的 TrenchFET 技术，能显着地降低开关及传导的损耗，每相能够承受 50A 的持续电流及 70A 的瞬间电流 (10ms) 通过，最大支援 300A CPU 电流负载，SOC 部份可提供 100A 电流负载，足够应付 Ryzen 7 4750G PRO 处理器使用。

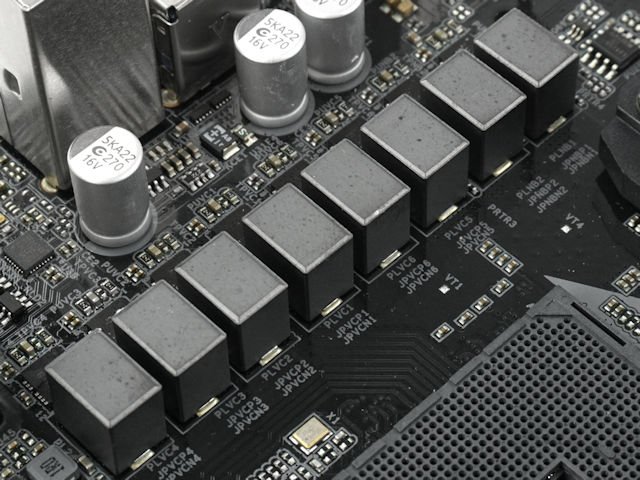

60A Premium 高效电感 (左) / POSCAP 固态钽联合物电容(右)
採用 60A 高效电感有效提高饱和电流达 3 倍，在高度负载或是大幅超频下改善 Vcore 电压供应稳定，为了节省 PCB 空间採用更高级的 POSCAP 固态钽联合物电容，相较一般固态电容的 ESR 水平更低，拥有更优秀的稳压及滤波作用，减低杂讯造成高频声噪的可能。
支援 PCIe x16 绘图接口
具备 1 组 PCIe x16 绘图卡接口
主机板具备 1 组 PCIe x16 绘图卡接口，由于 A520 系统晶片组的关係，并没有支援最新 PCIe 4.0 介面，支援最高 PCIe 3.0 x16 传输规格，并由 CPU LANES 提供。
支援 HDMI、Display Port 双显示输出
显示输出方面，主机板设有 1 组 HDMI 2.1 及 1 组 DisplayPort 1.4 输出接口，可以配合内建 Radeon 绘图显示的 AMD Ryzen 4000 APU 处理器作影像输出，前者支援最高 4096x2160@60 Hz 解析度，后者支援最高 5120x2880@120 Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放，一同使用下可支援两显示输出。
USB 连接埠方面，主机板支援 2 组 USB 2.0 接口、4 组 USB 3.2 Gen 1 5Gbps 接口，其中分别是 3 组 USB-A 接口和 1 组 Type-C 接口，所有 USB 接口皆支持 ESD 静电保护，週边连接性相当充足。
1 组 M.2 介面 + 4 个 SATA3 连接埠
设有 1 组 M.2 连接埠
主机板提供了 1 组 UltraM.2 连接埠，支援最高 PCIe Gen 3 x 4 速度规格，最高传输速度为 32Gbps，最长 M.Key 2280 长度规格，并且相容于 SATA 6Gbps 传输协定的 SSD 产品，并配搭金属散热装甲，满足高阶 PCIe SSD 产品对散热的需求。
6 组 SATA 6Gbps 连接埠
此外，主机板设有 4 组由 AMD A520 系统晶片组提供的 SATA 6Gbps 连接埠，支援以 RAID 0、RAID 1 及 RAID 10 模式运作。
1Gbps Etherent LAN + Intel 802.11ac Wi-Fi 模组
网络连接方面，内建 1 颗 Realtek RTL8111HGigabit Ethernet 晶片外，支援 10/100/1000Mbps 网络连接速度。此外，主机板配搭 Intel AC 3168NGW WiFi 无线网络模组，支援 802.11ac 双频 1x1 80MHz Wi-Fi 技术，同时向下支援 IEEE 802.11 a/b/g/n 无线网络协定，最高无线连接速度为 433Mbps，同时支援 Bluetooth 4.2 规格，用作连接蓝牙无线耳机、键盘及滑鼠等週边装置。
Realtek ALC887 7.1 codec 音效模组
採用 Realtek ALC887Codec 音效晶片

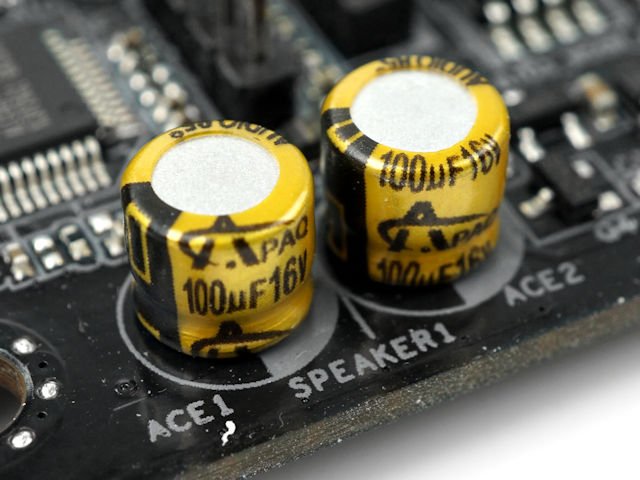

音效方面，主机板具备 7.1 CH HD Audio 音效模组，採用 Realtek ALC887 Codec 音效晶片，可支援 7.1 声道剧场级环绕音效，加上独立运作的双声道前端音效输出，配合特殊屏蔽设计和专业级音效元件，具备高达 97dB SNR 音效输出(DAC) 品质 及 90dB SNR 录音 (ADC) 品质，配搭高品质钰邦音效处理电容，能提升音效解析能力及声音延展扩大效果，为专业游戏玩家带来迫真音响效果。
3pin 5V ARGB 和 4pin 12V RGB 接口
支援 1 组 12V RGB 及 1 组 5V ARGB LED 接口
主机板没有配备 RGB 灯效，但为满足其他用家需求，提供了 1 组 4-pin RGB LED 接口，支援标準 5050 RGB LED 灯条，输出为 12V 3A 36W，以及 组 3-pin 可编程 ARGB 接口，支援 5V 3A 最高 15W 功率的 RGB 装置，可以配搭 ASRock Polychrome SYNC 灯效软件调整，让用家为系统布置更丰富的 RGB 灯效。
ASROCK A520M-ITX/ac Mini-ITX 主机板
平平评语：
ASROCK 全新推出「A520M-ITX/ac」Mini-ITX 主机板，作为轻量化的「B550」主机板，提供较基本的主机板功能，较少数量的 USB 接口、等级较低的网络模组、PCIe 3.0 介面速度等等，相对适合电脑需求不太高的用家，但为了应付较多核心的 Ryzen 4000 APU 处理器，具备 8 相 50A Dr.MOS 供电设计、60A Premium 级金属电感，主机板供电用料方面不比上代「A320」、「B450」晶片组主机板差，用来组装高效能 Mini-PC 简直一流。
