MSI 推出全新 GeForce RTX 3090 GAMING X TRIO 24G 绘图卡，透过全新第二代 TRI FROZR 散热系统，令整个绘图卡的散热性能得到进一步提升，採用全新 TORX FAN 4.0 散热风扇设计、精密加工的方形导热管、以及具备导流板及波浪散热鳍片的大型散热器，以达至极致性能、低温宁静的最佳平衡效果，加上新颖 RGB 灯效及外观设计，绝对能吸引一众玩家支持。
MSI GeForce RTX 3090 GAMING X TRIO 24G 绘图卡
MSI GeForce RTX 3090 GAMING X TRIO 24G 绘图卡
MSI 推出全新 GeForce RTX 3090 GAMING X TRIO 24G 绘图卡，为了应付「RTX 3090」强劲的显示效能，特别採用全新 TRI FROZR 2.0 散热系统，具备全新 TORX FAN 4.0 散热风扇设计、精密加工的方形导热管，以及具备导流板及波浪散热鳍片的大型散热器，提供稳定强劲的性能同时，亦保持极致低温及低声噪运作环境，加上全新的外观及 RGB 灯效设计，配合 Mystic Light 灯效控制，更为产品带来华丽独特的质感，有兴趣入手全新 RTX 3090 绘图卡的玩家不容错过。
MSI GeForce RTX 3090 GAMING X TRIO 24G 绘图卡尺寸为 323mm x 140mm x 56mm，尺寸大小与上代 RTX 2080 同系列没有明显差异，同样採用三风扇、2.7 Slot 设计。以金属灰、低调黑作主色调，并以不规则的几何线条设计，正面的加入三条 RGB 灯光线条，象徵被龙爪抓过的形态，加上卡顶的发光 MSI 字样及导光条，质感及外观皆比上代有所提升，极具 MSI 龙魂信仰。
18 相供电模组
採用了自家非公板的 PCB 设计
拆下散热器后，可以看到 MSI GeForce RTX 3090 GAMING X TRIO 24G 绘图卡採用了自家非公板的 PCB 设计，元件及线路与公板布局有着相当大的差异，在 PCB 上焊上额外的保险丝，以防因电源供应器出现问题导致的损坏，用上 12 Layers PCB 并加入 2oz 厚度铜的 PCB 内层设计，能提高导电率以加强讯号及电力传输的表现，满足新一代 GDDR6X 记忆体超过 19Gbps 的频宽需求。
採用 9 + 5 + 4 相供电设计

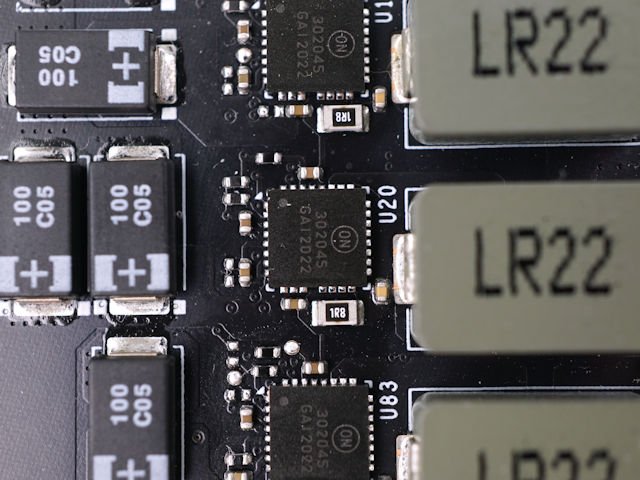

供电方面，具备 18 相 Dr.MOS 供电模组设计，新一代 Ampere 微架构将 GPU 供电部份分拆为两组，9 相为 nvvdd 供电、5 相为 msvdd 供电，另外 4 相则为 GDDR6X 记忆体供电。每相供电採用 On Semiconductor 的 NCP302045 高效能整合式 MOSFET，在单一封装内加入上下桥 MOSFET 及集成驱动器，单相能提供 45A 持续电流输出，搭配全封闭合金电感、5K 小时固态电容及 SP-Cap 固态聚合物铝质电容，提供可靠稳定的供电输出。
需外接 3 个 PCIe 8-pin 电源
与 GeForce RTX 3090 FE 公版不同，MSI GeForce RTX 3090 GAMING X TRIO 24G 并没有採用 NVIDIA 12-Pin 供电接口，而是採用传统的 3 个 PCIe 8 Pin 接口，最高 TDP 为 37z0W，官方建议搭配 750W 电源供应器使用，用家需要留意火牛 PCIE 供电线是否足够。
NVIDIA 「GA102-300」绘图核心
NVIDIA「GeForce RTX 3090」採用经删减后「GA102-300」绘图核心，全新 Ampere 架构，採用 8nm NVIDIA Custom 制程、SAMSUNG 代工，拥有 283 亿个电晶体、Die Size 约为 628mm²，部份单元作出了屏蔽，删减至只有 7 个 GPC 单元、41 个 TPC 纹理处理群集及 82 个 SM 串流多处理器，具备 10,496 个 CUDA Cores、82 个 RT Cores 及 328 个 Tensor Cores。
NVIDIA GA102-300-A1 绘图核心
核心时脉方面，这次送测的 MSI GeForce RTX 3090 GAMING X TRIO 24G 绘图卡为 1,395 MHz Base Clock、1,785MHz Boost Clock，而且支援 GPU Boost 4.0 技术可因应负载及温度自动超频至更高时脉，最高 TDP 为 350W，需要 3 组 PCIe 8 Pin 外接电源，官方建议搭配 750W 电源供应器使用。
24GB GDDR6X 特大记忆体容量、19.5Gbps 速度
记忆体方面，「GeForce RTX 3090」採用全新的 GDDR6X 记忆体颗粒及记忆体控制器，由旧有 GDDR6 的 2-Level NRZ 技术升级到全新 GDDR6X 的 4-Level PAM4 四级脉冲讯号技术，在同样时脉速度下频宽能提升到 1 倍上，而记忆体传输速度由上代 14Gbps 提升至 19.5Gbps ，支援 384-bit 记忆体介面，记忆体频宽由 448GB/s 提升至 936.2 GB/s，以满足更高解析度、更複杂的着色器渲染运算画面。
採用 Micron D8BGW GDDR6X 颗粒、正反 PCB 各 12 颗
MSI GeForce RTX 3090 GAMING X TRIO 24G 绘图卡就具备了 24 颗 Micron D8BGW GDDR6X 记忆体颗粒，PCB 正反向各共 12 颗，正式型号为MT61K256M32，採用全新 16nm 制程、单颗容量为 8Gbit，合共 24GB 绘图记忆体容量。据 Micron 指出，全新 GDDR6 记忆体颗粒採用了 180-ball (12.0mm × 14.0mm) FBGA 封装， VDD/VDDQ 为 1.35V 。
全新 TRI FROZR 2 散热系统
第二代 TRI FROZR 散热系统
直触式方形导热管设计 (左) &
波浪形散热鳍片 (右)

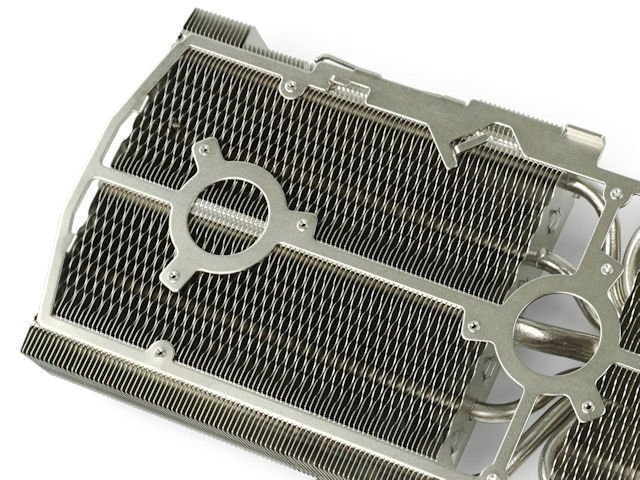

今代 MSI GeForce RTX 3090 GAMING X TRIO 24G 更升级至全新的 TRI FROZR 2 散热系统，採用 7 支方形导热管直接接触绘图核心表面，最大化两者的接触面积，并用上 Wave-curved 2.0 波浪形散热鳍片及导流板设计，控制气流能更顺畅地通过，在降低气流声噪的同时提供更高的散热表现。
全新 TORX 4.0 散热风扇
而为加强绘图卡的进风效果，MSI GeForce RTX 3090 GAMING X TRIO 24G 搭载了三把改良后的双滚珠轴承TORX 4.0 9cm 散热风扇，加入了扇框组合设计，将每两片叶片中间连结起来，形成类似密封环的效果，有效地加强风扇的风流量及风压，将气流更集中的引导至散热器上，更有效带走运算元件的热力。同时支援 ZERO FROZR 技术，当 GPU 温度低于 60°C 时，风扇将会保持完全静止，提供零噪音的最佳体验。

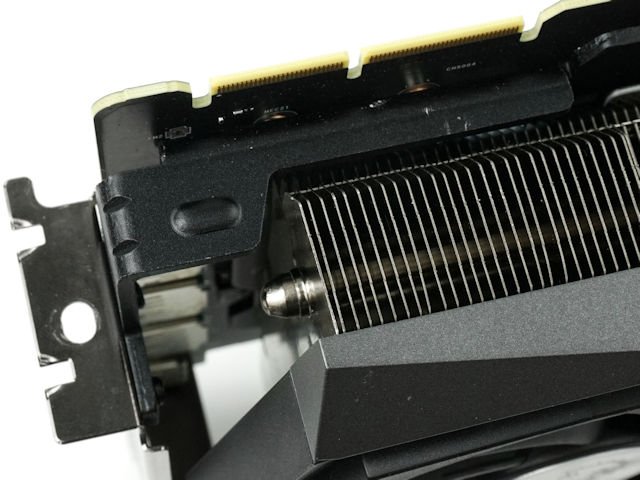

金属抗弯带+ COOL 360°金属强化背板
金属抗弯带 (左) & 金属强化背板 (右)
为加强 MSI GeForce RTX 3090 GAMING X TRIO 24G 绘图卡的承重能力，卡内加入了金属抗弯带设计，避免 PCB 被巨型散热器的重量压弯。此外，採用雾面金属强化背板设计，能加强 PCB 刚性避免电路板弯曲受损外，同时亦在背板裏加入 2 支全铜导热管，能帮助 PCB 后面的助运算元件及记忆体颗粒散热，降低运作温度并提升产品稳定性。
升级 HDMI 2.1、支援 8K @ 60Hz HDR
设有 3 个 DisplayPort 1.4a、2 个 HDMI 2.1
为迎接 8K 输出时代，全新「GA102」绘图核心更新了显示输出引擎，除了支援 DisplayPort 1.4a 输出，同时亦将 HDMI 升级 2.1 版本，无论是 DisplayPort 或是 HDMI 介面均可以提供 8K 12bit HDR @ 60Hz 解析度输出，是 4K 像素的 4 倍频宽需求，更支援 VEGA DSC 1.2 技术提供更高压缩的无损显示功能，单卡可以提供最高 2 个 8K 显示同时输出，或是採用 2 组 DisplayPort 接头提供 1 个 8K 12bit HDR @ 120Hz 输出。
NVIDIA NVLink
支援第三 NVLink 介面
今代 NVIDIA RTX 30 系列绘图卡只有 RTX 3090 加入 NVLink 支援，RTX 3090 PCB 设有第三代 NVLink 介面，配合第三代 NVLink 四链 x4 连接桥，并提供高达 112.5GB/s 总传输频宽，以双 RTX 3090 进一步提升的图运运算及浮点运算性能，满足更高解析度的图形运算。
支援 Mystic Light 灯效
灯效方面，MSI GeForce RTX 3080 GAMING X TRIO 10G 在卡背、卡身及 MSI 标誌中加入了 ARGB 灯光控制，支援 Mystic Light RGB 灯效同步技术，能与自家主机板及其他支援的週边硬件进行灯效同步，打造无违和感的 RGB 信仰灯效。
支援 MSI Afterburner 超频工具
MSI Afterburner 超频工具
支援自家 MSI Afterburner 超频工具，用家可以自行调校绘图卡时脉、核心电压、风扇转速及 Power Limit 等设置，支援 Profile 纪录功能，用家可预先设定多个设定档在不同情况下套用。软件亦支援实时监察绘图卡数据，包括核心时脉、记忆体时脉、核心温度、风扇转速及已佔用绘图记忆体等实时资讯，非常实用。
内建 OC Scanner 功能
针对不熟悉超频设定，又想透过超频进一步发挥绘图卡极限的用家，软件内建了 Overclocking Scanner 功能，一键自动扫瞄并找出最佳超频数值，过程需时约十多分钟，之后便可以将设定储存至其中一个 Profile 中使用。
效能测试：
测试平台：
Intel Core i9-10900K 处理器
MSI MEG Z490 GODLIKE 主机板
DDR4-3600 CL18 32GB x 4 记忆体
MSI GeForce RTX 3090 GAMING X TRIO 24G 绘图卡
Windows 10 2004 (Build 10.0.19041) OS
NVIDIA 456.71 (Build Branch r456_61) Display Driver
时脉方面，MSI GeForce RTX 3090 GAMING X TRIO 24GBase Clock 为 1,395MHz、Boost Clock 为 1,785MHz ，比官方公版规格提升了 90MHz，支援全新 GPU Boost 4.0 技术可按温度及负载水平自动超频至最高 2,025MHz。
散热测试︰

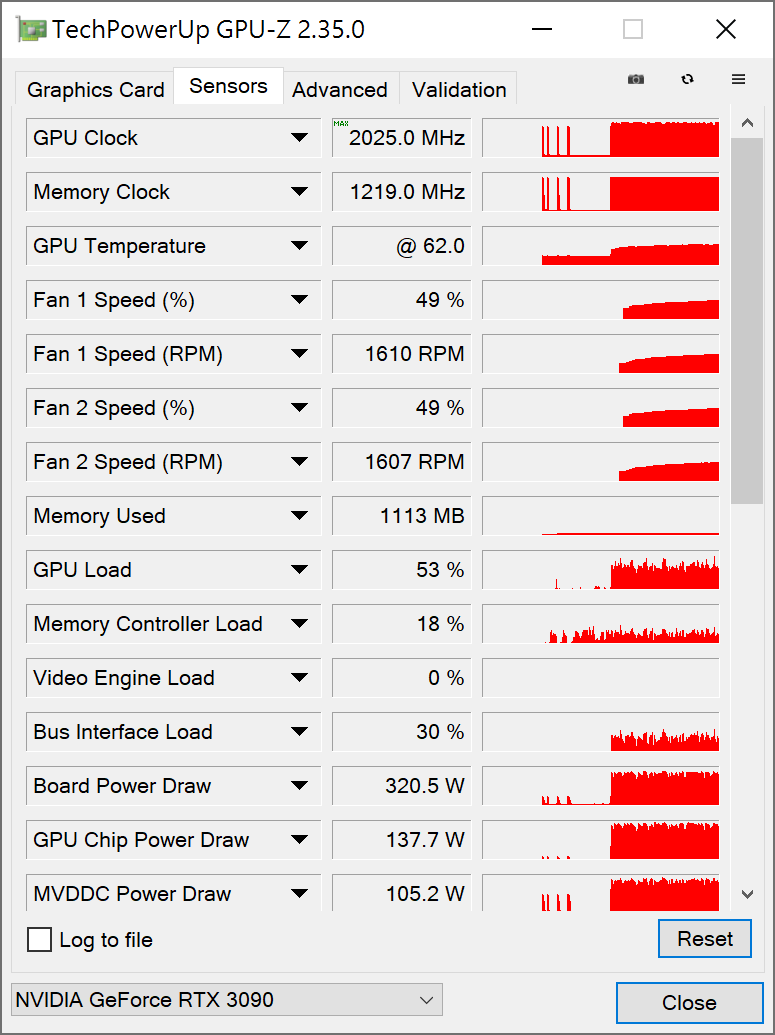

散热方面，MSI GeForce RTX 3090 GAMING X TRIO 24G 绘图卡在 ZERO FROZR 模式闲置情况下，GPU温度约为 40°C。之后採用 Furmark 进行 3D 负载测试，将 GPU 完全负载 30 分钟，受惠于全新 TRI FROZR 2 散热器的多项风流控制设计，风扇转速仅仅提升至 56%、1841RPM，在维持系统宁静的同时，最高温度都只是 66C、平均温度为 65°C，GPU 核心时脉维持在约 1,305MHz 的水平，散热表现十分理想。

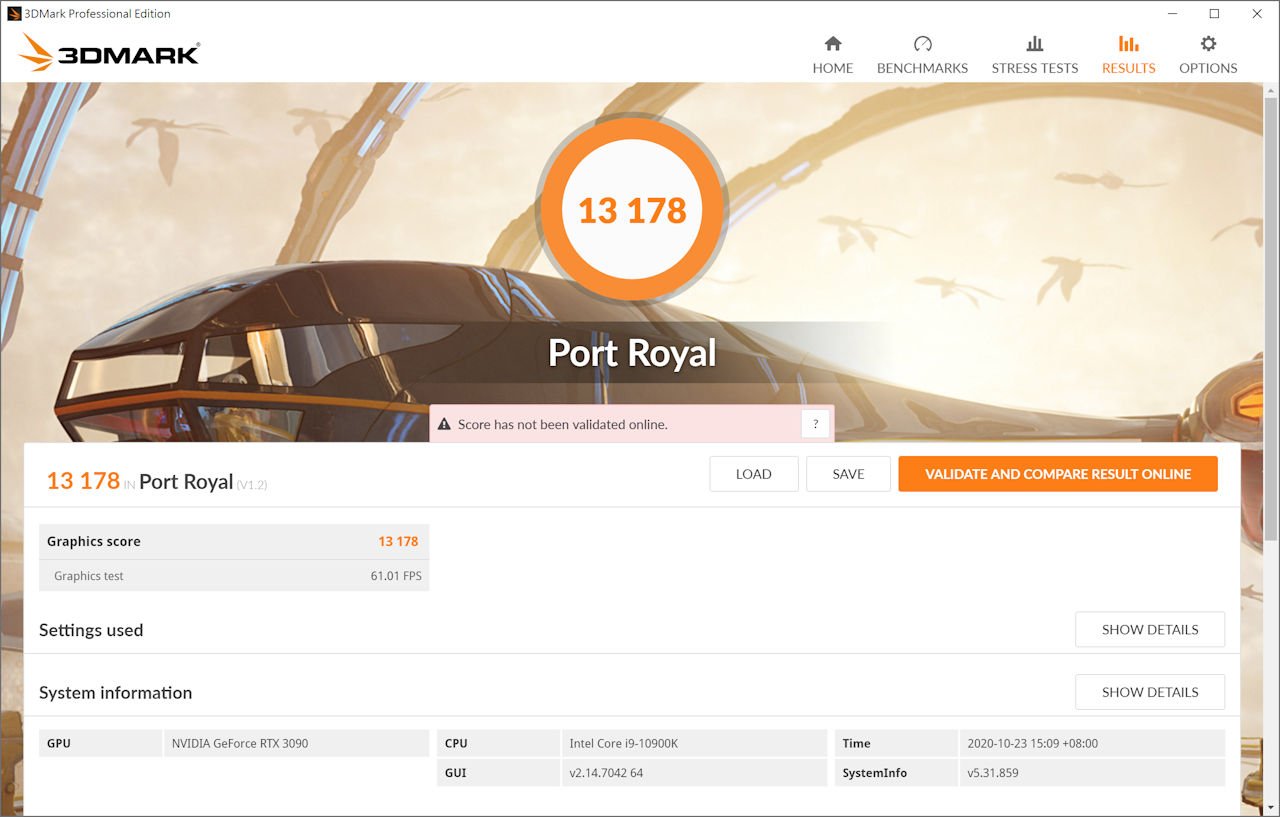

3DMark 测试：
3DMark NVIDIA DLSS feature test 测试新增了全新 DLSS 2.0 版本的选项，加入最大 8K 解析度，并新增了三个 DLSS 模式，包含 Quality, Performance and Ultra Performance 等。笔者以 8K 解析度、DLSS 2.0 及 Ultra Performance 进行跑分测试，在 DLSS Off 情况下，平均 FPS 数值只有 7.65，在 DLSS On 情况下，平均 FPS 数值提升到 34.53，非常强大的效能提升。
《Bright Memory: Infinite - 光明记忆：无限》- DLSS 级别对比测试：
採用《Bright Memory: Infinite》内置 Benchmark 跑分测试，测试以 1080P、2K、4K 三种解析度、RTX Very High、DLSS 为 Off / Performance 为画面设定。测试结果显示，即使在三种不同高低的解析度情况下，在 RTX 画面运算下开启 DLSS Performance 都能得到 120% ~ 205% 的 FPS 表现增长。
《Boundary 边境》- DLSS 级别对比测试：
採用《Boundary 边境》内置 Benchmark 跑分测试，其游戏加入了许多 RTX 光线追蹤技术元素并拥有超高解析度模型，测试以 1080P、2K、4K 三种解析度、RTX On，DLSS 为 off / Performance 为画面设定。测试结果显示，即使在三种不同高低的解析度情况下，在 RTX 画面运算下开启 DLSS: Performance 都能得到 116% ~ 136% 的 FPS 表现增长。
《汤姆克兰西之虹彩六号：围攻行动》游戏测试：
採用《Tom Clancy's Rainbow Six Siege》内置 Benchmark 跑分测试、测试以 1080P、2K、4K 三种解析度、DirectX 11 API、超高为画面设定，在三种不同高低的解析度下，测试结果平均 FPS 为 424、404 及 286，RTX 3090 绘图卡在一般主流级的 FPS 游戏能发挥出非常夸张的流畅表现，更在 1080P 及 2K 解析度中，平均 FPS 更获得到 400 以上 ，对于追求高FPS的玩家绝对惊喜。
《Control 控制》8K 游戏效能测试
在 NVIDIA 的官方网上发布会上，有一段是他们邀请了多位外国游戏实况主体验 8K 游戏体验，到底 RTX 3090 是否真的能够如影片所示般流畅地以 8K 解析度游玩 3A 游戏大作呢? 首先选定了支援全新 DLSS 技术的《Control 控制》作为 8K 游戏效能测试对象，但由于笔者手上没有 8K 显示器，唯有改以透过 4K 显示器配合 DSR 技术模拟成 8K 解析度进行测试。
原生 8K 解析度 (左) & DLSS 8K 解析度 (右)
(按图可浏览原图)
在将游戏设定至以 7680x4320 解析度、DirectX 12 API 运行，画面设质设定为「高品质」、RTX 设定为「关闭」，并将原生渲染解析度调成 2560x1440 再配合 DLSS 技术输出成 8K 画面，游玩故事模式并观察其 FPS 表现。图片结果显示，在「原生 8K」解析度运作下，游戏只能够维持约 20fps，不能流畅地游玩并感到严重的卡顿感；在 DLSS 技术的「加持」下，稍微牺牲画面画质情况下 (需要放大比较才能看到少许分别)，在大部分游戏场景下都能够维持接近 60fps 的帧率，算是达到了顺畅可玩的状态，亦足以证明在 RTX 3090 上能够流畅运行 8K 游戏并不是开玩笑的。

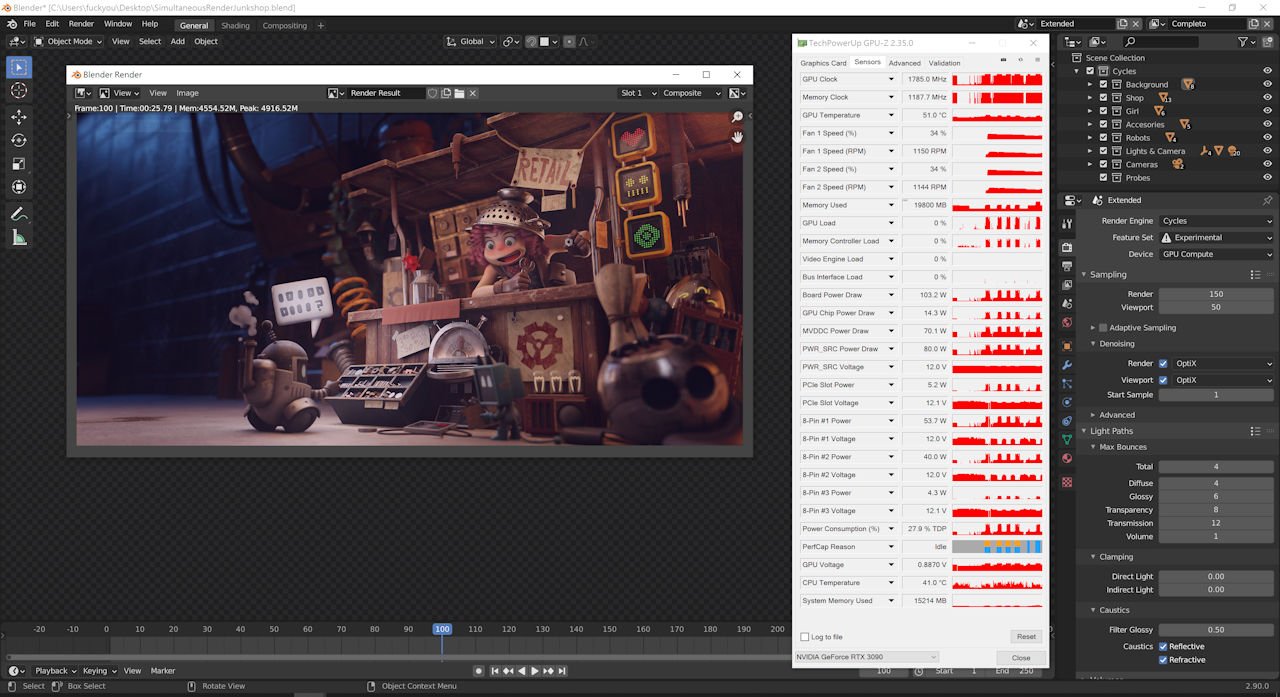

Blender 立体场境渲染测试
测试採用了 Blender 3D 电脑绘图软件，透过 NVIDIA 提供的《Simultaneous Render Junkshop》测试档，若果以只有 10GB VRAM 的「RTX 3080」尝试进行渲染输出程式会因为绘图记忆体不足而自动当掉，至于换上 MSI GeForce RTX 3090 GAMING X TRIO 24G绘图卡后则能在 25.79秒成功完成输出，可见 RTX 3090 其实更适合用于专业设计用途上，但相信一众期待「新卡皇」登场的游戏玩家会感到失望。
MSI GeForce RTX 3090 GAMING X TRIO 24G
查询：Felton Distribution (2273-8393)
平平评语：
MSI 全新推出的「GeForce RTX 3090 GAMING X TRIO 24G」绘图卡具备全新 TRI FROZR 2.0 散热系统，採用全新 TORX FAN 4.0 散热风扇设计、精密加工的方形导热管，以及具备导流板及波浪散热鳍片的大型散热器，不但提供高效能、极致散热及低声噪的表现，亦展现出独特华丽的 RGB 灯光效果，全力进攻 8K Gaming 及专业立体运算的市场，想要「封顶」追求极致效能的用家值得入手。
