Intel Z490 平台「千呼万唤始出来」，今次就为大家介绍 MSI 全新推出的 MEG Z490 ACE 电竞主机板，与上代 「ACE」一样同为顶级型号，採用 16 + 1 相 90A 超豪华供电模组，完全满足 Intel Core i9-10900K 10 核心、20 线程在进行超频下的高负载需求，并支援高达 DDR4-4800+ OC 记忆体速度，加上极致高调、土豪型格的产品外观，想要组装新一代最强游戏平台的玩家值得考虑。

MSI MEG Z490 ACE 电竞主机板

MSI MEG Z490 ACE 电竞主机板

第十代 Intel Core 处理器正式登场，为抢攻 Z490 高阶平台市场，MSI 推出全新 MEG Z490 ACE 主机板，拥有 16 + 1 相 90A 超豪华供电模组及完善的 VRM 散热设计，并支援高达 DDR4-4800+ OC 记忆体速度，性能表现力压同级对手，诚意推荐给想要组装新一代顶配游戏平台的玩家。

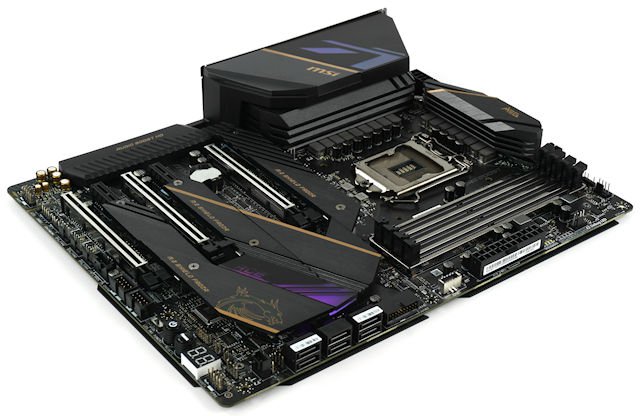

极尽土豪风格的外观设计

MSI MEG Z490 ACE 主机板採用 ATX Form Factor 规格，尺寸为 30.5cm x 24.4cm，灰黑色的主色调配合大量的土豪金字样及线条作点缀，巨型 VRM FROZR 散热器及 M.2 Shield FROZR 散热盔甲的表面採用金属拉丝处理，加上在 I/O Shield 及晶片组上方的 Mystic Light RGB 灯效，外观高调型格、极具质感。

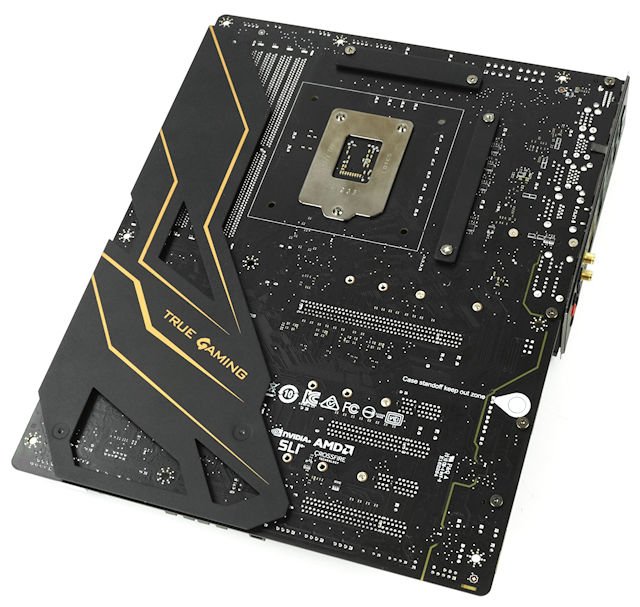

Chest Plate 背板设计

为提升主机板的刚性，特别加入 Chest Plate 设计，透过半覆式的铝合金背板，保护 PCB 防止弯板的情况，亦令产品外观更有质感。

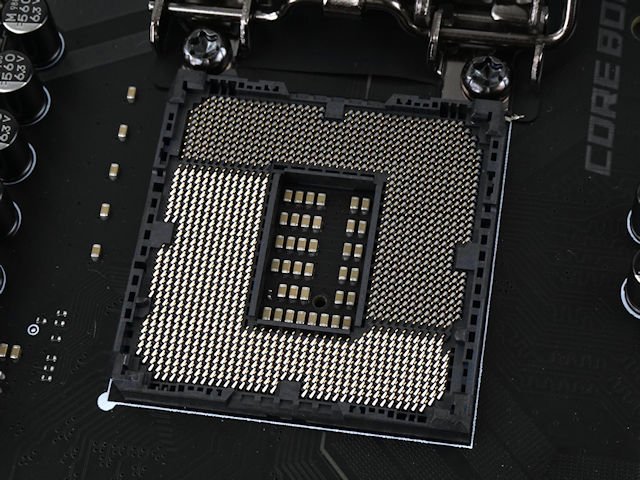

Socket LGA 1200 接口

Socket 1200

新一代「Z490」晶片组主机板採用全新 LGA 1200 处理器介面，在外观上与旧有 Socket 1151 接近但不尽相同，不但用作防呆的凹槽亦换了位置，脚位定义亦作出了改动，增加更多 VCCCORE 供电及脚位，以满足更多核心对供电的需求，并首度加入 VCCSTG 脚位，应为支援下代 Rocket Lake 而增设。支援全新「Comet Lake」 微架构、INTEL 第 10 代 Intel Core 处理器，最高可达成 10 核心、20 线程配置，但无法兼容旧有 Coffee Lake 微架构产品。

10thGen Intel Core Desktop Processors

ProcessCores/

ThreadsL2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory

SupportIntel Core i9-10900KF14nm10/202.5MB20MB3.7GHz5.3GHz125W✔--DDR4-2933Intel Core i9-10900K10/202.5MB20MB3.7GHz5.3GHz125W✔UHD Graphics 630 (GT2)1.2GHzIntel Core i9-10900F10/202.5MB20MB2.8GHz5.2GHz65W---Intel Core i9-1090010/202.5MB20MB2.8GHz5.2GHz65W-UHD Graphics 630 (GT2)1.2GHzIntel Core i7-10700KF8/162MB16MB3.8GHz5.1GHz125W✔--Intel Core i7-10700K8/162MB16MB3.8GHz5.1GHz125W✔UHD Graphics 630 (GT2)1.2GHzIntel Core i7-10700F8/162MB16MB2.9GHz4.8GHz65W---Intel Core i7-107008/162MB16MB2.9GHz4.8GHz65W-UHD Graphics 630 (GT2)1.2GHzIntel Core i5-10600KF6/121.5MB12MB4.1GHz4.8GHz125W✔--DDR4-2666Intel Core i5-10600K6/121.5MB12MB4.1GHz4.8GHz125W✔UHD Graphics 630 (GT2)1.2GHzIntel Core i5-106006/121.5MB12MB3.3GHz4.8GHz65W-UHD Graphics 630 (GT2)1.2GHzIntel Core i5-105006/121.5MB12MB3.1GHz4.5GHz65W-UHD Graphics 630 (GT2)1.15GHzIntel Core i5-10400F6/121.5MB12MB2.9GHz4.3GHz65W---Intel Core i5-104006/121.5MB12MB

2.9GHz

4.3GHz65W-UHD Graphics 630 (GT2)1.1GHzIntel Core i3-103204/81MB8MB3.8GHz4.6GHz65W-UHD Graphics 630 (GT2)1.15GHzIntel Core i3-103004/81MB8MB3.7GHz4.4GHz65W-UHD Graphics 630 (GT2)1.15GHzIntel Core i3-101004/81MB6MB3.6GHz4.3GHz65W-UHD Graphics 630 (GT2)1.1GHz

Intel Pentium Gold Series Desktop Processors

ProcessCores/

ThreadsL2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory

SupportIntel Pentium Gold G660014nm2/4512KB4MB4.2GHz-58W-UHD Graphics 630 (GT2)1.1GHzDDR4-2666Intel Pentium Gold G65004.1GHzUHD Graphics 630 (GT2)1.1GHzIntel Pentium Gold G64004.0GHzUHD Graphics 610 (GT2)1.05GHz

Intel Celeron G SeriesDesktop Processors

ProcessCores/

ThreadsL2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory

SupportIntel Celeron G492014nm2/2512KB2MB3.4GHz-58W-UHD Graphics 610 (GT2)1.05GHzDDR4-2666Intel Celeron G49003.5GHz

Intel 第 10 代 Core 处理器已经完成了整个世代交替，除了不锁倍频的 K 系列型号、不含 IGP 绘图核心的 F 系列型号及不锁倍频且不含 IGP绘图核心的 KF 型号。

Intel Z490 系统晶片

Intel Z490 系统晶片

Intel 400 Series Chipset Comparsion

Z490H470B460H410CPU OC SupportYesNoNoNoCPU PCIe Configuration

1x16

2x8

1x8+2x4

1x161x161x16IGP Output Ports/Pipes3/33/33/33/2Memory Channels / DIMMs Support2/42/42/42/2Memory OC SupportYesNoNoNoOptane SupportYesYesYesNoCNVi Integrated WiFiAX201AX201--SDXC SDA 3.0 SupportYesMax HSIO Lanes30302414Total USB Port14141210USB 3.2 Gen 2x16400USB 3.2 Gen 1x110884Max PCIe Lanes24 Lanes

Gen320 Lanes

Gen312 Lanes

Gen36 Lanes

Gen3Rapid Storage SupportYesRST for PCIe Storage3210Total SATA Ports6664RST RAID SupportYesYesYesNovPro SupportNo

相较旧有 Z390 晶片组，全新 Intel Z490 系统晶片继续使用 14nm 制程，功能及规格并没有太大的变动，改用 Wi-Fi 6 AX201 CNVi WiFi MAC，能够提供更低成本的 Wi-Fi 6 无线网络功能。

支援最高 DDR4-4800+ OC

DDR4 Steel Armor

记忆体方面，MSI MEG Z490 ACE 主机板提供 4 个 DDR4 DIMM 插槽，具备 Dual Channel 与 Intel XMP 2.0 记忆体技术，採用 2 DIMM per Channel 配置，可配置 un-buffered 及 non-ECC 记忆体模组，最高可支援 128GB 记忆体容量。

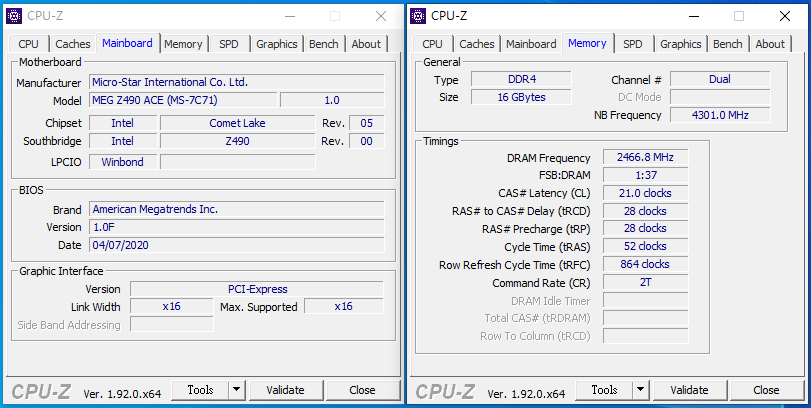

成功达成 DDR4-4933 记忆体速度

为提升记忆体超频能力及防止因用家安装时施力过重令 PCB 变形导致接触不良，MSI MEG Z490 ACE 主机板加入「DDR4 Steel Armor」不鏽钢包覆插槽设计，除了降低记忆体模组的电磁干扰外，还能大幅强化 DIMM 插槽强度。加上新一代 Comet Lake 处理器的 IMC 体质再进一步提升，官方规格支援最高 DDR4-4800+ XMP 记忆体速度。测试採用 Thermaltake Toughram DDR4 4400MHz CL198GB x 2 记忆体，在主动调整电压及放鬆延迟值的情况下，能够超频至 DDR4-4933 并完成负载测试，记忆体超频表现非常强大，喜欢「超 RAM」的玩家一定会爱不惜手。

16 + 1 相数位供电

採用 16 + 1 相供电模组

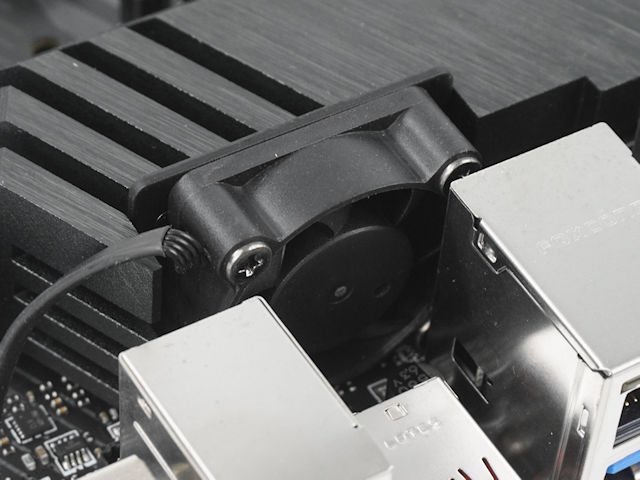

VRM FROZR 主动式散热器

供电方面，MSI MEG Z490 ACE 主机板具备相当豪华的 17 相数位供电设计，其中 16 相位处理 CPU vCore 供电、1 相位处理 IGP 供电，配搭巨型 VRM FROZR 主动式散热器及在背面加入铝金属散热片，确保供电模组能够应付 CPU 长时间高负载下的电力需要。

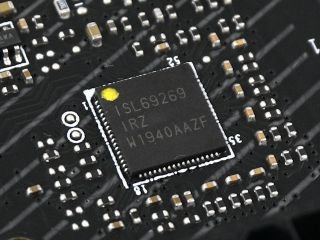

Renesas Intersil ISL69269 PWM 控制器 (左) /

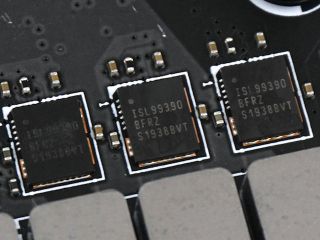

Intersil ISL99390 90ADr.Mos (右)

採用 Renesas Intersil ISL69269数位电源控制器，支援独立监控、最佳化每一相电源，有着比以往更有效率、更精準的电源调控，配搭 16 颗 Intersil ISL99390 90A Dr.Mos晶片，内建下坡电流检测及一系列故障保护技术，确保所有相数能够维持稳定运作，而且每相能够承受高达 90A 的持续电流，最大支援 1440A CPU 电流负载，完全满足 Intel i9-10900K 进行高度超频下的负载需求。

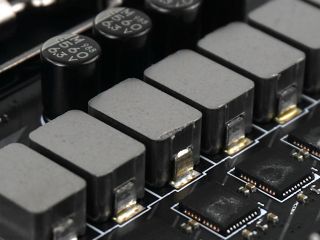

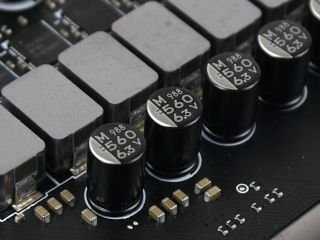

Titanium Choke III 钛金属电感 (左) /

日製 10K 小时黑金电容 (右)

用上 Titanium Choke III 第三代钛金属电感，不但有着极强的耐高温能力，即使在 220°C 的极端环境中也能稳定运作，而且对比上代提升了 30% 的供电效率。再搭配日系 10K 小时黑金固态电容，拥有更低的等效串联电阻，可降低供电时所产生的电源损耗，除了提供充裕的超频能力及系统稳定性外，还可以使主机板于长期超频下仍能具备至少 1 万小时的使用寿命，增加组件耐久力。

Debug Code LED、实体开机键

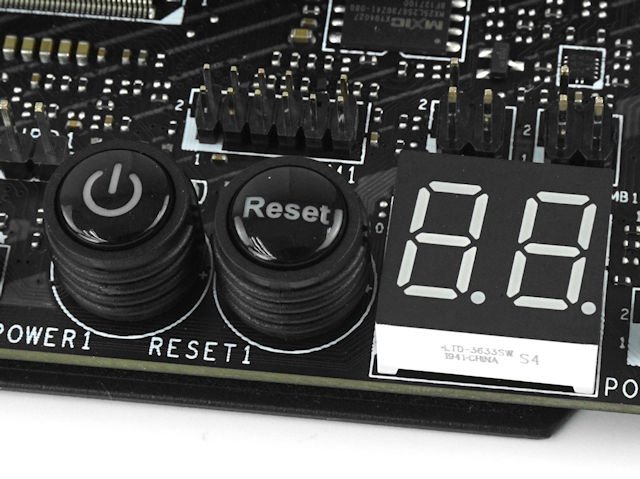

实体开机、Reset 按键、Debug Code LED

针对 Overclocker 会在「裸机」的状况下进行超频，主机板加入实体「START」开机键及「RESET」重新开机键，并设有 Debug Code LED双位值七段显示器，显示 Post 阶段的自检测代码，让进阶用家更準确地得悉系统无法启动的原因，例如记忆体初始化失败、CPU Cache 错误、CSM Boot Fail 等等，对于进阶超频玩家来说非常实用。

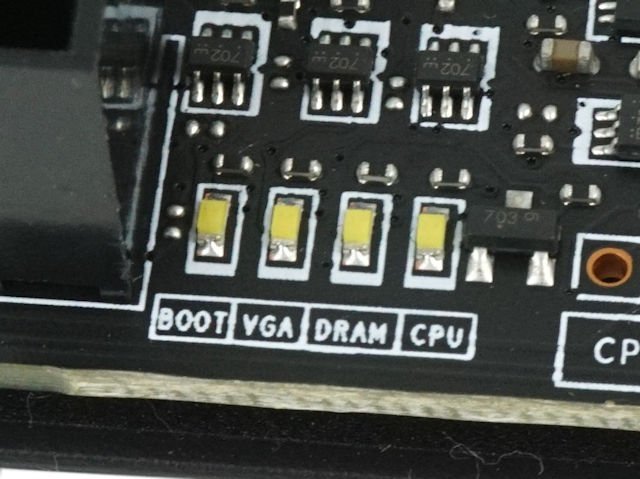

EZ Debug LED

同时针对一般用家加入 EZ Debug LED 功能，将 Post「卡关」问题分类为 CPU、DRAM、VGA 及 BOOT 四大种类，当系统无法正常启动时，Debug LED 灯号会停留在所属错误，让用家能得悉系统哪部份出现问题，从而进行简单检查。

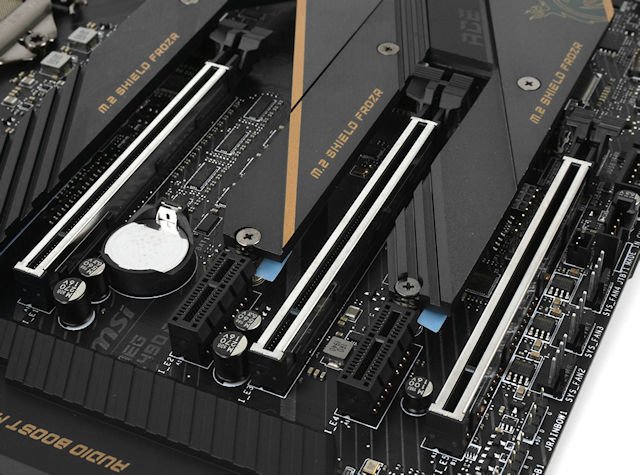

PCI-E STEEL ARMOR 绘图接口

主机板提供 3 组 PCIe x16 长度扩充槽，当中 PCI_E1 及 PCI_E3 由 CPU LANES提供，可组成一组 PCIe 3.0 x16 或两组 PCIe 3.0 x8 配置，而 PCI_E5 则由 Z490 晶片组提供，提供 PCIe 3.0 x4 的速度。3 组绘图卡接口最高支援 NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 绘图卡协同加速配置。另外亦由 Z490 晶片组提供两条 PCIe x1 插槽，方便用家使用视讯撷取卡及音效卡等週边装置。

为应付高阶绘图卡身重量，所有绘图卡接口均加入「 STEEL ARMOR 」全包覆式不鏽钢加固设计，具备强化焊接点能避免因施力不当或显示卡过重对 PCIe 插槽的损害，相较传统 PCIe 接口强度增加 3 倍 ，接口外观亦变得更高贵。

PCIe Slot Configurations

PCIE1PCIE2PCIE3PCIE4PCIE5x16x1-x1x4x8x1x8x1x4

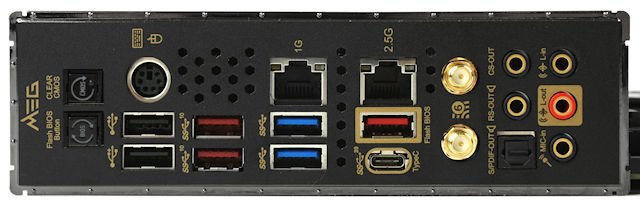

Pre-Install I/O Shield

MSI MEG Z490 ACE 继续採用 Pre-Install I/O Shield 设计，不仅令安装时更加方便，对于採用开放式机箱的玩家来说将会更整齐美观，更能强化防尘效果。显示输出方面，因应此主机板针对高阶玩家市场，通常会安装外置绘图卡，故并未设有显示输出接口，即使採用有 IGP 的处理器亦无法输出画面。

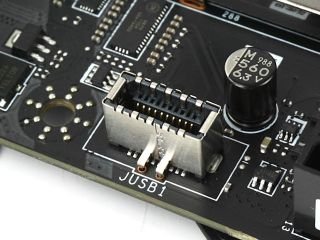

週边连接性方面，MEG Z490 ACE 在后置面板提供了 1组 USB 3.2 Gen2x2 20Gbps Type-C、3 组 USB 3.2 Gen2x1 10Gbps Type-A 、2 组 USB 3.2 Gen1x1 5Gbps Type-A 及 2 组 USB 2.0 连接埠。并提供 1 组 USB 3.2 Gen2x1 前置 Type-C、2 组 USB 3.2 Gen 1x1 及 4 个 USB 2.0 接口，连接性相当完善。

Wi-Fi 6 无线网络模组

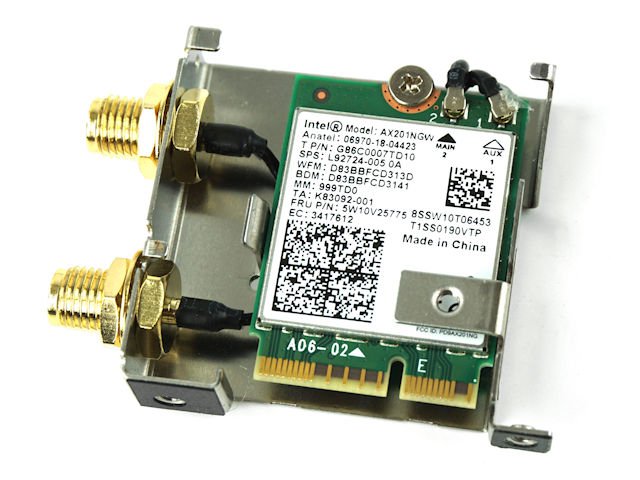

Intel AX201 CRF 无线网络模组

全新 Z490 晶片内建 WiFi 6 CNVi WiFi MAC，MSI MEG Z490 ACE 主机板就搭载了全新「AX201」CRF 无线网络模组，支援 802.11ax 双频 2x2 160MHz Wi-Fi 技术，同时向下支援 IEEE 802.11 a/b/g/n/ac 无线网络协定，最高无线连接速度可高达 2.4Gbps，追贴有线网络速度。同时具备 Bluetooth 5.1 支援新一代智能手机、穿戴装置以及智能家居产品等等的连结，带来更高速、更低时延及更远距离的无线传输。

附连高增益 Wi-Fi 天线

2.5Gbps Gaming LAN

Realtek RTL8125B 网络晶片

MSI MEG Z490 ACE 亦对有线网络连接作出升级，採用 Realtek Dragon RTL8125BG 2.5G 网络晶片，支援 10/100/1000/2500 Mbps 网络连接速度，能以更高的速度下载游戏及传输文件，同时拥有更低的网络延迟值，带来畅顺无比的连接体验，性能表现备受游戏玩家所肯定。

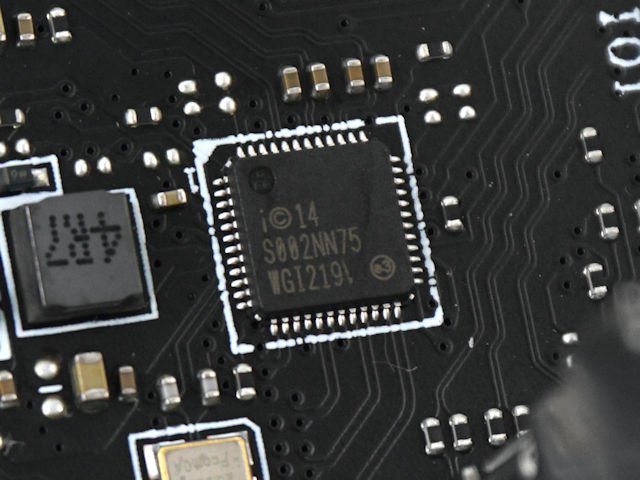

Intel i211AT Gigabit Ethernet 晶片

另备有 1 颗 Intel i219V Gigabit Ethernet PHY 网络晶片，额外提供一组 RJ45 Gigabit 网络连接埠，提供伺服器管理功能，支援 MCTP 通讯协定、WoL、PXE 远端开机、ISCSI 开机、VLAN 过滤等功能。具备先进的中断处理有助降低 CPU 资源佔用率，可启动 Jumbo Frame 功能有效提升大型封包资料流量，性能表现备受进阶用家推荐。

3 组 M.2 介面 + 6 个 SATA 3

设有 M.2 SHIELD FROZR 散热片设计

MSI MEG Z490 ACE 提供了 3 组 M.2 连接埠，全部插槽皆支援最高PCIe Gen 3 x 4 速度规格，最高传输速度为 32Gbps，但仅 M2_1 及 M2_2 相容于 SATA 6Gbps 传输协定的 SSD 产品。M2_1 连接埠支援最长 M. Key 2280 规格，M2_2 及 M2_3 则支援最长 M. Key 22110，皆加入 M.2 Shield Frozr 散热片，可满足高阶 PCIe SSD 产品对散热的需求。

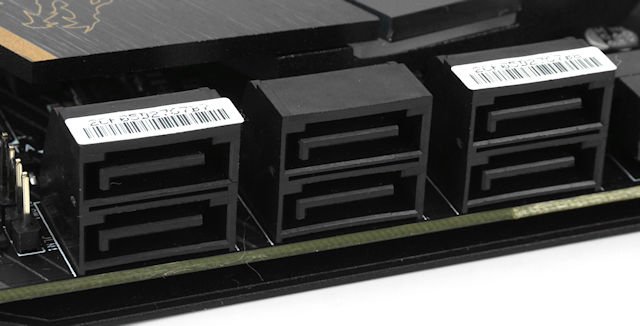

6 组 SATA 6Gbps 连接埠

此外，主机板设有 6 组由 Intel Z490 系统晶片组提供的 SATA 6Gbps 连接埠，支援 RAID 0、RAID 1、RAID 5、RAID 10 模式及 Intel Rapid Storage Technology 17 储存技术。

Audio Boost HD 音效模组

Audio Boost HD 音效模组

音效方面，MSI MEG Z490 ACE 主机板具备 Audio Boost HD 音效模组，採用 Realtek 顶级 ALC1220 Codec 晶片，支援数位 10 声道音效输出，并可提供最高 7.1 声道剧场级环绕音效，并支援麦克风的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技术，提升至高达 120dB 讯噪比 (SNR) 音效输出品质 及 113dB 讯噪比的录音品质。

Realtek ALC1220 Codec (左) /

ESS SABRE9018Q2C DAC 晶片 (右)

搭载了具备 32-bit Hyperstream 架构的 ESS Hi-Fi Sabra ES9018Q2C DAC 晶片，提供专业级 121 dB 讯噪比 (SNR) 的 Hypertream 动态範围，在讯号转换过程中产生的杂音极少。同时提供 -115 dB 的总谐波失真加杂讯 (THD + N) 数值，越低的总谐波失真代表能产生与原始採样讯号越精确、越接近的输出，带来极致通透纯净的音讯，为专业游戏玩家带来迫真音响效果。

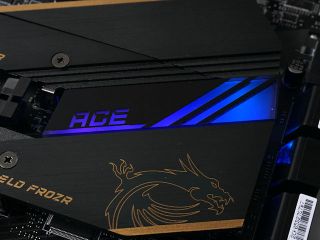

MSI Mystic Light RGB光效

灯光效果方面，MSI MEG Z490 ACE 电竞主机板在 I/O Cover 及 PCH 散热器上加入高亮度 RGB灯粒，支援 MYSTIC LIGHT RGB 光效同步，支援高达 30 种不同特效，让玩家打造自己喜爱的 RGB 灯光效果，信仰满载。

此外，主机板提供了 1 组 4-pin RGB LED 接口，支援标準 5050 RGB LED 灯条，输出为 12V 3A，同时提供 2 组 3-pin RAINBOW LED 可定址 RGB 接口，支援 5V 3A 最高 15W 功率的 RGB 装置，让用家为系统布置更丰富的 RGB 灯效。

MSI MEG Z490 ACE 电竞主机板

小编评语︰

MSI 推出全新 MEG Z490 ACE 顶级电竞主机板，用上极尽豪华的 16 + 1 相供电模组，配合巨型 VRM Frozr 主动式散热器，提供最高达 1440A CPU 电流负载能力，能够满足 Intel Core i9-10900K 处理器在长时间高幅度超频下的高负载需求，并支援高达 DDR4-4800+ OC 记忆体速度，加上大走土豪风格及超具质感的产品外观及炫目多变的 Mystic Light RGB 信仰灯效，想要组装顶配游戏平台的玩家一定要「揸 ACE」。
