ASROCK 推出全新「B550M Steel Legend」MATX 细板，以高质用料、高性价比作卖点，採用 AMD B550 系统晶片，具备 10 相 50A Dr.MOS 供电、Nichicon 12K 日系电容、60A 全封闭金属电感，就算要应付 16 核 Ryzen 9 3950X 亦绝无问题，硬朗灰白色数码迷彩加上钢铁金属造型，绝对係平靓正之选。

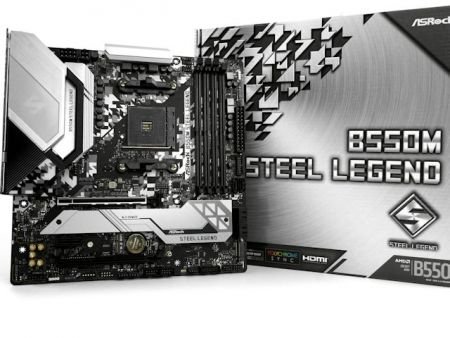

ASROCK B550M Steel Legend 主机板
ASROCK B550M Steel Legend 主机板
为迎合全新的 AMD Ryzen 系列处理器，AMD 新一代 B550 晶片组终于登场，ASROCK 全新推出「B550M Steel Legend」钢铁传奇系列主机板，以高质素用料、平价抵玩价钱作为卖点，採用 10 相 50A Dr. MOS、Nichicon 12K 日系电容、60A 金属电感，并支援最新 PCIe GEN 4 传输介面，可以提供更高的频宽及效能，不但完全支援 AMD Ryzen 3000 系列处理器的需求，更为未来的 Ryzen 4000 系列处理器作好準备。

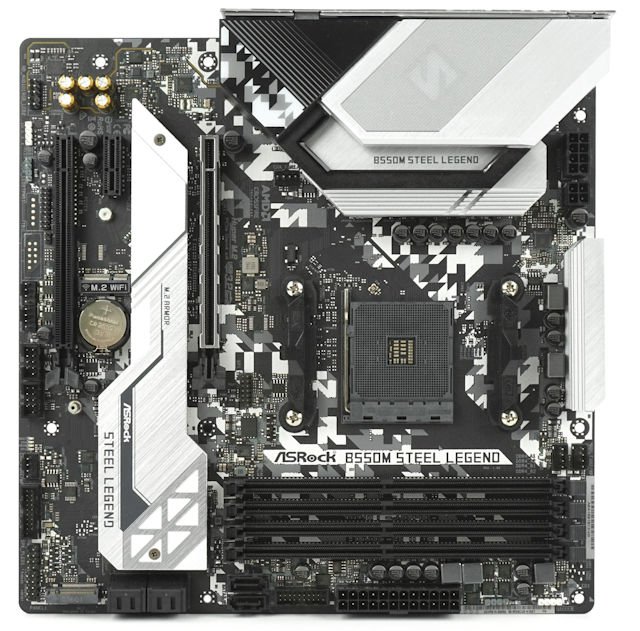

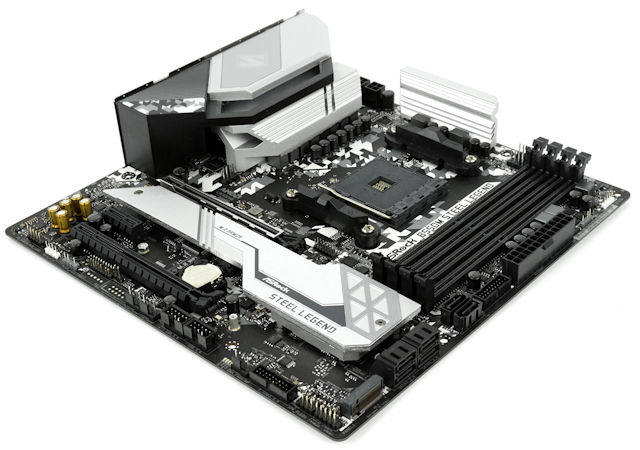

採用巨型银色铝合金散热器、灰白双色数码迷彩 PCB
ASROCK B550M Steel Legend 採用 M-ATX Form Factor 规格，尺寸为 24.4cm X 24.4cm，银黑色的 I/O Cover 配搭 XXL 巨型银色铝合金散热器，在 M.2 连接埠及 PCH 晶片裏加入多样化金属散热器铠甲，加强突显钢鐡般的金属风格，黑色 PCB 表面加入灰白双色数码迷彩，塑造硬朗的军用工业风格，更具突显主机板坚固耐用的形象。此外主机板运作时， I/O Cover 及 PCH 散热器更会透出华丽炫耀的 ARGB 灯光效果，相当有型。

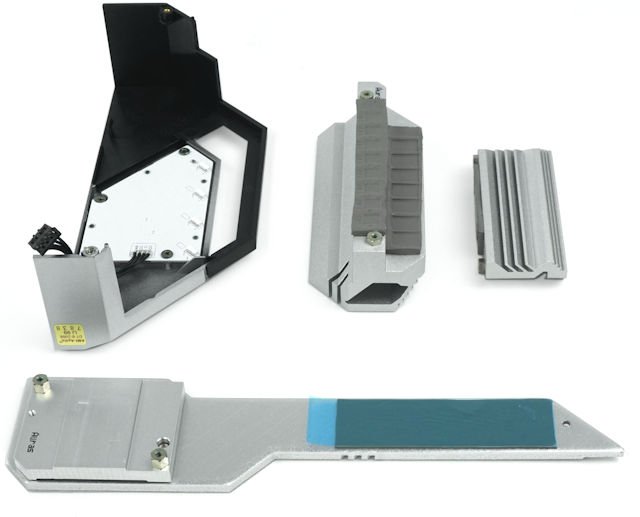

I/O Cover 及铝合金散热器

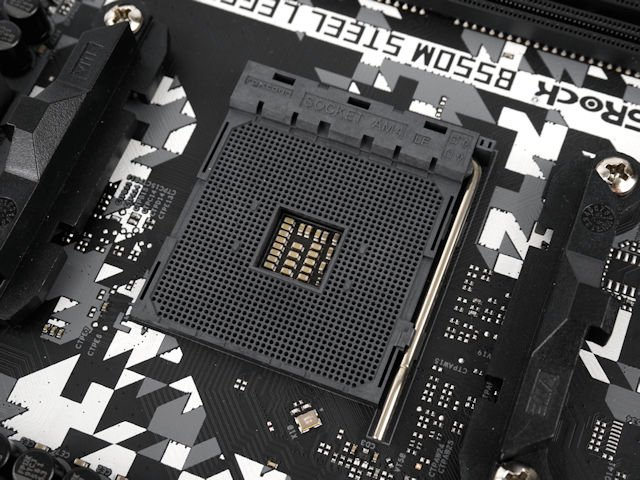

Socket AM4 处理器接口
採用 AMD Socket AM4 处理器接口，支援 AMD Ryzen 3000 系列处理器，并将支援新一代 Ryzen 4000 系列 APU，但却不支援「Zen+」及「Zen」微架构处理器使用，亦即不相容 Ryzen 5 3400G 及 Ryzen 3200G 处理器。根据 AMD 官方文件指出，Socket AM4 将会一直沿用至少到 2020 年底，成为 AMD Desktop 入门至效能级平台的统一接口规格，令 Socket AM4 主机板的生命週期相较长，不会因 CPU 换代而被淘汰。
採用 AMD Socket AM4
AMD Ryzen 3000 Processor Family (Zen 2 architecture)
PCIe
Support
Ryzen 5
3500X
代号为「Matisse」的 AMD 第三代 Ryzen 处理器，基于经改良的 Zen 2 微架构，相较上代 Zen+ 微架构性能平均提升 15%、Cache 容量倍增，率先支援 PCIe 4.0 传输技术，优化 DDR4 记忆体控制器，加上 7nm 制程改进令时脉进一步提升，令处理器运算性能较上代明显提升。
B550 主机板新发现

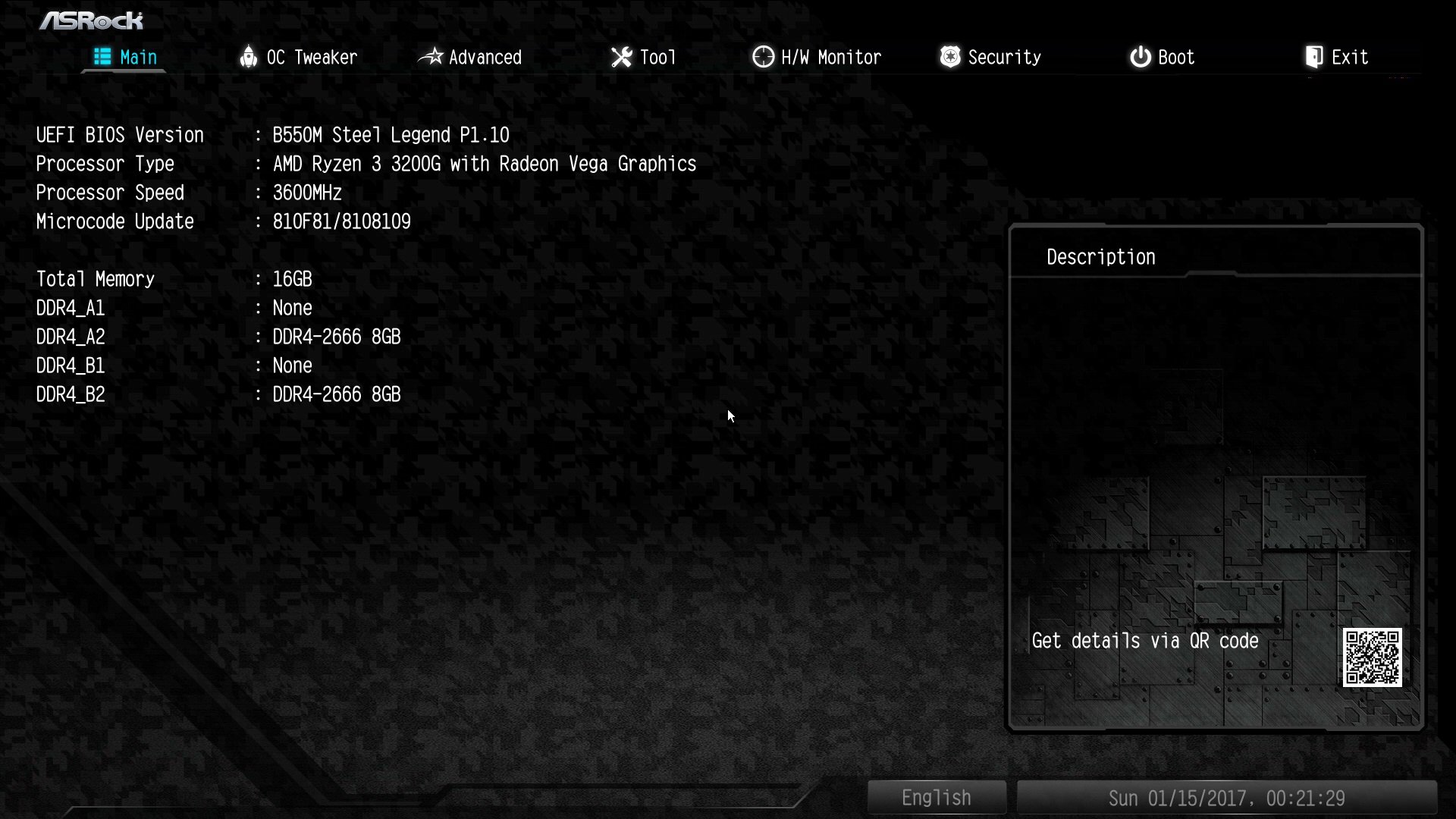

无论是 AMD 官方文件还是主机板厂商指出，B550 系统晶片组的主机板并不支援 Ryzen 5 3400G 及 Ryzen 3 3200G 处理器，但经笔者实测后，出奇地发现 B550 主机板其实是能支援 「Zen」及「Zen+」微架构的 APU 处理器，更能成功开机并进到 BIOS 或 Windows 系统内，不过已确实 B550 主机板并不支援 Ryzen 1000 系列、Ryzen 2000 系列 APU 以外的 CPU。
新一代 AMD B550 晶片组
AMD B550 系统晶片并非 X570 晶片的阉割版本，X570其实是 1 颗採用 14nm 制程的 cIOD 晶片，功能与 Ryzen 3000 CPU 内的 cIOD 晶片相同，AMD B550 则是交由 ASMedia 代工设计，因此被视为 X470、B450 的升级版本，Chipset ID 为 07、Revision A0，晶片编号为 218-0891014。

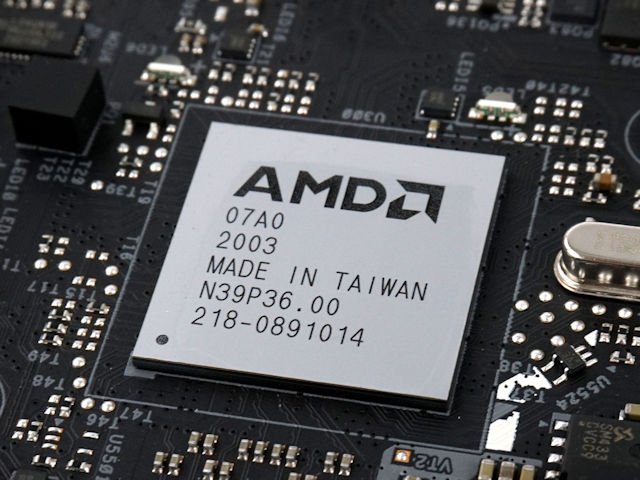

AMD B550 系统晶片
AMD B550 系统晶片其中一个卖点是追加 PCIe Gen 4 CPU Lanes 支援，其实 CPU 的 I/O 功能是独立的并不受晶片组所影响，在 Ryzen 3000 系列上市初期 X470、B450 亦可提供 PCIe Gen 4 CPU Lanes 支援，但此举却严重影响到 X570 主机板的销情，因此 AMD 后来在 AGESA 更新中将 400 系列晶片的 PCIe 4.0 支援删除，AMD B550 代表着 PCIe 4.0 开始向中阶市场普及。

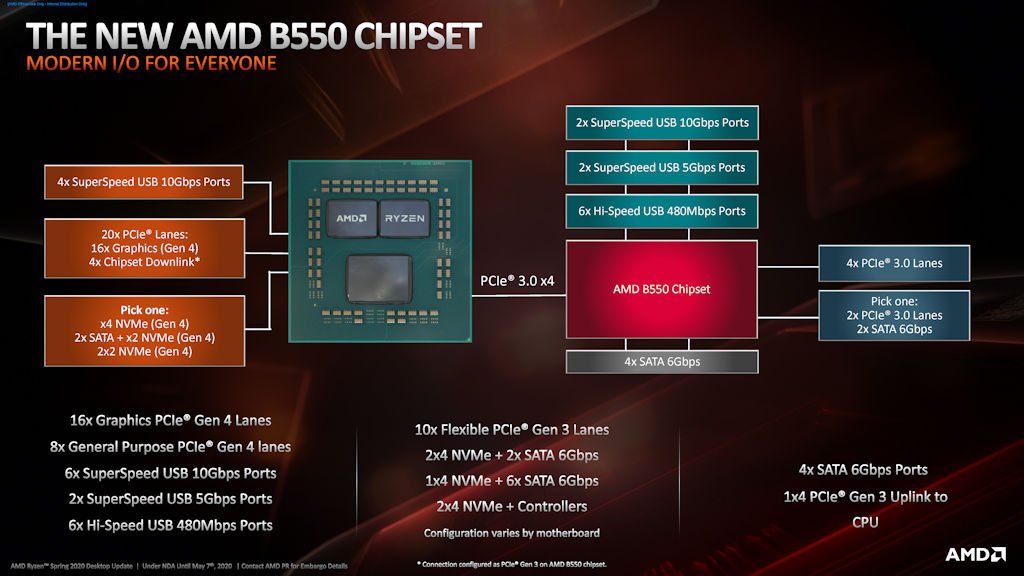

AMD B550 平台 Block Diagram
AMD B550 系统晶片亦追加了 Dual GPU 支援，以往只有 X570 / 470 等高阶平台才支援 PCIe x8 + x8 配置，AMD 亦开始向主流级平台下放，亦可选择支援 x8 + x4 + x4 模式，令 B550 主机板可以实现更多 PCIe Gen 4 SSD 配置。
AMD 500 Series Chipset Family
此外，AMD B550 系统晶片内建了 4 个 SATA 6Gbps，令系统晶片最高可支援 8 个 SATA 装置 ，同时亦内建 2 个 USB 3.2 Gen 2x1 10Gbps 接口、 2 个 USB 3.2 Gen 1 5Gbps 接口 及 6个 USB 2.0 介面。
10 相 Dr. MOS 数位供电

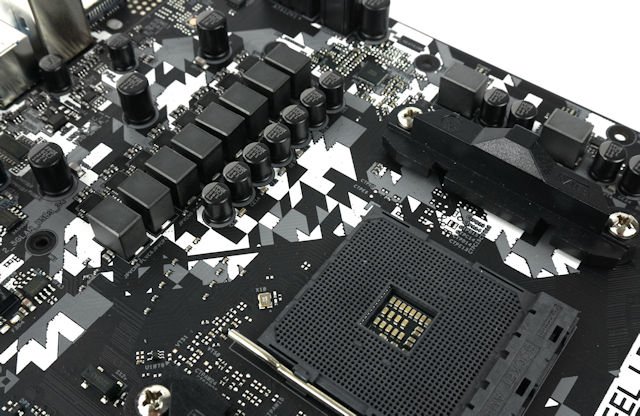

採用 8 + 2 相供电模组
供电方面，ASROCK B550M Steel Legend主机板採用 10 相数位供电设计，其中 8 相位负责处理 CPU 供电、2 个负责 SOC 供电，配合 XXL 巨大型铝合金散热器，能有效地带走整个 VRM 的热量，PCB 採用 2oz Copper 用料，可提供更佳的电气性及降低运作温度。

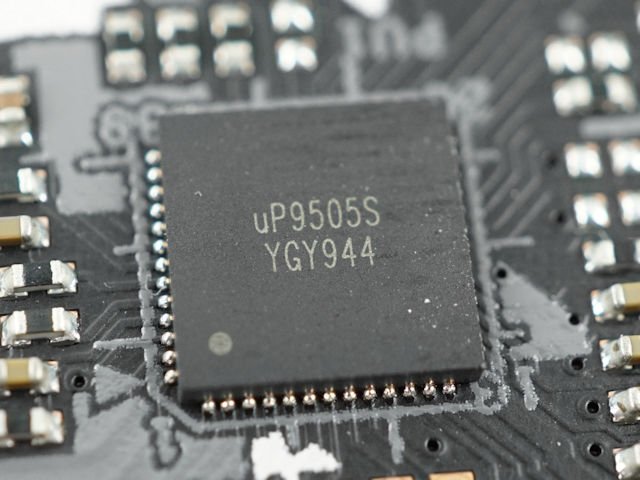

採用 uPI-Semi UP9505S VRM 控制晶片 (左) /

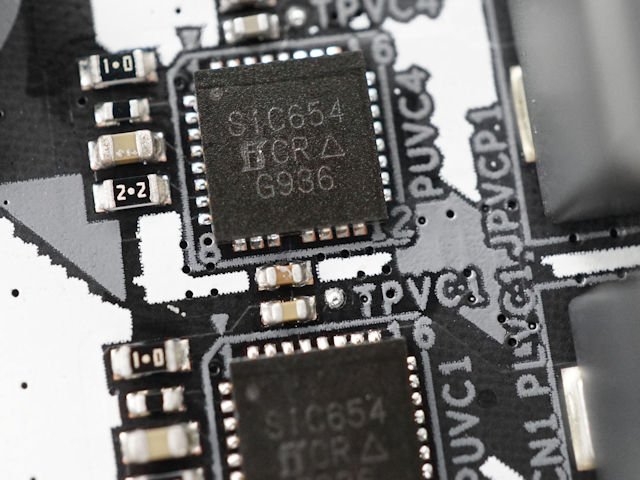

Vishay Siliconix SiC654 Dr.MOS 晶片 (右)
採用 uPI-Semi UP9505SVRM 控制晶片，CPU 供电部分透过 2 颗 uP1911R Doubler 晶片分拆讯号，控制两组 4 颗 Vishay Siliconix SiC654 Dr.MOS 晶片，内建最新的 TrenchFET 技术，能显着地降低开关及传导的损耗，每相能够承受 50A 的持续电流及 70A 的瞬间电流 (10ms) 通过，最大支援 400A CPU 电流负载，SOC 部份可提供 100A 电流负载。

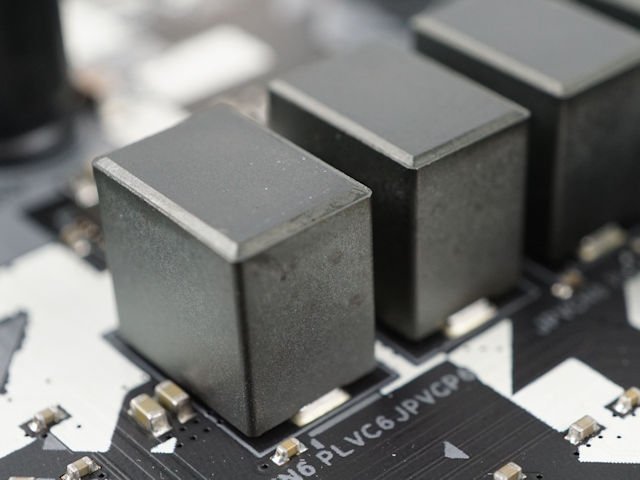

60A Premium 高效电感 (左) /

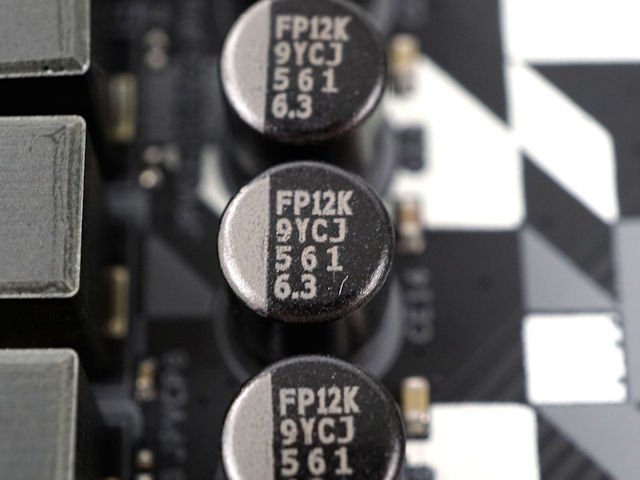

Nichicon 12K 电容 (右)
採用 60A 金属电感有效提高饱和电流达 3 倍，在高度负载或是大幅超频下改善 Vcore 电压供应稳定，全板採用顶级规格的日本 Nichicon 12K 黑金电容 ，在 105ºC 极端环境下能具备至少 1.2 万小时使用寿命，相较市面上不少主流级主机板仅採用台系 5K 或 10K 电容更胜一筹。

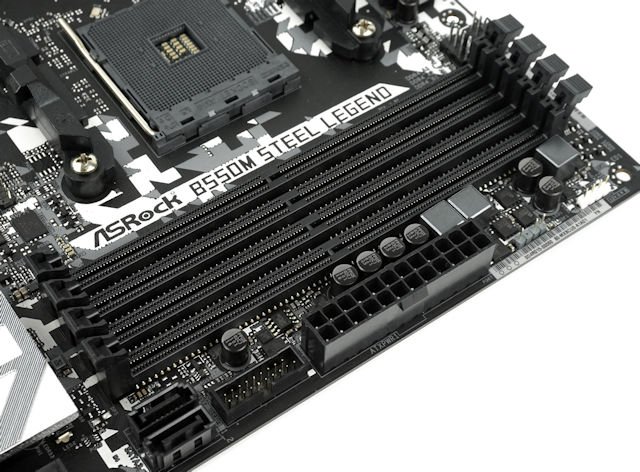

支援高达 DDR4-4733 O.C. 记忆体超频
记忆体方面，「B550M Steel Legend」主机板提供 4 组 DDR4 DIMM 扩充槽，支援 Dual Channel 双通道记忆体技术、 2 DIMM per Channel 配置，可配置 un-buffered、non-ECC 及 ECC 记忆体模组，支援 ECC 侦错技术，系统记忆体最大容量为 128GB ，同时记忆体相容性亦有明显改善，更加入全新 2:1 Ratio 除频令超频能力大幅提升。
採用 15μ 黄金接点插槽
为提升记忆体超频能力，ASROCK B550M Steel Legend 主机板採用 15μ 黄金接点插槽，能降低磨损及氧化情况并提供更优秀的电气性，另外 B550 主机板再经加强优化记忆体传输线路，记忆体超频能力得以大幅提升，配合 AMD Ryzen 3000 处理器 ，官方宣称可以超频到 DDR4-4533+，而配合未来的 AMD Ryzen 4000 APU 处理器则能高达 DDR4-4733+。

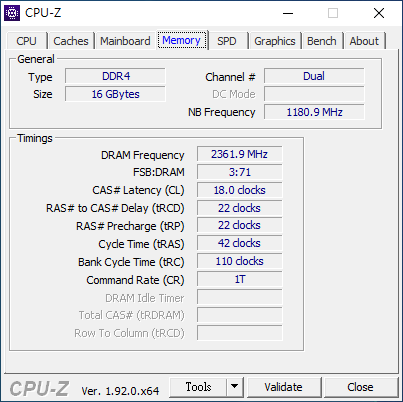

测试採用 Crucial Ballistix gaming memory DDR4-3600 8GB x 2 记忆体，手动增加工作电压及放鬆延迟值后稳定超频至 DDR4-4733 并完成负载测试，记忆体超频能力非常强大。
支援 PCIe x16 + x4 接口
支援 3 组 PCIe 扩充槽
主机板提供 2 组 PCIe x16 扩充槽，其中 PCIE1 接口是由 CPU LANES 提供 PCIe 4.0 x16 传输速度，并採用加强型钢制插槽，能避免因施力不当或显示卡过重对 PCIe 插槽的损害，PCIE3 接口则由 B550 系统晶片提供 PCIe 3.0 x4 传输速度，可以支援 AMD CrossFireX 交火加速，但并不支援 NVIDIA SLI 技术。另外主机板亦提供 1 组 PCIe X1 扩充槽，PCIE2 接口由 B550 系统晶片提供 PCIe 3.0 x1 传输速度。
PCIe Slot Configurations
一体式弹性化 I/O 档板
ASROCK B550M Steel Legend主机板加入了弹性化I/O 档板设计，相比一般预装式 I/O 挡板，ASRock 弹性化 I/O 档板预留了更多弹性化调整空间，完美对应不同款式机箱的公差，可以準确地贴合机箱，亦改善了主机板螺丝孔位对不上机箱的问题。

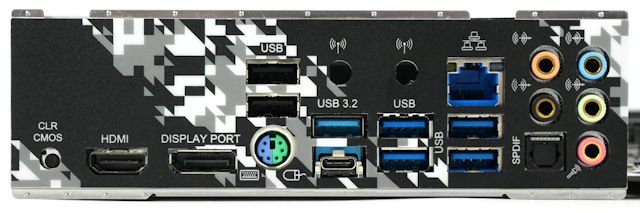

I/O 档板预留 WiFi 天线孔
主机板设有一组 DisplayPort 1.4 及 一组 HDMI 2.1，可以配合内建 Radeon 绘图显示的 AMD Ryzen 4000 系列处理器作影像输出，前者支援最高 5120x2880@60 Hz 解析度，后者支援最高 4096x2160@60 Hz 解析度，两者皆支援 HDCP 2.3、HDR 及 4K Ultra HD 播放，一同使用下可支援双显示输出。
此外亦支援 4 组 USB 3.2 Gen1 5Gbps 接口、2 组 USB 3.2 Gen2x1 10Gbps 接口，分别是 1 组 USB Type A 和 1 组 USB Type-C、及 2 组 USB 2.0 接口，支援 ESD 静电保护，週边连接性非常充足。
2 组 M.2 介面 + 6 个 SATA3 连接埠

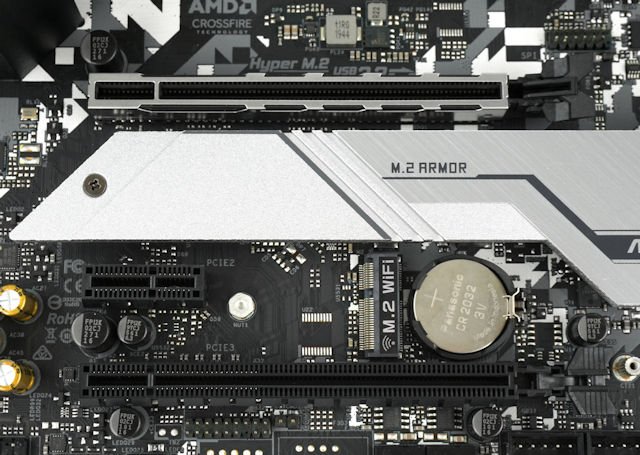

Hyper M.2 插槽支援 PCIe GEN 4 x4 传输速度
主机板提供 2 组 M.2 连接埠，位于 PCIE1 扩充槽下方的 Hyper M.2 插槽 (M2_1)，设有金属散热装甲，配合第三代 AMD Ryzen 处理器可以支援最高 PCIe Gen 4 x 4 速度规格，最高传输速度为 64Gbps，而配合第四代 AMD Ryzen APU 处理器则能支援 PCIe Gen 3 x 4 速度规格。

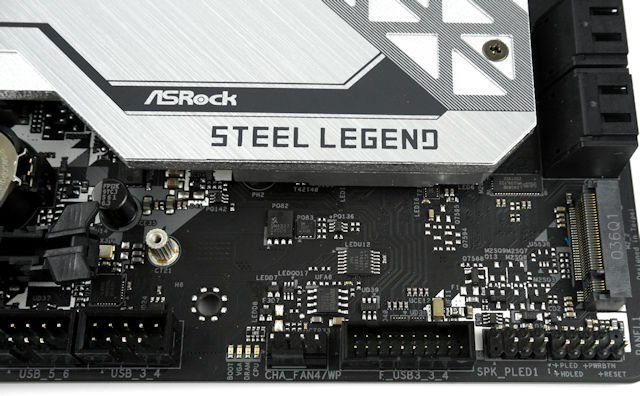

支援 PCIe Gen 3 x 2 传输速度，与 SATA3_5_6 共用 LANES
位于主机板 PCH 晶片下方的 M.2 插槽 (M2_2) 由 B550 晶组片提供，没有配备散热器，最高可以支援PCIe Gen 3 x 2 速度规格。2 组 M.2 连接埠皆相容于 SATA 6Gbps 传输协定的 SSD 产品，支援最长 M. Key 2280 长度规格，可以满足不同玩家的需求。

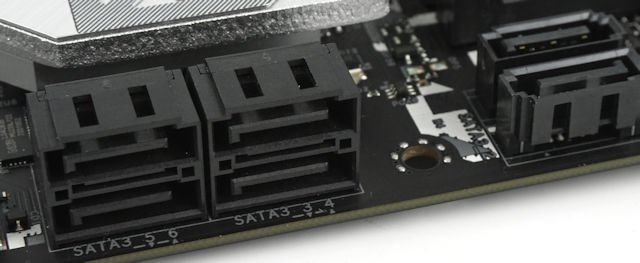

4 + 2 组 SATA 6Gbps 连接埠
此外，主机板设有 4 组由 AMD B550 系统晶片组提供的 SATA 6Gbps 连接埠，另外右边 2 组 SATA 6Gbps 连接埠 (SATA3_5_6) 是和 M2_2 插槽共用 LANES，两者不能同时共用，支援以 RAID 0、RAID 1 及 RAID 10 模式运作。
Realtek Dragon2.5G 电竞网络晶片 + M.2 WiFi 模组

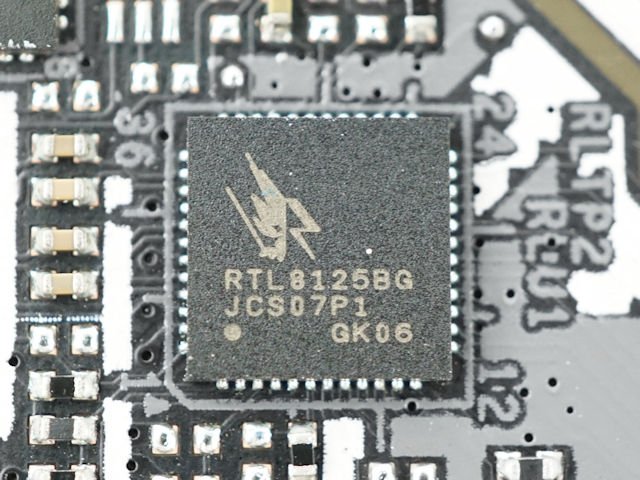

Realtek Dragon RTL8125BG 2.5G 网络晶片
有线网络连接方面，「B550M Steel Legend」 採用 Realtek Dragon RTL8125BG 2.5G 网络晶片，支援 10/100/1000/2500 Mbps 网络连接速度，能以更高的速度下载游戏及传输文件，同时拥有更低的网络延迟值，带来畅顺无比的连接体验。

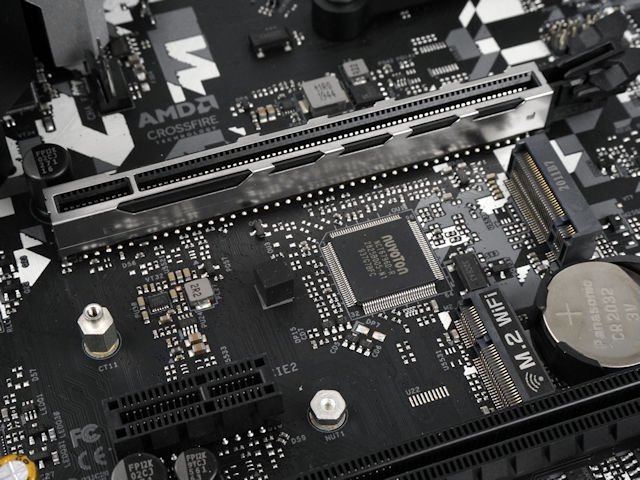

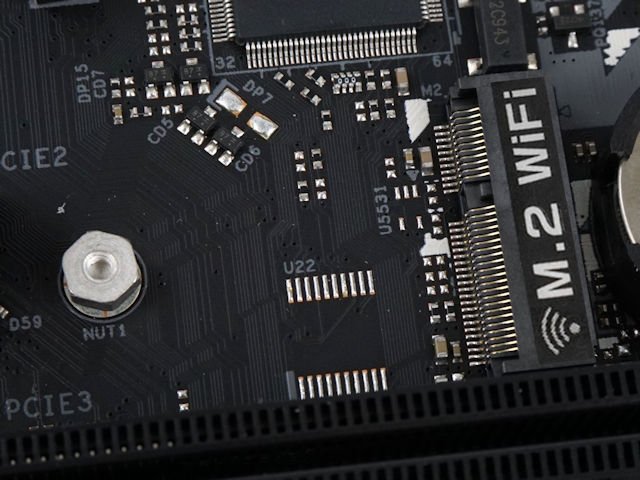

M.2 WiFi 接口
虽然主机板没有支援 WiFi 无线网络 ，但提供一个 M.2 WiFi 接口，支援 M.2 Key E 2230 规格的无线网络模组，可以安装一般 WiFi 网络模组或 CNVi 整合式连接模组，有需要 WiFi 功能的用家可自行选购升级，非常贴心。
Realtek ALC1200 音效模组

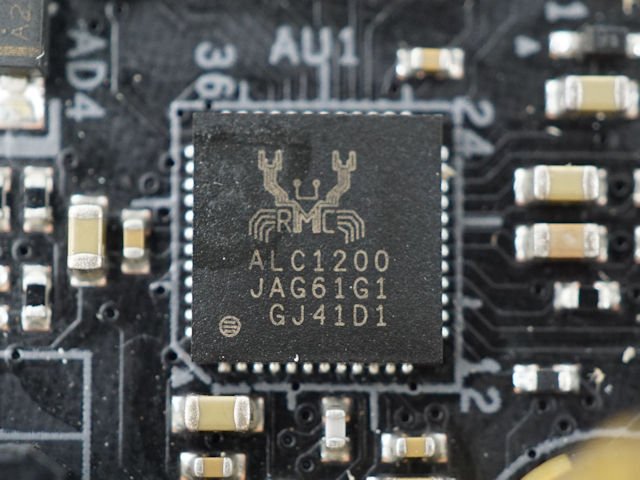

採用 Realtek ALC1200 Codec 音效晶片

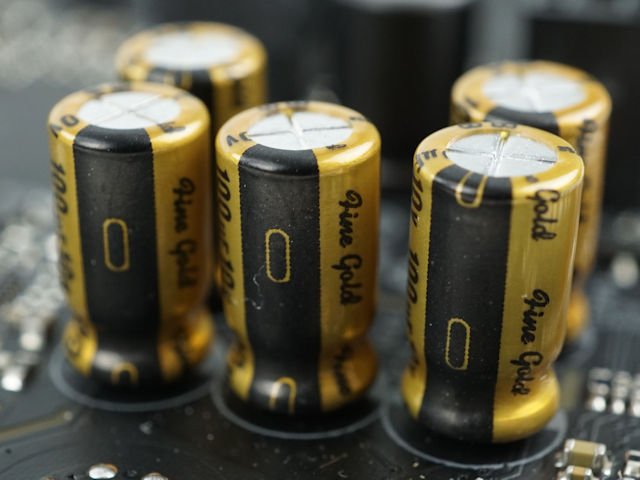

音效方面，主机板具备 7.1 CH HD Audio 音效模组，採用 Realtek ALC1200 Codec 晶片，可支援 7.1 声道剧场级环绕音效，加上独立运作的双声道前端音效输出，具备高达 110dB SNR 音效输出(DAC) 品质 及 90dB SNR 录音 (ADC) 品质，配搭高品质 Nichicon Fine Gold 系列音效处理电容，能提升音效解析能力及声音延展扩大效果，为专业游戏玩家带来迫真音响效果。
POLYCHROME RGB 灯光支援

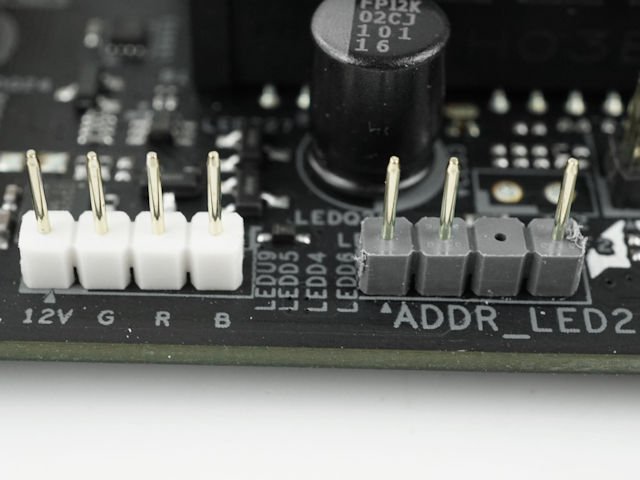

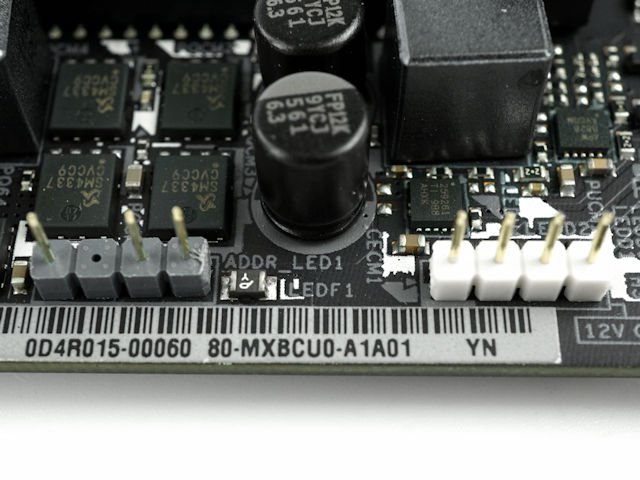

支援 2 组 12V RGB 及 5V ARGB LED 接口
主机板提供了 2 组 4-pin RGB LED 接口，支援标準 5050 RGB LED 灯条，输出为 12V 3A，同时提供 2 组 3-pin 可编程 ARGB 接口，支援 5V 3A 最高 15W 功率的 RGB 装置，让用家为系统布置更丰富的 RGB 灯效。

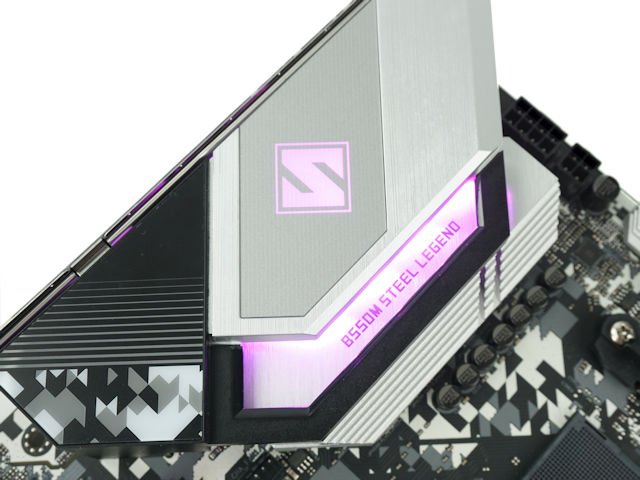

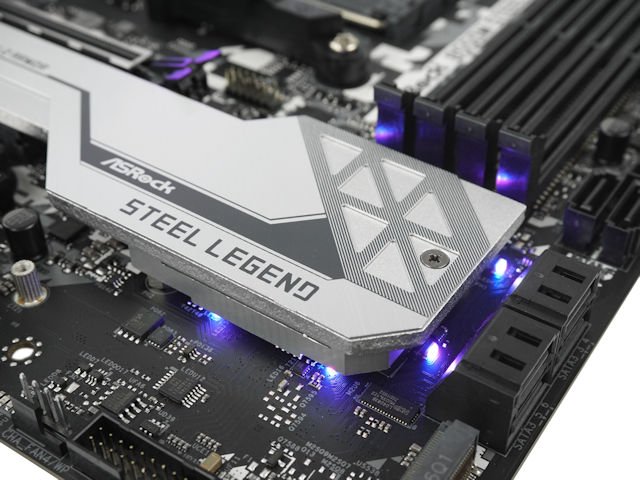

I/O Cover 及 PCH 散热器加入 ARGB 灯粒
ASROCK B550M 「Steel Legend」亦加入了游戏玩家最爱的炫彩ARGB 灯效，分别在 I/O Cover 及 PCH 散热器下方，支援 PolyChrome RGB Sync 色彩控制，同价位中灯光效果更出众。
ASROCK B550M Steel Legend 主机板
平平评语：
ASROCK B550M Steel Legend 主机板定位为中阶 B550 MATX 主机板，以性价比高「抵玩」的价钱配合高质素用料为卖点，採用10 相 50A Dr. MOS 供电模组、60A 金属电感，支援 PCIe 4.0 介面及 2.5G LAN。相比同价位的主机板，拥有更加豪华的 ARGB 灯效、支援多组 RGB 及 ARGB 接口，绝对是不二之选。
