ASRock B550 PG Velocita 主机板评测

14 相 Dr.MOS、2.5Gb LANASRock B550 PG Velocita 主机板

ASRock 针对主流级平台市场，推出全新 B550 PG Velocita ATX 主机板，採用 14 相 Dr.MOS 数位供电模组，配合 60A Premium 级金属电感及 12K 小时日系电容，即使搭配 Ryzen 9 3950X 处理器亦是绰绰有余。加上 2.5Gbps LAN、USB 3.2 Gen2x1 10Gbps 接口、PCIe Gen 4x4 M.2 插槽等高速连接性， 非常适合想要组装高性价比 AMD 游戏平台的读者。

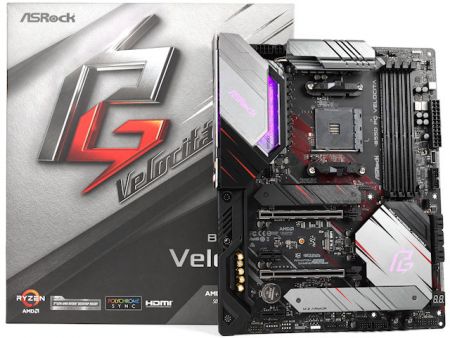

ASRock B550 PG Velocita 主机板

ASRock B550 PG Velocita 主机板

ASRock 推出全新 B550 PG Velocita 主机板，以高性价比、扎实用料作卖点，用上 14 相 Dr.MOS 供电模组，搭配了 Premium 级 60A 金属电感及 Nichicon 日製 12K 黑金电容，完全满足 Ryzen 3000 系统处理器及下代 APU 的用电需求。支援高达 DDR4-4733+ OC 记忆体时脉，并搭载了 Dragon 2.5 Gigabit LAN、USB 3.2 Gen2 10Gbps 前后置接口及 PCIe 4.0 M.2 插槽，全力抢攻主流级 AMD 游戏平台市场。

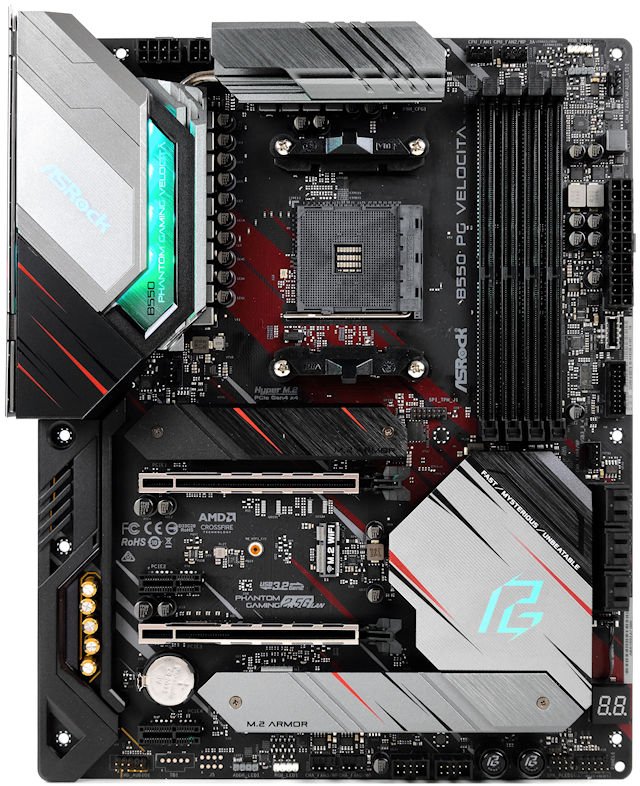

採用 ATX Form Factor 规格

ASRock B550 PG Velocita 主机板採用 ATX Form Factor 规格，尺寸为 30.5cm x 24.4cm，用上金属灰、素黑作主色调，配合深红色几何线条作点缀，M.2 ARMOR 及 VRM 散热器经过金属拉丝设计，加强了整体的层次感。

支援 AMD Ryzen 3000/4000 处理器

採用 AMD Socket AM4 处理器接口，支援 AMD Ryzen 3000 系列处理器，并将支援新一代 Ryzen 4000 系列 APU，但却不支援「Zen+」及「Zen」微架构处理器使用，亦即不相容 Ryzen 5 3400G 及 Ryzen 3200G 处理器。根据 AMD 官方文件指出，Socket AM4 将会一直沿用至少到 2020 年底，成为 AMD Desktop 入门至效能级平台的统一接口规格，令 Socket AM4 主机板的生命週期相较长，不会因 CPU 换代而被淘汰。

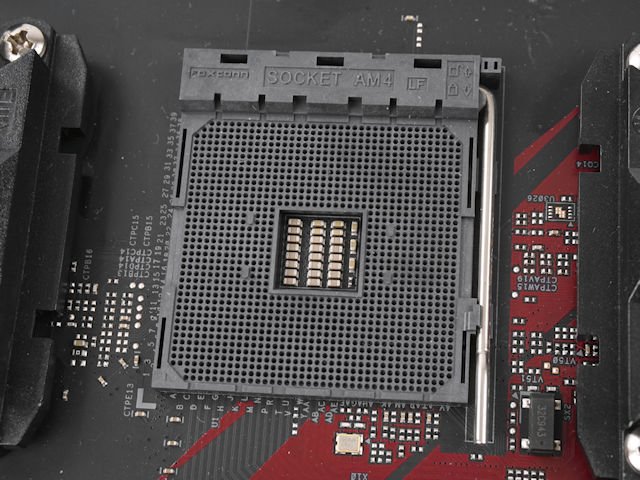

採用 AMD Socket AM4

AMD Ryzen 3000 Processor Family (Zen 2 architecture)

ModelProcessCore/

ThreadsL2L3Base

ClockBoost

ClockTDPSMTIGP

PCIe

Support

PriceRyzen 3

31007nm+12nm4/82MB16MB3.6GHz3.9GHz65W✔✘4.0US$99Ryzen 3

3300X4/82MB16MB3.8GHz4.3GHz65W✔4.0US$120

Ryzen 5

3500X

6/63MB32MB3.6GHz4.1GHz65W✘4.0US$159Ryzen 5

36006/123MB32MB3.4GHz3.9GHz65W✔4.0US$199Ryzen 5

3600X6/123MB32MB3.8GHz4.4GHz95W✔4.0US$249Ryzen 7

3700X8/164MB32MB3.6GHz4.4GHz65W✔4.0US$329Ryzen 7

3800X8/164MB32MB3.9GHz4.5GHz105W✔4.0US$399Ryzen 9

390012/246MB64MB3.1GHz4.3GHz65W✔4.0US$449Ryzen 9

3900X12/246MB64MB3.8GHz4.6GHz105W✔4.0US$499Ryzen 9

3950X16/328MB64MB3.5GHz4.7GHz105W✔4.0US$749

代号为「Matisse」的 AMD 第三代 Ryzen 处理器，基于经改良的 Zen 2 微架构，相较上代 Zen+ 微架构性能平均提升 15%、Cache 容量倍增，率先支援 PCIe 4.0 传输技术，优化 DDR4 记忆体控制器，加上 7nm 制程改进令时脉进一步提升，令处理器运算性能较上代明显提升。

新一代 AMD B550 晶片组

AMD B550 系统晶片并非 X570 晶片的阉割版本，X570其实是 1 颗採用 14nm 制程的 cIOD 晶片，功能与 Ryzen 3000 CPU 内的 cIOD 晶片相同，AMD B550 则是交由 ASMedia 代工设计，因此被视为 X470、B450 的升级版本，Chipset ID 为 07、Revision A0，晶片编号为 218-0891014。

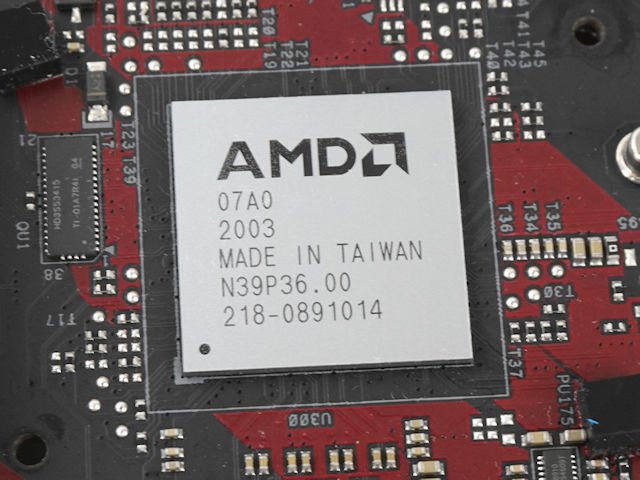

AMD B550 系统晶片

AMD B550 系统晶片其中一个卖点是追加 PCIe Gen 4 CPU Lanes 支援，其实 CPU 的 I/O 功能是独立的并不受晶片组所影响，在 Ryzen 3000 系列上市初期 X470、B450 亦可提供 PCIe Gen 4 CPU Lanes 支援，但此举却严重影响到 X570 主机板的销情，因此 AMD 后来在 AGESA 更新中将 400 系列晶片的 PCIe 4.0 支援删除，AMD B550 代表着 PCIe 4.0 开始向中阶市场普及。

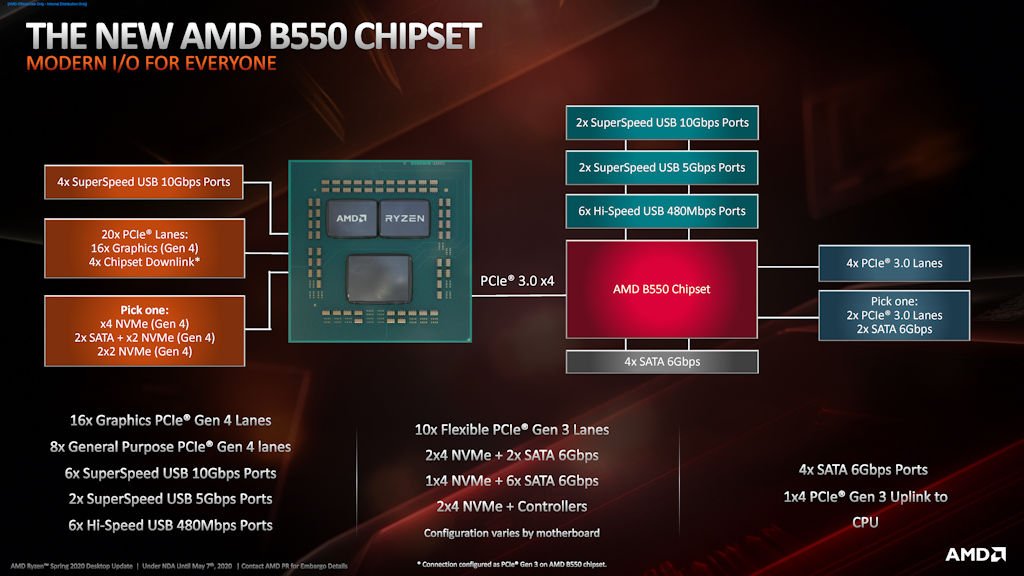

AMD B550 平台 Block Diagram

AMD B550 系统晶片亦追加了 Dual GPU 支援，以往只有 X570 / 470 等高阶平台才支援 PCIe x8 + x8 配置，AMD 亦开始向主流级平台下放，亦可选择支援 x8 + x4 + x4 模式，令 B550 主机板可以实现更多 PCIe Gen 4 SSD 配置。

AMD 500 Series Chipset Family

ChipsetSegmentUSB 3.2 G2USB 2.0

SATAUplinkPCIe LanesRAIDDual GFXOC SupportB550Mainstream264+4*x4 Gen38 Gen2 +4* Gen30,1,10✔✔X570Enthusiast844+8*x4 Gen48+8* Gen40,1,10✔✔

此外，AMD B550 系统晶片内建了 4 个 SATA 6Gbps，令系统晶片最高可支援 8 个 SATA 装置 ，同时亦内建 2 个 USB 3.2 Gen 2x1 10Gbps 接口、 2 个 USB 3.2 Gen 1 5Gbps 接口 及 6个 USB 2.0 介面。

支援 DDR4-4733+ OC 记忆体超频

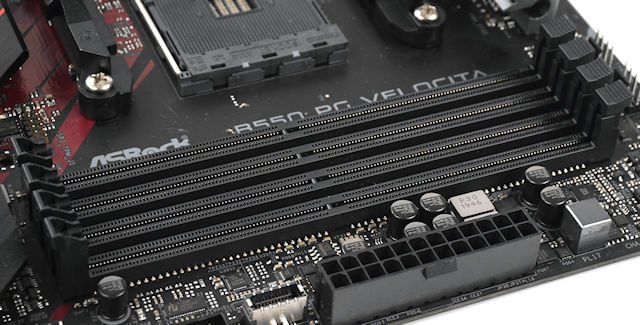

4 DIMM 最高支援 128GB 容量

记忆体方面，ASRock B550 PG Velocita 主机板 拥有 4 组 DDR4 DIMM 扩充槽，支援 Dual Channel 双通道记忆体技术、 2 DIMM per Channel 配置，可配置 un-buffered、non-ECC 及 ECC 记忆体模组，支援 ECC 侦错技术，系统记忆体最大容量为 128GB，同时记忆体相容性亦有明显改善，并加入全新 2:1 Ratio 除频令超频能力大幅提升。

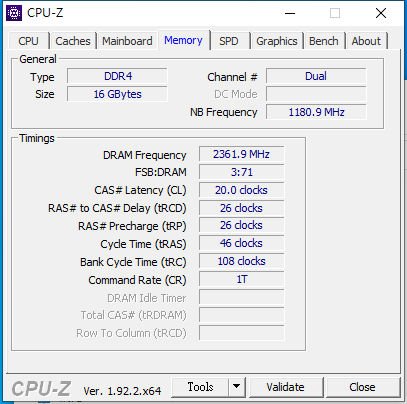

成功超频至 DDR4-4733

测试採用 Crucial Ballistix Gaming Memory DDR4-3600 8GB x 2 记忆体，手动增加工作电压及放鬆延迟值后稳定超频至 DDR4-4733 并完成负载测试，记忆体超频能力令人满意。

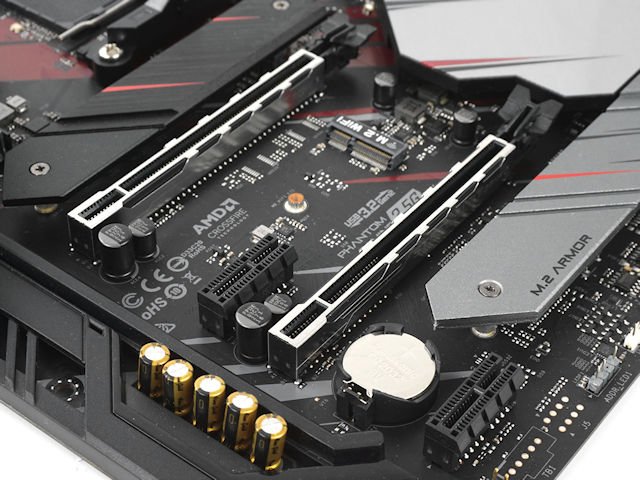

Reinforced Steel Slot 绘图接口

主机板提供 2 组 PCIe x16 扩充槽，当中 PCIE1 由 CPU LANES 提供，可组成一组 PCIe 4.0 x16 配置，而 PCIE3 则由 B550 晶片组提供，提供 PCIe 3.0 x4 传输速度， 仅支援 AMD CrossFireX 协同加速配置。另外亦透过 B550 晶片组提供 2 组 PCIe x1 插槽，方便用家接驳视讯撷取卡及音效卡等週边。

Reinforced Steel Slot 绘图接口

为应付高阶绘图卡身重量，ASRock 今代改良了 Steel Slot 绘图接口，加入额外的锚点、更强的闩锁，不鏽钢单件全包覆式强化设计及焊接点强化，能避免因施力不当或绘图卡过重对 PCIe 插槽的损害。

PCIe Slot Configurations

PCIE1PCIE2PCIE3PCIE4x16 Gen4x1x4x1

14 相 50A Dr. MOS 供电

採用 12 + 2 相供电模组

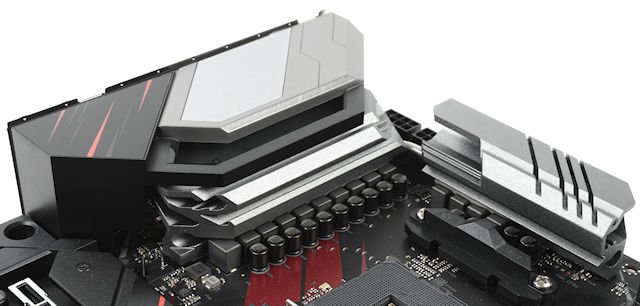

为满足 Ryzen 3000 系列处理器最高 16 核心的供电需求，ASRock B550 PG Velocita 主机板具备 14 相数位供电设计，其中 12 相负责 CPU 供电、2 相负责 SOC 供电，每相供电平均分摊处理器电流负载，提供平稳的电力供应。配搭 XXL 巨型铝合金 Heatsink，能有效地带走 VRM 的热力，加上 2oz Copper PCB 设计，亦有效降低整体的运作温度及提升的电源效率。

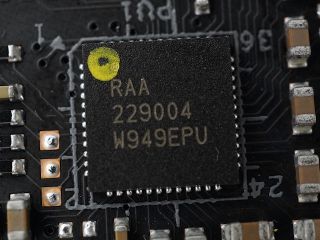

Renesas RAA 229004 PWM 控制器 (左) /

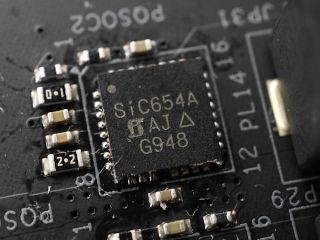

Intersil ISL99390 DrMOS 晶片

採用 Renesas 「RAA 229004」8 相数位 PWM 控制器，以 6 + 2 的配置方式运作，配合 ISL6617A Doubler 晶片，驱动 14 颗 Vishay SiC654 Dr.MOS 晶片分别负责 CPU 及 IGP 的供电部分，内建最新的 TrenchFET 技术，能显着地降低开关及传导的损耗，每相能够承受 50A 的持续电流及 70A 的瞬间电流 (10ms) 通过，最大支援 600A CPU 电流负载。

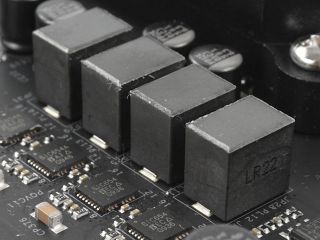

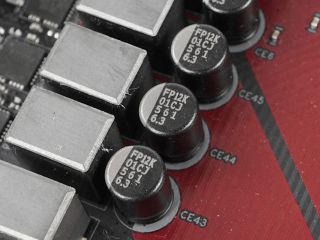

60A Premium 级高效电感 (左) /

日製 Nichicon 电容 (右)

ASRock 向来着重主机板的耐用度，B550 PG Velocita 主机板就使用了 60A Premium级高效电感，相较于传统电感能承受的更高的饱和电流，改善主机板的 VCore 电压供应的稳定性。除音效模组外，全板採用顶级规格的日製 Nichicon 12K 820uF 与 100uF 聚合物电容 ，在 105ºC 的极端环境下能至少具备 1.2 万小时使用寿命，相较市面上不少效能级主机板仅採用 5K 或 10K 电容更胜一筹。

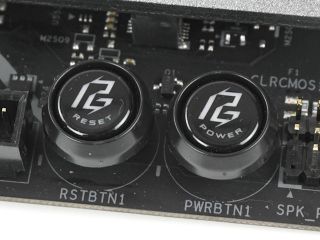

实体开机按键、DR.Debug LED

实体开机按键、DR.Debug LED

针对部分进阶用家及 Overclocker 会在「裸机」的状况下进行超频，ASRock B550 PG Velocita 加入实体开机键及重新开机键，并设有 DR.Debug LED 双位值七段显示器，显示 Post 阶段的自检测代码，让进阶用家更準确地得悉系统无法启动的原因，例如记忆体初始化失败、CPU Cache 错误、No Boot Drive 等等，对于进阶超频玩家来说非常实用。

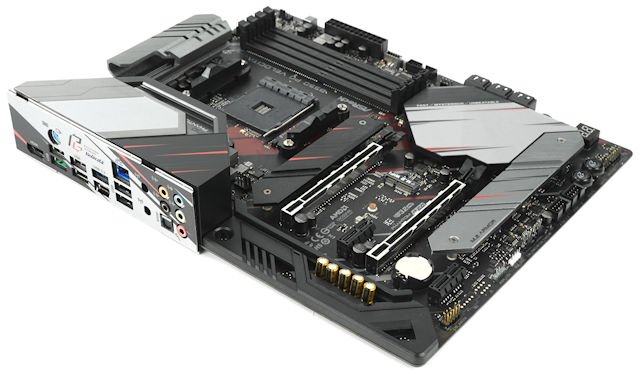

Pre-Install I/O Shield 背板

ASRock B550 PG Velocita 主机板亦有加入 Pre-Install I/O Shield 设计，档板具有一定弹性，不仅令安装的过程更加方便，对于採用开放式机箱的玩家来说将会更整齐美观，亦能强化防尘效果。

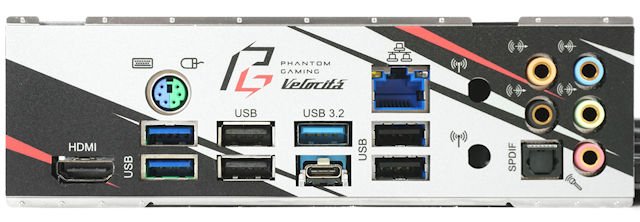

Pre-Install I/O Shield 设计

主机板设有一组 HDMI 2.1 接口，可以配合内建 Radeon 绘图显示的 AMD Ryzen 4000 系列 APU 作影像输出，支援最高 4096x2160@60 Hz 解析度的显示输出。

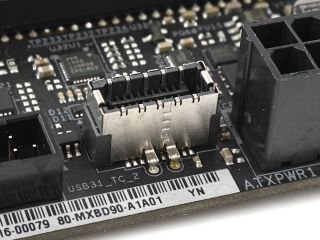

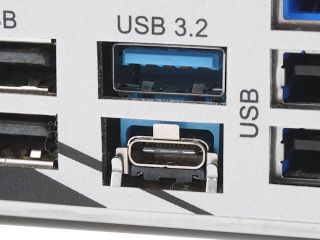

ASRock B550 PG Velocita在后置面板提供了 2 组 USB 3.2 Gen 2x1 10Gbps 接头以及 2 组 USB 3.2 Gen 1x1 5Gbps 接口。另外提供了 1 组 USB 3.2 Gen 2x1 10Gbps 前置 Type-C 接口，连接性尚算充足。

2 组 M.2 介面 + 6 个 SATA3 连接埠

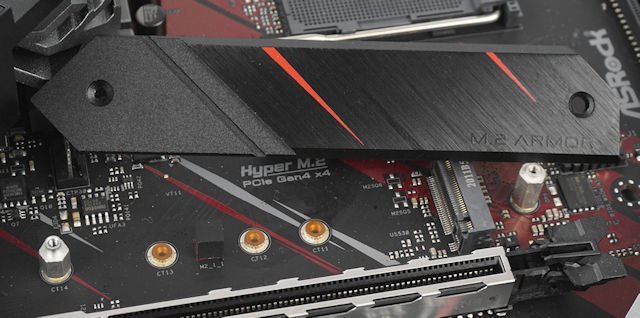

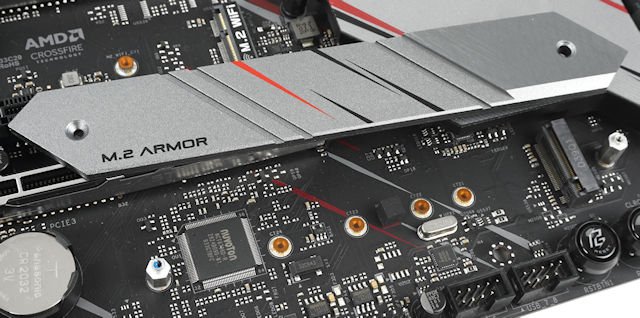

Hyper M.2 (PCIe Gen 4) 插槽

主机板提供 2 组 M.2 连接埠，位于 PCIE1 扩充槽上方的 Hyper M.2 插槽，支援最长 M. Key 2280 长度规格，设有金属散热盔甲，配合第三代 AMD Ryzen 处理器能支援最高 PCIe Gen 4 x 4 速度规格，最高传输速度为 64Gbps，而配合第四代 AMD Ryzen APU 处理器则能支援 PCIe Gen 3 x 4 速度规格。

M2_2 支援 M Key Type 22110 M.2 SSD

位于主机板 PCH 晶片下方的 M.2 插槽 (M2_2) 由 B550 晶片组提供，同样设有金属散热片，最高可以支援 PCIe Gen 3 x 2 速度规格，最高传输速度为 16Gbps，同时相容于 SATA 6Gbps 传输协定的 SSD 产品。

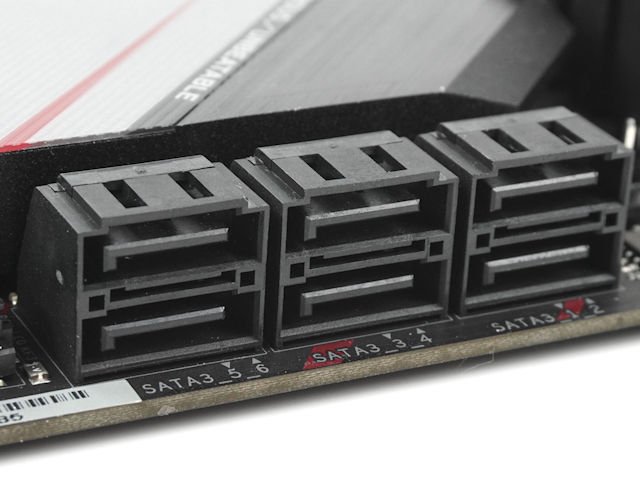

6 组 SATA3 6Gbps 连接埠

此外，主机板设有 6 组由 AMD B550 系统晶片组提供的 SATA 6Gbps 连接埠，但 SATA3_5_6 是和 M2_2 插槽共用线路，两者不能同时使用，支援以 RAID 0、RAID 1 及 RAID 10 模式运作。

2.5Gbps Dragon LAN

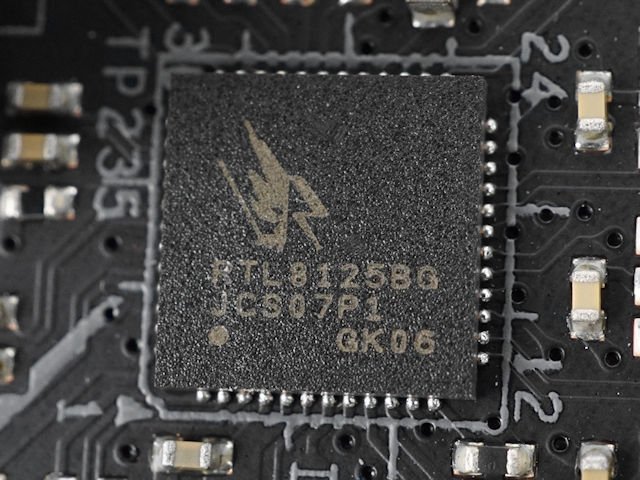

Realtek Dragon RTL8125BG 网络晶片

今代 ASRock B550 PG Velocita 主机板对有线网络连接作出升级，採用 Realtek Dragon RTL8125BG 2.5G 网络晶片，支援 10/100/1000/2500 Mbps 网络连接速度，能以更高的速度下载游戏及传输文件，同时拥有更低的网络延迟值，带来畅顺无比的连接体验，性能表现备受游戏玩家所肯定。并且提供 Dragon 2.5G LAN 工具程式，能够以较高优先级别处理指定程式封包，例如将游戏流量优先处理，确保游戏连线不被其他程式所影响，以实现更低延迟的游戏体验。

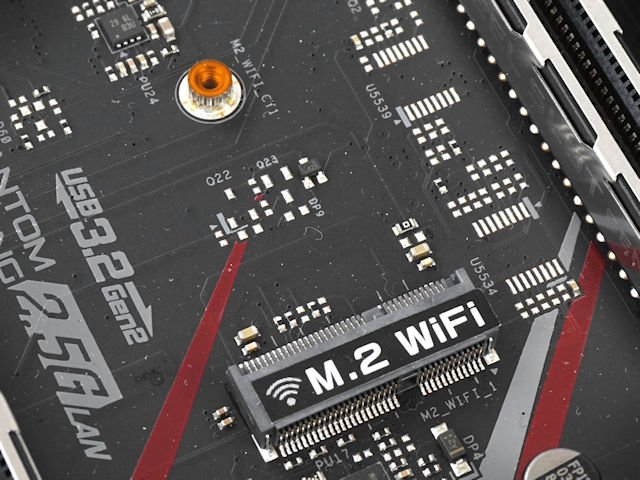

预留 M.2 Wi-Fi 接口

虽然主机板并未预载 WiFi 及 蓝芽模组，却提供了一个 M.2 WiFi 接口，供用家自行安装最长 Key E 2230 规格的无线网络模组，支援一般 WiFi 网络模组。

Realtek ALC1220音效模组

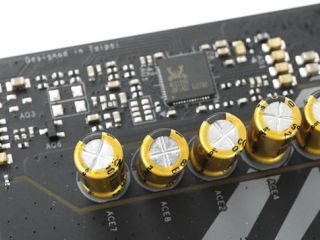

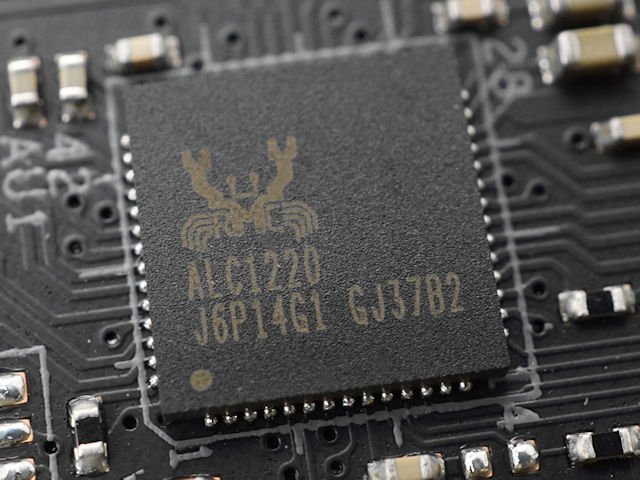

Realtek ALC1220 HD Audio Codec 晶片

音效方面，ASRock B550 PG Velocita 採用 Realtek 旗舰级 ALC1220 HD Audio Codec 晶片，支援数位 10 声道音效晶片，可提供包括 7.1 声道剧场级环绕音效，加上独立运作的 2 声道前端音效输出，内建两组类比数位转换器 (ADC) ，并支援麦克风的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技术，提升至高达 120dB 讯噪比 (SNR) 音效输出品质 及 113dB 讯噪比的录音品质。

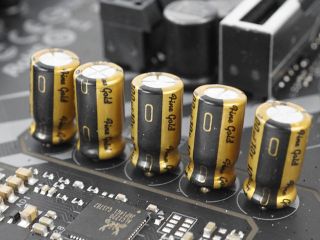

Nichicon Fine Gold 音效电容 (左)

Ti NE5532 耳扩放大器晶片 (右)

为提升耳机输出质素，加入 Ti NE5532 耳扩放大器晶片，支援高达 600Ω 阻抗耳机、无电容 Direct Drive 技术，音色温暖保真度高，绝对是耳机发烧友必备。而且每组声道均採用不同的 15μ PCB 层提供独立输出，提供更佳的杂讯隔离屏蔽，配搭高品质 Nichicon Fine Gold 系列音效处理电容，能提升音效解析能力及声音延展扩大效果，为专业游戏玩家带来迫真音响效果。

支援 PolyChrome Sync 灯效

ASRock B550 PG Velocita 分别在主机板的 I/O Shield 及系统晶片组散热器位置加入 ARGB LED 灯粒，支援「Polychrome Sync RGB」灯效技术，为玩家带来型格的信仰灯效。

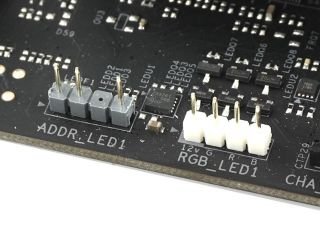

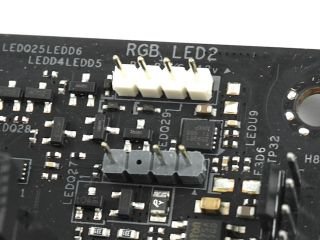

此外，主机板提供了 2 组 RGB LED 接口，支援标準 5050 RGB LED 灯条，输出为 12V 3A、36 W，同时提供 2 组 AddressableRGB LED 接口，支援 5V 3A 最高 15W 功率的 LED RGB 灯条，让用家为系统布置更丰富的 RGB 信仰灯光。

ASRock B550 PG Velocita 主机板

小编评语︰

ASRock 针对主流级平台市场，推出全新 B550 PG Velocita ATX 主机板，继续相当着重于主机板的供电用料及耐用度，採用了 14 相 50A Dr.MOS 供电模组，能提供最高 700A 电流处理能力，配合 60A Premium 级高效电感，能承受的更高的饱和电流，改善 VCore 电压供应的稳定性，加上顶级的日製 Nichicon 12K 聚合物电容，在 105ºC 的极端环境下能具备至少 1.2 万小时使用寿命。加上支援 DDR4-4733+ OC 记忆体时脉，并搭载了 Dragon 2.5 Gigabit LAN、USB 3.2 Gen2 10Gbps 前后置接口及 PCIe 4.0 M.2 插槽，想要组装 AMD 游戏平台的读者不容错过。
