ASUS 推出全新「ROG STRIX B550-I GAMING」Mini-ITX 主机板，採用 8 + 2 PowerStage 供电模组、主动式 VRM 散热器，提供不俗的供电表现，拥有丰富的週边功能，双 M.2 SSD 配置、Intel 2.5G Etherent、802.1ax WiFi 6 无线模组及 SupremeFX 音效模组等，想组高性能 Mini PC 嘅 ROG 迷绝对不容错过。

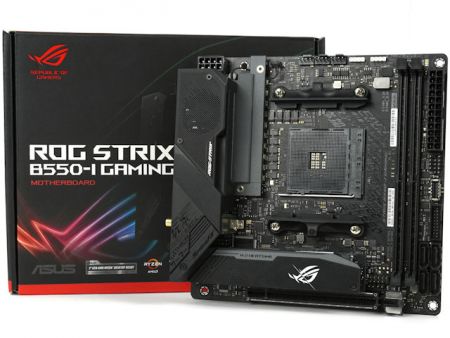

ASUS ROG STRIX B550-I GAMING 主机板
ASUS ROG STRIX B550-I GAMING 主机板
ASUS 推出全新「ROG STRIX B550-I GAMING」Mini-ITX 主机板，採用 8 + 2 PowerStage 供电模组、主动式 VRM 散热器，提供不俗的供电表现，支援 DDR4-5100+ OC 记忆体超频，更拥有丰富的週边功能，双 M.2 SSD 配置、Intel 2.5G Etherent、AX WiFi 6 无线网络模组、SupremeFX 音效模组，功能丰富齐全，绝对满足大部分 Mini-ITX 玩家的需要。
「败家之眼」LOGO 会按不同光度角度而反射幻彩效果

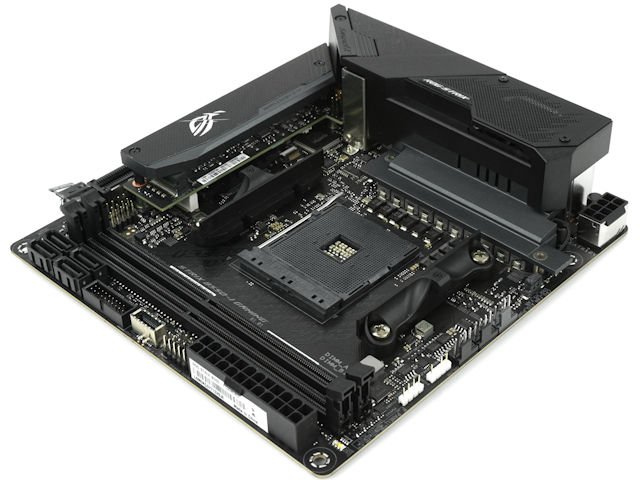

「ROG STRIX B550-I Gaming」主机板採用 Mini-ITX Form Factor 规格， 尺寸为 17.0cm x 17.0cm、8 层 PCB 设计，採用金属灰、素黑主题颜色，厂方特别加入 BTOB Card 设计，将 1 个 M.2 插槽及 SupremeFX 音效模组化，堆叠节省佔用 PCB 空间，I/O Cover 及 PCB 表面加入 ROG Strix 游戏标语，M.2 金属散热器亦加入「败家之眼」雷射贴 LOGO，信仰味道满满。
支援 AMD Ryzen 3000/4000 处理器
採用 AMD Socket AM4 处理器接口，支援 AMD Ryzen 3000 系列处理器，并将支援新一代 Ryzen 4000 系列 APU，但却不支援「Zen+」及「Zen」微架构处理器使用，亦即不相容 Ryzen 5 3400G 及 Ryzen 3200G 处理器。根据 AMD 官方文件指出，Socket AM4 将会一直沿用至少到 2020 年底，成为 AMD Desktop 入门至效能级平台的统一接口规格，令 Socket AM4 主机板的生命週期相较长，不会因 CPU 换代而被淘汰。

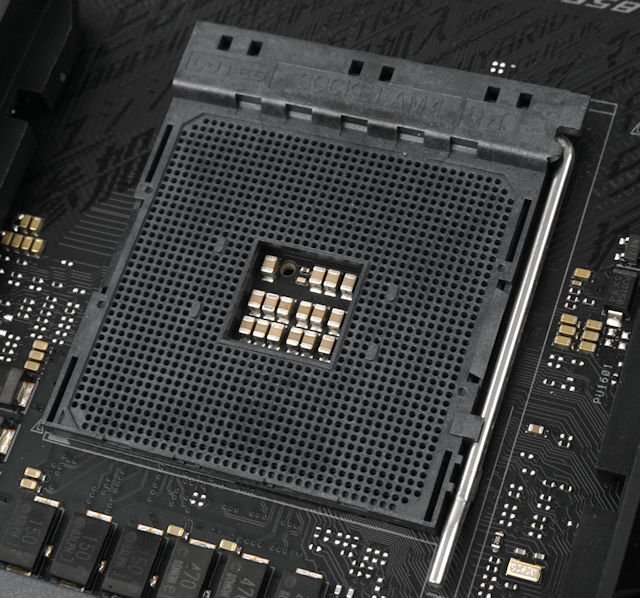

採用 AMD Socket AM4
AMD Ryzen 3000 Processor Family (Zen 2 architecture)
PCIe
Support
Ryzen 5
3500X
代号为「Matisse」的 AMD 第三代 Ryzen 处理器，基于经改良的 Zen 2 微架构，相较上代 Zen+ 微架构性能平均提升 15%、Cache 容量倍增，率先支援 PCIe 4.0 传输技术，优化 DDR4 记忆体控制器，加上 7nm 制程改进令时脉进一步提升，令处理器运算性能较上代明显提升。
新一代 AMD B550 晶片组
AMD B550 系统晶片并非 X570 晶片的阉割版本，X570其实是 1 颗採用 14nm 制程的 cIOD 晶片，功能与 Ryzen 3000 CPU 内的 cIOD 晶片相同，AMD B550 则是交由 ASMedia 代工设计，因此被视为 X470、B450 的升级版本，Chipset ID 为 07、Revision A0，晶片编号为 218-0891014。
AMD B550 系统晶片
AMD B550 系统晶片其中一个卖点是追加 PCIe Gen 4 CPU Lanes 支援，其实 CPU 的 I/O 功能是独立的并不受晶片组所影响，在 Ryzen 3000 系列上市初期 X470、B450 亦可提供 PCIe Gen 4 CPU Lanes 支援，但此举却严重影响到 X570 主机板的销情，因此 AMD 后来在 AGESA 更新中将 400 系列晶片的 PCIe 4.0 支援删除，AMD B550 代表着 PCIe 4.0 开始向中阶市场普及。

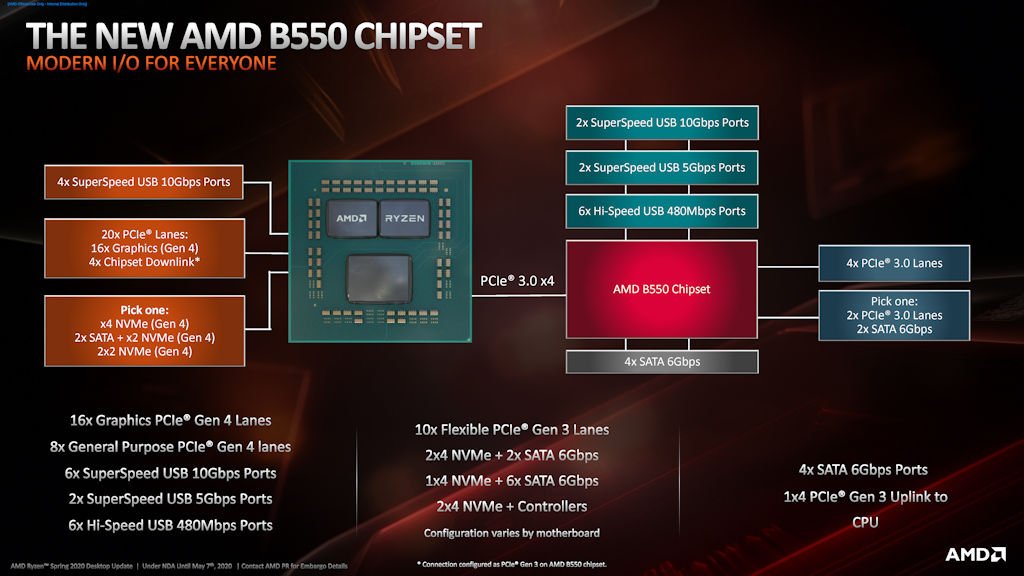

AMD B550 平台 Block Diagram
AMD B550 系统晶片亦追加了 Dual GPU 支援，以往只有 X570 / 470 等高阶平台才支援 PCIe x8 + x8 配置，AMD 亦开始向主流级平台下放，亦可选择支援 x8 + x4 + x4 模式，令 B550 主机板可以实现更多 PCIe Gen 4 SSD 配置。
AMD 500 Series Chipset Family
此外，AMD B550 系统晶片内建了 4 个 SATA 6Gbps，令系统晶片最高可支援 8 个 SATA 装置 ，同时亦内建 2 个 USB 3.2 Gen 2x1 10Gbps 接口、 2 个 USB 3.2 Gen 1 5Gbps 接口 及 6个 USB 2.0 介面。
支援 DDR4-5100+ OC 记忆体超频

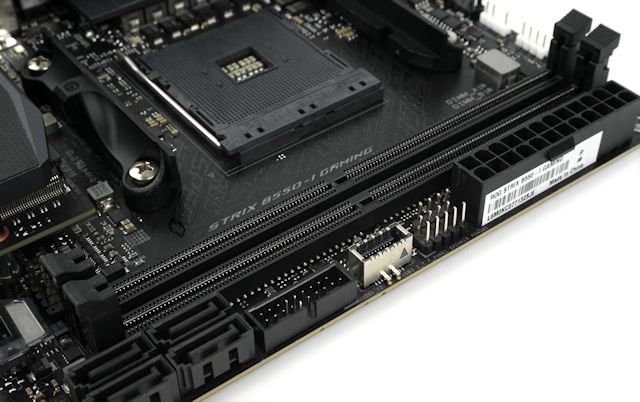

2 DIMM 最高支援 64GB 容量
记忆体方面，ASUS「ROG STRIX B550-I GAMING」主机板拥有 2 组 DDR4 DIMM 扩充槽，支援 Dual Channel 双通道记忆体技术，1 DIMM per Channel 配置，可配置 un-buffered 、 non-ECC 及 ECC 记忆体模组，系统记忆体最大支援容量为 64GB 。

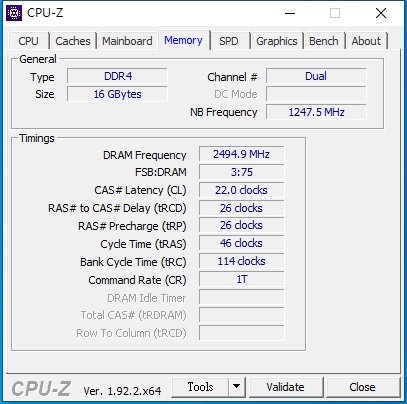

记忆体线路布局上採用 OptiMem II 设计，令记忆体与 CPU 之间的 Trace Path 更短，优化记忆体线路讯号并改善超频能力，主机板官方规格支援最高 DDR4-5100+ OC，测试採用 Crucial Ballistix gaming memory DDR4-3600 8GB 记忆体，手动增加工作电压及放鬆延迟值后稳定超频至 DDR4-5000 并完成负载测试，记忆体超频能力非常强大。
主动式 VRM 散热器

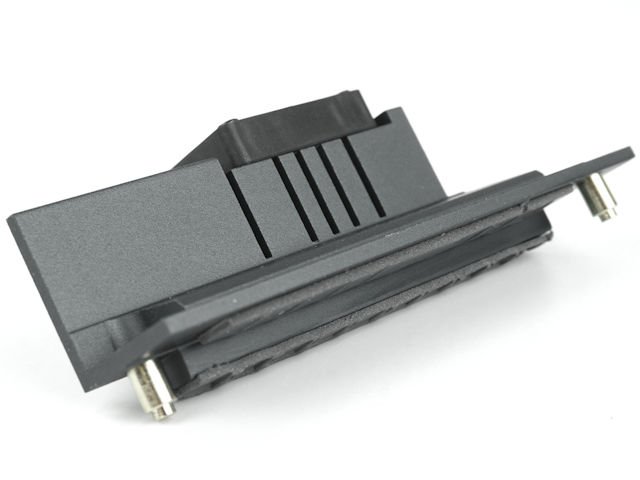

为改善 Mini-ITX 散热器相容性问题，「ROG STRIX B550-I GAMING」VRM 散热器的散热鳍片延伸到 I/O Cover 内部，并配搭 30mm 主动式散热风扇，有效地加速带走 VRM 散热器的废热，就算在 CPU 完全负载下仍能保持稳定运作。
採用 Delta ASB0312HP-00 30mm 散热风扇
8 + 2 Digi+ VRM 数位供电
8 + 2 Power Stage 供电模组
供电方面，「ROG STRIX B550-I GAMING」採用了 10 个 Power Stage 供电设计，其中 8 个负责 CPU 供电、2 个负责 SOC 供电，并以双倍的功率级运作，每两个组成一个相位，每相供电能处理高达 100A 的电流。配合自家研发的 TPU 控制晶片，能準确监测 CPU 内部电压的变化，实时对电压作出补偿，令工作电压在负载后保持平稳，提升 CPU 超频稳定性。
Digi+ VRM EPU ASP1106JGQW PWM 控制晶片 (左) &
Vishay SiC639 50A MOSFET (右)
ASUS ROG STRIX B550-I GAMING的处理器供电模组由一颗自家 ASP1106JGQW Digi+ VRM 控制器，弃用 Doubler 直接连接到 8 颗 Vishay SiC639 50A MOSFET晶片。每相能提供最高 100A 电流处理能力，整个供电组合能为处理器提供最大 400A 电力，每相供电能平均分摊处理器核心的电流负载，减低供电模组的负载温度并提升工作寿命。
放弃 Phase Doubler 设计提升瞬态反应时间
今代 ASUS 全线 B550 系列主机板皆已放弃採用 Phase Doubler 去驱动相位，反而以双倍功率级打造较少相数的供电设计，虽然最高可承受的电流不变，但删去 Doubler 却能提升 Transient Response 瞬态响应的时间，大幅缩短约 20ns 的供电反应延迟，亦能有效减低的 Vdrop 幅度达 30mV，进一步提昇极限超频稳定性。
採用全封闭铁素体电感，相较传统电感降低损耗令电源转换效率提升约 50% ，电流容量可以提升，为了节省PCB 空间，VRM 供电一半採用 POSCAP 固态钽联合物电容，另一半则採用台系钰邦 MIL 5K 小时系列固态电容。
SafeSlot PCIe绘图接口
1 组 SafeSlot PCIe 插槽
主机板具备一组 PCIe x16 绘图卡接口，支援最高 PCIe 4.0 x16 传输规格，并由 CPU LANES 提供，为应付高阶绘图卡身重量，加入了「 SafeSlot 」设计，採用全新嵌入成型技术将插槽与不鏽钢结合，大幅提高插槽的耐用性，透过加入额外的焊接点提供更高的固定力与剪切阻力，相较传统 PCIe 接口其横向强度提升了 1.8X，纵向强度则提升 1.6X ，能避免因施力不当或显示卡过重对 PCIe 插槽的损害，接口外观亦变得更好看。
CPU 8-pin ProCool II电源接头

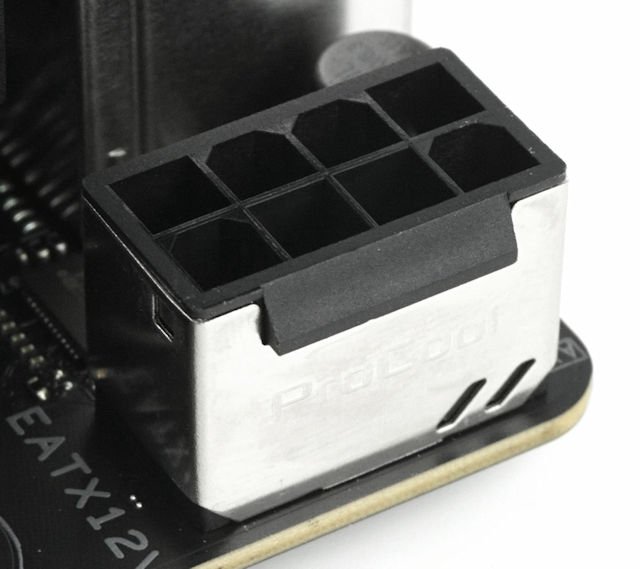

8-pin ProCool II 电源接头
加入了 ProCool II 实心针脚电源接头设计，在一个 ATX 8-pin CPU 电源接头内以实心金属针脚打造，比传统以金属片摺叠而成的针脚拥有更大的金属切面面积，有效降低阻抗及提高可承受的电流数值，同时亦加上金属包覆式防护外壳，提高插座耐用性及有效减低电磁干扰对供电稳定性的影响。

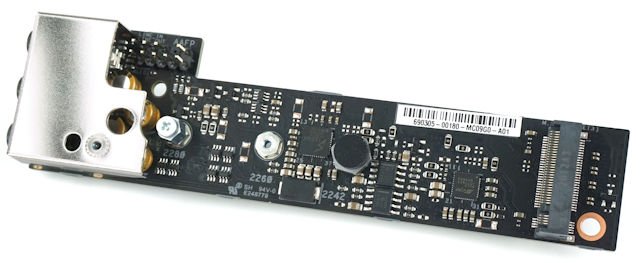

採用 BTOB 扩充卡设计
採用 BTOB 扩充卡设计
由于 Mini-ITX PCB 空间有限，「ROG STRIX B550-I GAMING」採用 BTOB Card 模组化设计，将其中 1 组 M.2 连接埠和 SupremeFX 音效模组电路结合，并架高于主机板上方，不但腾空了 Mini-ITX主机板有限的空间去加入更多的功能，也可以减小主机板对音效模组的讯号干扰。

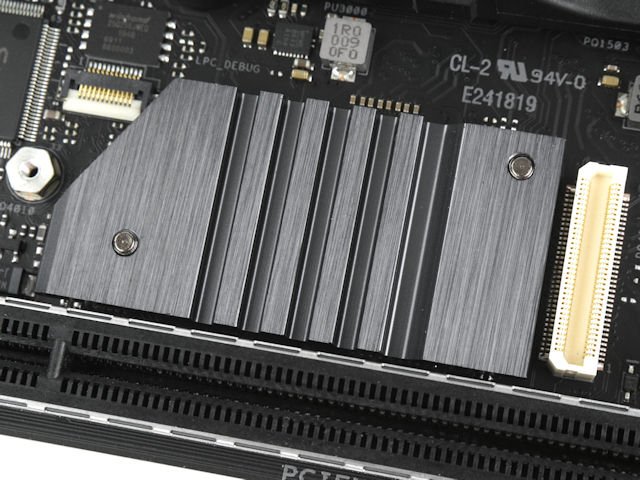

PCH 金属散热器
移除 BTOB Card 后，底下便是 PCH 晶片组，并设有金属散热器，有助降低晶片组温度及令系统更加稳定。
支援 HDMI、Display Port 双显示输出
显示输出方面，主机板设有一组 DisplayPort 1.4 及 两组 HDMI 2.1，可以配合内建 Radeon 绘图显示的 AMD Ryzen 4000 系列处理器作影像输出，前者支援最高 5120x2880@60 Hz 解析度，后者支援最高 4096x2160@60 Hz 解析度，两者支援 HDCP 2.3 及 HDR，一同使用下可支援双显示输出。
USB 连接埠方面，主机板支援 1 组 USB 2.0 接口，4 组 USB 3.2 Gen2x1 10Gbp 接口，分别 3 组是 USB Type-A 和 1 组是 USB Type-C，所有 USB 接口皆支持 ESD 静电保护。另外提供 1 组 USB 3.2 Gen2x1 10Gbps 前置 Type-C 接口，週边连接性相当充足。
2 组 M.2 介面 + 4 个 SATA3 连接埠
设有 M.2 金属散热装甲，并配搭高性能导热贴片
主机板提供 2 组 M.2 介面连接埠，位于主机板正面的 M2_1 连接埠，设有金属散热装甲，配合第三代 AMD Ryzen 处理器可以支援最高 PCIe 4.0 x4 速度规格，最高传输速度为 64Gbps。
位于主机板背面的 M.2 连接埠 M2_2 由 B550 晶组片提供，最高可以支援 PCIe 3.0 x4 速度规格，但没有配备散热器。另外两者皆相容于 SATA 6Gbps 传输协定的 SSD 产品，支援最长 M. Key 2280 长度规格，可以满足不同玩家的需求。
Wi-Fi 6 无线网络模组
Intel AX200NGW 无线网络模组
ASUS 「ROG STRIX B550-I GAMING」配搭 Intel AX200NGW WiFi 6 无线网络模组，支援全新 802.11ax 双频 2x2 160MHz Wi-Fi 技术，同时向下支援 IEEE 802.11 a/b/g/n/ac 无线网络协定，最高无线连接速度可高达 2.4Gbps，追贴有线网络速度，非常夸张。同时具备 Bluetooth 5.0 支援新一代智能手机及穿戴装置的连结以及智慧家庭、车用物联网等领域，带来更高速、更远传输距离的优势。
附连高增益 Wi-Fi 天线
Intel 2.5Gbps LAN

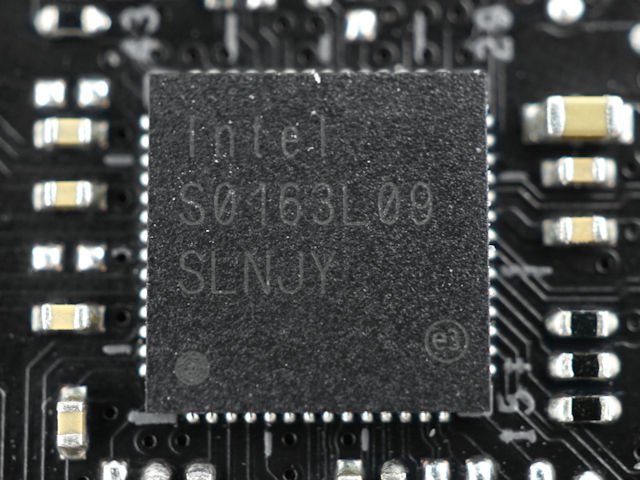

採用 Intel i225-V V2 2.5G 网络晶片
网络功能方面，「ROG STRIX B550-I GAMING」主机板内建了 Intel i225-V 2.5Gbps Ethernet PHY 网络晶片，提供 RJ45 2.5G 网络连接介面，相较 Gigabit Ethernet 快 2.5 倍，用来连接 NAS 等高速度装置，传取性能明显提升 ，其先进的中断处理有助低降 CPU 资源佔用率，支援 Jumbo Frame 功能有效提升大型封包资料流量，性能表现备受游戏们推荐。
ROG SupremeFX 立体音效模组
Supreme FX S1220 Audio Codec 晶片
为满足电竞游戏玩家对音效的要求，「ROG STRIX B550-I GAMING」搭配了 ROG SupremeFX 7.1 声道音效模组，令音质输出更加出色，採用 Supreme FX S1220 Audio Codec 晶片，配合特殊屏蔽设计和专业级音效元件，支援高达 120dB 讯噪比 (SNR) 音效输出品质及 113dB 讯噪比 (SNR) 录音品质。
内置 2 颗 Op Amplifiers 放大器

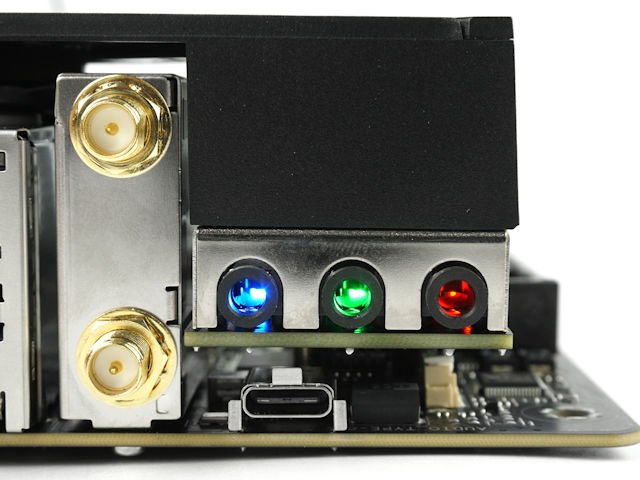

LED 发光音讯插孔 (左) &
日本 Nichicon 音讯电容 (右)
为提升耳机音效质素，提供加入 2 颗 Op Amplifiers 提供自动侦测及优化耳机抗阻设定，与前或后耳机输出插槽连接，支援 32-600Ω 输出增益调节以满足不同耳机的规格需求。主机板用上日本 Nichicon Premium 级音讯电容，提供温暖、自然无比的音质，音讯插孔加入特别的 LED 发光设计，让用家能在黑暗的环境中準确分辨端口功能。
S210 整合式晶片
此外，「ROG STRIX B550-I GAMING」主机板配备了 1 组音效专用的 USB 2.0 Type-C 连接埠，搭载能自动判定音讯讯号类型的 S210 整合式晶片，可自动判断 Type-C 音讯装置或是标準 USB 连接装置，并拥有专用的电源路噪电路，有助于降低电源输入时的杂讯，可提供高质素的音效输出。另外亦提供 1 组 USB TypeC 转 3.5 mm 转接头，可确保相容于四极耳麦或三极耳机，非常贴心。

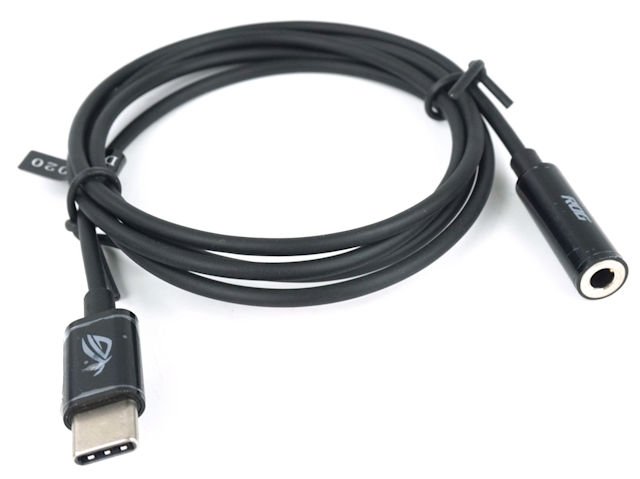

附送 1 组四极 USB TypeC 转 3.5 mm 转接头
支援 AURA Sync 灯效接口
比较可惜的是今代「ROG STRIX B550-I GAMING」并没有加载任何 RGB LED 灯效，但为迎合玩家对于 RGB 灯效的需求，主机板提供了 1 组 4-pin RGB LED 接口，支援标準 5050 RGB LED 灯条，输出为 12V 3A，同时提供 1 组 3-pin 可定址 ARGB 接口，支援 5V 3A 最高 15W 功率的 RGB 装置，让用家为系统布置更丰富的 RGB 灯条。
ASUS ROG STRIX B550-I GAMING 主机板
平平评语：
ASUS 推出全新「ROG STRIX B550-I GAMING」Mini-ITX 主机板，採用 8 + 2 Digi+ VRM 供电设计、主动式 VRM 散热器，可提供不俗的供电及系统稳定表现，支援 DDR4-5100+ OC 记忆体超频，并针对音效部分进行最佳化，唯独可惜的是缺少 Pre-Install I/O Shield 设计及 RGB LED 灯效，但整体上功能丰富齐全，有意组高性能 Mini-ITX 系统的玩家值得考虑。
