INNO3D 全新推出 「GeForce RTX 3070 ICHILL X4」绘图卡，只需要一半的价钱，即获得「RTX 2080 Ti」的强劲性能，採用全新 7 支全铜导热管搭配高密度散热鳍片、4 散热风扇设计、3 Slot 大型散热器，提供稳定输出的同时，亦能轻易应付「RTX 3070」的 220W TDP 热设计功耗，加上独特华丽的 RGB 灯效，有意购买最新 RTX 3070 绘图卡的用家不妨考虑一下。
INNO3D GeForce RTX 3070 ICHILL X4 绘图卡
INNO3D GeForce RTX 3070 ICHILL X4 绘图卡
INNO3D 推出全新「GeForce RTX 3070 ICHILL X4」绘图卡，採用全新 7 支导热管巨型散热器设计，每支导热管 heatpipe 长度由 1341mm 提升到 1664mm，大约提升了 24%，搭配镰刀扇叶风扇，并加入金属框架及背板增强散热效果及产品坚固性，附连 Inno3D TUNEIT 超频软件，让用家进一步榨出所有效能，加上全新的 RGB 灯效设计，想入手全新 RTX 3070 绘图卡的玩家值得考虑。

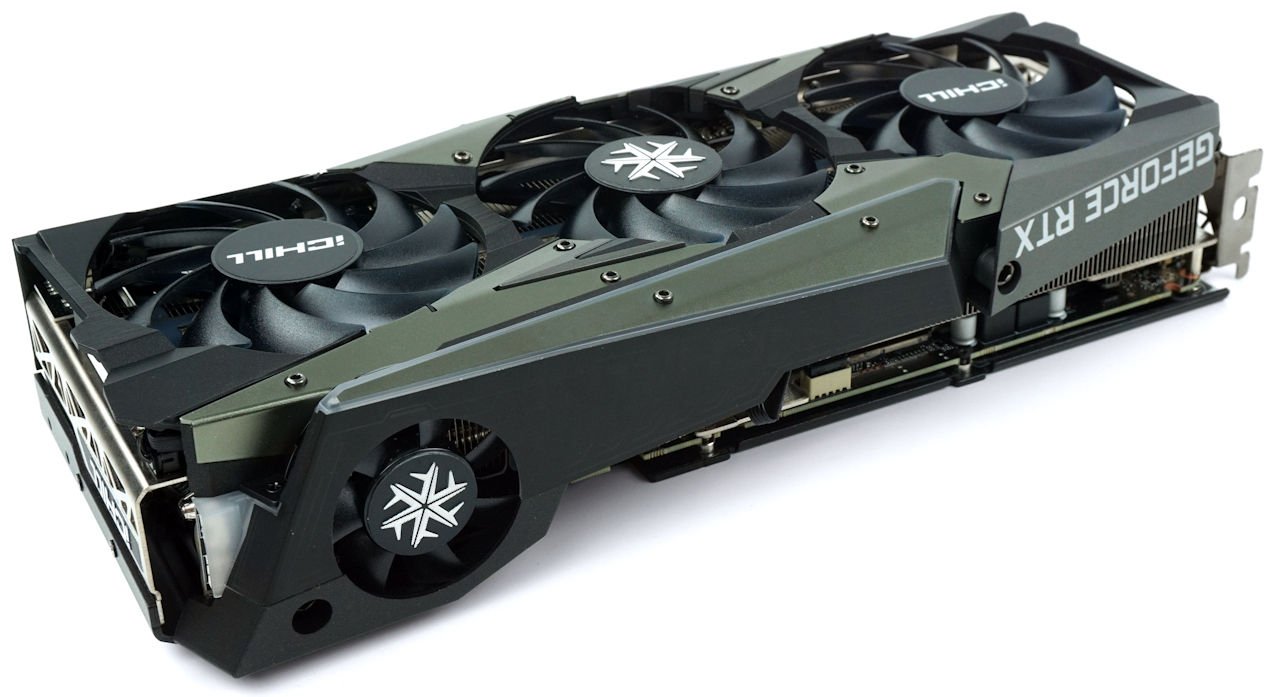

这次送测的 INNO3D「GeForce RTX 3070 ICHILL X4」尺寸为 300mm x 135mm x 58mm，与「RTX 3080 ICHILL X4」、「RTX 3090 ICHILL X4」相同尺寸大小，採用钛金属色、金属灰及黑色等三色彩为主色调，带来低调奢华风格，令产品质感大幅提升，而巨型散热器设计延伸至 3 Slot 宽度，相较其他 Dual-Slot 设计的型号拥有更大的散热表面面积，有效大幅提升散热效能，唯独用家需留意机箱内部是否能安装如此巨大的绘图卡。

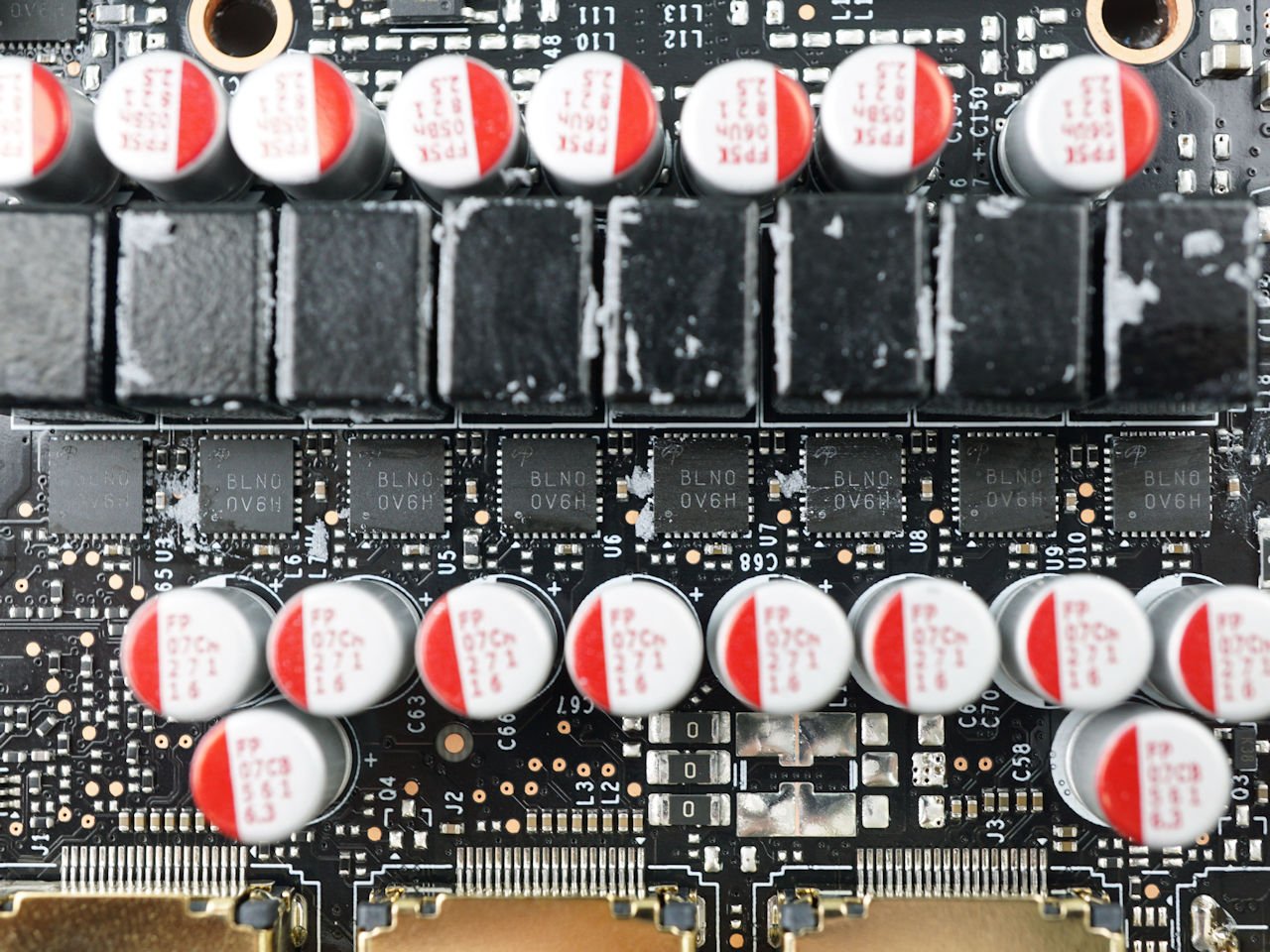

10 + 2 相供电设计

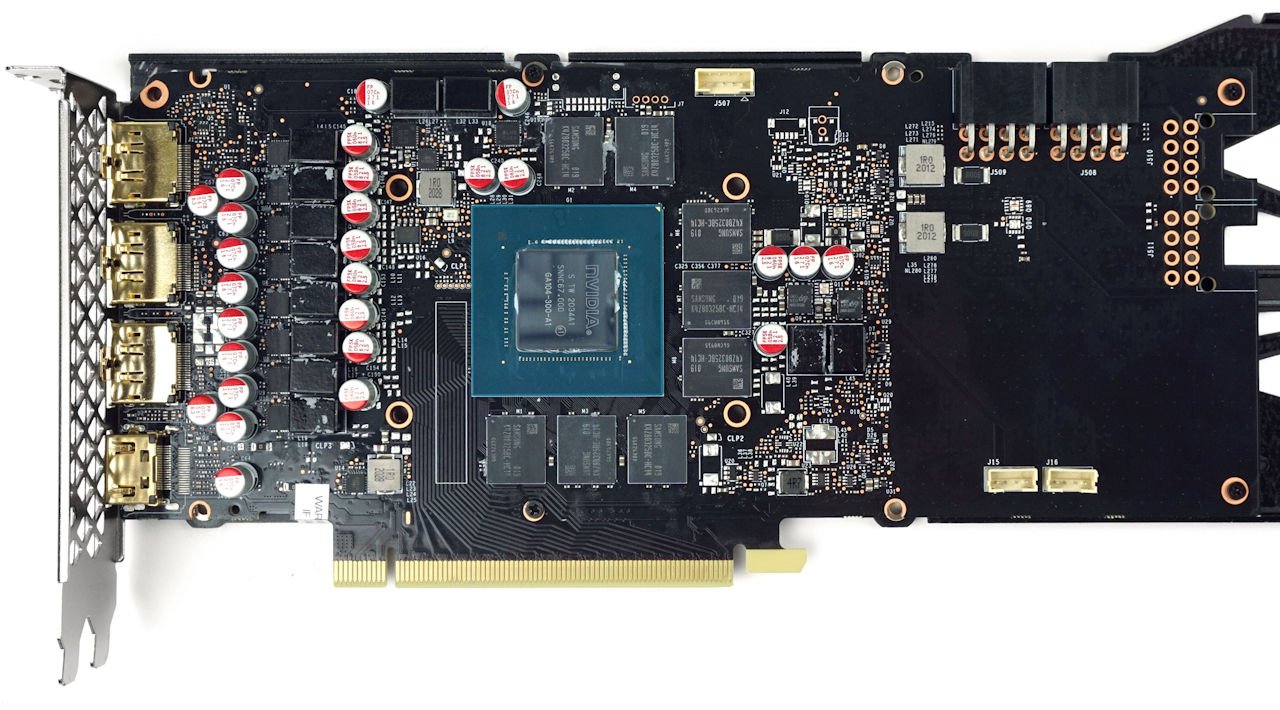

NVIDIA PG-142 SKU 10 PCB 设计
拆下巨型散热器后，可以看到 INNO3D GeForce RTX 3070 ICHILL X4 绘图卡採用了 NVIDIA PG-142 SKU 10 公板的 PCB 设计，元件及线路分布与不少同样为公板的相当接近，12 Layers PCB 并线路对讯号及电力传输作出优化。
供电设计方面，具备 12 相 Dr.MOS 供电模组设计，GA104 并没有再分为 nvvdd 供电 + msvdd 供电，其中 GPU 採用 10 相供电、GDDR6 记忆体採用 2 相供电，，採用 Alpha & OMEGA BLNO (AOZ5311NQI) Synchronous Buck Regulator，在单一封装内加入上下桥 MOSFET 及集成驱动器，单相能提供 50A 持续电流输出，，配搭全封闭合金电感及 5K 小时固态电容，为绘图卡提供稳定的供电能力。

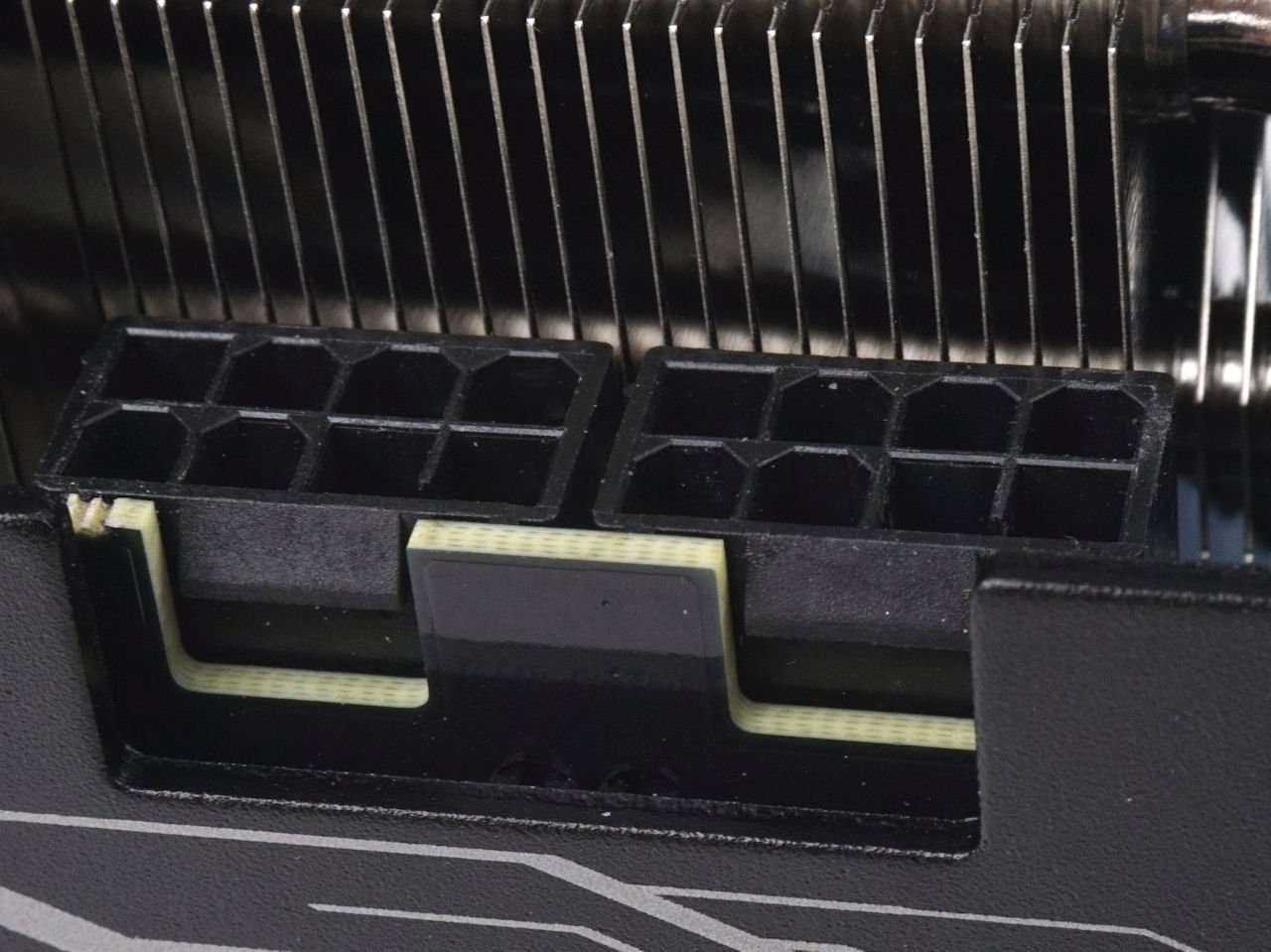

需外接 2 个 PCIe 8-pin 电源
与 GeForce RTX 3070 FE 公板不同，INNO3D GeForce RTX 3070 ICHILL X4 并没有採用 NVIDIA 12-Pin 供电，而是沿用传统的 2 个 8 Pin 接口，最高 TDP 为 220W 。

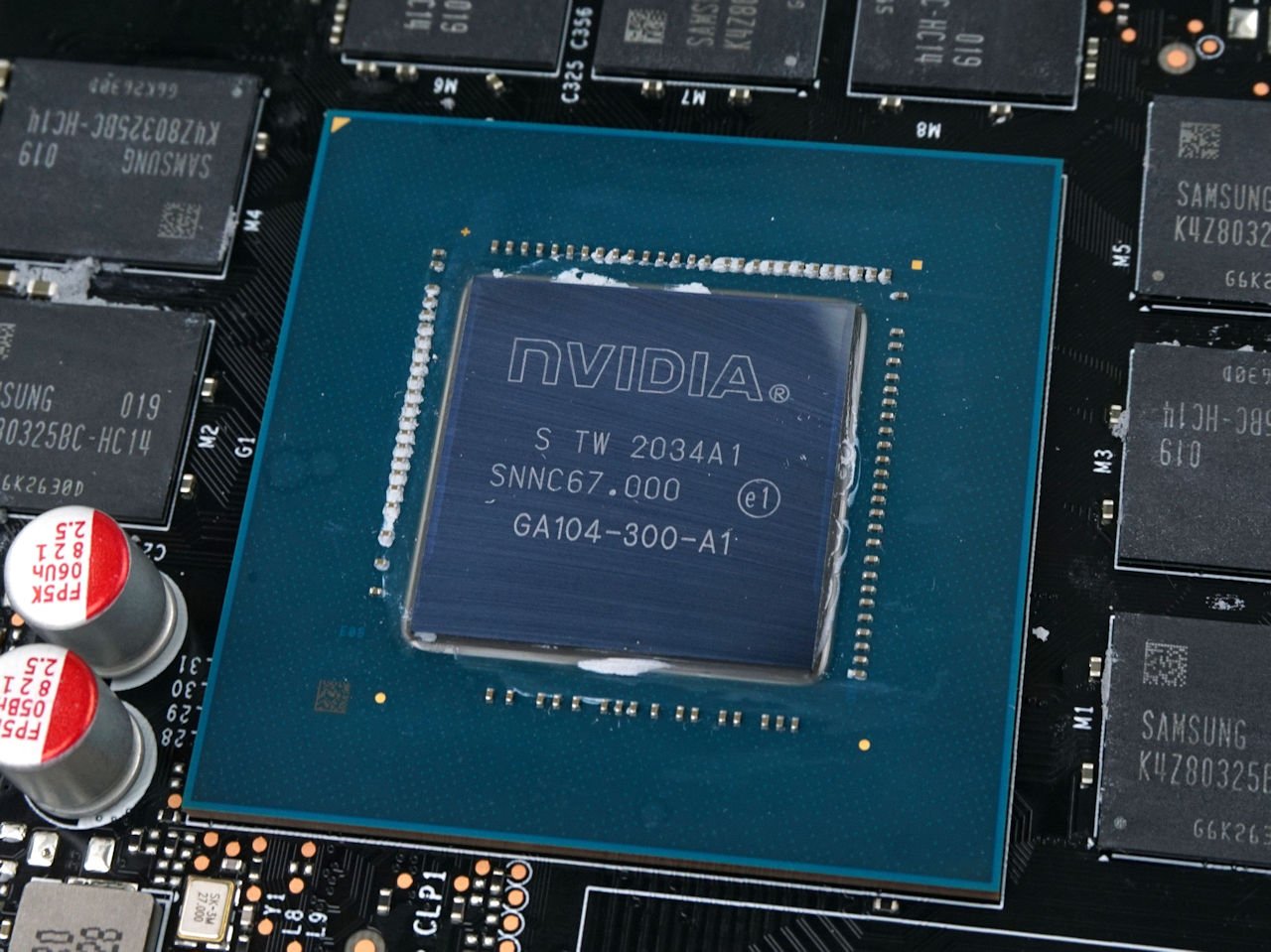

NVIDIA 「GA104-300」绘图核心
NVIDIA「GeForce RTX 3070」採用经删减后「GA104-300」绘图核心，全新 Ampere 架构，採用 8nm NVIDIA Custom 制程、SAMSUNG 代工，拥有 174 亿个电晶体、Die Size 约为 392mm²，部份单元作出了屏蔽，删减至只有 6 个 GPC 单元、23 个 TPC 纹理处理群集及 46 个 SM 串流多处理器，具备 5,888 个 CUDA Cores、46 个 RT Cores 及 184 个 Tensor Cores。
NVIDIA GA104-300-A1 绘图核心
核心时脉方面，INNO3D GeForce RTX 3070 ICHILL X4 绘图卡为 1,500MHz Base Clock、1,785MHz Boost Clock，而且支援 GPU Boost 4.0 技术可因应负载及温度自动超频至更高时脉，最高 TDP 为 220W，需要 2 组 PCIe 8 Pin 外接电源，INNO3D 官方建议搭配 650W 电源供应器使用。

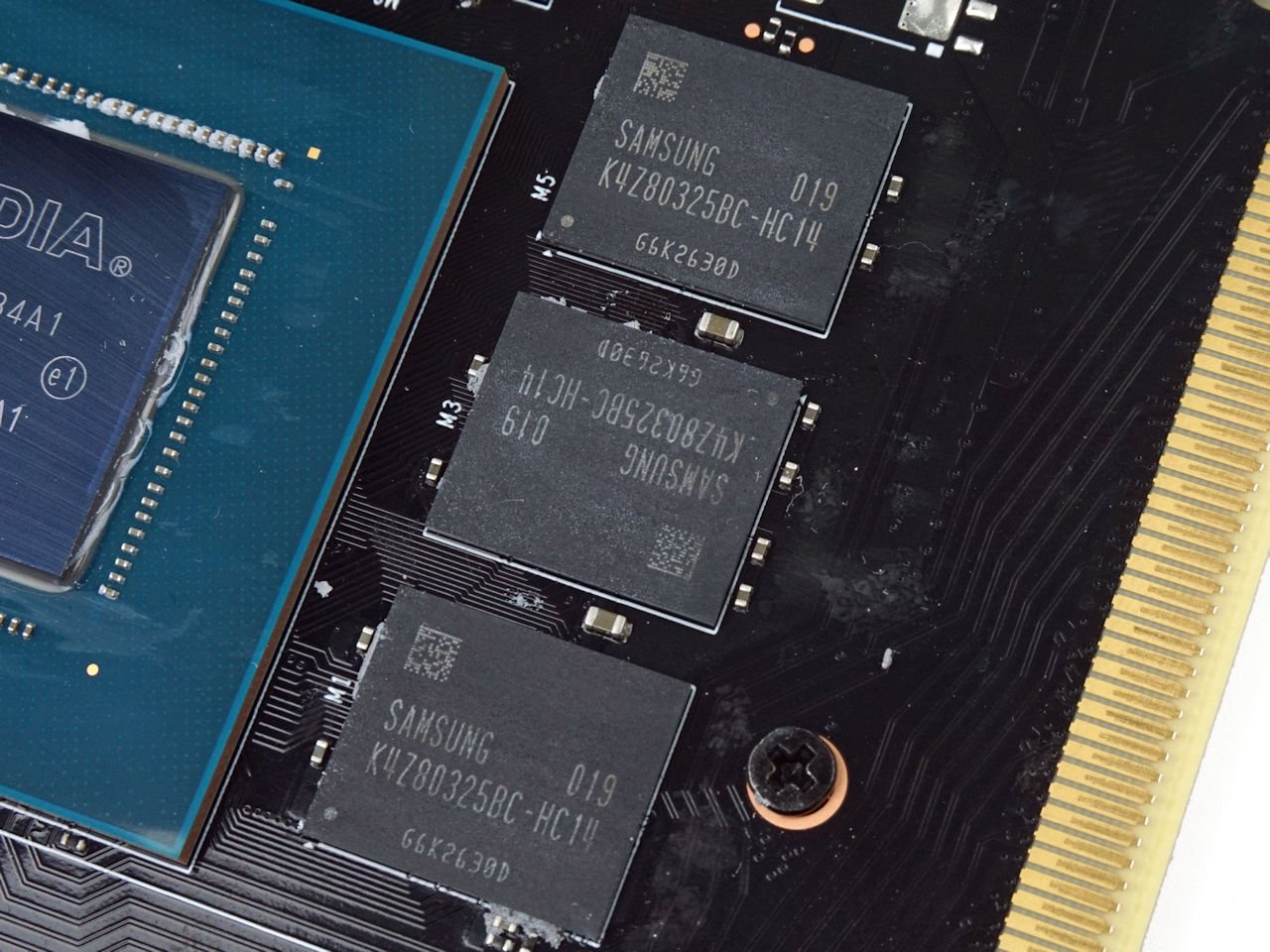

SAMSUNG 14Gbps 8GB GDDR6 颗粒
8GB 14Gbps GDDR6 记忆体
记忆体方面，NVIDIA「GeForce RTX 3070」没有採用最新 GDDR6X 记忆体，除了是成本考量及GDDR6X 产能有限外，另一个因素是 GDDR6X 功耗及热量实在太高了，继续沿用 20nm 制程的 SAMSUNG HC14 GDDR6 记忆体颗粒，正式型号为 K4Z80325BC-14、单颗容量为 8Gbit、正面 PCB 提供 8 颗，合共 8GB 绘图记忆体容量，记忆体时脉为 1,750MHz，而记忆体传输速度为 14Gbps，在 256-bit 记忆体介面下记忆体频宽为 448GB/s，对于高解析度、需要启动大量反锯齿及特效时会有性能提升。

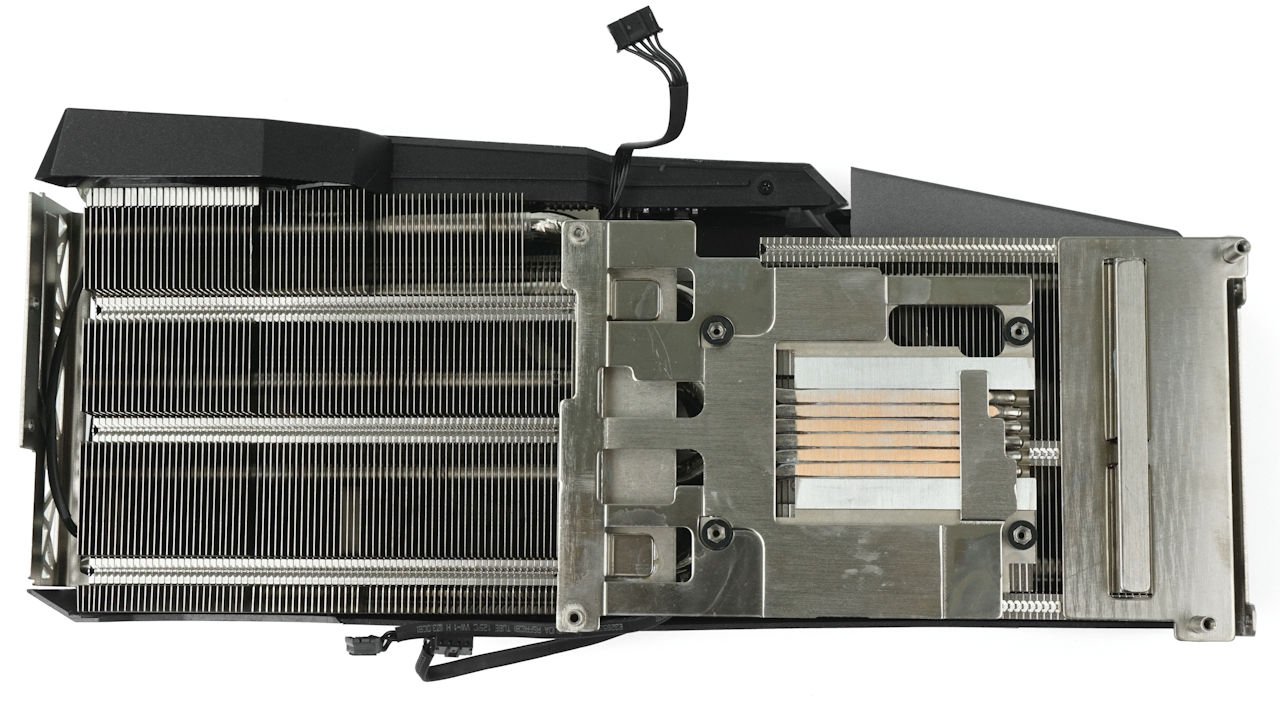

全新 ICHILL X4 四风扇散热器
全新 3 Slot 巨型散热器
INNO3D「GeForce RTX 3070 ICHILL X4」绘图卡採用全新 ICHILL X4 散热器设计，但相比 3080 ICHILL X4 和 3090 ICHILL X4 的散热器稍有不同，拥有大面积铝金属鳍片配合 6+1 支 6mm 导热管，能将 GPU 废热迅速平均地传递至整个散热器，导热管长度由上代的 1341mm 提升到 1664mm，大大增加了 24%，而散热面积整体增长了 50%，相比以往散热性能提升了不少，应付「RTX 3070」的 220W TDP 简直游刃有余。

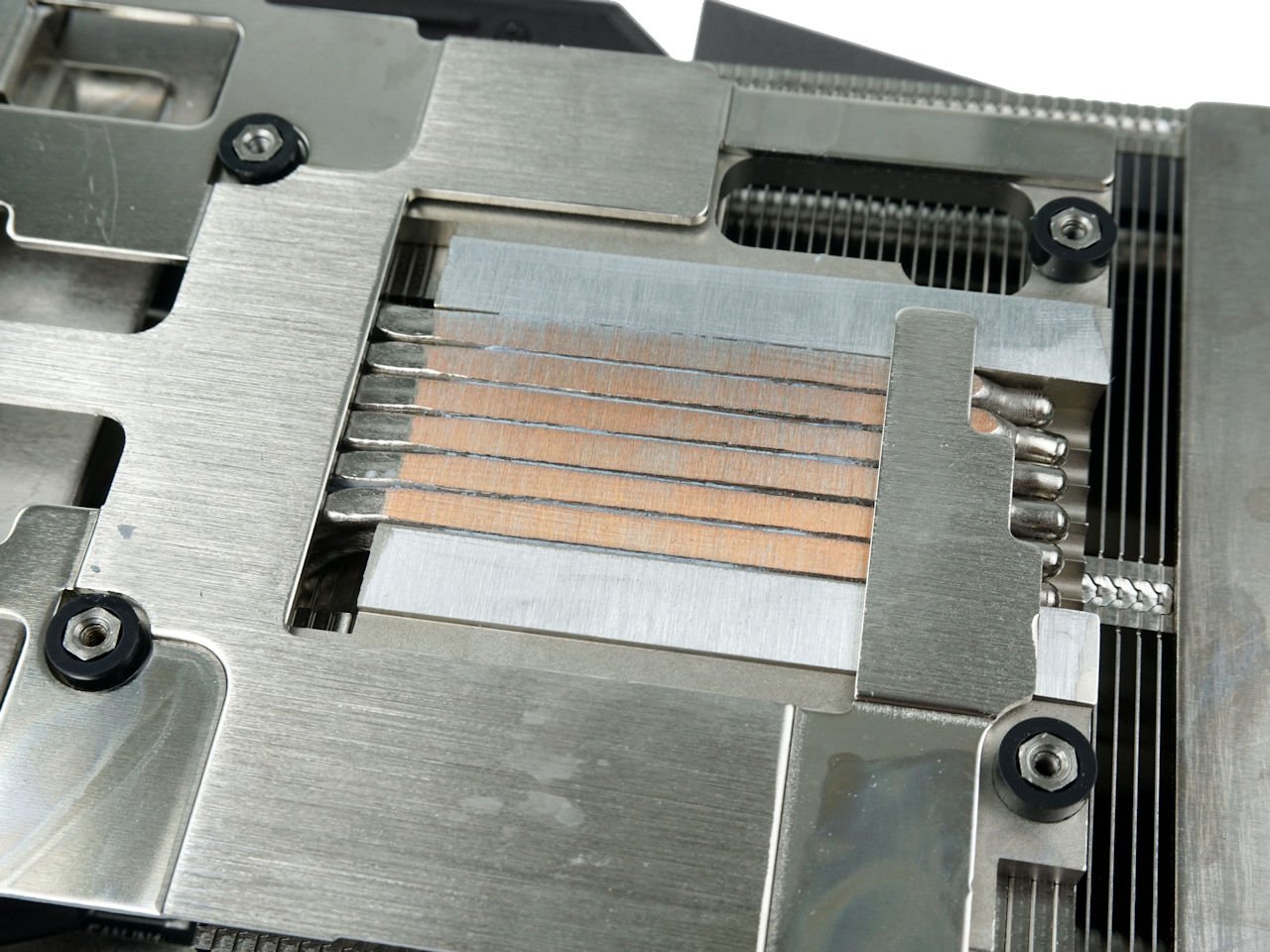

DHT 热管直触式技术
散热器铜底及底座表面经过 CNC 加工处理，採用 DHT 热管直触式技术，以平滑的接触面减少散热器与核心晶片、VRM 供电元件及记忆体颗粒等之间的空隙，能将绘图卡元件产生的废热直接传递导热管，再传递到整个散热器上，以提供全面的散热解决方案。
3 + 1 散热风扇
绘图卡採用 3 把 Scythe Blade 镰刀扇叶散热风扇，扇叶呈弧形曲面的设计，有效令吸风过程更自然地透过入风处四周进行，并经由流线导向，形成集中气流增强风压，更有效带走运算元件的废热。此外，INNO3D「GeForce RTX 3070 ICHILL X4」上方更加入 1 把 4.5cm 散热风扇，配合一条独立接触 mosfet 元件的导热管，以独立分区散热的方式，为 GPU mosfet 保持较低的温度，能降低 GPU 整体 VRM 供电模组的温度及提升超频空间。
金属背板设计
INNO3D「GeForce RTX 3070 ICHILL X4」加入了铝金属框架及金属背板设计，除了能加强 PCB 刚性避免电路板弯曲受损外，同时能辅助运算元件散热，降低运作温度并提昇产品稳定性，背板未端採用开孔设计让第三颗风扇排出的热风，能减少热力聚积在整个散热器内，进一步增强散热性能。

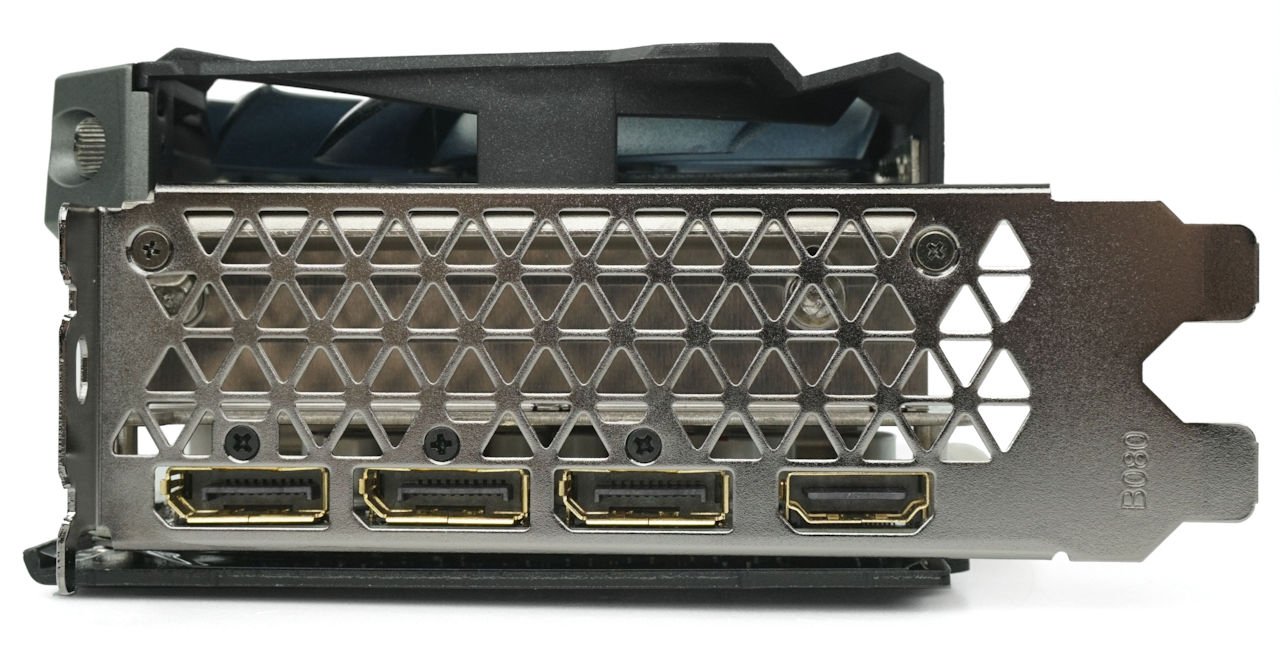

支援 DisplayPort 1.4a、HDMI 2.1
显示输出方面，INNO3D GeForce RTX 3070 ICHILL X4绘图卡提供了 3 组 Display Port 1.4a 及 1 组 Hdmi 2.1 接口，两种影像输出介面皆可提供最高 8K @ 60Hz 12bit HDR 解析度输出，支援 VEGA DSC 1.2 无损压缩显示功能、全新 AV1 解码器，并且单卡可以提供最高 2 个 8K @ 60Hz 显示输出，或是採用 2 组接口提供 1 个 8K @120Hz 输出。

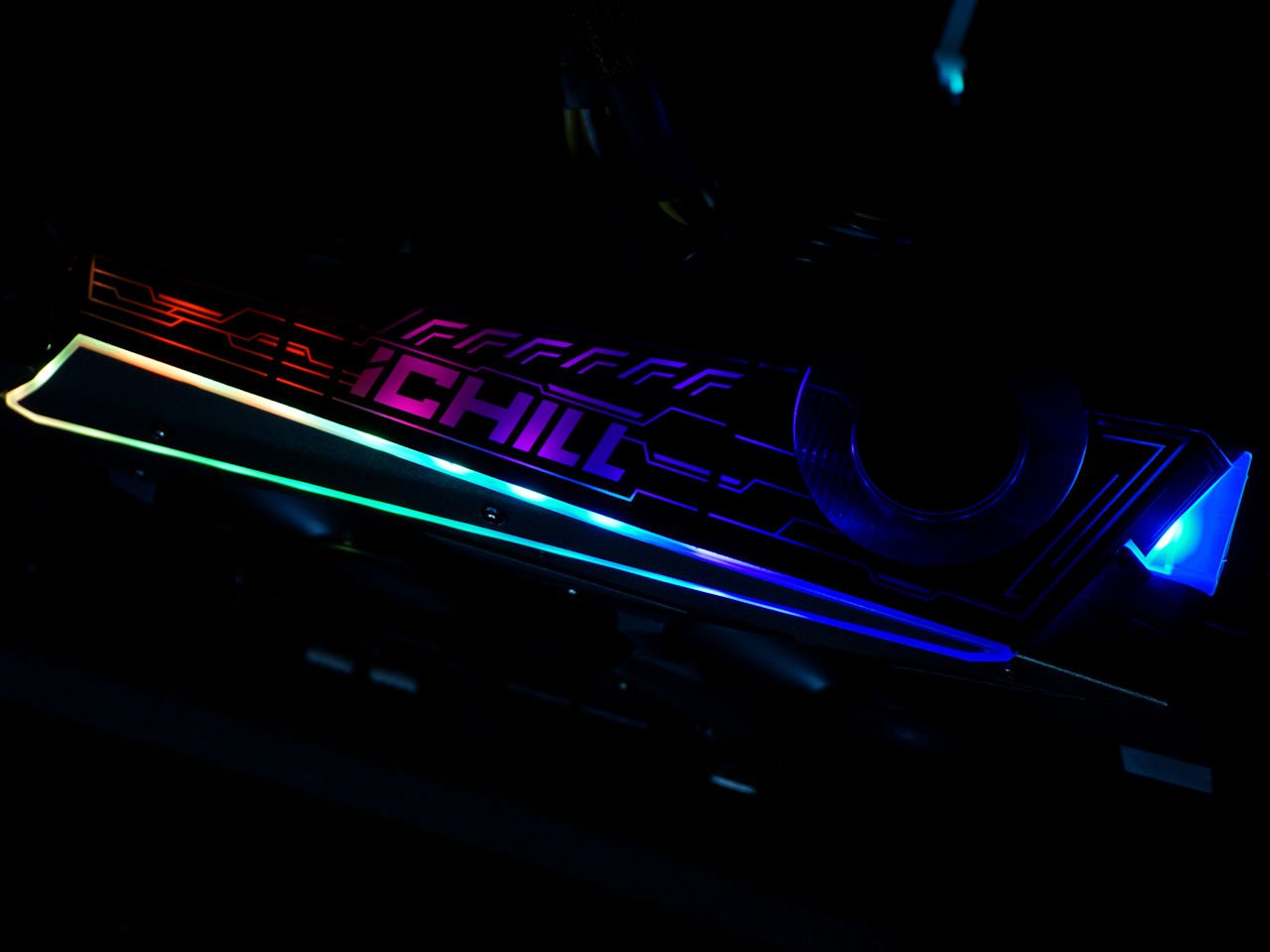

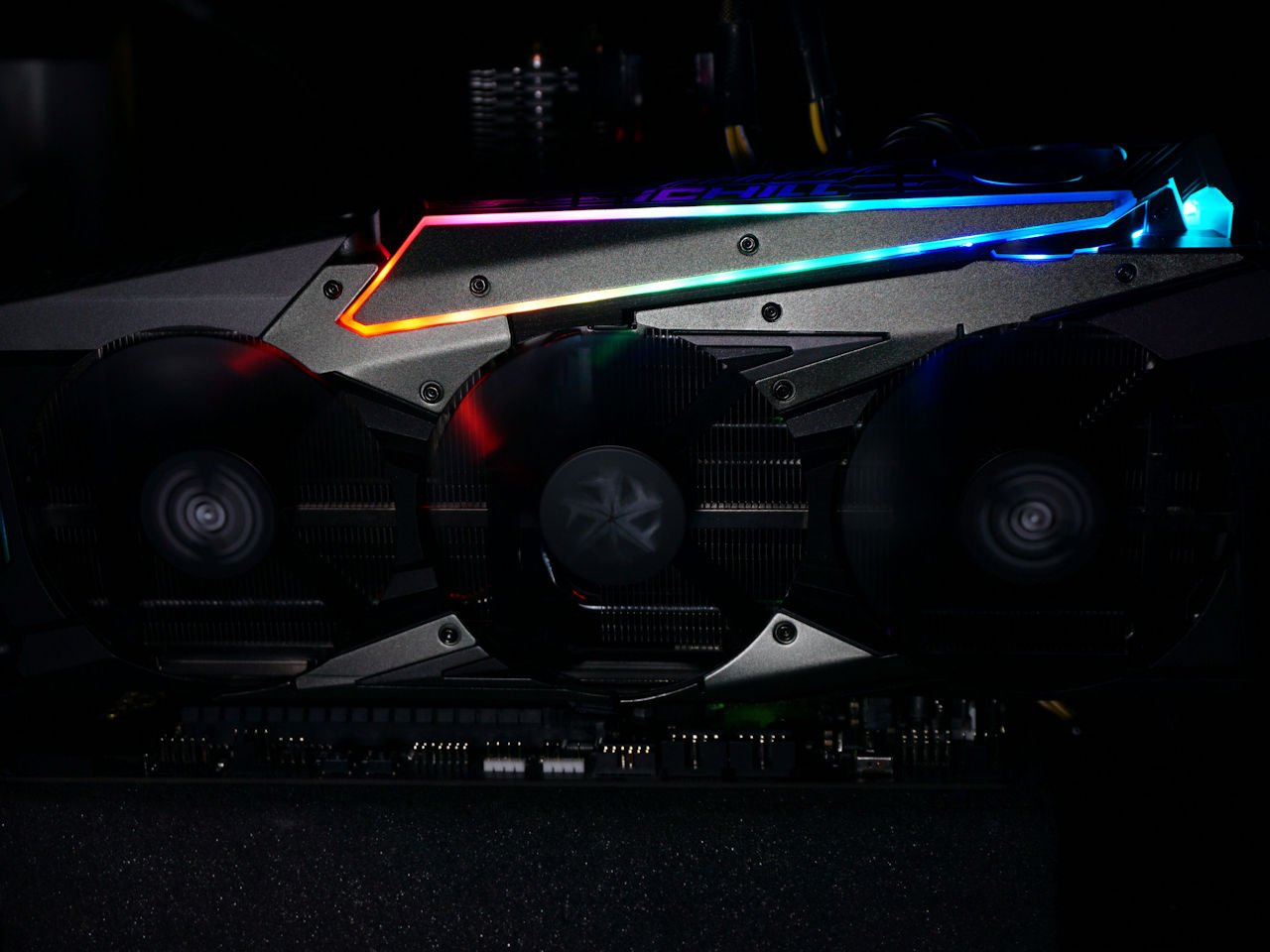

极致的 RGB 灯效
灯效方面，Inno3D「GeForce RTX 3090 ICHILL X4」绘图卡右上方部分採用特别的透光板，接上电源后散发出色彩缤纷的 RGB 灯效，为用家带来惊艳眩目的 RGB 幻彩灯效，信仰十足。

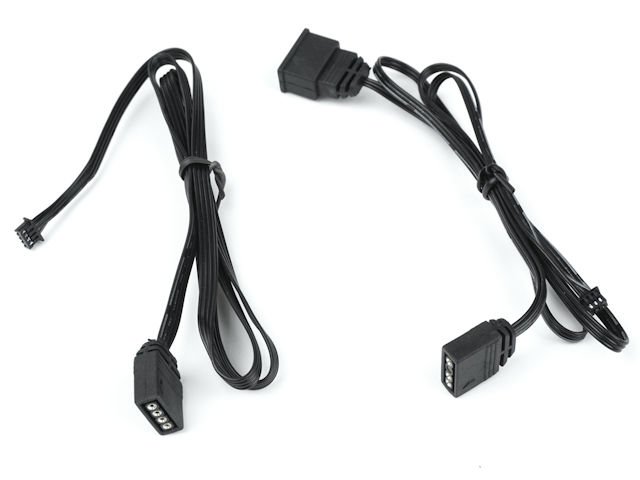

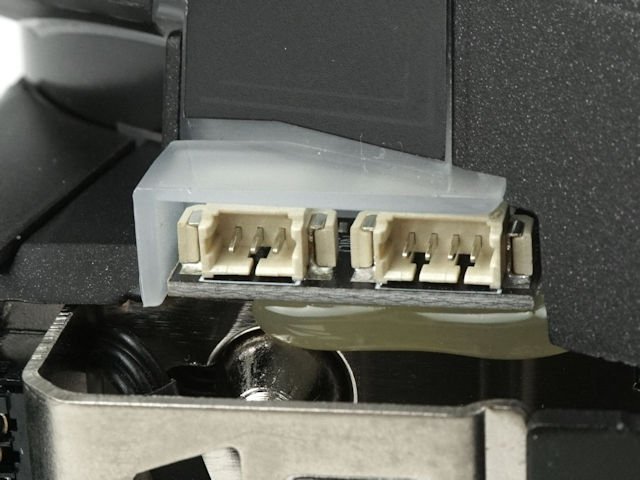

Inno3D「GeForce RTX 3090 ICHILL X4」前方设有 3pin 5V ARGB 和 4pin 12V RGB 转接插头，还附送了 2 条 RGB 转接线，可供用家改用主机板灯效同步控制。
效能测试：
测试平台：
Intel Core i9-10900K 处理器
ASUS ROG MAXIMUS XII FORMULA 主机板
DDR4-3600 CL18 32GB x 4 记忆体
INNO3D GeForce RTX 3070 ICHILL X4绘图卡
Windows 10 2004 (Build 10.0.19041) OS
NVIDIA 456.96 (Build Branch r456_87) Display Drive

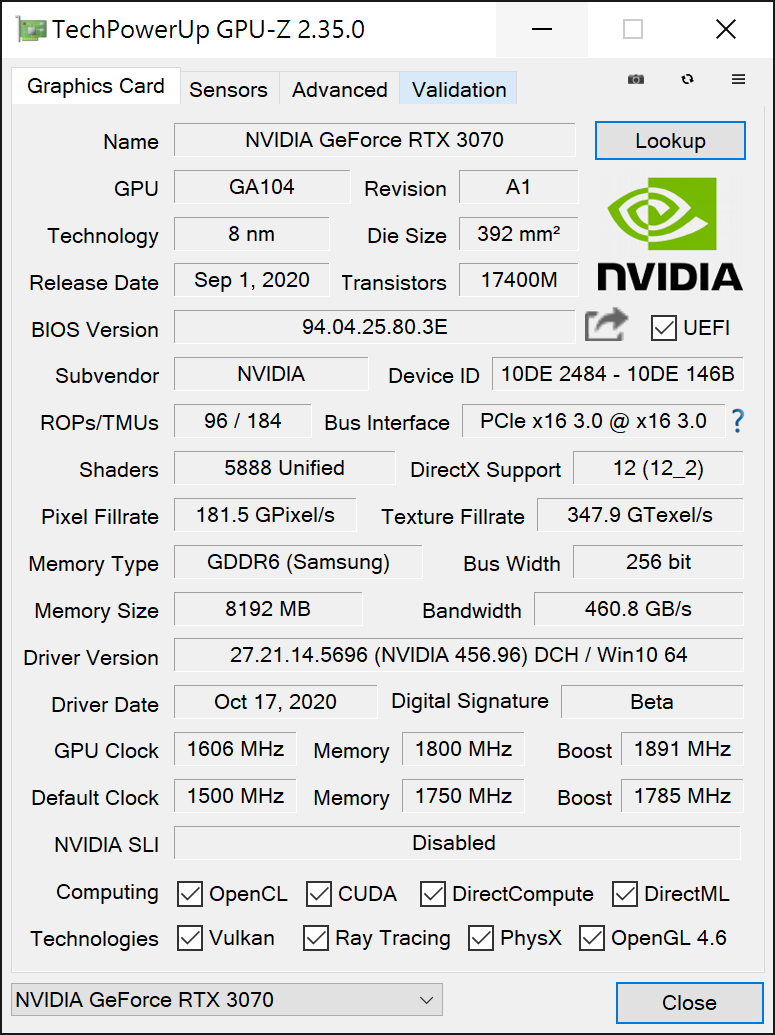

INNO3D「GeForce RTX 3070 ICHILL X4」核心时脉为 1,500MHz Base Clock、1,785MHz Boost Clock，Boost Clock 相比官方公版规格提高了 60MHz，支援全新 GPU Boost 4.0 技术可按温度及负载水平自动超频至最高 2,025MHz。
透过 INNO3D TUNEIT 超频工具的 AI Scan 自动超频功能，INNO3D GeForce RTX 3070 ICHILL X4Boost Clock 由 1785MHz 上升到 1891MH，在 GPU Boost 4.0 自动超频下，GPU Clock 最高能达到 2130MHz。
INNO3D TUNEIT 超频工具
附连全新「INNO3D TUNEIT」超频工具，用家可以自行调校绘图卡时脉、记忆体时脉及风扇转速等设置，并且支援 Profile 纪录及重新载入。软件亦支援绘图卡状态实时监察，包括核心时脉、记忆体时脉、核心温度、风扇转速及 GPU 使用率等实时资讯，实用性十足。「INNO3D TUNEIT」亦提供 AI Scan 自动超频功能，可估评绘图卡的核心时脉超频数值，以获得绘图卡效能提升。
经评估测试后，笔者成功把送测的「GeForce RTX 3070 ICHILL X4」由 Boost Clock 1785 MHz 提升到1891 MHz，核心时脉上升了 106MHz，记忆体时脉亦增加了 200MHz。

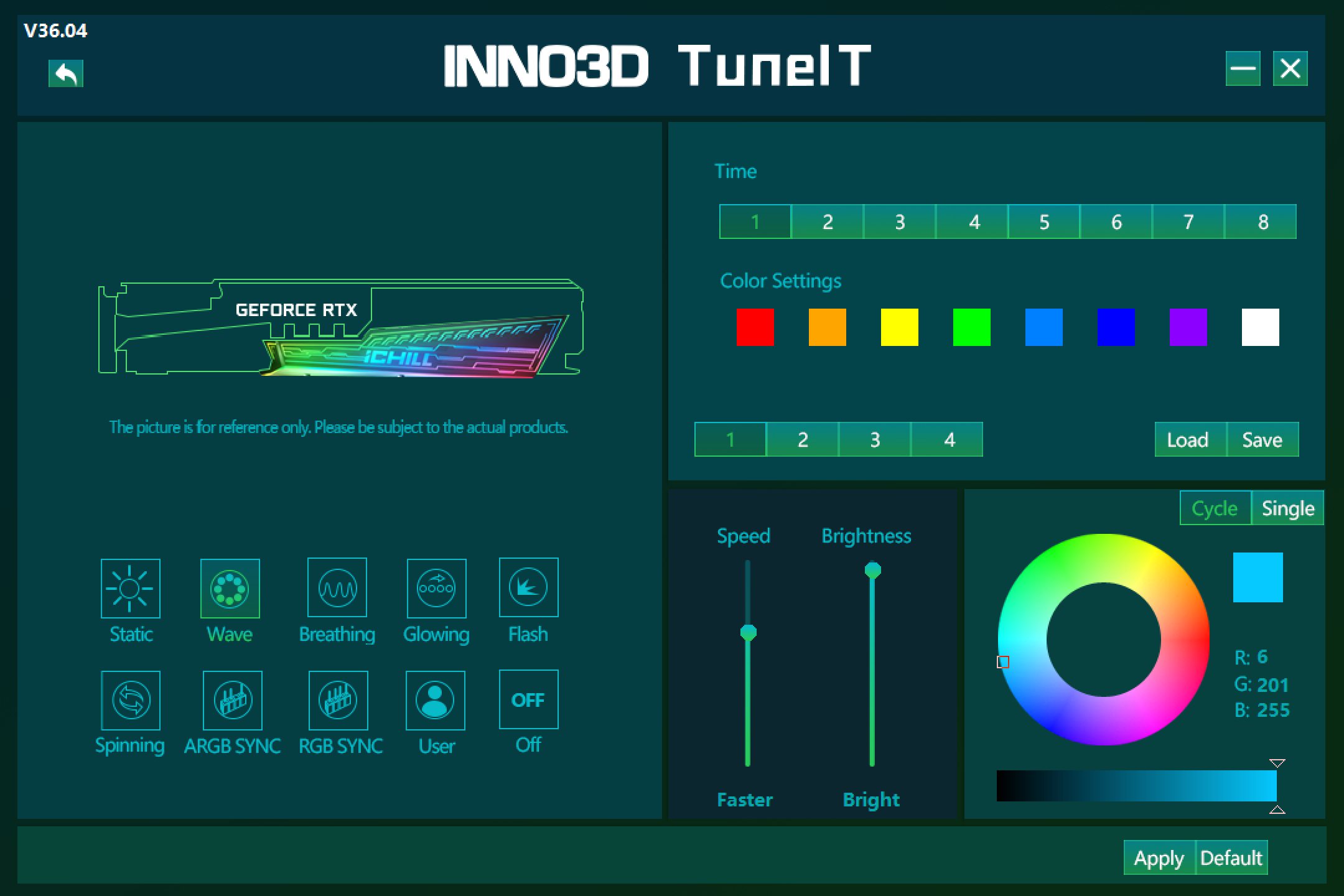

「INNO3D TUNEIT」超频工具亦设有 RGB 灯效控制的功能，具备七种灯效转换模式，提供调整灯效的颜色、速度及亮度等设定，亦设有 ARGB Sync 及 RGB Sync 模式，可让用家转用主机板自家的灯效控制软件来同步控制灯效，并支援华硕 AURA SYNC、技嘉 RGB Fusion、微星 Mystic Light Sync 及华擎 Polychrome 等多个主机板灯效软件，非常贴心的功能。

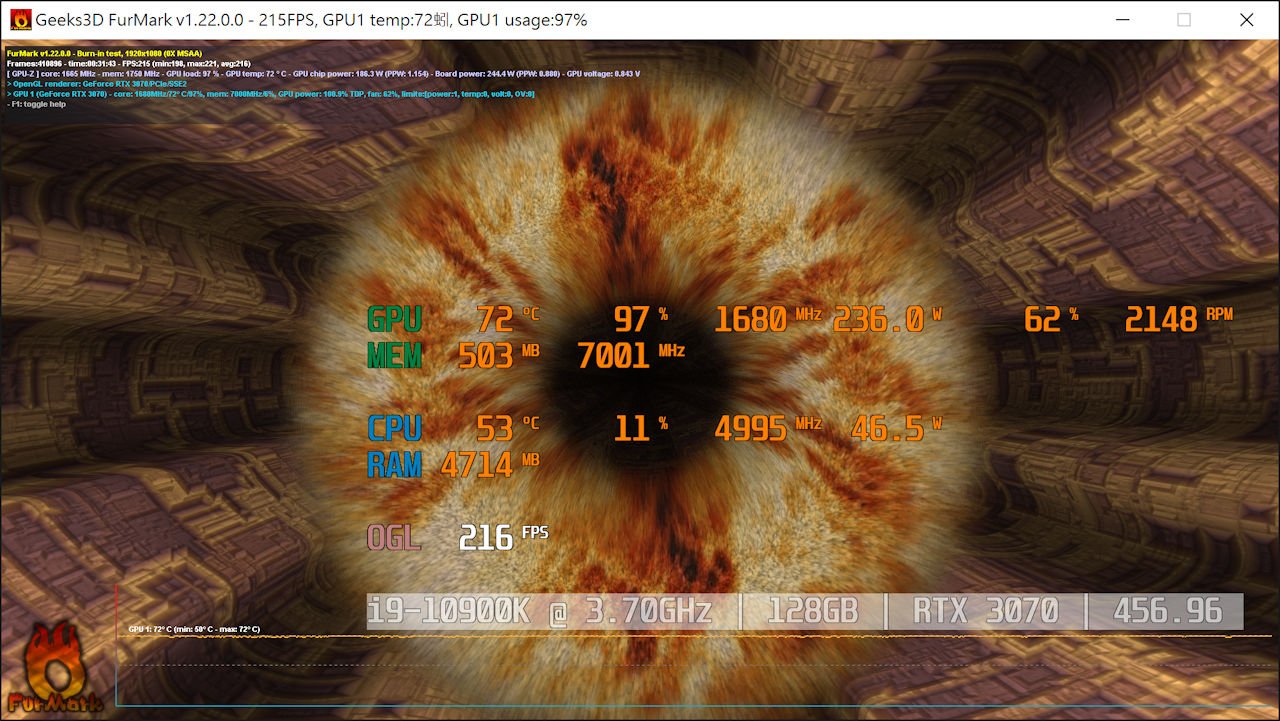

散热测试：
散热方面，测试在室温约为 25°C 下进行，绘图卡闲置 30分钟后，GPU 温度维持在 40°C，风扇维持在「Intelligent Fan Stop」模式并未转动。採用 Furmark 进行 3D运算负载测试，经过 30分钟 GPU 完全负载后风扇自动调整至 62% 转速、约 2,148 RPM，在中低声噪水平下维持最高温度不超过 72°C，且 GPU 时脉能保持在 1,680MHz 的水平，散热效能令人相当满意。

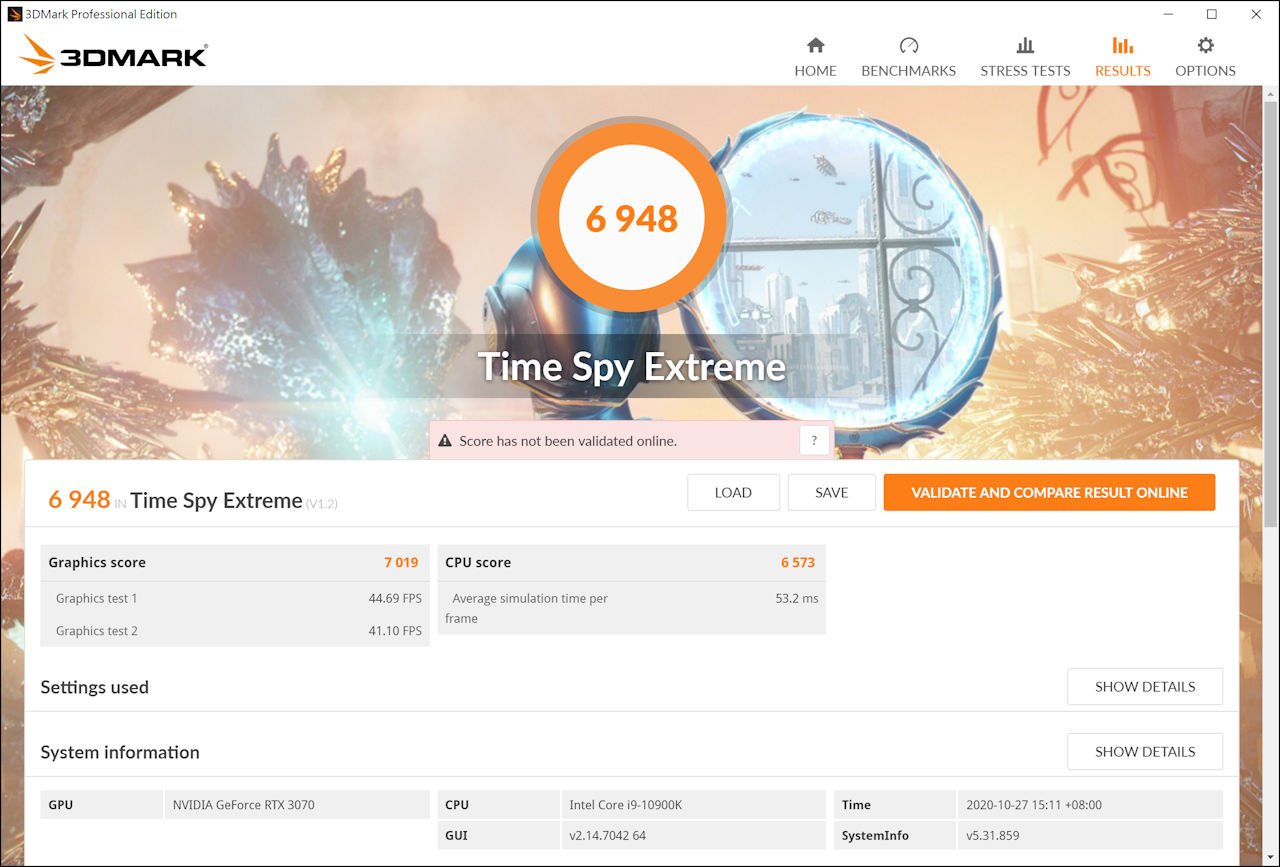

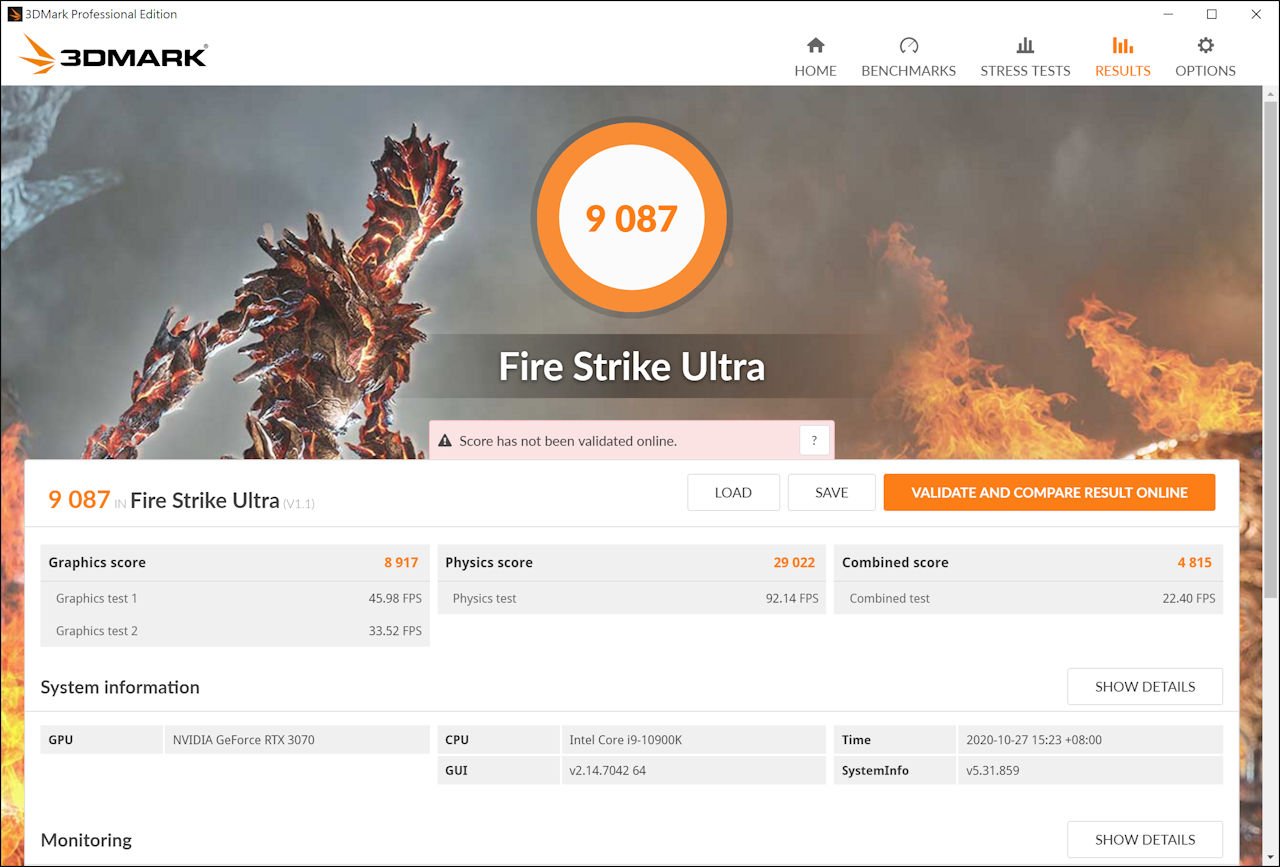

3DMark 测试：
3DMark NVIDIA DLSS feature test 测试新增了全新 DLSS 2.0 版本的选项，加入最大 8K 解析度，并新增了三个 DLSS 模式，包含 Quality, Performance and Ultra Performance 等。笔者以 4K 解析度、DLSS 2.0 及 Performance 进行跑分测试，在 DLSS Off 情况下，平均 FPS 数值只有 1.93，在 DLSS On 情况下，平均 FPS 数值提升到 51.11，非常强大的效能提升。

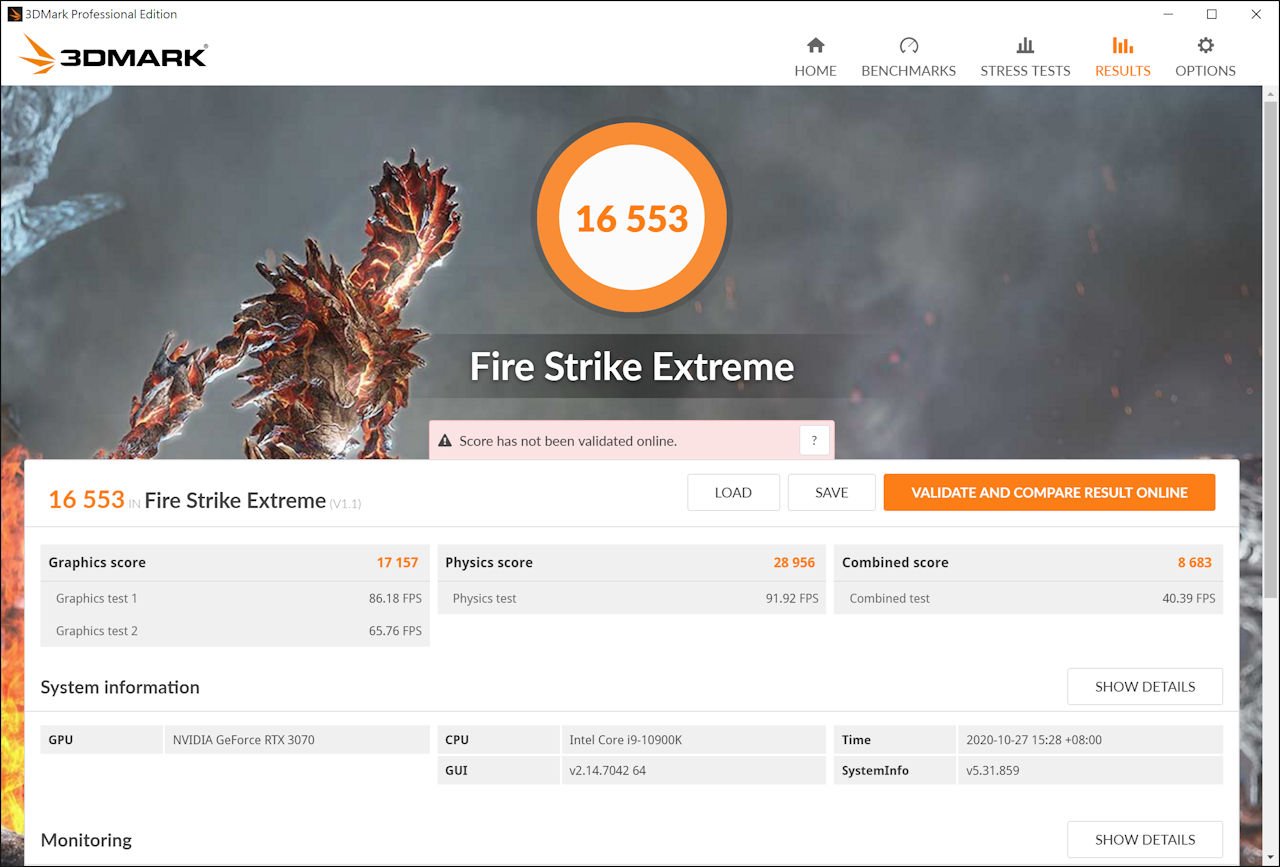

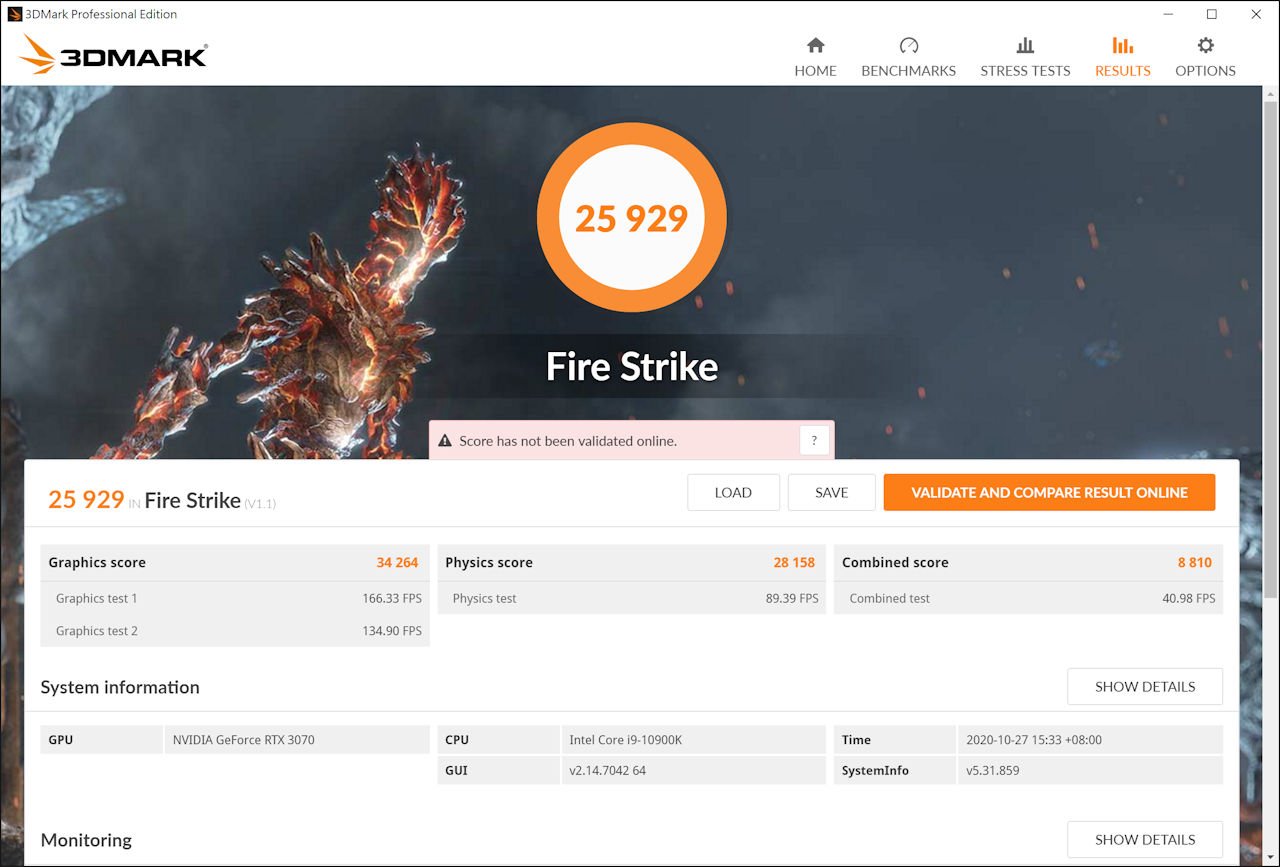

3DMark 作为最广泛的 3D 性能基準测试，性能对比结果当然不可缺少，根据测试显示新一代效能级「GeForce RTX 3070」性能小幅度超越上代旗舰「GeForce RTX 2080 Ti」，证明老黄十分诚实。

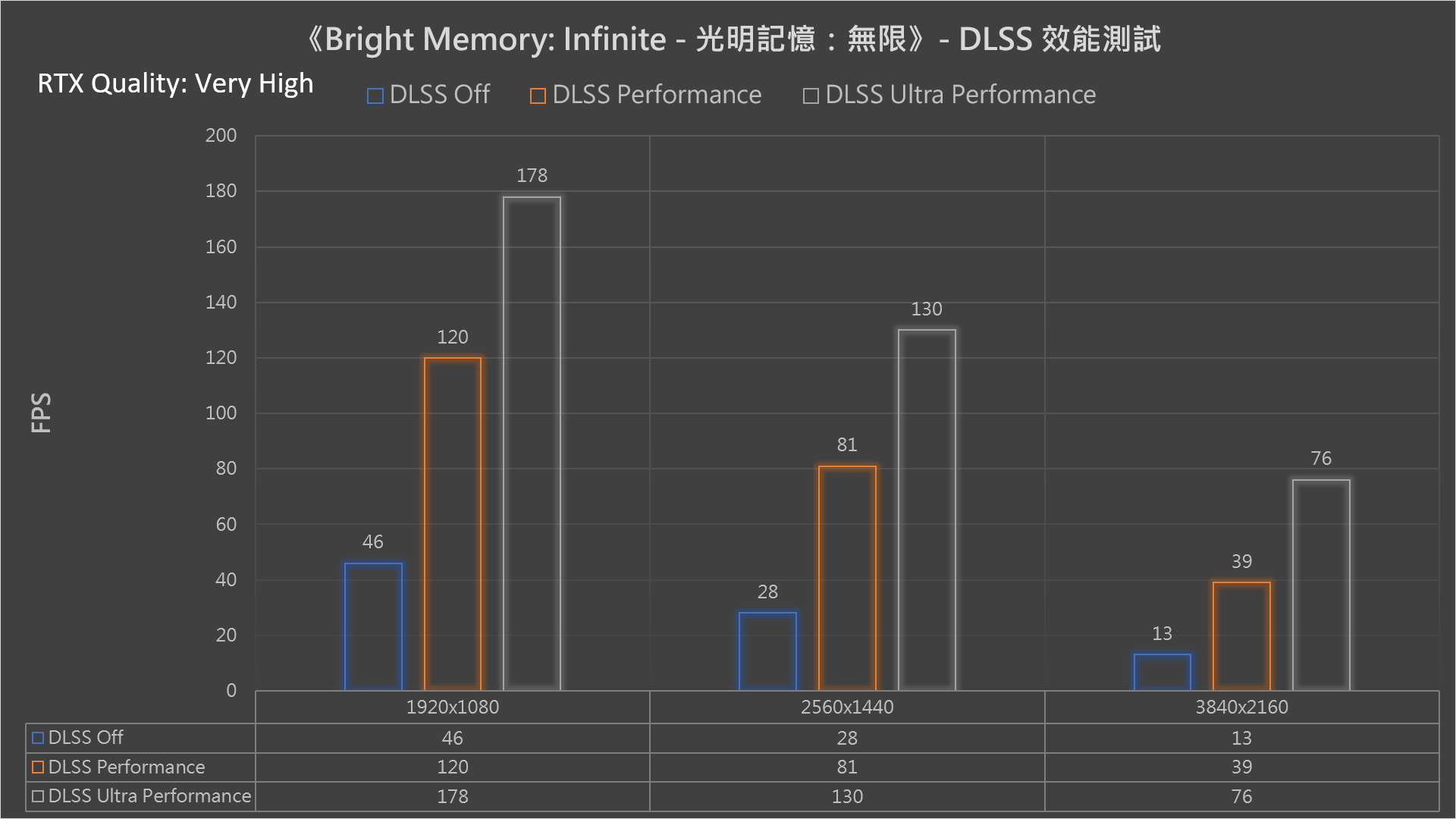

《Bright Memory: Infinite - 光明记忆：无限》- DLSS 级别对比测试：
另外採用《Bright Memory: Infinite - 光明记忆：无限》作 RTX 及 DLSS 效能测试，这款游戏应该是暂时採用最多 RTX 元素的游戏之一，不但包括全域照明、反射、阴影及环境光遮蔽，还加入了焦散效果 (caustics)，即是光线经过光滑金属或透明物体表面反射或折射后，产生汇聚和发散，形成新的光源并照亮周边的其他物体；以及加入了多层透明效果，亦是暂时对绘图卡的运算性能需求最高的游戏之一。支援全新 DLSS 等级设定，提供「Quality」、「Balanced」、「Performance」及「Ultra Performance」四个级别选择。
为了测试最新的 DLSS 2.1 技术对游戏效能的影响，笔者将 Benchmark 将 DLSS 分别设定在 Off Mode、Performance Mode (1/2 渲染解析度) 及 Ultra Performnace Mode (1/3 渲染解析度)下配合 1080p、2K 及 4K 解析度下执行。结果显示，在三个解析度设定与 DLSS Off Mode 比较下，Performance Mode 平均 FPS 提升高达 160% ~ 200%，而 Ultra Performnace Mode 平均 FPS 提升高达 286% ~ 485%，为玩家带来更为流畅的 RTX 游戏体验。

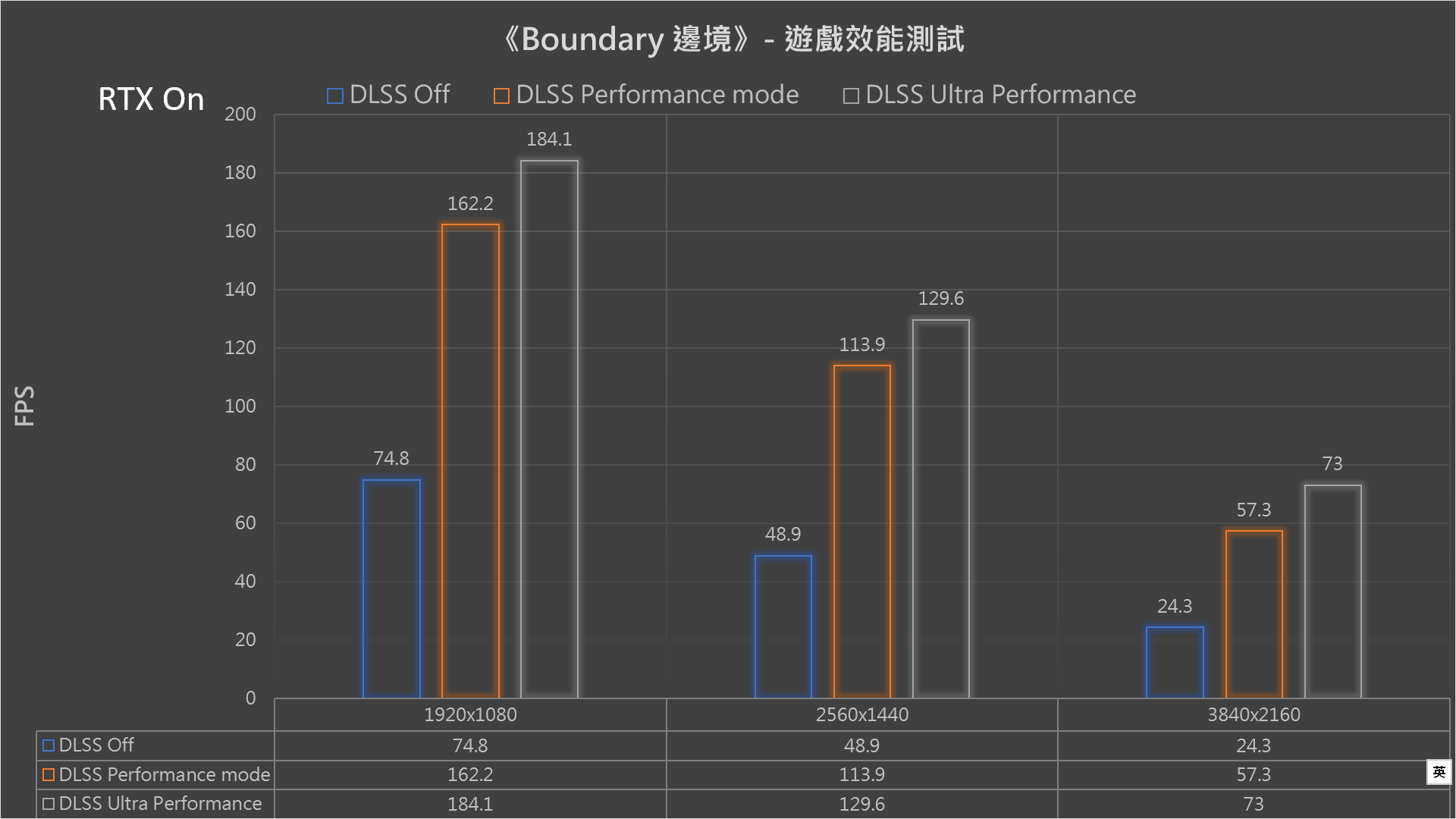

《Boundary 边境》- DLSS 级别对比测试：
採用《Boundary 边境》内置 Benchmark 跑分测试，其游戏加入了许多 RTX 光线追蹤技术元素并拥有超高解析度模型，测试以 1080P、2K、4K 三种解析度、RTX On，DLSS 以 Off Mode、Performance Mode (1/2 渲染解析度)、 Ultra Performnace Mode (1/3 渲染解析度) 为画面设定。测试结果显示，在三种解析度与 DLSS Off Mode 比较下，Performance Mode 平均 FPS 提升高达 116% ~ 136%，而 Ultra Performnace Mode 平均 FPS 提升高达 146% ~ 214%，为玩家带来更为流畅的 RTX 游戏体验。
《汤姆克兰西之虹彩六号：围攻行动》游戏测试：
採用《Tom Clancy's Rainbow Six Siege》内置 Benchmark 跑分测试、测试以 1080P、2K、4K 三种解析度、DirectX 11 API、超高为画面设定，在三种不同高低的解析度下，测试结果平均 FPS 为 426、356 及 210，RTX 3070 绘图卡在一般主流级的 FPS 游戏能发挥出不俗的流畅表现，更在 1080P 解析度中，平均 FPS 更获得到 400 以上；在 2K 及 4K 解析度中，能明显看出「RTX 3070」与「RTX 3080」/「 RTX 3090」 拥有明显的差距，但对于追求高 FPS 的玩家仍然是不错的选择。
INNO3D GeForce RTX 3070 ICHILL X4 绘图卡
平平评语：
全新「RTX 3070」绘图卡正式登场，INNO3D 全新推出「GeForce RTX 3070 ICHILL X4」绘图卡，採用全新 7 支导热管 3.0 Slot 巨型散热器设计、3 + 1 散热风扇设计，带来性能与散热并重的绘图卡产品，在高效能输出下，仍能保持宁静的散热表现，并与上代「RTX 2080 Ti」的显示效能相当，甚至稍微超越。受惠于全新 Ampere 架构，「RTX 3070」在 RTX 光线追蹤及 DLSS 技术下，游戏效现表面更有爆发性的提升，而售价只需要「2080 Ti」的一半价钱，作为升级用途，绝对买得过。
