微星MEG Z490 Ace主板评测

MEG Z490 Ace是第10代Intel的外观精美的高级板，具有更高的功能集和明智的PCB布置，但是固件问题提示需要等待修复，尤其是价格。

优点

完善的功能集

PCB布局使建筑系统相当容易

背面I / O面板设计精巧

用于前面板音频的独立SoC

缺点

早期的Buggy BIOS

无法在定义的时钟速度下运行

如果您将主板制造商的Godlike模型置于外壳的上层，则MEG Ace级主板通常是MSI的“中上阶层”主板。紧随其后的是，MEG Z490埃斯是该公司顶级的Z490主板之一，但它并没有因似神系列产品，板载OLED面板，大量捆绑的卡和适配器的多余而引人注目。它的价格也便宜得多，价格仅Z490 Godlike的一半，但它具有智能板设计和丰富的I / O功能。就是说与BIOS的早期摸索显示，大多数MSI忠实的购物者将要等待一个两个补丁。

电路板设计

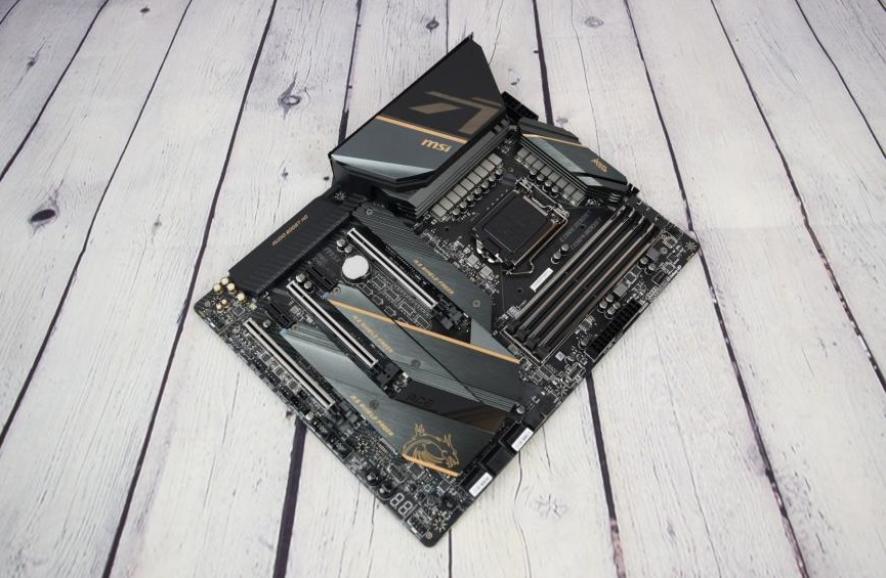

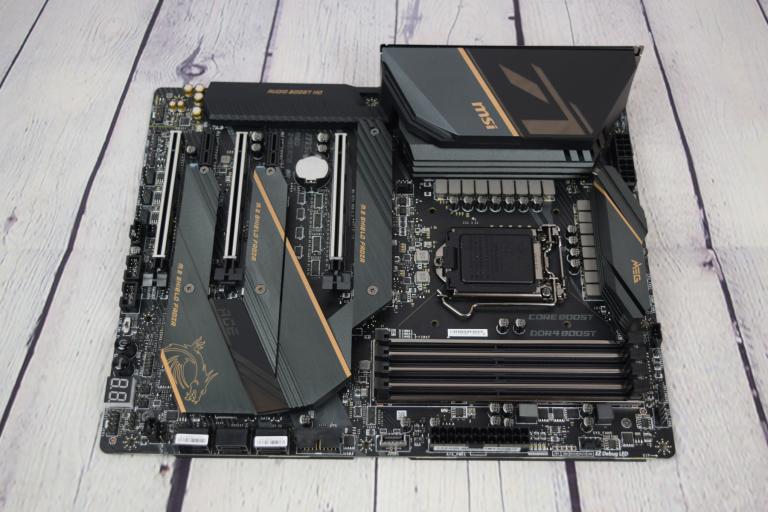

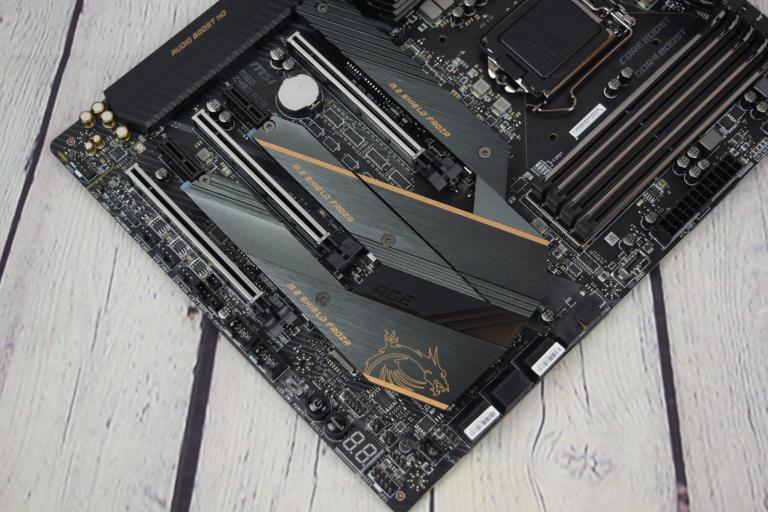

MEG Z490 Ace涂成黑色和橙色，金属散热片和导流罩表面带有灰色条纹。这种配色方案使步调愉快。许多高端主板都采用黑色和红色，其效果可能显得过高。橙色不仅有助于区分MEG Z490 Ace，而且在我眼中看起来也舒缓而凉爽。

微星为该板配备了16 + 1个90安培电源相，并通过热管和两个厚散热片进行冷却。后I / O护罩下方的一个小型风扇从机箱后部吸入空气，帮助冷却电源调节组件，这有助于提高整体性能并带来更好的超频效果。

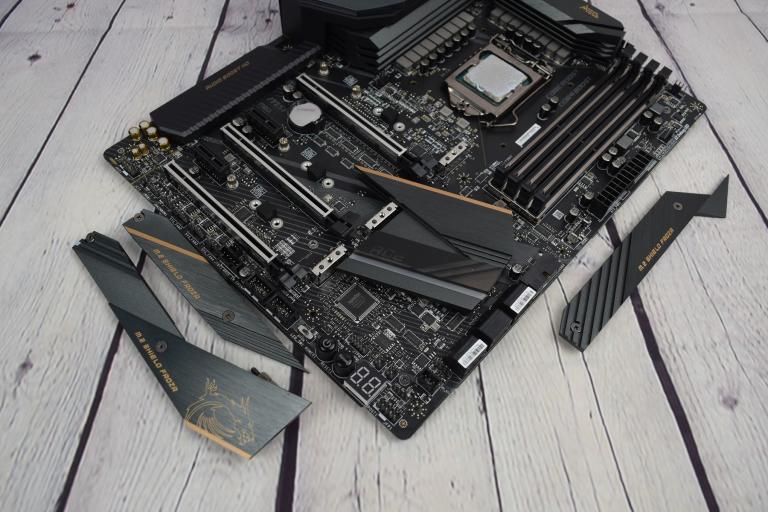

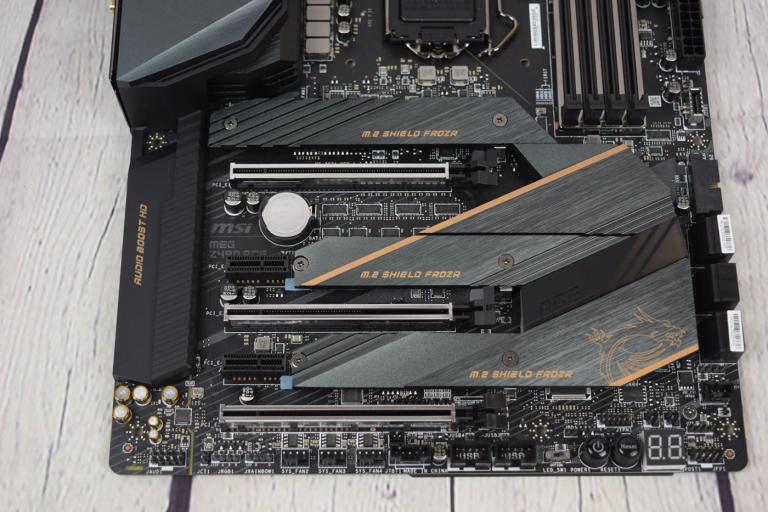

该板上的芯片组散热器很小，但它与其他三个伸出M.2插槽的散热器直接接触。这种设计允许散热器将热量从一个传递到另一个，实际上使它们成为一个大型散热器的一部分。这些散热器都可以单独卸下，这很有用，可以轻松添加或卸下M.2 SSD。

芯片组散热器也嵌入了RGB LED，后I / O护罩也是如此。这些灯有助于增加电路板的整体外观。可以通过主板的BIOS或MSI的Windows内置Dragon Center软件来控制灯光。

微星MEG Z490 Ace具有接近旗舰级主板的某种步行网络功能。它具有一个快速内置的Intel AX201 802.11ax Wi-Fi芯片，该芯片与几乎所有集成了Wi-Fi的Z490主板所使用的芯片相同。这里没有问题或惊喜。不过，该板子的以太网控制器并不完全符合我对板子的期望。您可以在Ace上获得两个有线NIC，其中最好的是Realtek 8125B芯片，并支持高达2.5Gbps的带宽。辅助NIC是现成的Intel i219V 1Gbps控制器。

请注意，此解决方案对大多数人都很好，尤其是当我们大多数人无法以1Gbps或更高的速度访问互联网时。鉴于一些价格相同的竞争主板都配备了10Gbps以太网控制器，因此这并不是Ace的关键卖点。但是同样，如果您不能利用这种速度，那就没有损失。

主要音频芯片组的价格类似：稳定，但并不令人惊讶。就像今天几乎每一个像样的主板一样，MEG Z490 Ace依靠Realtek的ALC1220编解码器。该芯片的性能相当好，SNR为120dB，但仅在此处用于主板上的后部音频插孔。前面板音频插孔将通过单独的ESS Saber 9018Q2C芯片运行，这更加有趣。ESS将Sabre 9018Q2C设计为带有集成DSP的完整SoC，该芯片支持两个32位384kHz音频通道。如果您正在听音乐或使用高品质的耳机来掌握内容，这可能会使您精神振奋。

端口设计

MSI通过在Ace上填充尽可能多的端口和通风孔来充分利用后I / O面板。这里没有浪费的空间，并且I / O防护板内置在板上，没有作为单独的手指凿块提供。

您将在此处发现总共八个USB端口，其中一个是USB Type-C端口，支持20Gbps的理论带宽。还提供：两个用于有线互联网的RJ-45插孔，两个天线连接器，一个S / PDIF端口和几个镀金3.5mm音频插孔。如果您想使用较旧的键盘或鼠标，则这里也有一个旧式PS / 2端口。我希望另外一个或两个USB代替它，但是如果您愿意的话，可以在那儿。

I / O面板的顶部是两个按钮，用于控制主板的BIOS。只需清除CMOS即可;另一个将BIOS刷新到新版本。需要谨慎使用这些按钮，因为它们不是凹进的，而是与I/O板齐平，这意味着从理论上讲，您可能会误按它们。

插入后I / O面板的大量小孔不是缺陷，而是设计为让更多的空气流入系统。位于面板后面的一个小风扇可以帮助这种流动。这将有助于防止至关重要的电源调节电路过热。

搭建设计

在搭建主板时，关键因素通常是端口的放置位置以及端口彼此之间以及与散热器之间的距离。在这方面，有些板的设计不当，有时我会不小心试图将电缆插入太靠近散热器的端口。但是，没有来自Ace的攻击。

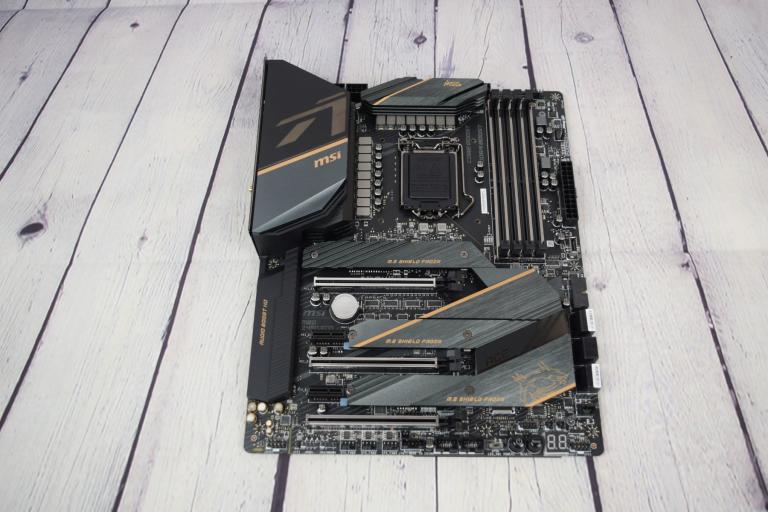

总体而言，MSI以最易于访问的方式将端口布置在Ace的PCB上。电路板左上角的CPU电源连接器非常靠近散热器，但是散热器很短，不会妨碍电缆的插入。评估板的USB 3.0接头连接器和SATA 3.0连接器均以正确的角度放置在评估板的右边缘，因此，即使系统中安装了非常长的视频卡，您也可以访问这些端口。

CPU风扇接头连接器已放置在最顶部的VRM散热器和板的顶部边缘之间。如果您使用的是安装在机箱顶部的液体冷却器，则根据机箱的设计和间隙，可能很难接近这些集管。

简要介绍BIOS

在我的样本中，与Core i9-10900K CPU一起使用的MEG Z490 Ace表现出的BIOS煮得不够好，有时几乎无法正常工作。最初，我在使板子完全无法工作时遇到了问题，但是最终我能够将最新的Beta BIOS刷新到板子并启动并运行。在深入探讨这一点之前，让我们看一下BIOS的布局和功能。

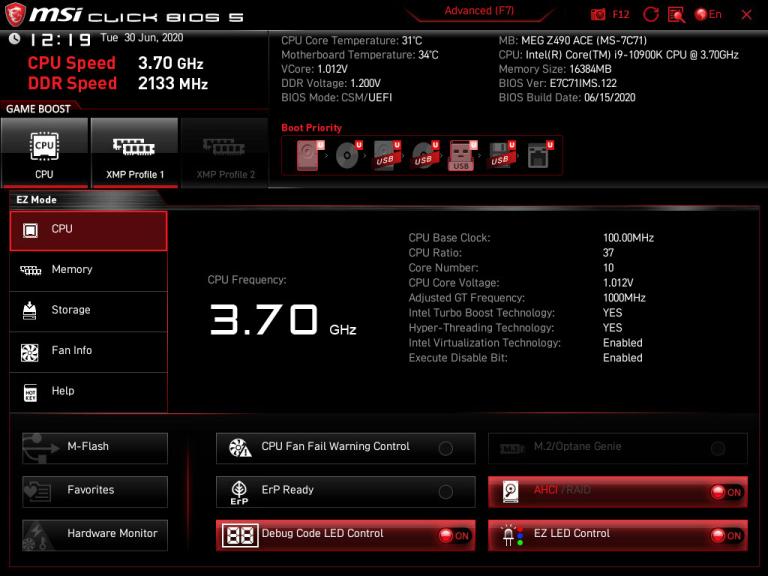

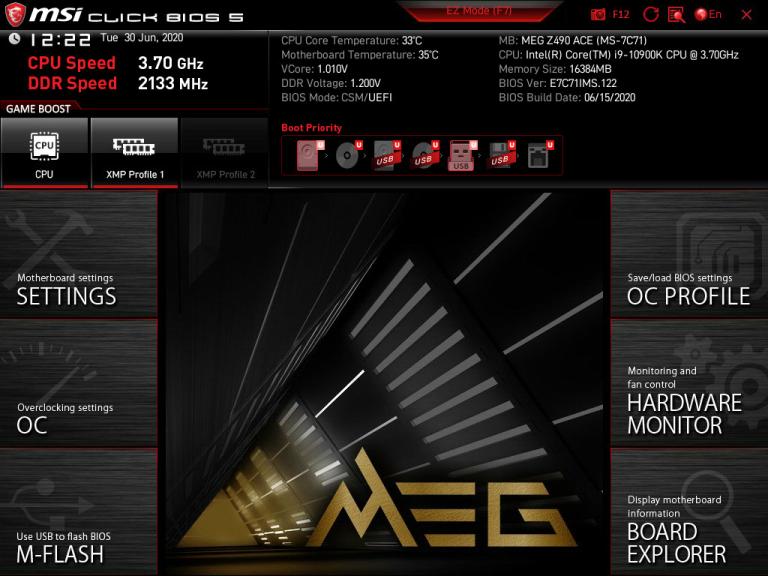

像大多数MSI的现代主板一样，MEG Z490 Ace也使用MSI的Click BIOS 5 UEFI接口。我不是MSI的Click BIOS系统的粉丝，然后，BIOS的口味有所不同，但是它可以完成工作。首次进入BIOS时，您将以“简单模式”界面启动，这是Click BIOS 5擅长的领域。

简易模式菜单布局整洁，易于使用。基本系统信息显示在屏幕顶部和中间。从这里，您可以刷新BIOS，在内存配置文件之间切换以及调整其他一些设置。您在这里还有一个按钮可以激活或禁用Game Boost，这是MSI的板载自我超频工具。

不过，简易模式菜单并不完美。我最大的问题是Game Boost和内存配置按钮。如果您单击这些按钮，它们将在白色和红色之间闪烁，但是不会指示哪种颜色表示“打开”，哪种颜色表示“关闭”。这是缺乏经验的用户设置系统可能需要知道的事情。

我只能通过深入研究高级菜单设置来弄清楚红色表示“开”，但是考虑到我对其进行了检查，我是主板BIOS的耐心学生。那些不习惯在BIOS中工作的人不必这样做，只是为了弄清楚某些东西是否处于活动状态。简易模式菜单还缺少启动替代选项，我通常会在此处看到该选项，因为它在设置操作系统时非常有用。

Game Boost也让我感到有些前卫。启用Game Boost后，该板将在处理器上设置固定的1.375V。这不仅会给处理器带来过多的功耗，还会禁用省电功能。CPU的确以更高的速度运行，并且已安装的Intel Core i9-10900K现在显示的最高速度为5.5GHz，但这是主板开始表现出一些奇怪行为的地方。

我启动了启用Game Boost的Windows，并开始运行一些基准测试。使用Cinebench测试单个内核，并在任务管理器中观察CPU的时钟速度，我从未见过处理器达到5.5GHz。我使用OpenHardwareMonitor进行了重新测试，可以跟踪CPU的时钟速度，但是再也没有看到CPU的时钟速度达到BIOS中指定的最大值。它最高达到了5.1GHz。在测试过程中，CPU并没有节流。它从来没有达到60摄氏度。

重新启动系统并重新启动到BIOS，我停用了Game Boost，并手动对CPU超频，查看可以实现什么样的结果。英特尔酷睿i9-10900K的最大时钟速度为5.3GHz，但在任何给定时间，只有一个内核可以达到该速度。在所有内核都处于活动状态的情况下，CPU最高应可运行4.9GHz，但是MSI似乎将BIOS设置为即使关闭Game Boost也会自动使CPU超频。MEG Z490 Ace取代了默认的时钟设置，推动Core i9-10900K在5.3GHz上运行两个CPU内核，并在5.1GHz上运行所有10个内核。

MEG Z490 Ace作为Core i9-10900K的默认时钟设置显示的设置正是我自己对CPU超频时打算达到的目标。除了关闭Game Boost之外，我跳过了所有设置，而是重新启动回Windows来测试系统。再次观察到CPU以低于指定最大值的时钟速度运行。这次，在Cinebench运行的情况下，我观​​察到的最高时钟速度为4.9GHz。

由于BIOS状态与Windows中的监视状态之间的这种BIOS断开连接，我不知道如何自行对系统进行超频。最后，我决定让开发板保持原状，并继续进行其余的测试。

在进行软件方面的介绍之前，我要注意的最后一件事是该板与CPU相关的风扇的行为。为了使处理器在超频时保持凉爽，我正在使用Corsair的高端240mm水冷却器进行测试。在测试过程中，从未发现热量是问题，温度在负载下从未超过60摄氏度。闲置时，温度保持在30年代。即使这些温度相当低，但是，主板仍经常推动AIO散热器的风扇充分运转。在启用和不启用Game Boost的所有阶段，都会发生这种情况。风扇偶尔会变慢，但这只是片刻，很快就会再次加速。

驱动程序和软件

首次启动后，无需首先连接到互联网或下载Windows更新，便能够安装该板的大多数系统驱动程序。我唯一无法立即安装的驱动程序是Intel千兆网卡的驱动程序。这不是一个严重的问题，因为2.5Gbps NIC和Wi-Fi芯片组的驱动程序安装良好，并且让Windows更新了一会儿之后，我以后就可以毫无问题地拉下最后一个驱动程序了。

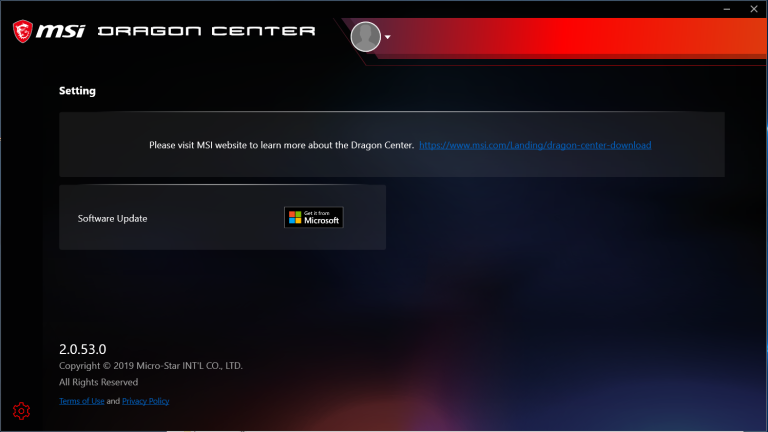

MSI并没有在软件实用程序方面大量采用Z490 Ace。该公司依靠其Dragon Center软件成为用于超频，驱动程序更新，网络管理和RGB LED灯光控制的多合一应用程序。在许多方面，我都喜欢这种方法，因为我宁愿有一个通用的程序来处理所有这些任务，而不是分散其他应用程序，而这是其他一些OEM板所提供的。但是我也发现MSI提供此软件的方法非常讨厌。

下载，安装并启动Dragon Center之后，程序要求您做的第一件事就是下载SDK。我真的不明白，为什么MSI不仅要您下载完整的程序，而且还必须下载另一个软件包，所以比较麻烦。该程序为您提供了跳过此下载的选项，但不要单击此选项!因为如果这样做，该程序将完全不执行任何操作，并且您将被卡住。如果单击“跳过”，则需要卸载软件，然后重新安装该软件以进入对话框，再次要求您下载SDK。只有这样做之后，您才能使用该程序。

毕竟，该软件似乎确实有用，但是我不由MSI困扰，没有从一开始就为您提供完整的程序。

微星还为该板提供了Nahimic 3音频软件，该软件可以将某些特殊效果(如模拟3D音频)应用到您的声音中。但是，为了获得此软件，您将需要从Windows 10中的Microsoft商店下载该软件。它不是Dragon Center软件包的一部分。

需要更多功能的BIOS

回顾MEG Z490 Ace比普通主板更具挑战性。围绕主板固件的有趣事情肯定是令人担忧的，但是这些问题通常会在将来的BIOS更新中及时得到解决。但是，该委员会已经缺席了一个多月，并且仍然保持这种状态，这引起了我的一些担忧。

跳过软件问题，电路板的布局易于使用，后I / O面板或多或少正是我想要的每个后I / O面板。我的一部分人希望对董事会的满意程度超过其当前状态。但是，在撰写本文时，BIOS使其成为推荐的艰难选择。我的建议：密切关注MSI网站上的BIOS更新修订历史，并监视论坛和Reddit，以了解该主板的BIOS故事如何演变。如果这样做，请确保您从具有宽松退货政策的来源购买。
