前些阵子 Intel 方才解禁 Z490 主机板，当然 Z490 由于是这一代最高规的晶片组，所搭配的主机板自然而大多都有着一定的规格用料，价格方面自然也就相对较高，为此针对不超频但也想要有着一定规格的用户来说，Intel 同样也搬出了 H 系列的 H470 晶片组供玩家选购。
华擎在 H470 晶片组的主机板上也推出了钢铁传奇 (Steel Legend) 版本的主机板 : H470 Steel Legend，同样兼具下一代 Rocket Lake 处理器的完善支援，包含 PCI-E 4.0 Ready、VCCIO_2 等等的配置，并且也搭载 USB 3.2 Gen2 的介面，整体可以说是一样毫无死角，无懈可击，相当适合不打算超频的玩家进行选购。
产品规格一览 :
尺寸：ATX (30.5 公分 x 24.4 公分)
支援处理器类型：Intel Comet Lake
处理器脚位：LGA 1200
晶片组：Intel H470
记忆体：4 x DIMM, MAX 128GB
扩充插槽：2 x PCIe 3.0 x16 (x16 + x4)、2 x PCIe 3.0 x1
储存埠：6 x SATA 6Gb/s、2 x M.2 Max Type 2280 + 22100 (PCIe 3.0 x4 & SATA)、1 x Hyper M.2 2280
(PCIe 4.0 Only for next gen CPU)
有线网路：Realtek Dragon RTL8125BG
音讯：Realtek ALC 1200 Audio Codec
USB 埠：2 x USB 3.2 Gen 1 (Type-A)、1 x USB 3.2 Gen 2 (Type-A)、1 x USB 3.2 Gen 2 (Type-C)、2 x USB 2.0、1 x USB 3.2 Gen 1 Type-C 前置插座、2 x USB 3.2 Gen 1 19 Pin 前置插座、2 x USB 2.0 9 Pin 前置插座
ASRock H470 Steel Legend 主机板开箱 : 钢铁配色、银白风格
毕竟是身为钢铁传奇 (Steel Legend) 的一员，外包装方面自然也是採用同属钢铁配色与银白风格的设计。并且在整体的规格方面其实与自家的 Z490 Steel Legend 相差无几，同样配置的后方 I/O 与主机板各个元件的设计，使得两着主要的功能差异上基本仅差在可否进行超倍频的动作。
此外，这代华擎所主打的 BFB 功能一样也不会或缺，或许会有玩家们对此提出疑问，非 Z 系列的晶片组不是无法针对 CPU 进行超倍频? 不过其实 BFB 这项技术本身并非打破此项规则来获得效能上的提升，而是透过设定较高的 PL (Power Limit) 数值来获得更强劲的效能，这项技术自然在华擎的 H470 与 B460 晶片组主机板上也能享受。
↑ 外包装一览，在配色上当然就是採用银、白、灰色的元素，左下角与背面也各写有该主机板支援的功能、用料与特色。
ASRock H470 Steel Legend 主机板外观一览，拥有总共三根 M.2 插槽，其中一根 Hyper M.2 必须等到日后装上 Rocket Lake CPU 方能使用、一个专用于 CNVio CRF 模组的 M.2 E-Key 插槽，以及 6 个 SATA 插槽，最上方的 PCI-E x16 採用具备金属防护装甲插槽设计，确保插槽受到最完整的保护，另外三个 PCI-E x1 的插槽在尾端採用不封口设计，如果手上有超出 x1 长度的介面卡同样也可以直接插上去使用。
此外在边角的部分也有特别作出削角、内凹的设计，除了增添整体的视觉效果以外，像是在 SATA 的部分进行内凹处理也能够增添在组装与走线的容易度。

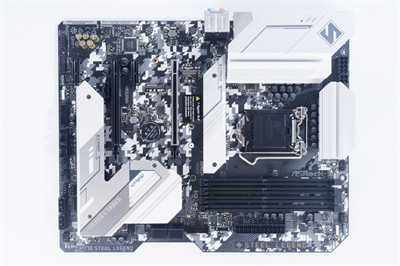

↑ 主机板外观正面。

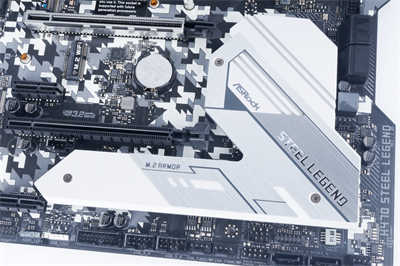

散热片特写，主要 VRM 採用两块分离式的设计，并且完整覆盖 VCore、VCCGT、VCCSA、VCCIO 的部分，M.2 则是上方和下方各有搭载，下方的部分与 PCH 一体。

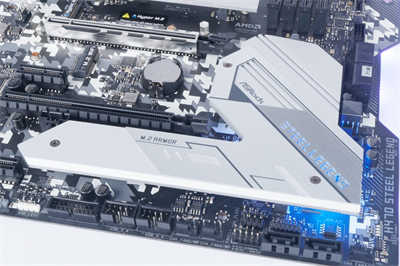

↑ 散热片特写。
↑ PCH 散热片特写，PCH 的部分实际採用两层式设计，如果玩家仅需拆除 M.2 部分的散热片，底部主要接触 PCH 的部分还有另一层能够对 PCH 进行基本的散热。

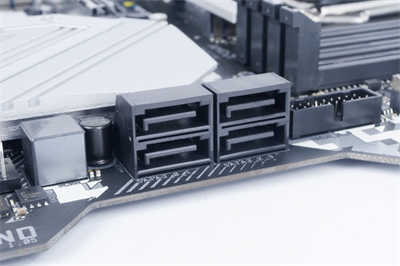

↑ 4 个 SATA 插槽特写一览，皆採用转 90 度的设计，避免与显卡干涉，另外 2 个 SATA 则是位于底下。

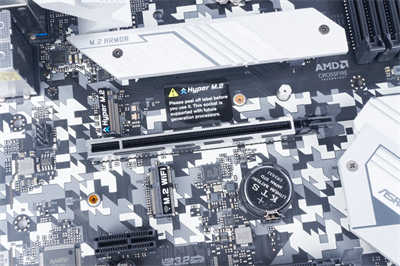

专用于 CNVi 介面的 M.2 插槽也有设计，后方 I/O 挡板也有预留天线孔位，玩家可以自行添购 CRF 模组子卡后直接将端子接上天线使用无线网路。
↑ M.2、CNVi 特写。
纵使是 H470 版本一样也是不缺少 Thunderbolt 3 的超前部署，在这张板子也做出了在前面板的 TB3 Header，用户可以搭配 Thunderbolt 3 I/O 卡连接使用，享受 TB3 介面的急速传输。
↑ 内建 TB3 Header。

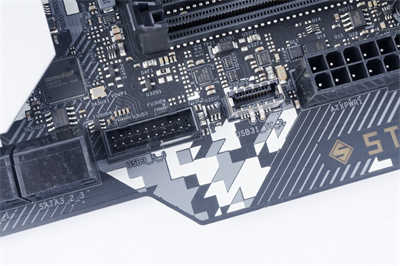

前置 USB 3.2 Gen1 Type-C 位于 ATX 20+4 Pin 旁。
↑ 前置 Type-C 插槽。

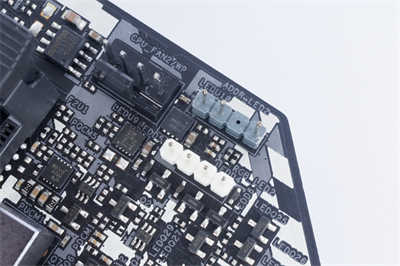

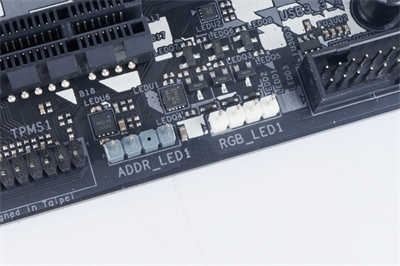

RGB Header 的部分共有 4 个，位于主机板整体靠上与靠下方的位置，具有两组 +12V RGB 与 3-Pin ARGB 插槽。
↑ RGB Header 位置一览。
右侧 STEEL LEGEND 字样、PCH 散热片在通电后能够从后方通透出 RGB 灯效，增添整体的绚丽度。
↑ STEEL LEGEND 字样灯效特写。
↑ PCH 散热片 RGB 灯效特写。

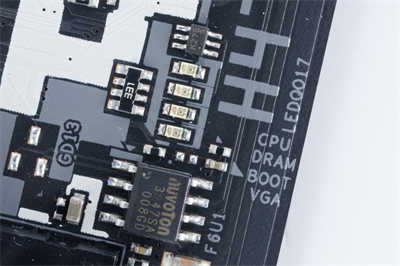

位于主机板右下角具备 LED 跑码指示灯，方便使用者快速找出无法开机发生错误的零组件。
↑ LED 跑码指示灯。

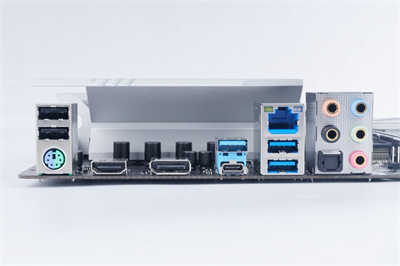

后 I/O 一览，在此虽然与 Z490 採用的一体式挡板不同，採用的是普通的一般分离式挡板设计，不过这个设计倒是与功能与规格上没有什么太大的影响。具备各 1 个 Type-A、Type-C 的 USB 3.2 Gen 2、2 个 Type-A 的 USB 3.2 Gen 1、2 个 USB 2.0、PS/2 键鼠介面、HDMI / DP 影像输出、网路孔，音效则是最高可支援 7.1 声道输出，在挡版上还有针对 CNVi 介面预留天线孔位。
↑ 主机板后方 I/O。

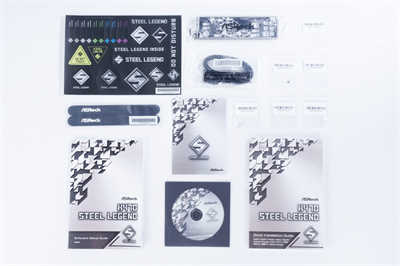

配件部分，包含基本的说明书、光碟、魔鬼毡束带、后 I/O 挡板、M.2 螺丝、2 条 SATA 线材、信仰贴纸、信仰明信片。
↑ 主机板配件。
ASRock H470 Steel Legend 用料介绍 : 8+2 相供电，高整合 DrMOS 元件搭载
前面已讲解 ASRock H470 Steel Legend 大致上的规格、外观等设计与特色，接着我们将散热片移除，以进一步分析主机板上的用料与电路等细节。

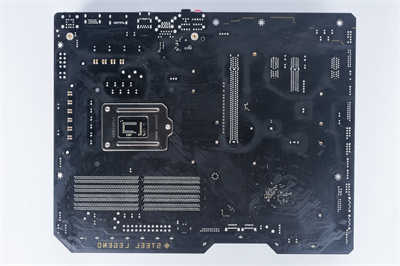

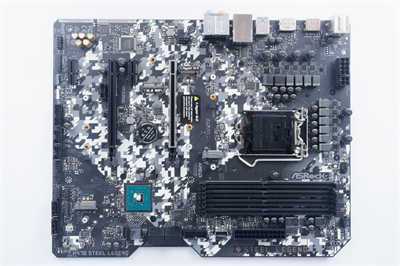

↑ 散热片移除后，主机板正反面一览。
↑ 拆卸的散热片。
ASRock H470 Steel Legend 在供电方面也是与 Z490 的版本完全一样，纵使 H470 并无法进行超倍频的动作，但是在 VRM 的用料方面还是给好给满，让玩家纵使是使用最高规的 CPU 与将 PL 设定成无限大之下，也能尽量避免触发 VRM 的温度保护。在供电方面，主要的供电配置上採用了 8+2+1+1 相 (VCore + VCCGT + VCCSA + VCCIO) 供电的设计。
主要 PWM IC 採用 Intersil (已被日本 NEC Renesas 收购) 的 ISL69269 PWM 这颗，之所以该 IC 被在这回诸多华擎主板广泛採用的原因，还是因为该主控直接就可实现三路输出控制，这三路控制恰好可直接被用于 Vcore、VCCGT、VCCSA。
详细配置部分，VCore、VCCGT 的部分皆採用整合上下桥与 Gate Driver 的 Vishay SiC632A DrMOS 配置，VCCSA 则是採用博盛 Potens PDEC3908X + PDEC3906X 1H1L 并搭配一旁上方 marking 为 001XHH 的 Gate Driver，VCCIO 同样也是 PDEC3908X + PDEC3906X 1H1L 配置，PWM 与 Driver 部分採用 ANPEC APW 8828 提供，并且也同时支援下一代 Rocket Lake S 所需要的 VCCIO_1 + VCCIO_2，为新款 CPU 的支援度做出最齐全的準备。
在电容方面，前后端输出滤波皆採用日系 FPCAP 12Khr 寿命的製品，相较于多数主机板仅採用 5Khr 的品种，华擎可以说是一样下重本，带给玩家最优质的寿命保障。

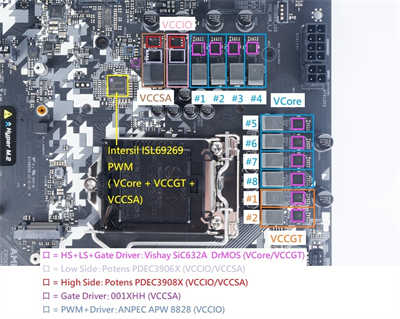

↑ 相关供电布局一览。

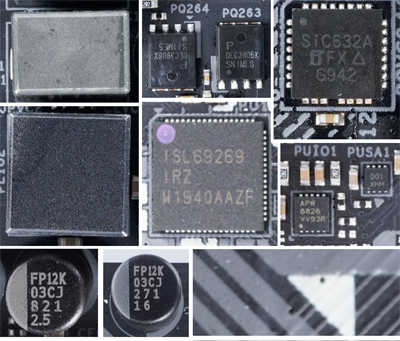

↑ 供电元件特写。
虽然是无法超频的 H470 晶片组，但华擎一样也在 CPU EPS 採用 8 + 4 Pin 的设计，提供高阶处理器更充足的电力供给与降低 Connector 的温度。

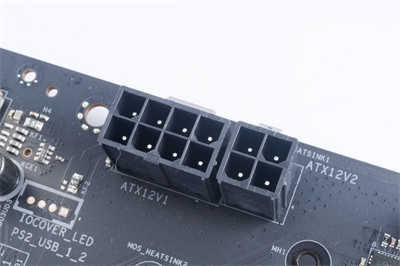

↑ CPU EPS 插座特写。
记忆体供电方面，主要 VDDQ 採用 1 相供电，PWM 与 Driver 的部分採用 Anpec APW 8828，MOSFET 则是皆採用 Potens PDEC3908X 并以 2H2L 配置，，电容一样採用 FPCAP 12Khr 固态电容。VTT 则是採用 RICHTEK RT9045 LDO 方案，位于 ATX 20+4 Pin 旁。VPP 则是位于插槽下方棕色框处。
↑ DRAM VDDQ。

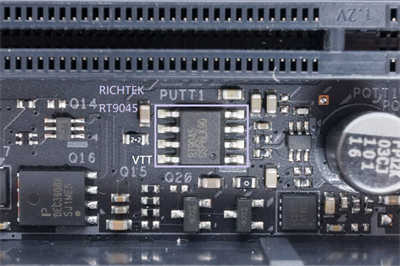

↑ DRAM VTT。

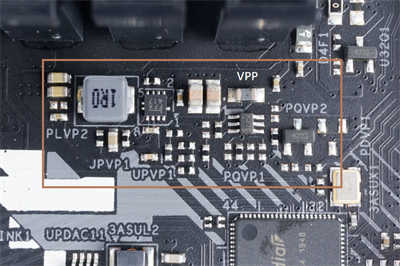

↑ DRAM VPP。
有线网路晶片採用 Realtek Dragon RTL8125BG 2.5GbE，让用户有机会享受更进阶的网路速度体验。

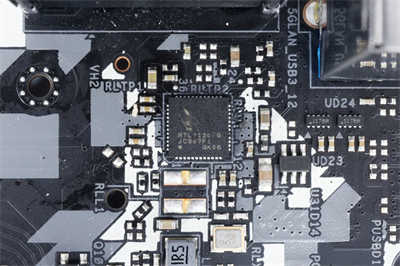

↑ Realtek Dragon RTL8125BG 2.5GbE LAN。

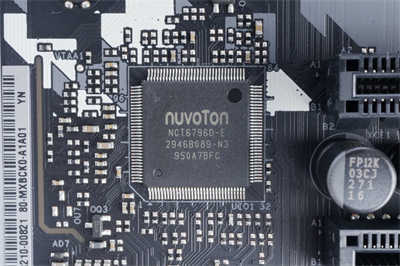

↑ 环控晶片採用 NUVOTON NCT6796D-E。

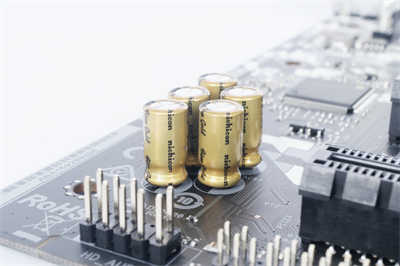

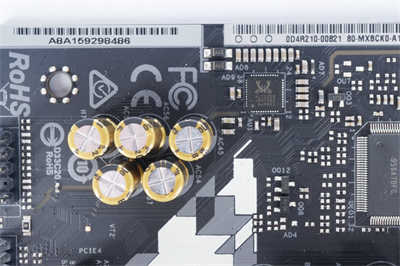

音效方面，採用 Realtek ALC 1200 音效晶片，并搭配日系 NICHICON 音效专用电容。
↑ 音效布局 / 元件一览。
↑ 在 RGB LED 方面採用 NUVOTON NUC121ZC2AE 32-bit 微控制器进行控制。

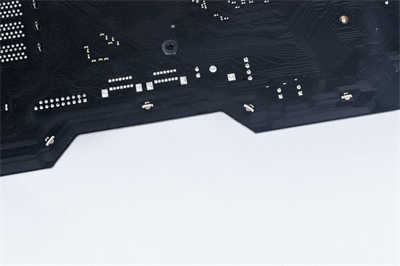

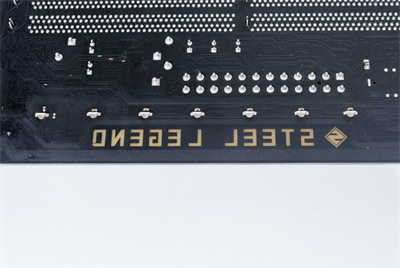

主机板本体在侧边底部也种有 11 枚 LED，其中上方七枚的位置刚好对应左侧 Steel Legend 的 PCB 通透位置。
↑ LED 特写。

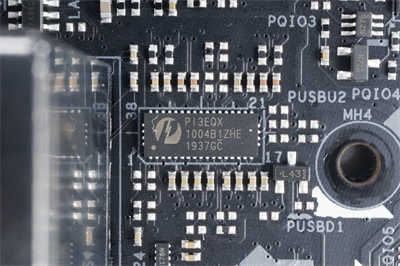

为了确保讯号可靠性，后方两个 USB 3.2 Gen 2 採用 Diodes PI3EQX1004B 做为 ReDriver IC，此外前后 USB Type-C 皆具备 ASMedia ASM1543 作为 Type-C CC 逻辑控制器。

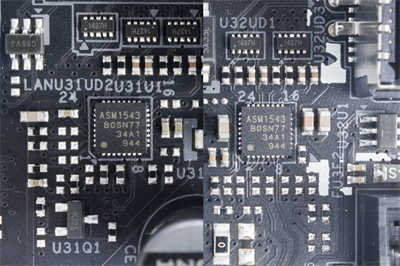

↑ 用于后方 USB 3.2 Gen2 的 Diodes PI3EQX1004B ReDriver IC 与 USB Type-C 的 ASMedia ASM1543。

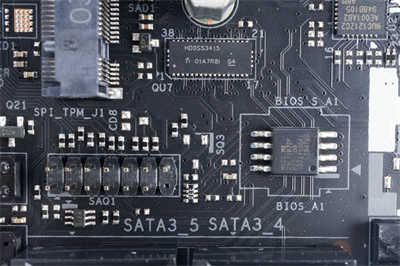

PCI-E 通道配置切换晶片採用 TI HD3SS34150，BIOS SPI Flash 採用 MXIC MX25L12873F，单颗容量为 16 MB，并且具备 SPI TPM Header，可以让用户连接相关的加密狗模组。
↑ BIOS 晶片、SPI TPM Header、TI HD3SS34150 PCI-E Lan Switch。

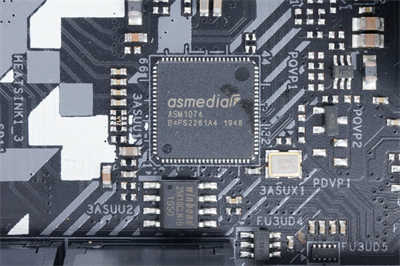

前 I/O 具备一枚 ASM1074 USB 3.2 Gen1 HUB 控制晶片，以扩增数量。
↑ ASM1074 USB 3.2 Gen1 HUB 控制晶片。
在这张板子上一样具备 IDT6V4 时脉生成器，负责生成 BCLK 与 PCI-E 时脉，并且该 CLK Gen 也是为 PCI-E 4.0 Ready。

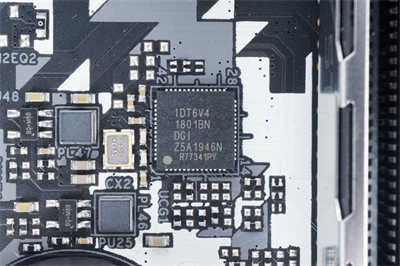

↑ IDT6V4 CLK Gen。

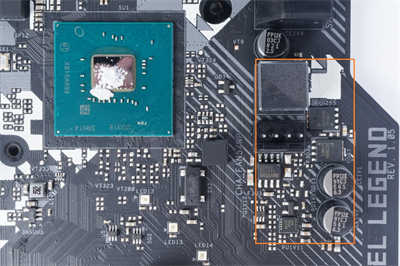

Intel H470 PCH 晶片组与其供电电路 (橘框) 特写，主要供电採用 ANPEC APW8828 搭配 Potens PDEC3908X + PDEC3906X 组成，转出约 1.05V 供给 PCH 运作所需主要电压使用。
↑ PCH 晶片组与其主要供电特写。
ASRock H470 Steel Legend BIOS 介绍

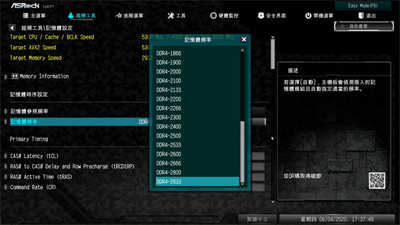

文章更正 : 本文测试时由于使用了较早期的工程样品版本的 CPU，故在 BIOS 中有出现可调整至 DDR4-3200 MHz 的参数，实际使用正式上市的版本则仅能调整至 DDR4-2933 MHz，以下文章内容与效能仅供参考。
BIOS 的部分一样具备简单与进阶模式，在简单模式下可以开启刷新 BIOS、FAN-Tastic Tuning 等功能。比较可惜的地方在于目前似乎在当前 1.10 版的 BIOS 中无法直接载入 X.M.P 参数，虽然说 H470 在记忆体时脉也有所限制，不过让玩家能够藉由载入 X.M.P 参数让用户不必针对延迟与电压细项手动调整，对于新手也是相对方便些。
另外在 SSD 资料擦除方面除了可进行基本的 Secure Erase 指令以外，针对採用 NVMe 1.3 标準的 SSD 还能进行 Sanitize 指令。Sanitize 相较于 Secure Erase 能够更加确保资料被完整的擦除且更无法回复的可能性。

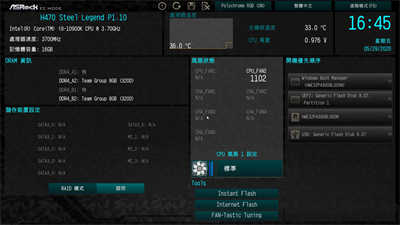

↑ 简单模式一览，可针对一些简单的选项进行调整。

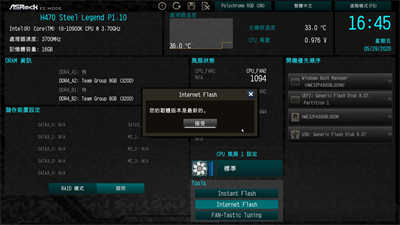

↑ BIOS 更新可以藉由随身碟或是连上网路进行更新。

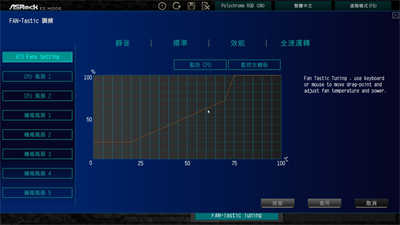

↑ FAN-Tastic Tuning。

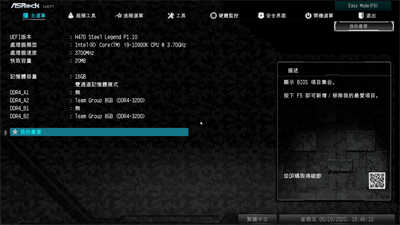

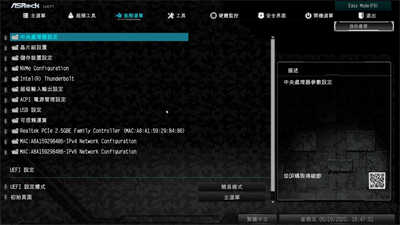

↑ 进阶模式。

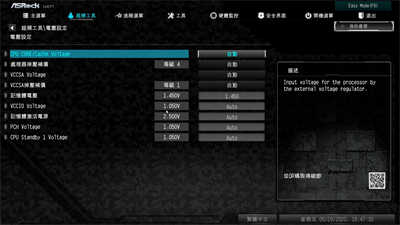

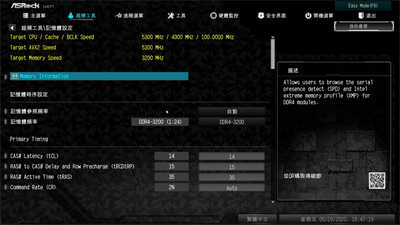

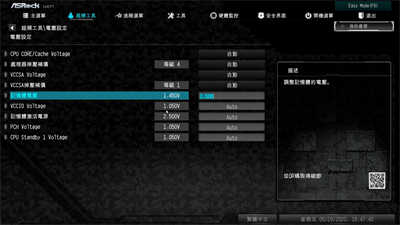

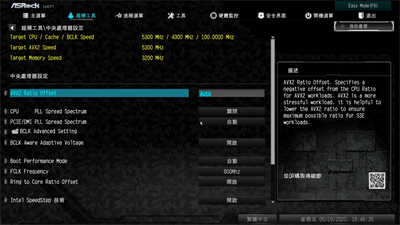

↑ 虽然说 H470 晶片组并无法超倍频，不过还是可以针对其余可调整的频率与电压进行调整，在主要记忆体电压 (VDDQ) 上最高可调整至 1.5V。

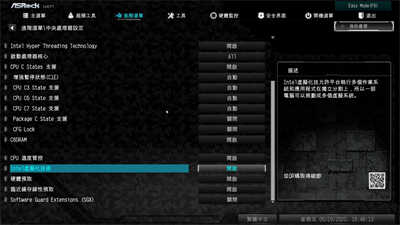

↑ 进阶选单可以针对 CPU 许多功能进行设定，其中包含手游模拟器玩家会需要开启的虚拟化技术，预设为开启。

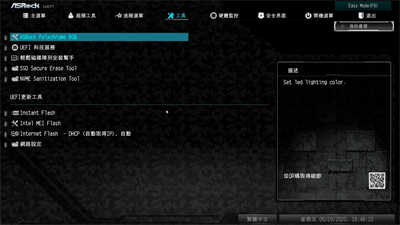

↑ 工具部分，包含前述提及的 SSD Secure Erase、Sanitize 选项，以及 ASROCK POLYCHROME SYNC RGB 设定。

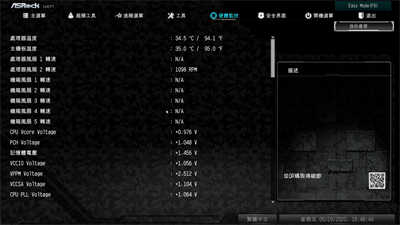

↑ 系统监控。
ASRock H470 Steel Legend 软体介绍 : 简便更新、方便控制
ASRock 在这回一样附加了许多主机板的软体给各位玩家，其中包含 A-Turning，以及老面孔 APP Shop、Restart to UEFI 等等，以及由 Realtek 提供的 DRAGON Gaming LAN 软体，让玩家们能够在系统中进行有关的调整。

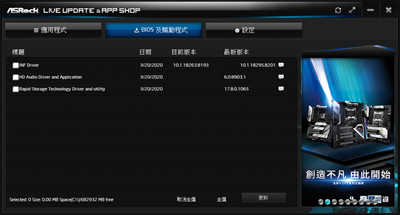

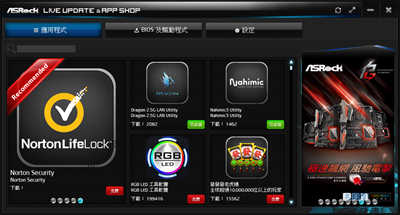

↑ APP Shop 可以提供用户下载推荐的软体与更新驱动、BIOS。

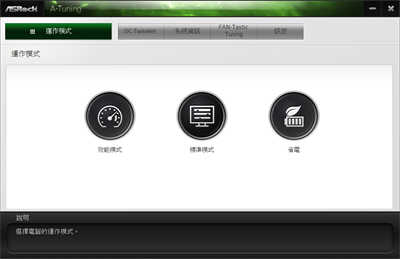

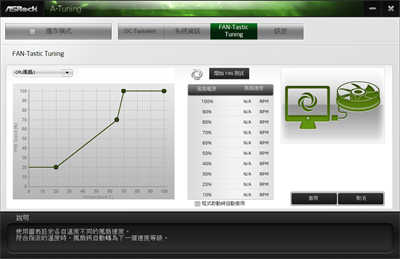

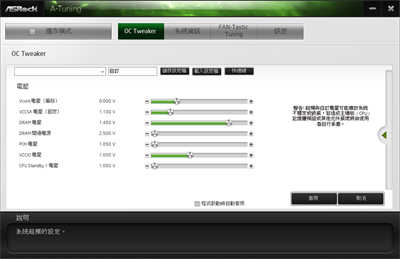

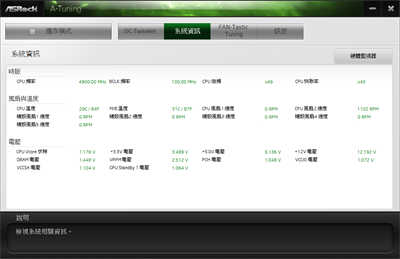

↑ A-Turning 整合电压调整、系统监控等功能。
↑ Nahimic Audio 控制面板。

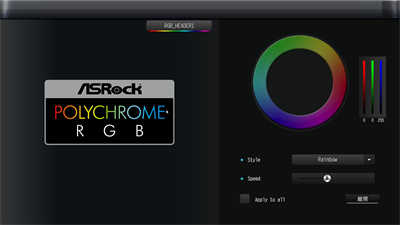

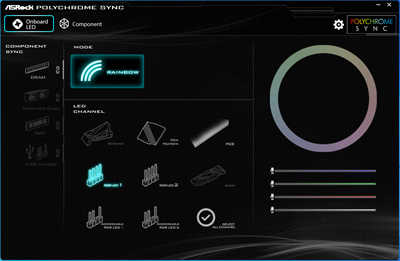

↑ ASRock Polychrome RGB。

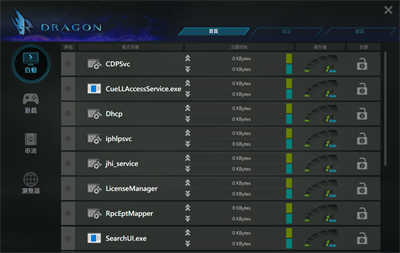

↑ Realtek 网路卡亦附赠 DRAGON Gaming LAN 相关软体，可针对各程式的网路使用情况管理，并且还具备 QoS 功能。
↑ Restart to UEFI 能够简单一键自系统重启至 BIOS。
ASRock H470 Steel Legend 效能测试 : BFB 技术加持，简单拥有优质效能
效能测试方面，处理器使用本平台最高规的 Intel I9-10900K 进行测试，设定上採用记忆体上限的 DDR4 3200MHz 与 X.M.P 的 CL14 延迟，并搭配 AMD RX5700XT 显卡与 360mm 的一体式水冷散热器，另外电源管理方面我们也开启终极效能设定档模式，确保整体系统有着最佳的成绩。
测试平台:
处理器：Intel I9-10900K
CPU 水冷散热器：Corsair H150i PRO RGB 一体式水冷
主机板：ASRock H470 Steel Legend
记忆体：TEAM T-Force XTREEM ARGB DDR4 3600 8Gx2 C14 (运行于上限 3200 MHz)
显示卡：AMD RX5700XT 公版
系统碟：华为 ES3500P V3 800GB NVMe U.2 SSD (转 PCI-E AIC)
电源供应器：Antec HCP-850 PLATINUM
作业系统：Windows 10 Pro 1909 64bit

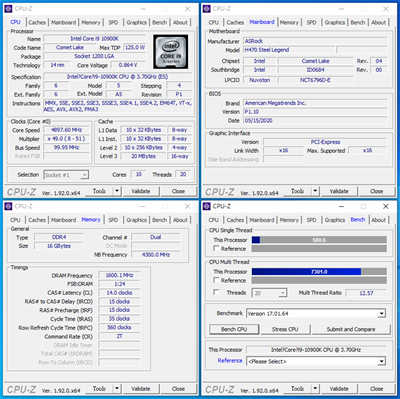

CPU-Z 一览，可一览平台资讯，处理器为 Intel I9-10900K，代号 Comet Lake，採用 14nm 製程，有着 10 核心 20 执行绪;主机板使用 ASRock H470 Steel Legend ;记忆体为双通道 8Gx2 DDR4 3200MHz;显示卡搭配 AMD RX5700XT，另外也有内建 CPU Benchmark。
↑ CPU-Z Benchmark，单核 580.6 分，多核 7301.0 分。
AIDA64 记忆体与快取测试一览，记忆体使用 TEAM T-Force XTREEM ARGB DDR4 8G 记忆体两条，运行于 DDR4 3200 MHz CL14 下。

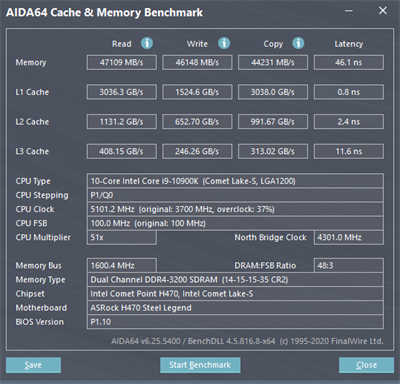

↑ AIDA64 记忆体与快取测试，记忆体读取 47109 MB/s、写入 46148 MB/s、複製 44231 MB/s、延迟 46.1 ns 的表现。
CPUmark99 测试，主要测试处理器单执行续的运算能力，分数为 892 分。

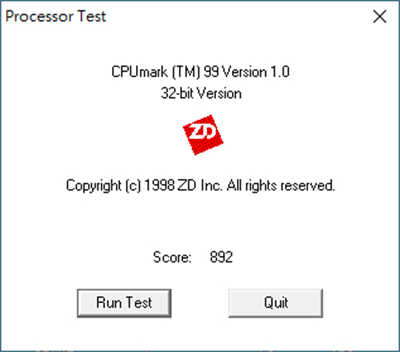

↑ CPUmark99 单核效能。
CINEBENCH R15 与 R20 是基于以 CPU 进行图像渲染，衡量 CPU 效能的测试项目，10900K 在 R15 版本测试可达到 2622 cb 的成绩，而提升渲染複杂度的 R20 版本更有着 6192 pts 的成绩;单核性能则分别为 219 cb、518 pts。

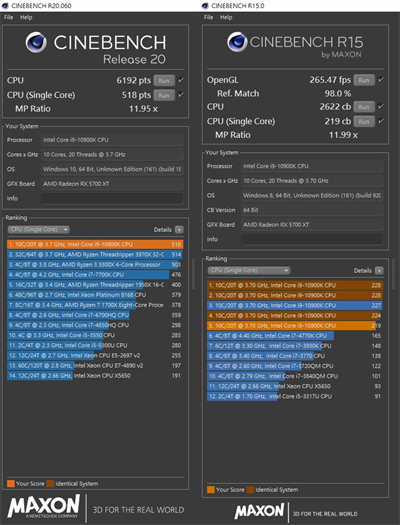

↑ CINEBENCH R15 与 R20 测试。
7-ZIP、WinRAR 以多核心进行压缩与解压缩性能测试，性能分别为 89450 MIPS 与 38223 KB/S。
↑ 7-ZIP 20.00 alpha 效能测试。

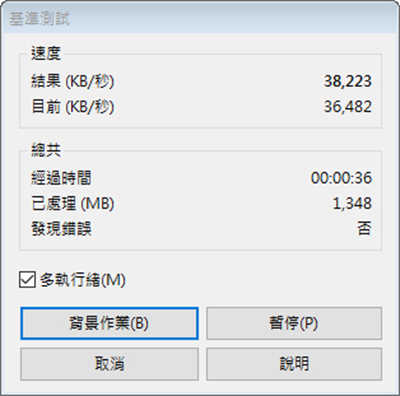

↑ WinRAR 效能测试。
Corona Benchmark、V-Ray Benchmark 两者主要是透过 CPU 运算光线追蹤的渲染图像，并以完成时间、单位时间渲染量为评比指标。
↑ Corona Benchmark，总花费时间为 76 秒。

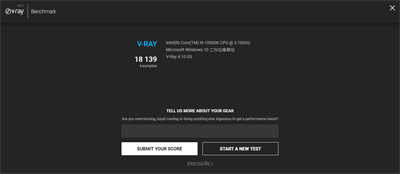

↑ V-Ray Benchmark，性能为 18139 ksamples。
影音转档方面分别採用 X264 与 X265 FHD Benchmark，10900K 于 X264 项目中有着 72.66 fps 的表现，而 X265 则有着 52.46 fps 的表现。

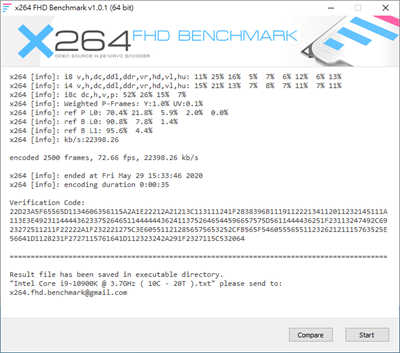

↑ X264 FHD Benchmark。

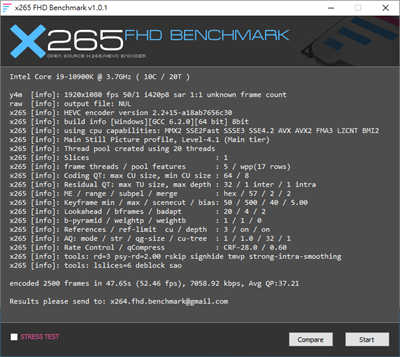

↑ X265 FHD Benchmark。
PCMark 10 Extended 主要以衡量整机整体的性能作为综合评估标準的测试，针对 Essentials 基本电脑使用情境，如 App 启动速度、视讯会议、网页浏览性能进行评分，而 Productivity 生产力测试，则以 LibreOffice 进行文书工作为测试项目，至于 Digital Content Creation 影像内容创作上，则是以相片 / 影片编辑和渲染进行测试，Gaming 方面就是以 3DMark 的内容进行。
10900K 搭配 AMD RX 5700XT 获得了总分 9062 分，电脑基準性能 Essentials 有着 10802 分，生产力则有 8402 分，在更需要 CPU 运算的数位内容创造项目获得 10568 分，游戏方面则是获得了 19001 分。

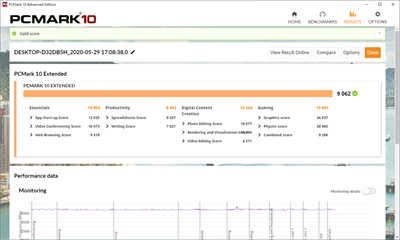

↑ PCMark 10 Extended 详细分数一览。
游戏效能方面以 3DMark 进行，搭配 AMD RX 5700XT 显示卡进行测试，在 3DMark Fire Strike 测试中，物理 Physics 分数有着 29459 分;针对 DirectX 12 所设计的 Time Spy 测试，CPU 获得了 13715 分的成绩。
↑ 3DMark Fire Strike。

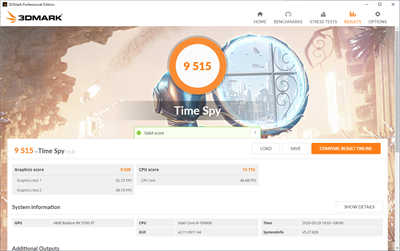

↑ 3DMark Time Spy。
ASRock H470 Steel Legend 结论 : 不想超频却想要好规格，选他就对了
与自家的 ASRock Z490 Steel Legend 相比，H470 Steel Legend 整体来说在各方面的用料与设计上几乎可以说是一样的，两者的差异除了后方 I/O 没有一体式挡版以外，本体皆有着相当完善的 8+2+1+1 相供电，对于下一代处理器所需的 VCCIO_2 与 PCI-E 4.0 标準也都能够支持，此外 Base Frequency Boost (BFB) 技术当然也搭载，让玩家们简单不必多花钱即可享受到效能的提升。整体而言，ASRock 这回推出的 H470 Steel Legend 可以说是给不打算超频的玩家们一个相当优质的主机板好选择。
