全新 Intel B360 系统晶片 ASUS ROG STRIX B360-F Gaming

全新 Intel B360 系统晶片ASUS ROG STRIX B360-F Gaming

ASUS「ROG STRIX B360-F Gaming」主机板登场，採用全新 Intel B360 系统晶片，虽然省略了 CPU 及 Memory OC 功能，但追加 3 个原生 USB 3.1 Gen 2 连接埠，具备 Pre-Mount I/O Shield 设计、M.2 SSD 散热器，特别针对电竞而生的 SupremeFX 音效模组，为玩家带来高性价比电竞 MB 好选择。

ASUS ROG STRIX B360-F Gaming

ASUS 针对电竞游戏市场，推出全新「ROG STRIX B360-F Gaming」主机板，採用全新 Intel B360 系统晶片、定位主流级玩家市场，拥有 6 相 Extreme Digi+ 数位供电设计，具备 Pre-Mounted I/O Shield、M.2 SSD 散热器与效能级型号体齐，特别针对游戏应用加入顶级 Supreme FX 音效模组，打造新一代高性价比电竞游戏平台。

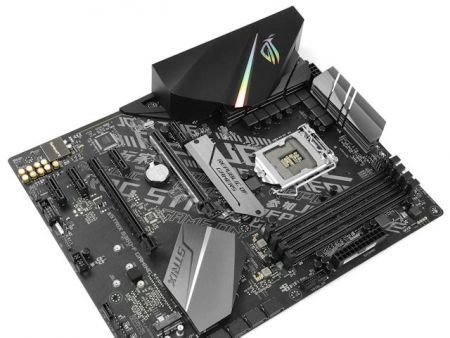

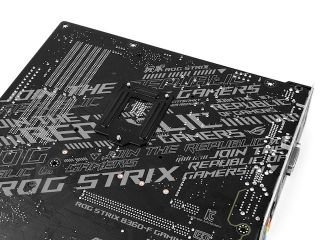

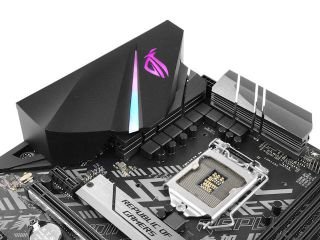

ASUS「ROG STRIX B360-F Gaming」主机板採用 ATX Form Factor 规格，尺寸为 30.5cm x 24.4cm，黑、金属灰主题配色加上，黑色 PCB 上加入 ROG 文字图腾，巨型的 RGB I/O Shield 防护外壳，加上 Pre-Mounted I/O 挡板，令质感追上 ROG 其他高阶型号。

支援 Intel Socket 1151v2 处理器

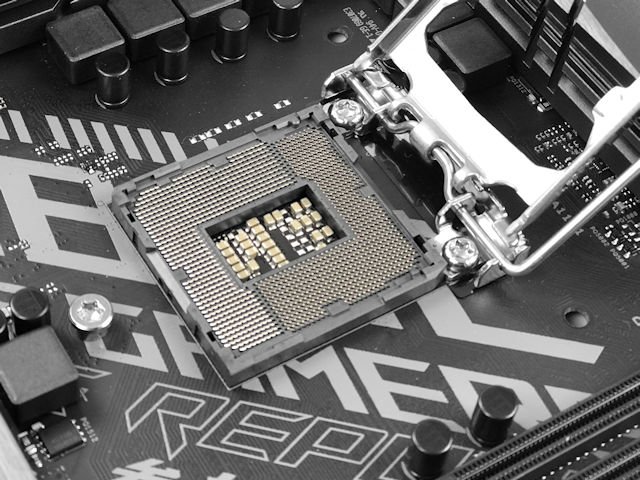

採用全新 LGA 1151v2 处理器介面，虽然外观上与旧有 Socket 1151 处理器相同，但脚位定义作出了改动，增加了 18 个 VCC 供电及 14 个 VSS 接地脚位，以满足更多核心对供电的需求，只支援全新「 Coffee Lake 」微架构、第 8 代 Intel Core 系列处理器，无法兼容旧有 Skylake 及 Kaby Lake 微架构产品。

Intel 8th Gen Core Family

ProcessCores/
ThreadsL2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
SupportIntel Core i7-8700K14nm6/121.5MB12MB3.7GHz4.7GHz95W√UHD Graphics 630 (GT2)1.2GHzDDR4-2666Intel Core i7-870014nm6/121.5MB12MB3.2GHz4.6GHz65W×UHD Graphics 630 (GT2)1.2GHzDDR4-2666

Intel Core i5-8600K

14nm6/61.5MB9MB3.6GHz4.3GHz95W√UHD Graphics 630 (GT2)1.15GHzDDR4-2666

Intel Core i5-8600

14nm6/61.5MB9MB3.1GHz4.3GHz65W×UHD Graphics 630 (GT2)1.15GHzDDR4-2666Intel Core i5-850014nm6/61.5MB9MB3.0GHz4.1GHz65W×UHD Graphics 630 (GT2)1.10GHzDDR4-2666Intel Core i5-840014nm6/61.5MB9MB2.8GHz4GHz65W×UHD Graphics 630 (GT2)1.05GHzDDR4-2666Intel Core i3-8350K14nm4/41MB8MB4.0GHz×91W√UHD Graphics 630 (GT2)1.15GHzDDR4-2400Intel Core i3-830014nm4/41MB6MB3.6GHz×65W×UHD Graphics 630 (GT2)1.1GHzDDR4-2400Intel Core i3-810014nm4/41MB6MB3.6GHz×65W×UHD Graphics 630 (GT2)1.1GHzDDR4-2400

受惠于 Intel 第三代 14nm++ 制程及晶片线路重新布局，Coffee Lake 微架构是 Intel 首代主流处理器搭载 6 核心配置，加上核心时脉的提升，成为近代 Intel Core 主流级型号性能提升幅度最大的世代交替。当中，当中最高阶的 Core i7-8700K 处理器 Boost Clock 高达 4.7GHz ，是 Intel 目前为止预设 Boost Clock 最高的产品， 所有支援 Turbo Boost 的型号均达 4GHz 或以上，时脉的提升带来更直接的性能提升。

Intel 8th Gen Pentium Gold Family

ProcessCores/
ThreadsL2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
SupportPentium Gold G560014nm2/4512KB4MB3.9GHz×54W×UHD Graphics 630 (GT2)1.1GHzDDR4-2400Pentium Gold G550014nm2/4512KB4MB3.8GHz×54W×UHD Graphics 630 (GT2)1.1GHzDDR4-2400

Pentium Gold G5400

14nm2/4512KB4MB3.7GHz×54W×UHD Graphics 610 (GT1)1.05GHzDDR4-2400

新增 5 款入门至低阶 Coffee Lake 型号，包括 Pentium Gold G5600、Pentium Gold G5500 及 Pentium Gold G5400，以及 Celeron G4920、Celeron G4900，续渐取代旧有的 Pentium G4600 系列与 Celeron G3900 系列。

Intel 8th Gen Celeron Family

ProcessCores/
ThreadsL2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
SupportCeleron G492014nm2/2512KB2MB3.2GHz×54W×UHD Graphics 610 (GT1)1.05GHzDDR4-2400

Celeron G4900

14nm2/2512KB2MB3.1GHz×54W×UHD Graphics 610 (GT1)1.05GHzDDR4-2400

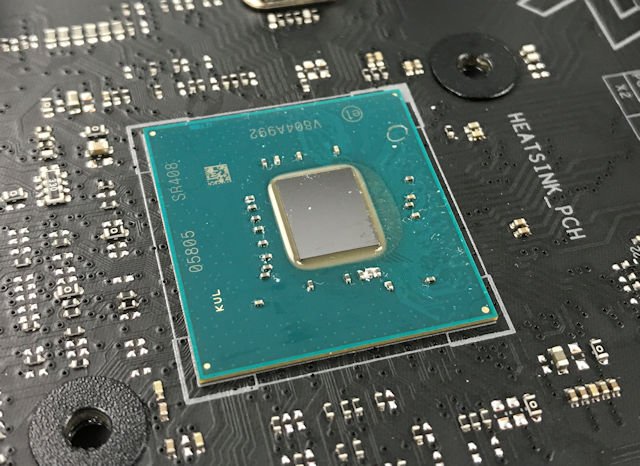

全新 Intel B360 系统晶片

採用 Intel 全新 B360 系统晶片，定位主流至入门级用家市场，相较效能级 Intel Z370 系统晶片，删减了处理器及记忆体超频功能，不具备处理器倍频选项及 BCLK 调整功能，无法发挥 K 系列处理器的不锁倍频功能，记忆体速度只支援最高 DDR4-2400/2666，适合不打算超频的 Non-K 型号处理器用家。

此外，Intel B360 系统晶片仅提供 PCIe x16 绘图卡配搭，并不提供多绘图卡支援，系统晶片 PCIe Lanes 总数亦由 24 个减至 12 个，RST PCIe Storage 支援数目亦由 3 组减至 1 组，同时删去RST RAID模式支援。

Intel 300 Series Chipset Comparsion

Z370Q370H370B360H310CPU OC SupportYesNoNoNoNoCPU PCIe Configuration

1x16

2x8

x8+2x4

1x16

2x8

x8+2x4

1x161x161x16IGP Output Ports/Pipes3/33/33/33/33/2Memory Channels / DIMMs Support2/42/42/42/42/2Memory OC SupportYesNoNoNoNoOptane SupportYesYesYesYesNoCNVi WiFi Mac SupportNoYesYesYesYesMax HSIO Lanes3030302414Total USB Port1414141210USB 3.1 Gen 206440USB 3.1 Gen 1108864Max PCIe Lanes24 Lanes
Gen324 Lanes
Gen320 Lanes
Gen312 Lanes
Gen36 Lanes
Gen2Rapid Storage SupportYesYesYesYesYesRST for PCIe Storage33210Total SATA Ports66664RST RAID SupportYesYesYesNoNovPro SupportNoYesNoNoNo

不过，Intel B360 系统晶片并非「Z370」的功能阉割版本，晶片内部经重新设计，部份规格甚至优于 Z370，包括原生 USB 3.1 Gen2 支援，提供 4 个 USB 3.1 Gen2 10Gbps 连接埠，内建 802.11AC Wave2 CNVI WiFi MAC 功能，可提供低成本 WiFi 无线连接方案。

支援最高 DDR4-2666 速度

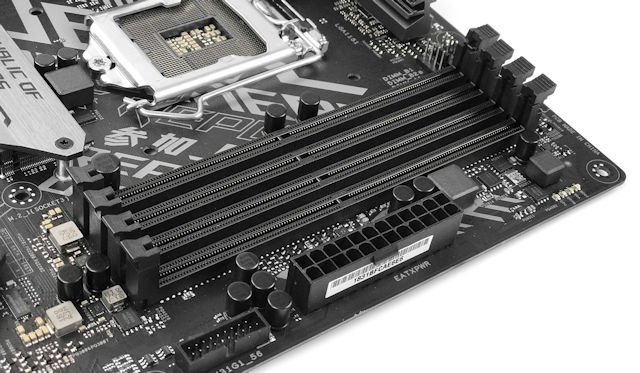

记忆体支援方面，「ROG STRIX B360-F Gaming」主机板提供 4 个 DDR4 DIMM 插槽，支援 Dual Channel 记忆体技术与 Intel XMP 2.0 记忆体技术，最高可支援 64GB 记忆体容量。

Intel B360 Memory Speed SupportIntel Core i7 SeriesDDR4 800~2666Intel Core i5 SeriesDDR4 800~2666Intel Core i3 SeriesDDR4 800~2400Intel Pentium Gold SeriesDDR4 800~2400Intel Celeron SeriesDDR4 800~2400

主流级 Intel B360 平台最高支援 DDR4-2400/2666 倍频设定，视乎所配搭的处理器型号而定，虽然已较上代 Intel B250 平台最高支援 DDR4-2133/2400 有少许提升，但对比效能级不锁记忆体倍频，最高提供 DDR4-8400 倍频设定，记忆体性能存在一定差异。

6 相 DIGI+ VRM 数位供电设计

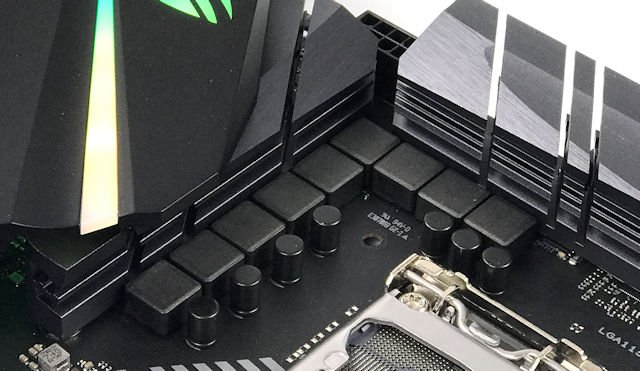

「ROG STRIX B360-F Gaming」主机板採用 6 相供电设计，每相供电平均摊分 CPU vCore 电流负载，不但可降低每相数的温度、提升寿命，更加强了系统的稳定性以应付所有繁重运算及超频需求，巨型 PWM 铝合金散热器为供电模组提供良好的散热效果。

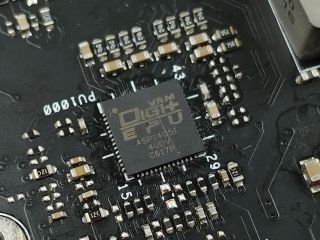

( 左 ) ASUS EPU VRM 控制晶片 ( 右 ) ON-Semi 4C10B+4C06B MOSFET

採用 ASUS 自家研发的 EPU VRM 控制晶片、每相包含 ON Semiconductor 2 颗 4C010B + 2颗 4C06B MOSFET ，配搭台系钰邦 MIL1R2 全封闭铁素体电感，除音效电容外，全板採用台系钰邦 MIL 5K 小时系列固态电容。

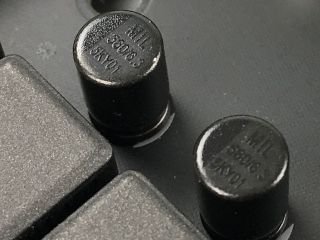

( 左 ) MIL 1R2 全封闭铁素体电感 ( 右 ) MIL 5K 系列固态电容
