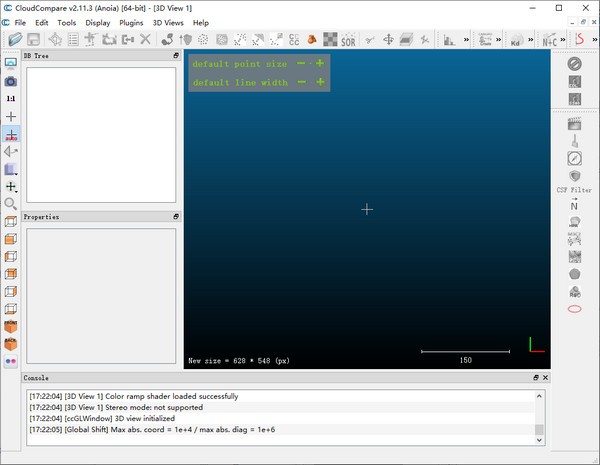

CloudCompare(倾斜摄影处理软件)是一款三维点云Point Cloud处理软件，可以方便地使用计算法向量、优化法向量、泊松构网、滤波等功能，非常好的处理点云数据的开源工具，有个不错的框架，很多公司对该工具进行二次开发以满足公司需要!

功能介绍

　　CloudCompare功能简要介绍

　　open：打开

　　save：保存

　　Global Shift settings：设置最大绝对坐标，最大实体对角线

　　Primitive Factory：对点云进行原始加工，改变原始点云的形状

　　3D mouse：对3D鼠标(如3Dconnexion)的支持

　　Close all：关闭所有打开的实体

　　Quit：退出

　　Edit：

　　Clone：克隆选中的点云

　　Merge：合并两个或者多个实体。可以合并点云(原始云会被删除);可以合并网格(原始网不会修改，CC会创建一个新的网格结构)

　　Subsample：采集原始点云的子样本，可以用随机、立体、基于八叉树的方式采集，子样本会保持原始点云的标量、颜色、法线等性质。

　　Apply Transformation：可以对选中的实体做变换(4*4矩阵、轴线角，欧拉角)

　　Multiply / Scale：让选中实体的坐标倍增。

　　Translate / Rotate (Interactive Transformation Tool)：可以相对于另外一个实体或者坐标系移动选中的实体

　　Segment (Interactive Segmentation Tool)：通过画2D多边形分隔选中的实体

　　Crop：分割一个或多个在3D-Box里面的点云。

　　Edit global shift and scale：进行全局变换和和比例缩放。

　　Toggle (recursive)：用于控制键盘的快捷键。

　　Delete：删除选中的实体。

　　Colors > Set Unique：为所选实体设置唯一一个的颜色

　　Colors > Colorize：为所选实体着色，具体表现为分别用所选颜色乘以当前颜色的RGB而得到新的颜色

　　Colors > Levels：通过调整颜色的柱形图变色，类似于Photoshop的Levels方法

　　Colors > Height Ramp：为所选实体设置颜色渐变(线形、梯形、环形)

　　Colors > Convert to Scalar Field：将当前的 RGB 颜色字段转换为一个或几个标量字段

　　Colors > Interpolate from another entity：在所选实体中插入另外一个实体的颜色

　　Colors > Clear：移除所选实体的颜色域

　　Normals > Compute：计算所选实体的法线

　　Normals > Invert：反转所选实体的法线

　　Normals > Orient Normals > With Minimum Spanning Tree：用同样的方法重新定位点云的全部法线(最小生成树)

　　Normals > Orient Normals > With Fast Marching：用同样的方法重新定位点云的全部法线(快速行进法)

　　Normals > Convert to > HSV：将云的法线转换到 HSV 颜色字段

　　Normals > Convert to > Dip and Dip direction SFs：转换点云的法线到两个标量域

　　Normals > Clear：为选定的实体移除法线

　　Octree > Compute：强制计算给定实体的八叉树

　　Octree > Resample：通过代替每个八叉树单元内的所有点来重新取样

　　Mesh > Delaunay 2.5D (XY plane)：计算点云在xy平面上的2.5D三角剖分(Delaunay 2.5D triangulation，德洛内2.5D三角算法)

　　Mesh > Delaunay 2.5D (best fit plane)：计算点云在最佳平面的2.5D三角剖分(Delaunay 2.5D triangulation，德洛内2.5D三角算法)

　　Mesh > Convert texture/material to RGB：将选定网格的网格材料和纹理信息转换为逐个点的 RGB 字段

　　Mesh > Sample points：在一个网格中随机取样

　　Mesh > Smooth (Laplacian)：平滑一个网格(Laplacian smoothing，拉普拉斯平滑算法)

　　Mesh > Subdivide：细分网格，此算法递归细分网格三角形，直到他们的表面细分到用户指定值之下。

　　Mesh > Measure surface：测量网格的总体表面积和每个三角形的平均表面积，在控制台输出

　　Mesh > Measure volume：测量闭合网格的体积，在控制台输出

　　Mesh > Flag vertices：检查网格的基本特性，为每个网格样本做标志：0 = normal，1 = border，2 = non-manifold

　　Mesh > Scalar field > Smooth：平滑网格顶点相关联的标量场。此方法与高斯滤波(Gaussian Filter)相反。运用qPCV插件后，此方法特别有用

　　Mesh > Scalar field > Enhance：增强与网格顶点相关联的标量场。运用qPCV插件后，此方法特别有用

　　Sensors > Edit：修改指定传感器内外在参数

　　Sensors > Ground Based Lidar > Create：创建’Ground Based Lidar’ (= TLS)传感器实体，附加到所选的点云

　　Sensors > Ground Based Lidar > Show Depth Buffer：显示选中的Ground Based Lidar的深度

　　Sensors > Ground Based Lidar > Export Depth Buffer：以ASCII文件的形式导出选中的Ground Based Lidar传感器的深度图

　　Sensors > Camera Sensor > Create：创建影像传感器

　　Sensors > Camera Sensor > Project uncertainty：输出影像模块不确定的点云，输出不确定的x、y、z、3D信息

　　Sensors > Camera Sensor > Compute points visibility (with octree)：统计选中影像传感器选中的点云。0=NOT VISIBLE，1=VISIBLE

　　Sensors > View from sensor：更改当前的 3D 视图影像设置以匹配选定的传感器的设置 (用泡沫视图模式)

　　Sensors > Compute ranges：计算全部点(对于任何点云)相对于指定传感器的范围

　　Sensors > Compute scattering angles：计算全部点(对于任何有法线的云)相对于选中传感器分散的角度

　　Scalar fields > Show histogram：对当前选中的实体显示有效标量域的柱形图

　　Scalar fields > Compute statistical parameters：计算统计分布(高斯分布、威布尔分布)

　　Scalar fields > Gradient：计算标量域的梯度

　　Scalar fields > Gaussian filter：通过应用一个立体高斯滤镜，平滑一个标量域

　　Scalar fields > Bilateral filter：用双边滤镜平滑一个标量域

　　Scalar fields > Filter by Value：用标量值筛选选定的云

　　Scalar fields > Convert to RGB：将有效的标量场转化为RGB颜色域

　　Scalar fields > Convert to random RGB：将有效的标量场转化为随机的RGB颜色域

　　Scalar fields > Rename：对选中实体重命名有效的标量域

　　Scalar fields > Add constant SF：用一个常数添加一个标量域

　　Scalar fields > Add point indexes as SF：用点索引的方式为所选点云创建一个新的标量域

　　Scalar fields > Export coordinate(s) to SF(s)：导出坐标到标量域

　　Scalar fields > Set SF as coordinate(s)：为选中的点云设置标量域的坐标

　　Scalar fields > Arithmetic：可以对在同一个点云的两个标量域进行标准运算(+，-，*，/)，或者对单个标量域进行函数运算

　　Scalar fields > Color Scales Manager：色阶管理，可以管理和创建新色域

　　Scalar fields > Delete：对选中的实体删除有效的标量域

　　Scalar fields > Delete all (!)：对选中的实体删除全部的有效标量域

　　Tools：

　　Level：可以选择三个点确定一个平面来操作

　　Point picking：可以选择一个、两个、三个点来得到各种信息，如点的坐标、RGB、标量值、距离、角度等信息(尤其是两点间的距离)

　　Point list picking：可以选择多个点创建一个点列表，可以输出为一个文件、一个新点云、一个折线

　　Clean > Noise filter：类似于qPCL插件的S.O.R.滤镜，但又更多功能

　　Projection > Unroll：展开圆柱或圆锥体的点云成一个平面

　　Projection > Rasterize：栅格化点云(转化为2.5D网格)，然后可以导出为一个新点云或者一个光栅图像

　　Projection > Contour plot to mesh：可以把一组折线转化为网格，输出边缘轮廓线

　　Projection > Export coordinate(s) to SF(s)：导出坐标到标量域

　　Registration > Match bounding-box centers：调整所有选中的实体，让它们的中心在一个地方

　　Registration > Match scales：匹配所有选中实体的规模

　　Registration > Align (point pairs picking)：在两个实体中挑选至少三个对应的点来对齐两个实体

　　Registration > Fine registration (ICP)：自动精确地融合两个实体。前提是：①两个云大体上相融;②表现为同样的对象或者至少有同样的形状

　　Distances > Cloud/Cloud dist. (cloud-to-cloud distance)：计算两个点云之间的距离

　　Distances > Cloud/Mesh dist. (cloud-to-mesh distance)：计算点云和网格之间的距离

　　Distances > Closest Point Set：计算两个点云之间最近的点的集合

　　Statistics > Local Statistical Test：可以以标量域的局部统计为基础进行分割和过滤点云

　　Statistics > Compute Stat. Params：计算统计分布(高斯分布、威布尔分布)

　　Segmentation > Label Conn ected Components：设置最小距离，把所选的云分割成更小的部分，每一部分相互连接

　　Segmentation > Cross Section：用户可以定义一个裁剪框，可调整框的范围和方向，来裁剪点云。可以用来：①在一个或多个维度重复分割过程;②获取多边形的轮廓

　　Segmentation > Extract Sections：可以在一个点云的顶部画或者导入多边形来提取截面和轮廓

　　Fit > Plane：匹配点云中的一个平面和输出各种信息，如拟合 RMS、 垂直平面、地质的倾角、倾角方向值等

　　Fit > Sphere：适配点云中的一个球体

　　Fit > 2D Polygon：适配点云中的二维多边形

　　Fit > Quadric：适配点云中的2.5D曲面

　　Other > Density：估量一个点云的密度

　　Other > Curvature：估量一个点云的曲率

　　Other > Roughness：估量一个点云的粗糙程度

　　Other > Remove duplicate points：通过设置两点之间最小距离来删除重复的点

　　Display：

　　Full screen：全屏

　　Refresh：刷新，强制刷新有效的3D视图的内容(OpenGL图形重绘)

　　Toggle Centered Perspective：在正交视图和对象中心视图模式中切换

　　Toggle Viewer Based Perspective：在正交视图和透视图中切换

　　Lock rotation about vert. axis：锁定围绕Z轴的影像旋转

　　Enter bubble-view mode：进入泡沫视图模式

　　Render to File：可以渲染当前的3D视图成一个图像文件(支持多数标准文件格式)，还可以缩放以适应更大分辨率的屏幕

　　Display settings：对各种显示进行设置：颜色和材质、色阶、标签、其他

　　Camera settings：影像设置

　　Save viewport as object：保存当前3D视图的可视体的参数(影像位置和方、透视状态)为一个可视实体，这个实体自动地添加DB树的根

　　Adjust zoom：调整缩放比例

　　Test Frame Rate：测试帧速率，让有效的3D视图在一个较短时间旋转从而估量平均帧数，结果在控制台显示

　　Lights > Toggle Sun Light：切换太阳光

　　Lights > Toggle Custom Light：切换自定义的光

　　Shaders and Filters > Remove filter：禁用任何活动的着色器或者OpenGL过滤器

　　Active scalar field > Toggle color scale：为所选活动的实体切换色阶

　　Active scalar field > Show previous SF：改变当前所选对象的标量域，激活先前的标量域

　　Active scalar field > Show next SF：改变当前所选对象的标量域，激活下一个的标量域

　　Console：控制台(显示/隐藏)

　　Toolbars：工具栏，包括主工具栏、标量域、视图、插件、GL滤镜

　　Reset all GUI elements：退出前自动存储当前GUI信息(位置和工具栏的可见性等)，可以恢复原始配置

　　Plugins：

　　Standard plugins：

　　qHPR (Hidden Point Removal)：如果点云是闭合曲面，则可以过滤(删除)掉通过当前3D影像不能看到的云

　　qPCL (Point Cloud Library Wrapper)：有PCL库一些方法的接口，主要包括：①计算法线和曲率②异常点和噪声点的去除③平滑点云(移动最小二乘法)

　　qPCV (ShadeVis / Ambient Occlusion)：计算点云的明亮度，类似于光线来自于对象周围的半球或球体(可以自定义光线距离)

　　qPoissonRecon (Poisson Surface Reconstruction)：Poisson表面重建，用三角网络生成算法构建的简单的表面

　　qRansacSD (RANSAC Shape Detection)：随机抽样一致形状检测，运用自动形状检测算法的简单接口

　　qSRA (Surface of Revolution Analysis)：计算一个点云和一个假定旋转平面之间的距离(旋转平面用2D轮廓定义)，距离计算好后，用户可以创建一个偏差的2D图或者圆柱或圆锥的投影

　　qCANUPO (Point Cloud Classification)：可自动对点云进行分类，也可以手动分类

　　qM3C2 (Robust C2C Distances Computation)：用独特的方法计算两个点云之间的有向(稳健)距离

　　qCork (Boolean Operations on Meshes)：可以执行网格中的布尔操作(也称CSG = 构造实体几何)，它基于Cork库

　　qAnimation：动画渲染插件

　　qFacets：可以从点云中自动提取二维切面，以它们的垂直距离分开

　　qCSF (Cloth Simulation Filter)：基于布模拟滤波算法，能实现地面点与非地面点的分离，去除非地面点

　　qCompass：简单地实现点云中地质结构的它的轨迹的数字化

　　qBroom (qVirtualBroom)：高效地扫描和清理

　　qHoughNormals：计算法法线

　　qGMMREG：对小型实体的非刚性云的匹配

　　qLAS_FWF：这个插件可以读写标准雷达文件，可以在命令模式下打开LAS 1.3+文件

　　qPoissonRecon：可以让输入的点云颜色映射到成网格(快速直接地分配到颜色接近输入点颜色的网格顶点)

　　OpenGL ‘shaders’ plugins：

　　qEDL (Eye Dome Lighting)：实时底纹滤镜，用来在空白的点云或者网格中增强少量特质(除了几何信息外，它不依赖于其他信息)

　　qSSAO (Screen Space Ambient Occlusion)：实时底纹滤镜，与环境相似的遮挡

　　qBlur：一个简单的模糊处理滤镜，主要用于开发人员的演示

　　Deprecated

　　qKinect (Point Cloud Acquisition with a Kinect)：可以用Kinect设备获取(有色的)点云

　　3D Views：

　　New：创建3D视图

　　Close：关闭3D视图

　　Close All：关闭所有3D视图

　　Tile：共享的所有 3D 视图之间的显示空间

　　Cascade：用串联的方式重新排列所有 3D 视图

　　Next：激活顺序创建的下一个3D视图

　　Previous：激活顺序创建的上一个3D视图
